   Verdeler met bovenaansluiting voor vloerverwarming: werking, installatie en tips

   Verdelers zijn een belangrijk onderdeel van vloerverwarmingssystemen, omdat ze verantwoordelijk zijn voor de circulatie van verwarmd water van je warmtebron door het aangesloten vloerverwarmingssysteem. In deze gids bekijken we hoe een verdeler werkt om een comfortabele, energie-efficiënte warmte voor je huis te leveren. Watergedragen vloerverwarming bestaat uit buizen die onder de vloer worden geïnstalleerd en de kamer erboven stralend verwarmen. Het verdeler verbindt je warmtebron - een verwarmingsketel, warmtepomp of een andere - met deze buizen voor watervloerverwarming.

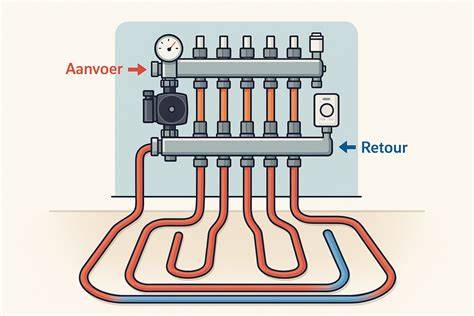

   Hoe werkt een vloerverwarmingsverdeler

   De aansluiting op de warmtebron gebeurt via het primaire verwarmingscircuit. Vloerverwarmingsleidingen kunnen in verschillende patronen worden gelegd en zo circuits vormen; een enkel circuit kan voor een individuele kamer zijn of er kunnen meerdere circuits worden gebruikt voor grotere kamers of open ruimtes - deze worden zones genoemd. Elk vloercircuit wordt aangesloten op een centraal geplaatste verdeler die een onafhankelijke regeling van de zones mogelijk maakt. De warmtebron levert water aan de verdeler via de optionele bijbehorende mengeenheid van de verdeler om de gewenste watertemperatuur te garanderen (deze kan worden ingesteld tussen 20 en 60 graden Celsius). Als de warmtebron echter constant de nodige watertemperatuur voor het systeem kan leveren zonder oververhit te raken, dan is een mengeenheid misschien niet nodig.

   Wil je meer weten over vloerverwarmingscircuits? Verdelers kunnen tot 120 meter vloerverwarmingsbuizen per circuit dragen, dus voordat het water in deze buizen wordt geleverd, wordt het debiet voor individuele circuits ingesteld via de debietmeters om te voldoen aan de behoeften van het specifieke circuit. Het optimaal verwarmde water, met de juiste stromingsdruk en stroomsnelheid, wordt vanuit de verdeler in de vloer gebracht via de Doorstroomarm van de verdeler en na circulatie van de vloercircuits komt het water via de Terugstroomarm weer in de verdeler. De Warmup S3 verdeler is ideaal voor gebruik met alle watergedragen vloerverwarmingssystemen. Het is gemaakt uit één stuk 304-kwaliteit, lasergeëtst roestvast staal voor een hoge corrosiebestendigheid zonder lasnaden die na verloop van tijd kunnen corroderen en lekken. Het S3 verdeler zit boordevol innovatieve functies om je vloerverwarmingssysteem optimaal te laten presteren. Hij maakt gebruik van handbediende ontluchters om de lucht snel te laten ontsnappen tijdens de inbedrijfstelling en lekkage te voorkomen als ze ouder worden, en van een Thermomanometer (gecombineerde druk- en temperatuurmeter) op de stromingsarm, zodat je de watertemperatuur van de stroming gemakkelijk kunt controleren. De Taconova debietmeters van het verdeler maken het systeem nauwkeuriger en betrouwbaarder voor een snellere installatie. Ze worden tijdens de installatie ingesteld om het juiste debiet voor het circuit te configureren en het ontworpen verwarmingsvermogen voor dat circuit te leveren - wat wordt bepaald door de vloeropbouw en warmteverliezen van de ruimte.

   Belangrijke onderdelen en opties

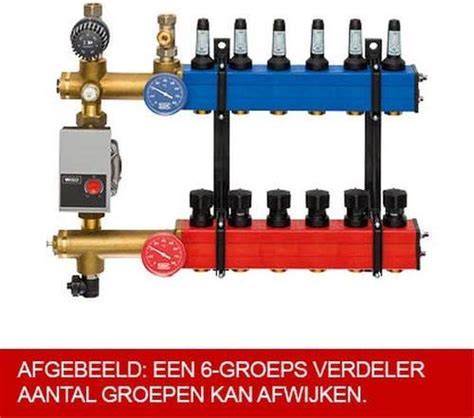

   1. Een S3 Mengeeenheid is nodig bij de verdeler als de warmtebron niet constant de ontwerptemperatuur kan handhaven. De mengeenheid mengt het verwarmde water uit het primaire verwarmingscircuit met koeler water uit de vloercircuits om de ideale ontwerptemperatuur te bereiken, zodat de watertemperatuur Optimaal kan worden geregeld tussen 20 en 60 graden Celsius.
   2. De S3 Thermomotoren (Actuators) kunnen worden geïnstalleerd met de S3 verdeler om de circuitkleppen te regelen. Door verbinding met de zoneregeling kan de thermostaat van het vloerverwarmingssysteem regelen wanneer de Actuators elk circuit openen en sluiten, zodat het water door het systeem kan circuleren.
   3. De verdeleromkasting is ontworpen om de Warmup S3 verdeler veilig in op te bergen. Het heeft een klassiek, stijlvol ontwerp en is verkrijgbaar in verschillende breedtes voor gebruik met verschillende verdelermaten: 600 mm voor 2-3-poortsverdelers, 750 mm voor 4-6-poortsverdelers, 900 mm voor 7-9-poortsverdelers en 1050 mm voor 10-12-poortsverdelers.
   4. De Zoneregeling regelt het elektrische aspect van een vloerverwarmingssysteem en zorgt voor een verbinding tussen de verdeler en zijn componenten met de warmtebron en de thermostaat. Als een thermostaat om warmte vraagt in een specifieke verwarmde zone, levert de zoneregeling spanning aan de betreffende thermomotor die de kleppen opent en warm water door de circuits laat stromen.

   Installatieplaats en installatieprincipes

   De plaatsing van verdelers is essentieel voor een efficiënt vloerverwarmingssysteem. De beste plaats voor de verdeler is centraal ten opzichte van de verwarmingszones; door de verdeler centraal te monteren worden de buizen zo kort mogelijk gehouden, zodat het verwarmde water gelijkmatig en efficiënt de verwarmde zone bereikt. Voor grotere projecten kan meer dan één verdeler nodig zijn. De S3 verdeler van Warmup biedt een probleemloze installatie en het gebruik ervan samen met de zoneregeling en slimme thermostaten van Warmup levert intuïtief warmtebeheer voor je huis.

   De open en gesloten verdelers worden verschillend toegepast. De open verdeler werkt met een pomp en kan 2-12 groepen aan. De gesloten verdeler heeft geen pomp en wordt vaak samen met een warmtepomp toegepast, met een maximale uitgangstemperatuur vaak begrensd op 45°C. Bij stadsverwarming moet de verdelerunit aan specifieke voorwaarden voldoen en moet de verdeler onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten.



   Aansluiten en afstellen: stappen en aandachtspunten

   Een nuttig stappenplan uit de bronnen:

   1. Verdeler plaatsen: bepaal de plek dicht bij de vertrekken die je verwarmt, meet de hoogte (onderkant ca. 40 cm boven de vloer), hang de beugels en bevestig de verdeler aan de muur. Controleer of servicekranen en ontluchters toegankelijk blijven.
   2. Buizen aansluiten: knip buizen recht af, schuif knelmoer en klemring op de buis, plaats tule, en steek de buis volledig in de Euroconus-aansluiting. Draai de knelmoer met de hand aan en trek na met twee sleutels. Open de flowmeters bij de start en controleer de groepsvolgorde.
   3. Aansluiten op warmtebron, vullen en testen: sluit de aanvoer op de aanvoerbalk van de cv-ketel of warmtepomp aan en de retour op de retourbalk. Vul groep voor groep en ontlucht op de hoogste punten bij de verdeler. Test op lekkage en laat het systeem op bedrijfsdruk draaien. Houd retour 5-10 °C lager dan aanvoer; pas debiet per groep aan via de flowmeters. Als nodig, gebruik een mengset met pomp en thermostaatkraan en begrens de aanvoer tot ca. 40 °C.
   4. Net aansluitingen afwerken: werk de verdeler netjes weg en controleer alle verbindingen. Bij installaties met meerdere zones kan een zoneregeling extra comfort en efficiëntie bieden.


   Tabel: belangrijke specificaties (samengevat)

   Onderdeel	Belangrijkste eigenschappen	Waarom nuttig
   Materiaal verdeler	304-kwaliteit roestvast staal, lasergeëtst	Hoge corrosiebestendigheid, geen lasnaden
   Debietmeters	Aangepast tijdens installatie	Nauwkeurige instelling per circuit
   Thermometer	Thermomanometer op stromingsarm	Temperatuurbewaking in de stroming
   Poorte verdelerbreedtes	600, 750, 900, 1050 mm	Geschikt voor 2-3 tot 10-12-poortsverdelers

   Soft- en hardware-ondersteuning en kosten

   Warmup S3 verdeler biedt een deskundig ontwerp tegen een concurrerende prijs. Voor de eenvoudigste optie met twee poorten zonder mengeenheid met pomp kost de verdeler circa 120 euro inclusief BTW. De kosten nemen toe met extra poorten en onderdelen. Onze montage bevat de RVS Basic-Line verdeler met debietmeters en thermostatisch ventiel, 5-laagse PE-RT buis 16 mm, randisolatie, legplannen en afpersen op 3 bar. Pompgroep, elektrisch na-regelen en waterzijdig aansluiten op de primaire cv vallen buiten de basis. Indicatie per m2 excl. btw vanaf 50 m2: tacker 21,45-23,65; draadnet 23-30; noppenplaat 30-50; infrezen 32,50; droogbouw 80-120.



   Veelgestelde vragen en tips

   • Welke leiding gaat naar de vloerverwarming verdeler? De warme aanvoer van je cv of warmtepomp gaat naar de aanvoerbalk van de verdeler, de retour keert terug naar de warmtebron.
   • Hoe sluit je vloerverwarming aan op een cv? Sluit de aanvoer op aanvoer en retour op retour, vul en ontlucht per groep en stel het debiet met de flowmeters af. Bij hoge aanvoertemperaturen kan een mengset met pomp nodig zijn.
   • Hoe groepen verdelen en inregelen? Plan per ruimte een of meerdere groepen; open alle groepen en stel de flowmeters af zodat de retour 5-10 °C onder de aanvoer ligt. Zone-regeling kan later automatiseren.
   • Is installatie mogelijk als je zelf wilt aansluiten? Ja, met een goed schema en de juiste gereedschappen kun je de verdeler vaak zelf installeren; volg altijd de markeringen op de verdeler.

   Vloerverwarming verdeler aansluiten (instructiefilm)

   Extra overwegingen en afsluitende tips

   Een goed aangesloten verdeler is het hart van je vloerverwarmingssysteem: hij verdeelt het warme water over de groepen en borgt het juiste debiet en temperatuur. Een verkeerde installatie kan leiden tot koude zones, ruis of onnodig verbruik. De verdeler fungeert als centrale regelaar voor de doorstroom en temperatuur in elke lus; hydraulisch neutraal gedrag bevordert een gelijkmatige verwarming. Bij stadsverwarming moeten leveranciers objecten en netvoorwaarden aangeven; de verdeler moet onafhankelijk van kamerthermostaten zijn aangesloten en wijzigingen aan het net melden om compensatie van waterverlies te regelen.
