Verdeler voor vloerverwarming: werking, installatie en keuzes voor compacte systemen

Vloerverwarming zorgt voor een comfortabele, energiezuinige woning zonder zichtbare radiatoren. Het systeem verdeelt de warmte gelijkmatig over de vloer, wat zorgt voor optimaal comfort en een efficiënte energieverbruik. Heeft u ooit gedacht aan vloerverwarming in uw woning? Stel u voor: nooit meer koude voeten, een gelijkmatige warmte in elke kamer en een comfortabel thuisgevoel. Maar hoe wordt die warmte eigenlijk verspreid onder uw vloer?

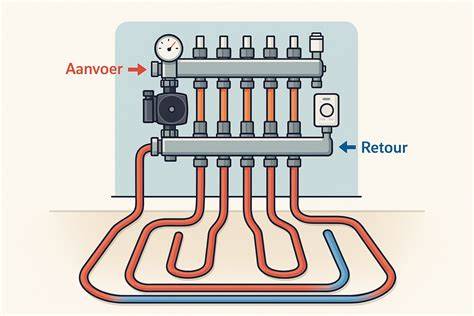

De verdeler is het hart van uw vloerverwarming. Hij verdeelt het warme water dat uit uw cv-ketel of warmtepomp komt over de verschillende leidingen die onder de vloer liggen. Zonder een goede verdeler zou de warmte ongelijk worden verspreid. Het resultaat? Warme plekken in de ene kamer en koude zones in de andere. Dankzij een vloerverwarmingsverdeler krijgt elke ruimte precies de juiste hoeveelheid warmte. De verdeler regelt hoeveel warm water er door ieder circuit stroomt, zodat de warmte overal evenwichtig wordt verspreid.

Steeds meer huiseigenaren kiezen voor duurzame vloerverwarming. Gelukkig zijn er energie-efficiënte verdelers beschikbaar die bijdragen aan een lagere energierekening én een kleinere ecologische voetafdruk. Het combineren van een nieuwe vloer met vloerverwarming is een slimme investering. Niet alleen verbetert het uw wooncomfort, het verhoogt ook de waarde van uw huis.

Wij regelen alles: van levering van materialen tot installatie en service. Hoe werkt een vloerverwarmingsverdeler? Een vloerverwarmingsverdeler zorgt ervoor dat het water in je vloerverwarmingsbuizen met een constante temperatuur verdeeld wordt. Afhankelijk van je warmtebron maak je gebruik van een verdeler met of zonder pomp. De pomp van de verdeler zorgt ervoor dat het water blijft circuleren door het vloerverwarmingssysteem. Koelt het water af? Dan zal de ruimtetemperatuur ook dalen. De thermostaatkraan zorgt er dan voor dat de pomp warm water uit je cv-installatie toevoegt aan het systeem. De voeler in het vloerverwarmingssyteem controleert de temperatuur van het water. Het afgekoelde water wordt deels opgeslagen in de verdeler. Dit kan het systeem gebruiken om het aangevoerde water te koelen. De rest van het koude water wordt teruggepompt naar je cv-ketel om weer opgewarmd te worden.

De meest eenvoudige optie is de projectverdeler. Dit is een stalen verdeler met een energiezuinige A-label pomp, die eventueel uit te rusten is met na regeling per groep. Wil je op de verdeler je vloerverwarming inregelen? Dan raden we een comfort verdeler aan. Deze is uitgerust met flowmeters, zodat je het aantal liters water dat per minuut door de groepen stroomt nauwkeurig in kunt regelen. Daarnaast is deze verdeler uitgerust met een lage temperatuur ventiel. Dit maakt het mogelijk om de verdeler hydraulisch actief te maken. Naast de twee eerder genoemde stalen verdelers kun je ook kiezen voor een kunststof verdeler met losse pompmodule. In de basis is de werking hetzelfde als een stalen verdeler, alleen door de kunststof behuizing is deze verdeler beter geschikt om te koelen. Let op! Je warmtebron dient wel geschikt te zijn om te koelen. Stap je over naar een warmtepomp? Achter het buffervat van een warmtepomp zit doorgaans een pomp die sterk genoeg is om het water van de vloerverwarming rond te pompen. Heb je een warmtepomp? Dan zit achter het buffervat meestal een pomp om het water door de vloerverwarming te pompen. Daardoor heb je geen verdeler met pompmodule nodig. De warmtepomp zorgt ervoor dat het water op de gewenste temperatuur is. De verdeler verdeeld het water over je vloerverwarmingssysteem. Koelt het water af? De kunststof verdelers zonder pomp zijn er in twee varianten zo heb je de Distriheat kunststof verdeler en een modulaire kunststof verdeler. Echter zit het verschil ‘m in het aantal groepen. Zo kan de Distriheat verdeler tot 14 groepen aan, en de modulaire verdeler tot 20 groepen.

Wordt jouw woning verwarmt door middel van stadsverwarming? Dan is het raadzaam navraag te doen bij jouw energieleverancier over de regels omtrent het plaatsen van de verdeler. Goed om te weten is dat het niet mogelijk is om met stadsverwarming te koelen. Neem dan contact met ons op via de chat of bezoek onze contactpagina. Heb je al een verdeler en wil je deze aansluiten? Bij vloerverwarmingssystemen wordt onderscheid gemaakt tussen hoog- en laagtemperatuursystemen en systemen die gebruik maken van blok- of stadsverwarming. We spreken van hoogtemperatuur- of HT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 65 °C en 90 °C ligt. We spreken van laagtemperatuur- of LT-systemen als de aanvoertemperatuur vanuit de warmtebron tussen de 30 °C en 65 °C ligt. Als vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden hiervoor mengverdelers met een circulatiepomp toegepast.

Een vloerverwarmingsverdeler kan op vrijwel elke plek in huis worden geplaatst, maar plaatsing in de meterkast is niet toegestaan. Vrijwel alle energie-leveranciers tolereren namelijk geen aanpassingen of uitbreidingen in het centrale punt waar gas, elektra en water samenkomen. Het is echter wel aan te bevelen om de verdeler in een droge, centraal gelegen ruimte te hangen. Wanneer u gebruik gaat maken van een hoogtemperatuur- of LTV-verdeler die is uitgerust met een pomp, dan is het raadzaam deze niet ín of tegen de muur van een slaapkamer te plaatsen. In de meeste gevallen wordt de verdeler 40 cm tot 50 cm boven de vloer opgehangen. Heeft u vragen of wilt u meer informatie?

Als vloerverwarming wordt aangesloten op een CV-systeem met een aanvoertemperatuur van maximaal 45 °C, dan worden hiervoor in de meeste gevallen open verdelers (zonder pomp) gebruikt. Als vloerverwarming wordt aangesloten op blok- of stadsverwarming met een hoge aanvoertemperatuur, dan worden ook hiervoor mengverdelers toegepast. Deze verdelers zijn voorzien van een thermostaatknop in de aanvoer waarmee de vloertemperatuur ingesteld wordt. De woning verwarmt. Met de juiste verdeler werkt je watergedragen vloerverwarming comfortabel, veilig en efficiënt. In deze uitleg lees je precies hoe een verdeler werkt, wanneer je kiest voor een open of gesloten systeem, welke onderdelen belangrijk zijn en hoe je de installatie praktisch inregelt. Benelux Vloerverwarming werkt uitsluitend met watergedragen vloerverwarming en levert zowel doe-het-zelf materialen als professionele montage.

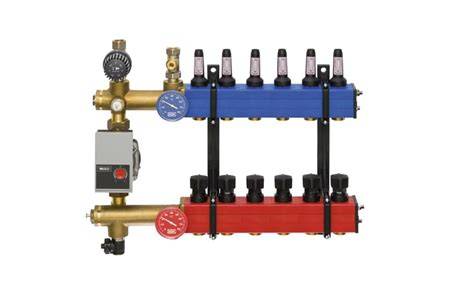

Open verdeler met pomp - werking en toepassing

Een open verdeler heeft een eigen circulatiepomp en een mengdeel met thermostaatkraan. Warm aanvoerwater van de cv of stadsverwarming wordt gemengd met retourwater uit de vloer tot een veilige vloertemperatuur. De pomp circuleert dit gemengde water continu door de groepen, onafhankelijk van de pomp van de warmtebron. Zo blijft de aanvoertemperatuur doorgaans rond 35-45 °C en voorkom je te hoge vloertemperaturen. Kiezen voor een open verdeler doe je vooral wanneer je warmtebron een hogere aanvoertemperatuur levert - bijvoorbeeld een traditionele cv-ketel of stadsverwarming. Voordelen zijn stabiele vloertemperaturen en inzetbaarheid in gemengde systemen met radiatoren. Houd rekening met extra componenten, stroomverbruik van de pomp en periodieke controle van de mengtemperatuur.

Gesloten verdeler zonder pomp - lage temperatuur, lage verliezen

Bij een gesloten verdeler ontbreekt de pomp en menging op de verdeler. De warmtebron - meestal een warmtepomp of een cv-ketel die op lage temperatuur draait - levert direct water op de juiste aanvoertemperatuur. De bronpomp verzorgt de circulatie door de verdeler en groepen. Dit reduceert componenten, onderhoud en stilstandsverliezen, en is ideaal voor moderne lage-temperatuursystemen en passief of actief koelen met de warmtepomp. Onze RVS Basic-Line verdeler is een gesloten verdeler met inregelbare flowmeters en ventielinserts die geschikt zijn voor thermische motoren. Je koppelt hem direct aan een warmtepomp of LT-ketel, of breidt hem desgewenst uit met een pompset als de situatie daarom vraagt. Bekijk stap-voor-stap hoe je de verdeler aansluit in onze gids over vloerverwarming installeren.

Onderdelen van de verdeler uitgelegd

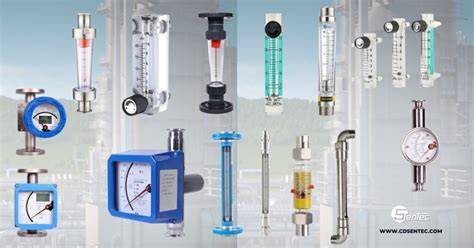

Of je nu een open of gesloten verdeler gebruikt, onderstaande onderdelen bepalen comfort, veiligheid en efficiëntie. Zo herken je kwaliteit en stel je je systeem goed af. Flowmeters: hiermee lees en stel je het debiet per groep in, meestal tussen 1.0 en 2.0 l/min, afhankelijk van luslengte en vloerafwerking. Inregelafsluiters op retour: fijnregeling per groep om druk en balans te borgen, vaak in combinatie met de flowmeters. Ventielinserts en thermomotoren: ventielen op de retourbalk die door elektrische actuators worden geopend of gesloten voor zoneregeling per kamer. Thermometers: aanvoer- en retourthermometers helpen je bij het controleren van delta T en het finetunen van rendement. Ontluchter en aftap: essentieel voor storingsvrij bedrijf - lucht verwijderen en groepen snel vullen of spoelen. Euroconus klemverbindingen: messing koppelingen die een waterdichte aansluiting maken tussen buis en verdeler. Leverbaar voor 14-20 mm buizen. Pompset en mengdeel: bij een open systeem zorgt de pomp samen met de thermostaatkraan voor de juiste mengtemperatuur. Voor stadsverwarming leveren we een complete RVS mengset met Wilo pomp en thermostaatkraan. Zie ook onze pompregeling en mengunit voor verdelers. Materiaal van de balken: RVS 4301 verdelers zijn sterk, corrosiebestendig en toekomstvast - een solide keuze voor nieuwbouw en renovatie.

Inregelen en debiet instellen in de praktijk

Goed inregelen maakt het verschil tussen “het werkt” en “het werkt efficiënt”. Werk volgens een plan en maak kleine, gecontroleerde aanpassingen. Start met het legplan: noteer per groep de luslengte. Lange lussen vragen vaak een hoger debiet dan korte. Bron en temperatuur: zet de warmtepomp of ketel op de beoogde aanvoertemperatuur - meestal 30-40 °C voor LT-vloerverwarming. Debiet per groep: stel flowmeters in op richtwaarden van 1.0-2.0 l/min. Bij grote ruimtes of dikke vloeren kan 2.0-2.5 l/min nodig zijn. Zoneregeling: koppel kamerthermostaten aan thermomotoren en test per zone. Laat het systeem per aanpassing enkele uren stabiliseren. Controle: streef naar een delta T van ca. 5-10 °C tussen aanvoer en retour voor efficiënt bedrijf. Tip: tijdens montage persen wij het systeem op 3 bar af en leveren we leg- en persrapporten aan. Het finaal inregelen van de installatie is maatwerk en niet standaard inbegrepen.

Vloerverwarming en stadsverwarming

Bij stadsverwarming is een open verdeler met mengset vaak verplicht. De mengset begrenst de aanvoertemperatuur - doorgaans tot 60 °C op de mengkraan - en zorgt voor een veilige circulatie door de vloer. Actief koelen is bij de meeste leveranciers niet toegestaan en retourtemperaturen zijn vaak begrensd. Controleer altijd de lokale voorwaarden van je leverancier. Onze RVS mengset voor stadsverwarming met Wilo pomp en thermostaatkraan sluit naadloos aan op de RVS Basic-Line verdeler en is geschikt voor de meeste netten.

Prijzen en montage bij Benelux Vloerverwarming

Wij monteren uitsluitend watergedragen vloerverwarming. Prijzen zijn indicatief, exclusief btw en vanaf 50 m2 - elk project is anders en wordt op maat geoffreerd. Infrezen: 32,50 per m2 - afsmeren 46,50 per m2. Tacker: 21,45-23,65 per m2, afhankelijk van ondergrond en plaatdikte. Draadnet: 23,65 per m2. Noppenplaat: ca. 32,50 per m2. Droogbouw: 80-120 per m2. Meerprijzen voorbeelden: pompset met mixinrichting Wilo Yonos Para 25/6 225 per verdeler, vullen en spoelen 9 per groep, automatische ontluchters 15 per verdeler. Montage is inclusief het monteren van de RVS Basic-Line verdeler zonder pomp, 5-laagse PE-RT 16 mm buizen, randisolatie, afpersen op 3 bar, legplannen en rapportages. Exclusief onder meer pompgroep, inregelen, naregeling en bouwkundige werkzaamheden. Vraag altijd een offerte aan voor jouw situatie.

Veelgestelde vragen

• Hoeveel graden moet ik de verdeler instellen voor vloerverwarming? Bij een open verdeler stel je de thermostaatkraan meestal in op 35-45 °C aanvoer. Stem dit af op vloerafwerking en comfort.
• Welke stand moet de pomp van de vloerverwarming staan? Gebruik bij voorkeur een modulerende stand of stand II als startpunt. Doel is per groep ongeveer 1.0-2.0 l/min te halen zonder geluid of te veel druk. Ontlucht goed en verlaag de stand bij stromingsgeluid. Bij een gesloten verdeler zit de pomp in de bron, niet op de verdeler.
• Hoeveel liter per minuut op de flowmeter is juist? Richtwaarde is vaak 1.0-2.0 l/min per groep. Lange lussen of ruimtes met hoge warmtevraag kunnen 2.0-2.5 l/min vragen, korte lussen soms 0.8-1.2 l/min. Balans en comfort gaan voor - check altijd het totale pompdebiet.
• Hoe werkt de bediening van vloerverwarming? Je stelt de aanvoertemperatuur in op de bron of mengset. Per kamer stuurt een thermostaat de thermomotoren op de verdeler aan. Vloerverwarming reageert traag - werk met kleine stappen en geef het systeem tijd om te stabiliseren.

Soezen en extra overwegingen

Zoek je specifieke uitleg verdeler vloerverwarming of wil je onderdelen bestellen voor jouw project? Een vloerverwarming verdeler vormt het kloppende hart van je vloerverwarmingssysteem. Dit slimme apparaat zorgt ervoor dat warm water gelijkmatig wordt verdeeld over alle vloerverwarmingsbuizen in je huis. Maar hoe werkt een vloerverwarming verdeler precies? De verdeler regelt niet alleen de verdeling van het water. Het systeem zorgt ook voor de juiste temperatuur en druk. Een kwalitatieve vloerverwarming verdeler bepaalt voor een groot deel het comfort in je huis. Wanneer deze slecht werkt kan dit leiden tot koude plekken op de vloer, ongelijkmatige warmteverdeling en hogere energiekosten. Met een goed werkende verdeler bespaar je bovendien aanzienlijk op je energierekening. Het systeem zorgt ervoor dat warm water alleen daar naartoe gaat waar het nodig is. De betrouwbaarheid van je hele vloerverwarmingssysteem hangt af van de kwaliteit van de verdeler.

Een defecte apparaat kan leiden tot waterschade of complete uitval van je verwarming. Verdelers met pomp hebben een ingebouwde circulatiepomp en zijn compleet zelfstandig. Deze verdelers zijn ideaal voor renovaties waarbij je een bestaand systeem uitbreidt. Verdelers zonder pomp zijn afhankelijk van de pomp van je warmtebron of een aparte circulatiepomp. Deze open verdelers zijn vaak compacter en goedkoper. Voor stadsverwarming heb je speciale stadsverwarming verdelers nodig die geschikt zijn voor hogere temperaturen en drukken. Deze verdelers kunnen omgaan met de specifieke eisen van stadsverwarmingsnetwerken. Ook zijn er verdelers voor verschillende temperatuursystemen. LT-systemen (lage temperatuur) werken met water van 35-45 graden, terwijl HT-systemen (hoge temperatuur) werken met water tot 70 graden. De keuze hangt af van je warmtebron. De werking van een vloerverwarming verdeler is een continu proces van verwarmen, verdelen en regelen. Het systeem past zich automatisch aan de warmtevraag van je huis aan. Door de samenwerking van alle onderdelen krijg je een comfortabel en energiezuinig verwarmingssysteem.

Er zijn twee veelgebruikte soorten verdelers: de open en gesloten vloerverwarming verdeler. De open verdeler met pomp en de gesloten verdeler zonder pomp. We leggen je graag uit hoe deze verdelers werken, voorzien van handige tips. Een open verdeler kan tussen de 2 en 12 groepen aansluiten en heeft een ingebouwde pomp die warm water vanuit de cv-ketel of warmtepomp naar de verdeelkoker stuurt. De thermostaatkraan regelt de menging automatisch. De verdeler heeft een meetinstrument in de verdeelkoker dat de watertemperatuur registreert en zo nodig bijstuurt. Een gesloten verdeler heeft geen pomp en kan geen koud en warm water mengen; hiermee werkt men vaak met een warmtepomp. De warmtepomp zorgt voor de opwarming van het water; de maximale aanvoertemperatuur ligt vaak bij 45 °C. Een tip: een warmtepomp verwarmt het water in de vloerverwarming efficiënter, wat goed is voor je energierekening.

Om je vloerverwarming goed te laten werken is het dus van groot belang om de juiste verdeler aan te schaffen. In ons assortiment vind je kunststoffen en stalen verdelers, met of zonder pomp en variërend van 1 tot 14 groepen. Zo is er altijd een geschikte verdeler voor jou!
