Verdelers zijn een belangrijk onderdeel van vloerverwarmingssystemen, omdat ze verantwoordelijk zijn voor de circulatie van verwarmd water van je warmtebron door het aangesloten vloerverwarmingssysteem. In deze gids bekijken we hoe een verdeler werkt om een comfortabele, energie-efficiënte warmte voor je huis te leveren. Watergedragen vloerverwarming bestaat uit buizen die onder de vloer worden geïnstalleerd en de kamer erboven stralend verwarmen. Het verdeler verbindt je warmtebron - een verwarmingsketel, warmtepomp of een andere - met deze buizen voor watervloerverwarming. De aansluiting op de warmtebron gebeurt via het primaire verwarmingscircuit.
Wat doet een vloerverwarmingsverdeler?
De verdeler verdeelt het water in de vloerverwarmingsbuizen met een constante temperatuur. Afhankelijk van je warmtebron maak je gebruik van een verdeler met of zonder pomp. De pomp van de verdeler zorgt ervoor dat het water blijft circuleren door het vloersysteem. Als het water afkoelt, wordt ruimtetemperatuur lager en gaat de thermostaatkraan toevoegen aan het systeem zodat de temperatuur weer op peil komt. De doorstroming wordt geregeld via de debietmeters per circuit om te voldoen aan de behoeften van elk circuit.
De meest gangbare volgorde in werking is als volgt: water uit de warmtebron gaat naar de verdeler, wandelt door de Doorstroomarm naar de vloerbuizen, circuleert door de circuits en komt terug via de Terugstroomarm naar de verdeler. De S3 Mengeenheid mengt indien nodig verwarmd water uit het primaire circuit met koeler water uit de vloercircuits om een ideale ontwerptemperatuur tussen 20 en 60 graden Celsius te realiseren. Indien de warmtebron constant deze temperatuur kan leveren zonder oververhit te raken, is een mengunit mogelijk niet nodig.
Uitleg over een mengverdeler van de vloerverwarming..
Open en gesloten verdelers
Er zijn twee veelgebruikte soorten verdelers: de open en de gesloten vloerverwarming verdeler. Open verdelers hebben vaak een ingebouwde pomp en kunnen tussen de 2 en 12 groepen bedienen. Gesloten verdelers hebben geen pomp en kunnen geen koud en warm water mengen. Ze worden vaak in combinatie met warmtepompen gebruikt, waarvan de maximale temperatuur doorgaans op 45°C is begrensd.
Welke onderdelen horen erbij?
- Debietmeters per groep om de doorstroming te regelen;
- Thermostaatknoppen en ventielen voor temperatuurregeling;
- Thermomanometer op de stromingsarm voor controle van water- temperatuurdORk;
- Bij behuizing: verschillende breedtes van de verdeler voor 2-3 poorten tot 10-12 poorten (600 mm tot 1050 mm).

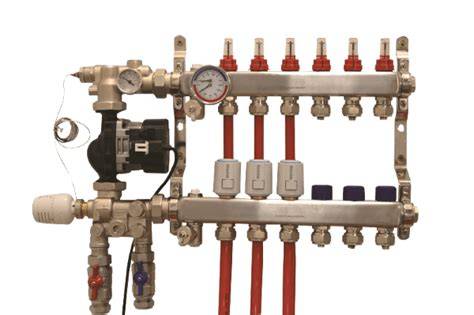

De Warmup S3 verdeler is ideaal voor gebruik met alle watergedragen vloerverwarmingssystemen. Het is gebouwd uit één stuk 304-kwaliteit, lasergeëtst roestvast staal om corrosie en lekkages te minimaliseren. De S3 verdeler biedt handbediende ontluchters en een Thermomanometer op de stromingsarm voor eenvoudige meting, terwijl de Taconova debietmeters zorgen voor nauwkeurige instellingen per circuit.

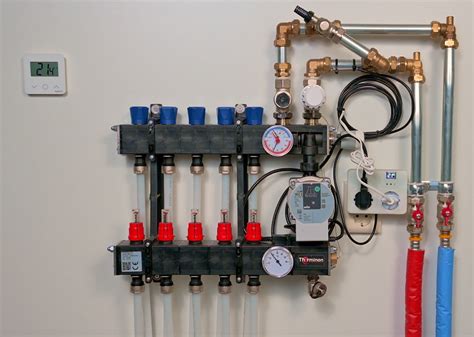

Installatie en plaatsing
De plaatsing van verdelers is essentieel voor een efficiënt systeem: de beste positie is centraal ten opzichte van de verwarmingszones. Dit houdt de buizen zo kort mogelijk, zodat water snel en gelijkmatig de zones bereikt. Voor grotere projecten kan het nodig zijn om meerdere verdelers te installeren.
Het monteren van een verdeler gebeurt doorgaans in de meterkast of een opbergkast. Een typisch stappenplan omvat omhoog hangen van de verdeler, aansluiten van de vloerverwarmingsbuizen en monteren van de thermostaatknop.
Druk en waterdruk

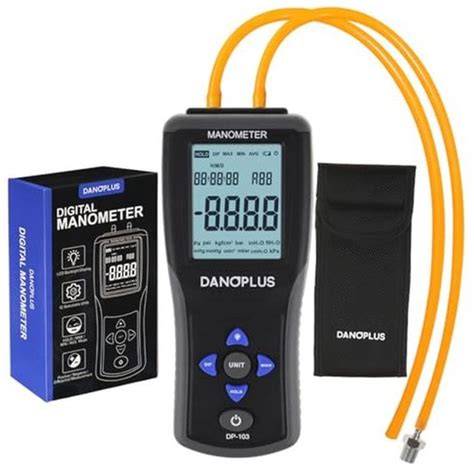

Een stabiele waterdruk is cruciaal voor een goed functionerende vloerverwarming. De ideale druk ligt meestal tussen 1,5 en 2,0 bar. Laat de druk controleren als het systeem koud is, want warm water zet uit en kan indrukken veranderen op de manometer. Als de druk onder 1 bar zakt, moet het systeem bijgevuld worden; bij drukken boven 2,5 bar kan wat water afgelopen worden.
Als de druk daalt, kunnen oorzaken variëren van kleine lekkages en luchtinslag tot een defect expansievat. Bij aanhoudende drukproblemen is het verstandig een installateur in te schakelen om het systeem te controleren en te spoelen.

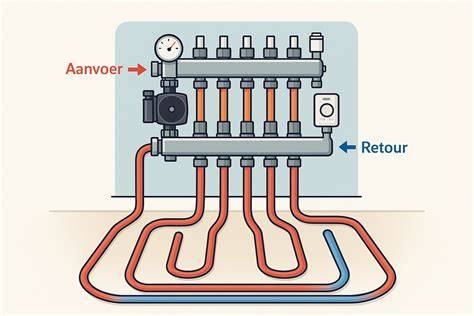

Aansluiten op de retour en toeslagpunten
Het koppelen van vloerverwarming aan de retour kan mogelijk zijn via knelsets, regelunits en ventielen. De retourleiding bevat een temperatuurregelings- en drukbeperkingsmechanisme zodat de terugstroming naar de warmtebron efficiënt blijft.
Stadverwarming en speciale gevallen
Bij gebruik van stadsverwarming moet de verdelerunit voldoen aan specifieke voorwaarden; informeer bij de energieleverancier over regels omtrent het plaatsen van de verdeler. Stadsverwarming sluiting leidt er doorgaans toe dat koeling niet mogelijk is, dus controleer de opties met de leverancier.
Doe-het-zelf installatie: korte samenvatting
Een vloerverwarming verdeler wordt aangesloten op een bestaand cv-systeem. Het proces is opgedeeld in drie hoofdonderdelen: het ophangen van de verdeler, het aansluiten van de vloerverwarmingsbuizen en het monteren van de thermostaatknop. Voor de montage en aansluiting worden gereedschappen zoals sleutels, schroevendraaiers, buissnijders en teflontape aanbevolen.
Na aansluiting wordt het systeem op druk gezet en getest op lekken. Er zijn verschillende opties voor verschillende situaties: een projectverdeler (staal, met energiezuinige pomp), of een comfortverdeler met flowmeters en hydraulische naar beneden; kunststof verdelers met losse pompmodule zijn ook opties. De keuze hangt af van de warmtebron, het gewenste temperatuurbereik en het aantal verdelergroepen.
Tips voor optimale werking
- Controleer de waterdruk minimaal één keer per kwartaal; ontlucht na elke bijvulling;
- Houd de aanvoertemperatuur stabiel om drukschommelingen te voorkomen;
- Verdeel zones zo dat buizen kort en efficiënt blijven;
- Bij warmtepompen kan de pomp soms achter het buffervat al aanwezig zijn, waardoor een aparte pompproduct niet nodig is.
Specifieke overwegingen en onderhoud
Bij montage en configuratie zijn er aandachtspunten met betrekking tot circulatie en temperatuurregeling. Een veelvoorkomende aanpak na een open verdeler is het installeren van een 3-weg kraan achter de pomp om de aanvoertemperatuur van het cv-water te regelen. Een temperatuurvoeler op de vertrekcollector kan de kraan aansturen om de vloerverwarming te regelen.
Het debiet per kring moet worden ingeregeld op basis van drukval en flow; TA - Tour Andersson inregelkranen kunnen helpen bij optimalisatie. Een thermostaatknop op de verdeler fungeert als veiligheidsthermostaat of als begrenzer.
Conclusie over de werking
Een vloerverwarmingsverdeler vormt het kloppende hart van het systeem, verdeelt warm water, regelt temperatuur en druk, en werkt samen met zoneregeling en thermostaten om een comfortabel en energiezuinig binnenklimaat te leveren.
