werking en installatie vloerverwarming verdeler per verdieping: een praktische gids voor renovatie en uitbreiding

Wij zijn bezig onze woning te renoveren en uit te breiden. Het is een tussengelegen woning van 2 verdiepingen en kelder. We zijn begonnen om een extra verdieping te bouwen met zolder. Momenteel wonen wij in het oude gedeelte. Als klaar, verhuizen we naar de nieuwe verdiepingen en kunnen we de bestaande verdiepingen renoveren en daarna het oude en nieuwe gedeelte samenvoegen. We zijn nu op het punt aangekomen dat de installatie aangelegd kan worden in het nieuwe gedeelte. Wij willen vloerverwarming toepassen op de beganegrond en badkamer op de zolderverdieping. Beganegrond 4 groepen 16mm buis van ca 90 meter. Badkamer zolder 1 groep van ca.

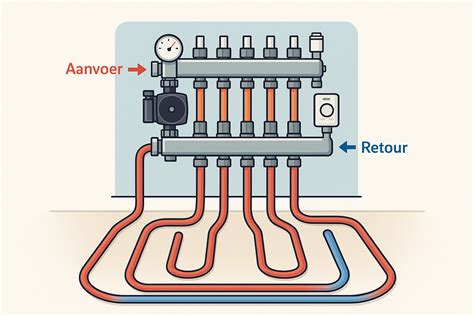

De werking van een vloerverwarming verdeler is relatief eenvoudig, maar cruciaal voor een efficiënte verwarming. De verdeler ontvangt warm water vanuit de warmtebron en verdeelt dit gelijkmatig over de verschillende circuits die door de vloer lopen. De werking van de verdeler voor vloerverwarming kan verder worden uitgelegd aan de hand van enkele belangrijke functies. Ten eerste regelt de verdeler de temperatuur van het water dat naar elk circuit gaat. Dit gebeurt vaak met behulp van thermostatische kleppen die automatisch openen of sluiten op basis van de temperatuur in elke ruimte. De verdeler bevat meerdere uitgangen, elk verbonden met een afzonderlijk circuit in de vloer. Het warme water stroomt door deze uitgangen en verwarmt zo de vloer. Hydraulisch neutraal betekent dat er geen drukverschil is tussen verschillende circuits in het systeem. Dit is belangrijk voor een goede werking van de vloerverwarming verdeler, omdat het ervoor zorgt dat elk circuit gelijkmatig wordt gevoed met warm water. De meeste moderne verdelers zijn uitgerust met flowmeters en thermostatische kleppen die helpen bij het reguleren van zowel debiet als temperatuur.

Er wordt een zoneregelaar geïnstalleerd bij de verdeler van de vloerverwarming. Deze zoneregelaar stuurt de groepen van de verdeler aan via thermische motoren. Groepen zijn een of meerdere vloerverwarming slangen die in de betreffende kamers aangelegd zijn. In een woonkamer liggen vaak drie tot vijf groepen. Dit is namelijk de ruimte met het grootste oppervlak en de grootste warmtebehoefte. Als de vloerverwarming verdeler uitgerust is met een pomp, dan stuurt de zoneregelaar deze ook aan. De zoneregelaar zet de pomp aan als een of meerdere groepen verwarmd worden. Thermische motoren worden elektrisch aangestuurd door de zoneregelaar. Als een kamer verwarmd moet worden, worden de aan die kamer toegewezen thermische motoren geactiveerd door de zoneregelaar. De thermische motoren bedienen vervolgens de afsluiters op de verdeler en openen de watertoevoer van de betreffende groepen. Thermische motoren worden gemonteerd op de afsluiters van de groepen. Afsluiters zijn de kranen per groep. De thermostaat stuurt een draadloos signaal naar de zoneregelaar als er verwarmd moet worden in een zone. Thermostaten zijn bedoeld voor belangrijke zones zoals de woonkamer, keuken, badkamer en kantoor. Er zijn vier soorten zoneregeling voor vloerverwarming. Het aanleggen moet in één keer goed, anders wordt het wel een heel duur geintje.

DOOS DO’S en DON'TS voor een succesvolle installatie en inregeling worden vaak besproken. Bepaal vooraf of een pomp nodig is; neem je een verdeler met of zonder pomp? Dit hangt af van de vloeroppervlakte. Bij relatief kleine systemen heeft de cv-ketel vaak voldoende capaciteit om het water rond te pompen. Het kantelpunt ligt bij een vloerverwarmingssysteem met 6 à 7 groepen. Bij meer groepen is een verdeler met pomp nodig. Kies voor zoneregeling, zodat per ruimte de temperatuur kan worden bepaald, wat comfort verhoogt en energieverspilling tegengaat. Huishoudens kunnen hiermee aanzienlijk besparen op energieverbruik. Denk aan de randzone in situaties met glazen puien en maak de leidingen op 100 mm hart op hart (h.o.h.) in plaats van 150 mm waar mogelijk. Kies een slimme plaats voor de verdeler: onder de trap, in de berging of vlak bij de meterkast; vermijd plaatsen in de hal waar de toevoer- en retourleidingen de hal regulering bemoeilijken. Laat een warmteverliesberekening maken om exact te bepalen hoeveel warmte er nodig is per ruimte. Als er meerdere kamers tegelijk verwarmd moeten worden, kun je per zone werken met zoneregeling.

DON’Ts om fouten te voorkomen: bij vloerverwarming en koeling kan een te lage aanvoertemperatuur condensa vormen in de vloer. Verzeker je ervan dat je niet-diffusiedichte leidingen vermijdt, want roest en versmeering kunnen de levensduur van het systeem verkorten. Geen dilatatievoegen kan leiden tot scheuren door uitzetting; voeg bij grotere oppervlaktes altijd dilatatievoegen toe. Vermijd boren in de vloer na aanleg; plan de ruimte voor plinten, drempels of vloergoten voor je gaat boren. Beperk de maximale watertemperatuur om comfortabel te blijven; bij 29 graden wordt vaak als maximum aangehouden. Een open verdeler met pomp laat debietmeters per groep toe; een gesloten verdeler heeft geen ingebouwde pomp en varieert afhankelijk van de verbinding met een warmtepomp of stadsverwarming.

1. Als hoofdverwarming met vloerverwarming: overweeg twee verdelers met pompen voor betere regulering van woonkamer en overige zones.
2. Bij renovatie en uitbreiding: plan de verdelerpositie zodanig dat ontluchten mogelijk blijft waardoor de automatische ontluchter effectief werkt.
3. Overweeg zone-regeling voor elk belangrijke ruimte zoals woonkamer, keuken, badkamer en kantoor; thermostaatknoppen of slimme systemen kunnen per zone sturen.

Een illustratieve doorsnede toont vaak de verdiepingen bestaand en nieuw. Een CW-waarde van 28°C (CW4) is een gangbaar doel voor de zolder- en badkamerverdeling. Een extra verdeler kan geen probleem zijn; sommige ontwerpers adviseren twee pompen om energetisch efficiënter te kunnen werken en vloeiend te kunnen regelen. Electrische vloerverwarming wordt meestal vermeden wanneer hoofdverwarming vloerverwarming is en er geen radiatoren dienen te worden geplaatst. De zoneregelaar stuurt de pomp aan zodra een groep verwarmd moet worden en de thermische motoren openen de afsluiters per groep. De thermostaat stuurt de zone-regelaar die op afstand kan bedienen via draadloze signalen of apps, wat praktische controle oplevert.

Bij de keuze tussen één of twee pompen met verdeler is het nuttig om rekening te houden met de maximale groepenaansluitingen en de totale lengtes van leidingen per verdieping. Een gulden regel is dat als de groepenaansluitingen en lengtes aanzienlijk variëren, twee verdelers met pompen vaak efficiënter en gebruiksvriendelijker zijn, zeker voor langere retourstroom en eenvoudig ontluchten. Een extra verdeler is geen probleem en helpt bij het beter verdelen van de warmte tussen de verdiepingen. Een tip uit de praktijk is dat warmte eerst naar de verdieping met de grootste vloeroppervlak gaat, daarna naar minder grote zones; dit voorkomt kouval en verbetert comfort.

Samenvattend draait het om de juiste balans tussen capaciteit, verdeling en regelsystemen. De keuze voor 1 pomp met één verdeler of 2 pompen met twee verdelers hangt af van het vloeroppervlak, het aantal groepen en de gewenste regeling per verdieping. De hoofdverwarming kan via vloerverwarming verlopen, met zoneregeling die per zone op temperatuur kan worden gebracht. Het is essentieel om de installatie in één keer goed aan te leggen en de zones consequent te kunnen regelen, zodat energievriendelijk en comfortabel verwarmd wordt over alle verdiepingen.
