Waterzijdig inregelen van vloerverwarming: Gids voor Optimale Efficiëntie en Comfort

Het waterzijdig inregelen van vloerverwarming is een cruciale stap om de ideale doorstroming van warm water door het cv-circuit te garanderen. Dit proces voorkomt dat bepaalde delen van de vloer niet goed warm worden, wat resulteert in een ongelijke temperatuurverdeling in huis. De juiste instelling zorgt ervoor dat de retourtemperatuur van het cv-water 20 procent lager ligt dan de aanvoertemperatuur, en dat het water lang genoeg in alle verwarmingselementen blijft om warmte efficiënt af te geven.

Waterzijdig inregelen van vloerverwarming kan complexer zijn door de aanwezigheid van elektrische circulatiepompen. Wanneer meerdere vloerverwarmingsverdelers worden gebruikt, is het noodzakelijk om deze ook op elkaar af te stemmen. Om de verwarming correct in te regelen, is het essentieel dat er per groep flowmeters aanwezig zijn.

Tip van Abel: Heeft uw woning zowel vloerverwarming als radiatoren? Waterzijdig inregelen is met name nodig wanneer de lengte van de gebruikte slangen sterk verschilt. In gevallen waar de slangen die vanuit de verdeler onder de vloer lopen precies even lang zijn, zal de weerstand in alle slangen gelijk zijn. Theoretisch is de installatie dan in balans.

Wat is Waterzijdig Inregelen?

Waterzijdig inregelen is het proces waarbij een cv-systeem zo wordt afgesteld dat het verwarmingswater gelijkmatig wordt verdeeld over alle verwarmingselementen, waardoor het systeem in balans komt. Dit zorgt ervoor dat elk verwarmingselement op het juiste niveau wordt verwarmd.

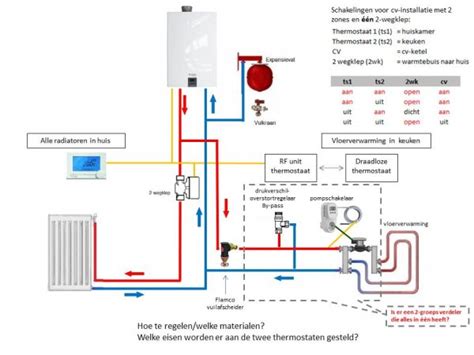

Een cv-installatie bestaat uit een warmtebron (zoals een cv-ketel of warmtepomp) en verwarmingselementen, zoals radiatoren, vloerverwarming of convectoren. Door waterzijdig in te regelen, wordt de optimale volumestroom door het afgiftesysteem gegarandeerd. Dit stelt radiatoren in staat de warmte goed af te geven aan de ruimte en zorgt ervoor dat vloerverwarming gelijkmatig wordt verwarmd. Dit gebeurt door het af te geven vermogen af te stemmen op het benodigde vermogen met de juiste Δt (verschil tussen aanvoer- en afvoertemperatuur).

Dynamisch vs. Statisch Waterzijdig Inregelen

Er zijn twee hoofdmethoden voor waterzijdig inregelen:

• Dynamisch waterzijdig inregelen: Hierbij passen de waterstromen zich automatisch aan op basis van de warmtebehoefte in het systeem. Dynamische inregelventielen reageren op drukverschillen die ontstaan wanneer bepaalde radiatoren of verwarmingsgroepen worden afgesloten, zodat het systeem in balans blijft en de warmte efficiënt wordt verdeeld. Dit is energiezuiniger voor een cv-ketel omdat de totale waterstroom in het systeem afneemt, waardoor de cv-ketel verder terugmoduleren en het energieverbruik daalt. Dynamisch waterzijdig inregelen is ook mogelijk bij een warmtepomp, mits er een parallel buffervat aanwezig is.
• Statisch waterzijdig inregelen: Hierbij wordt de waterstroom handmatig ingesteld en blijft deze constant, ongeacht hoeveel radiatoren open of dicht staan. Statische ventielen hebben een vaste instelling die niet verandert, zelfs niet als de vraag naar warmte varieert. Bij statische inregeling wordt gebruik gemaakt van dubbelinstelbare radiatorkranen om het debiet te borgen.

Het kan voorkomen dat er een drukverschil optreedt in de installatie, bijvoorbeeld door het openen en sluiten van radiatoren op een bovenverdieping. Dit drukverschil kan worden opgevangen door dynamische ventielen toe te passen. Deze ventielen kunnen het drukverschil opvangen en zorgen ervoor dat het ingestelde debiet wordt afgegeven. De cv-pomp wordt dan op een constante druk gezet, wat zorgt voor minimale voordruk over de radiatorafsluiters. Dit proces wordt dynamisch inregelen genoemd.

Methoden voor Waterzijdig Inregelen

Het waterzijdig inregelen kan op verschillende manieren worden uitgevoerd, waarbij per radiator in principe één onderdeel nodig is. De methoden variëren in complexiteit en benodigde apparatuur:

1. Temperatuurmethode

Bij deze methode wordt de inregeling afgesteld op een temperatuurverschil van ongeveer 0,8 graden Celsius tussen de aanvoer- en retourtemperatuur van een radiator. Dit gebeurt terwijl de cv-ketel of warmtepomp in werking is. Als er bijvoorbeeld 30 graden Celsius aanvoertemperatuur in de radiator gaat, ligt de retourtemperatuur rond de 24 à 25 graden Celsius. Deze methode is relatief eenvoudig en vereist alleen een digitale thermometer.

2. Voorinstelmethode

Bij de voorinstelmethode wordt het systeem ingeregeld door de radiatoren en vloerverwarming door te rekenen. Er zijn diverse applicaties beschikbaar waarin de afmetingen van de radiatoren en vloerverwarming kunnen worden ingevoerd. Deze programma's geven vervolgens aan wat de waterstroom en de instellingen van de instelbare kraan of het voetventiel moeten zijn.

3. Ultrasone Methode

Dit is een van de meest nauwkeurige methoden voor waterzijdig inregelen. Hierbij wordt de volumestroom of massastroom gemeten met geavanceerde apparatuur. Op basis van deze metingen wordt de juiste instelling bepaald.

Het Inregelproces: Stappen en Benodigdheden

Het waterzijdig inregelen van een vloerverwarmingssysteem omvat het nauwkeurig afstellen van de doorstroomhoeveelheid in elke verwarmingskring voor optimale warmteverdeling en energie-efficiëntie. Hier is een stapsgewijze handleiding:

Benodigde Materialen en Gereedschappen:

• Inregelventielen: Zorg ervoor dat elk circuit van de vloerverwarming een inregelventiel heeft (meestal ingebouwd bij moderne systemen).
• Debietmeter: Om de waterstroom door de leidingen te meten en af te stellen.
• Thermometer: Voor het meten van de aanvoer- en retourtemperaturen.
• Schroevendraaier: Om de ventielen aan te passen.
• (Digitale) Manometer: Voor het meten van de druk in het systeem.

Praktische Uitvoering:

Het proces omvat het nauwkeurig afstellen van de doorstroomhoeveelheid in elke verwarmingskring. Dit kan in de praktijk als volgt worden uitgevoerd:

1. Identificeer de ventielen: Per radiator of vloerverwarmingsgroep bevindt zich een instelbaar ventiel. Bij radiatoren is dit vaak een voetventiel onderaan de radiator of een stelschroef in het binnenwerk van een instelbare radiatorkraan.
2. Meet de flow: Indien aanwezig, gebruik de flowmeters op de verdeler om de huidige waterstroom per groep te meten.
3. Bereken de benodigde flow: Op basis van warmteverliesberekeningen en de specificaties van de installatie wordt de benodigde volumestroom per groep bepaald.
4. Stel de ventielen af: Pas de instelbare kranen of voetventielen aan totdat de gewenste flow is bereikt. Bij vloerverwarming wordt de flow per groep aangepast om de gewenste warmteafgifte te realiseren.
5. Controleer temperaturen: Meet de aanvoer- en retourtemperaturen om de Δt te controleren en te zorgen dat deze binnen de specificaties valt.

Tip: Combineer het instellen van de vloerverwarming met het spoelen en ontluchten van de leidingen voor een complete onderhoudsbeurt.

Voordelen van Waterzijdig Inregelen

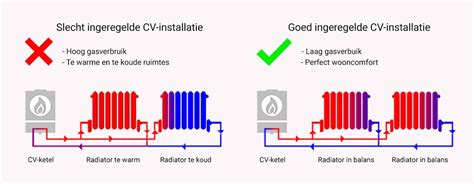

Waterzijdig inregelen biedt aanzienlijke voordelen voor zowel comfort als energie-efficiëntie:

• Verbeterd Comfort: Elke ruimte wordt gelijkmatig verwarmd, waardoor koude zones en temperatuurverschillen worden geëlimineerd. Het afgiftesysteem komt sneller op temperatuur en geeft warmte beter af aan de ruimte.
• Energiebesparing: Een goed ingeregeld systeem verbruikt minder energie, wat kan leiden tot een besparing van 5% tot 15% op de energierekening. De verwarmingselementen ontvangen precies de benodigde hoeveelheid warmte, niet meer en niet minder.
• Verlengde Levensduur van het Systeem: Een correct ingeregeld systeem ondervindt minder slijtage, omdat de pomp en andere componenten niet harder hoeven te werken dan nodig is.
• Minder Stromingsgeluid: Ongelijkmatige stroming kan leiden tot geluiden in de leidingen. Door in te regelen, worden deze geluiden geminimaliseerd.
• Milieuvriendelijkheid: Efficiënter energiegebruik draagt bij aan het verlagen van de CO2-uitstoot.
• Verplichting: Sinds 10 maart 2020 is het verplicht om verwarmingssystemen waterzijdig in te regelen bij vervanging van de warmtebron, meer dan 30% vervanging van afgiftesystemen, of bij installatie van vloerverwarming.

Wanneer is Waterzijdig Inregelen Nodig?

Waterzijdig inregelen is essentieel in de volgende situaties:

• Als niet alle ruimtes in huis voldoende op temperatuur komen en er temperatuurverschillen zijn.
• Wanneer een (hybride) warmtepomp wordt overwogen, aangezien deze het beste functioneert met een waterzijdig ingeregelde verwarming.
• Bij oudere cv-installaties waar bepaalde radiatoren mogelijk niet zijn voorzien van inregelventielen.
• Als de cv-ketel pendelt (frequent aan- en uitschakelt) of de aanvoertemperatuur niet optimaal is.
• Wanneer er problemen zijn met ongelijkmatige verwarming, zoals een koude keuken en een te warme woonkamer, of als de vloerverwarming traag reageert.

Een niet goed ingeregelde vloerverwarming kan leiden tot koude zones, traag opwarmen en onnodig hoog energieverbruik. De ene ruimte wordt te warm, terwijl de andere nauwelijks op temperatuur komt. Het professioneel laten inregelen van de vloerverwarming stemt de doorstroming per groep perfect af, waardoor elke ruimte gelijkmatig warm wordt, het systeem efficiënter werkt en u bespaart op stookkosten.

Onderdelen en Instellingen

Radiatoren

Het inregelen van een radiator gebeurt met de stelschroef in het binnenwerk van een instelbare radiatorkraan. Hiermee stelt u de gewenste flow in. Hoe ver de schroef open of dicht moet, is mede afhankelijk van het gevraagde vermogen in de ruimte en de Δt over het afgifte-element. Het voetventiel bevindt zich onderaan de radiator in de afvoerleiding. Hoe verder u het voetventiel dichtdraait, hoe minder warm water er door de radiator stroomt.

De optimale aanvoertemperatuur voor vloerverwarming ligt doorgaans tussen de 35 en 45 °C. Bij goed geïsoleerde woningen of systemen met een warmtepomp volstaat vaak 35 °C. Bij hoofdverwarming wordt gemiddeld 0,15 tot 0,20 liter water per minuut per vierkante meter aanbevolen. Bij bijverwarming is dit iets minder.

Vloerverwarming

Voor vloerverwarming geldt dat per groep de ontwerpafgifte gehaald moet worden. Dit is merkbaar bij de warme randzones; wanneer er niet goed is ingeregeld, kan er koudeval optreden. Ook vloerverwarming moet zijn warmte goed kwijt kunnen in de ruimte. Voor het inregelen van vloerverwarming is het belangrijk om, per groep, instelbare flowmeters te hebben. Hiermee stelt u over elke groep de gewenste flow in op basis van het gewenste vermogen per ruimte met de juiste Δt.

Indien uw vloerverwarming is uitgerust met flowmeters, kunnen gespecialiseerde technici deze gebruiken om de waterstroom te meten en aan te passen. In gevallen waarin geen flowmeter aanwezig is, kunnen andere methoden worden gebruikt om de flow te berekenen en in te regelen. Mocht u problemen ervaren met een flowmeter, zoals een vastzittende of niet-functionerende meter, dan kan deze worden vervangen of gerepareerd.

De hoeveelheid vierkante meter vloerverwarming per groep hangt af van factoren zoals de warmtebehoefte van de ruimte, isolatie en het type vloerverwarming. Ervaren medewerkers kunnen de benodigde lengte van de slang per groep berekenen op basis van de warmtevraag en de maximale lengte zonder efficiëntieverlies.

Cv-ketel en Warmtepomp

Na het waterzijdig inregelen van het verwarmingssysteem kan de cv-ketel opnieuw worden ingesteld. De installateur verlaagt de temperatuur van de cv-ketel naar 70 graden of lager, en past ook het pompvermogen aan. Een goed ingeregeld systeem zorgt ervoor dat de cv-ketel of warmtepomp efficiënter werkt. Bij een warmtepomp is het correct instellen van de aanvoertemperatuur cruciaal voor optimale prestaties en energie-efficiëntie.

De retourtemperatuur wordt gecontroleerd om te verzekeren dat het systeem efficiënt werkt en de warmte gelijkmatig wordt verdeeld. Door de temperatuur van de verdeler correct af te stellen, wordt de werking van het gehele vloerverwarmingssysteem geoptimaliseerd.

Kosten en Investering

De prijs voor het waterzijdig inregelen van de vloerverwarming hangt af van de specifieke situatie, zoals het type verdeler, het aantal lussen en de aanwezigheid van thermostaten per zone. Het aanvragen van offertes is raadzaam om de prijzen te vergelijken. Hoewel het inregelen een eenmalige investering kan zijn, worden de kosten meestal binnen enkele jaren terugverdiend door de besparingen op de energierekening.
