Een goed functionerend vloerverwarmingssysteem draait niet alleen om de buizen in de vloer, maar ook om de juiste verdeler en regelunit.
Deze onderdelen zorgen ervoor dat de warmte efficiënt en veilig wordt verdeeld en op de juiste temperatuur bij jouw vloer terechtkomt.
De verdeler is het centrale knooppunt van een vloerverwarmingssysteem.
Vanaf de warmtebron, zoals een cv-ketel, warmtepomp of stadsverwarming, komt warm water binnen bij de verdeler.
Elk groep verwarmt een bepaald gedeelte van de woning, bijvoorbeeld de woonkamer, keuken of badkamer.
Zorg dat de basis van de vloerverwarming goed werkt met een kwalitatieve verdeler en regelunit.
De regelunit, ook wel mengmodule of temperatuurregelaar genoemd, is verantwoordelijk voor het aansturen van de watertemperatuur die de vloer in gaat.
Vloerverwarming werkt namelijk het beste met een relatief lage temperatuur: tussen de 30 en 45 °C.
Komt er warmer water uit je cv-ketel of een andere warmtebron (bijvoorbeeld 60 °C of hoger)? Dan mengt de regelunit koud retourwater met het warme aanvoerwater.
Een verdeler zorgt ervoor dat het water in de vloerverwarmingsbuizen rondgaat.
Hiervoor gebruikt de verdeler een pomp.
Als de temperatuur van het water te laag wordt, zorgt de thermostaatkraan ervoor dat er automatisch warm cv-water wordt toegevoegd.
De beste plek voor een verdeler is een plek die goed bereikbaar is.
De cv-leidingen moeten eenvoudig daarheen geleid kunnen worden en ook moet er ruimte zijn voor een nette afwerking.
De regeling van de vloerverwarming is heel eenvoudig.
Zet de thermostaat op een hoge temperatuur zodat de ketel blijft branden, bijvoorbeeld op 30 °C.
Draai nu de thermostatische regelknop van de vloerverwarming open naar de gewenste temperatuur tussen de 20 en 50 °C.
De vloerverwarmingsverdeler werkt door middel van een thermostaat.
Daar stel je in welke temperatuur de vloerverwarming moet aannemen.
De warmtebron (warmtepomp, cv-ketel of zonneboiler) laat het water naar de pomp stromen via een thermostaatventiel.
Ontvang een gratis legplan voor jouw vloerverwarming.
In moderne installaties worden de verdeler en regelunit vaak gecombineerd in één compacte module.
Dit zorgt voor een efficiëntere installatie, bespaart ruimte en biedt meer controle over het hele systeem.
Bij een warmtepomp, die al lage temperaturen levert, is een regelunit vaak niet nodig.
Ben je bezig met het plannen van een nieuwe vloerverwarming of wil je jouw bestaande systeem optimaliseren? Dan is het cruciaal om de juiste keuze te maken voor zowel de verdeler als de regelunit.
Ontdek hoe vloerverwarming jouw energiekosten tot wel 20% verlaagt!

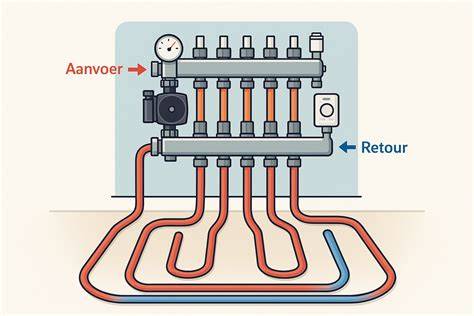

Hoe werkt een vloerverwarmingverdeler precies?
Een vloerverwarmingverdeler is het hart van een vloerverwarmingssysteem.
De verdeler zorgt ervoor dat warm water gelijkmatig door alle verwarmingsbuizen wordt verdeeld en houdt de temperatuur en doorstroming optimaal.
Het warme water komt vanuit de warmtebron de verdeler binnen via de aanvoerleiding.
Verdeling over de verwarmingsgroepen: De verdeler stuurt dit water door verschillende verwarmingsgroepen.
Elke groep correspondeert met een sectie van de vloerverwarming, zodat de warmte gelijkmatig wordt verdeeld over het hele vloeroppervlak.
Mengfunctie (bij een hybride verdeler): De ROBOT Hybride verdeler is speciaal ontworpen voor verwarmingssystemen met wisselende aanvoertemperaturen.
Dit betekent dat hij perfect werkt, of de aanvoertemperatuur nu laag is, zoals 40°C, of hoog, zoals 70°C.
Wat maakt deze verdeler zo bijzonder? Hij heeft een temperatuurgestuurd ventiel dat het vloerverwarmingssysteem optimaal laat werken, ongeacht de temperatuur.
Bij een vooraf ingestelde waarde schakelt de verdeler automatisch om.
Zo verandert hij van een mengverdeler (met retourwater) naar een hydraulisch actieve verdeler (zonder bijmenging).
Circulatiepomp: De ingebouwde pomp in de verdeler zorgt voor een constante circulatie van het water door de verwarmingsbuizen.
Dit garandeert een gelijkmatige warmteafgifte.
Retourwater terug naar de warmtebron: Na het rondgaan in de vloerverwarmingsbuis koelt het water af en stroomt het via de retourleiding terug naar de warmtebron om opnieuw te worden verwarmd.
Waarom is de verdeler zo belangrijk?
Een verdeler zorgt voor een gelijkmatige warmteverdeling, alle delen van de vloer worden even warm.
Een vloerverwarming verdeler vormt het kloppende hart van je vloerverwarmingssysteem.
Maar hoe werkt een vloerverwarming verdeler precies? De verdeler ontvangt warm water vanuit de warmtebron en verdeelt dit water over alle aangesloten vloerverwarmingsbuizen.
Elk groep krijgt precies de juiste hoeveelheid warm water.
Dit gebeurt via verschillende uitgangen in de verdeler.
De verdeler regelt niet alleen de verdeling van het water. Het systeem zorgt ook voor de juiste temperatuur en druk.
Een kwalitatieve vloerverwarming verdeler bepaalt voor een groot deel het comfort in je huis.
Wanneer deze slecht werkt kan dit leiden tot koude plekken op de vloer, ongelijkmatige warmteverdeling en hogere energiekosten.
Met een goed werkende verdeler bespaar je bovendien aanzienlijk op je energierekening.
Het systeem zorgt ervoor dat warm water alleen daar naartoe gaat waar het nodig is.
De betrouwbaarheid van je hele vloerverwarmingssysteem hangt af van de kwaliteit van de verdeler.
Een defecte apparaat kan leiden tot waterschade of complete uitval van je verwarming.
Werking en types verdelers
Het werkingsprincipe van een vloerverwarming verdeler is eigenlijk vrij eenvoudig te begrijpen.
Verschillende componenten werken samen om je vloerverwarming verdeler perfect te laten werken.
Er zijn verschillende soorten vloerverwarming verdelers verkrijgbaar, elk geschikt voor specifieke situaties.
Verdelers met pomp hebben een ingebouwde circulatiepomp en zijn compleet zelfstandig.
Deze verdelers zijn ideaal voor renovaties waarbij je een bestaand systeem uitbreidt.
Verdelers zonder pomp zijn afhankelijk van de pomp van je warmtebron of een aparte circulatiepomp.
Deze open verdelers zijn vaak compacter en goedkoper.
Voor stadsverwarming heb je speciale stadsverwarming verdelers nodig die geschikt zijn voor hogere temperaturen en drukken.
Ook zijn er verdelers voor verschillende temperatuursystemen. LT-systemen (lage temperatuur) werken met water van 35-45 graden, HT-systemen (hoge temperatuur) werken met water tot 70 graden.
De keuze hangt af van je warmtebron.
Installatie en positionering
De plaatsing van verdelers is essentieel voor een efficiënt vloerverwarmingssysteem.
De beste plaats voor de verdeler is centraal ten opzichte van de verwarmingszones; door de verdeler centraal te monteren worden de buizen zo kort mogelijk gehouden.
Voor grotere projecten kan meer dan één verdeler nodig zijn.
De Warmup S3 verdeler is ideaal voor gebruik met alle watergedragen vloerverwarmingssystemen.
Het is gemaakt uit één stuk 304-kwaliteit, lasergeëtst roestvast staal voor een hoge corrosiebestendigheid zonder lasnaden die na verloop van tijd kunnen corroderen en lekken.
De S3 verdeler zit boordevol innovatieve functies om je vloerverwarmingssysteem optimaal te laten presteren.
Hij maakt gebruik van handbediende ontluchters om de lucht snel te laten ontsnappen tijdens de inbedrijfstelling en lekkage te voorkomen als ze ouder worden, en van een Thermomanometer op de stromingsarm, zodat je de watertemperatuur van de stroming gemakkelijk kunt controleren.
De Taconova debietmeters van het verdeler maken het systeem nauwkeuriger en betrouwbaarder voor een snellere installatie.
Ze worden tijdens de installatie ingesteld om het juiste debiet voor het circuit te configureren en het ontworpen verwarmingsvermogen voor dat circuit te leveren - wat wordt bepaald door de vloeropbouw en warmteverliezen van de ruimte.
Combinatie met zoneregeling en thermostaten
De Zoneregeling regelt het elektrische aspect van een vloerverwarmingssysteem en zorgt voor een verbinding tussen de verdeler en zijn componenten met de warmtebron en de thermostaat.
Als een thermostaat om warmte vraagt in een specifieke verwarmde zone, levert de zoneregeling spanning aan de betreffende thermomotor die de kleppen opent en warm water door de circuits laat stromen.
Specificaties en kosten
De S3 verdeler van Warmup levert een deskundig ontwerp tegen een concurrerende prijs.
Voor de eenvoudigste optie met twee poorten zonder mengeenheid met pomp kost de verdeler circa 120 euro inclusief BTW.
De kosten nemen toe met extra poorten en onderdelen.
Harboring en onderhoud vereisen zorgvuldige afstelling en regelmatige controle van lekkages en de werking van kleppen en pompen.
De verdeler plaatsen en vullen 2023
Open en gesloten verdelers: welke past bij jou?
Er zijn twee veelgebruikte typen verdelers: de open en gesloten vloerverwarming verdeler.
De open verdeler met pomp en de gesloten verdeler zonder pomp worden veel toegepast.
Op dit type vloerverwarming verdeler kun je tussen de 2 en 12 groepen aansluiten.
Een ingebouwde pomp zorgt voor de circulatie van steeds hetzelfde water, waaraan warm water uit de cv-installatie wordt toegevoegd als de watertemperatuur te laag wordt.
Een thermostaatkraan regelt dit automatisch.
De open verdeler werkt min of meer als hart van je vloerverwarming.
Door middel van een thermostaat geef je aan de vloerverwarming verdeler door welke temperatuur de vloer moet krijgen.
Vervolgens stroomt het water vanuit de warmtebron door een thermostaatventiel naar de pomp.
Deze zorgt ervoor dat het warme water naar een verdeelkoker stroomt.
Hier stroomt het water gelijkmatig de verschillende vloerverwarmingsbuizen in.
In de verdeelkoker zit een meetinstrument dat de warmte van het water registreert.
Is de temperatuur te hoog of te laag, dan geeft het instrument een signaal door aan het thermostaatventiel en sluit dit de toevoer af.
Het warme water stroomt langzaam door de vloerverwarmingsbuizen en geeft haar warmte af aan de vloer.
Het afgekoelde water komt terug in een verzamelkoker in de verdeler, waar het gedeeltelijk terug naar de warmtebron wordt gepompt om opnieuw op te warmen.
Vloerverwarmingsgroepen met verschillen in omvang kun je inregelen door middel van inregelafsluiters.
Deze zorgen dat de verschillende groepen onder evenveel druk staan.
Op een open verdeler met pomp kunnen debietmeters per groep worden aangebracht, om de doorstroom in liters per minuut af te lezen.
Een andere optie is de toepassing van elektrische kleppen die - aangestuurd door thermostaten - de groepen open en dicht kunnen schakelen.
Gesloten verdeler en stadsverwarming
Een gesloten verdeler heeft geen ingebouwde pomp en kan geen koud en warm water mengen.
Daarom wordt een gesloten verdeler vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur vaak is begrensd op 45°C.
Tip: De opwarming van het water in de buizen van de vloerverwarming gebeurt veel efficiënter met een warmtepomp.
Is je woning voorzien van stadsverwarming? Dan moet de verdelerunit voor de vloerverwarming aan bepaalde voorwaarden voldoen.
Je energiebedrijf kan je hierover inlichten.
De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten.
Verandert er iets aan de verwarmingsinstallatie in je woning? Geef dit dan aan de leverancier van de stadsverwarming.
Je leverancier compenseert dan het daarmee gepaard gaande waterverlies in het stadswarmtenet.
Installatie en afstemming
Wil je op de verdeler je vloerverwarming inregelen? Dan raden we een comfort verdeler aan.
Deze is uitgerust met flowmeters, zodat je het aantal liters water dat per minuut door de groepen stroomt nauwkeurig in kunt regelen.
Daarnaast is deze verdeler uitgerust met een lage temperatuur ventiel. Dit maakt het mogelijk om de verdeler hydraulisch actief te maken.
Naast de twee eerder genoemde stalen verdelers kun je ook kiezen voor een kunststof verdeler met losse pompmodule.
In de basis is de werking hetzelfde als een stalen verdeler, alleen door de kunststof behuizing is deze verdeler beter geschikt om te koelen.
Let op! Je warmtebron dient wel geschikt te zijn om te koelen.
Stap je over naar een warmtepomp? Achter het buffervat van een warmtepomp zit doorgaans een pomp die sterk genoeg is om het water van de vloerverwarming rond te pompen.
Daarmee heb je geen verdeler met pompmodule nodig.
De warmtepomp zorgt ervoor dat het water op de gewenste temperatuur is. De verdeler verdeeld het water over je vloerverwarmingssysteem.
Koelt het water af? De kunststof verdelers zonder pomp zijn er in twee varianten: Distriheat kunststof verdeler en een modulaire kunststof verdeler.
Echter zit het verschil in het aantal groepen: zo kan de Distriheat verdeler tot 14 groepen aan, en de modulaire verdeler tot 20 groepen.
Wordt jouw woning verwarmt door middel van stadsverwarming? Dan is het raadzaam navraag te doen bij jouw energieleverancier over de regels omtrent het plaatsen van de verdeler.
Goed om te weten is dat het niet mogelijk is om met stadsverwarming te koelen.
Bedrijf en service
Heb je al een verdeler en wil je deze aansluiten? Een vloerverwarming verdeler is een cruciaal onderdeel van een vloerverwarmingssysteem.
De verdeler zorgt ervoor dat het warme water uit de cv-installatie gelijkmatig wordt verdeeld door de groepen vloerverwarming.
Hierdoor wordt de warmte gelijkmatig over de ruimte verspreid en ontstaat er een aangename temperatuur in je huis.
Een vloerverwarming verdeler wordt aangesloten bij zowel het infrezen als traditional leggen van een vloerverwarming.
