Specificaties en handleiding van de MSI Z97 Gaming 5

Wat is veranderd is de naamgeving: geen achtervoegsels als G45 en GD65 meer, maar MSI doet 't op z'n BMW's: Gaming 3, Gaming 5 en Gaming 7.

De Gaming 5 biedt drie PCI-Express x16 sloten en vier keer PCI-Express x1.

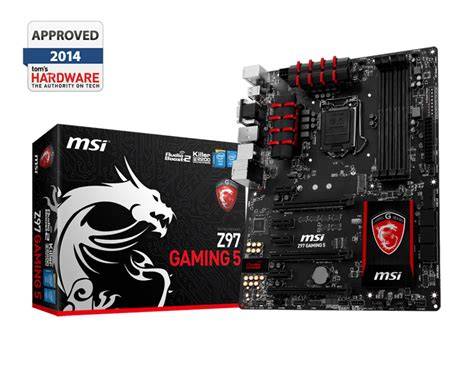

Net als voorgaande MSI Gaming borden zijn ook de nieuwe varianten keurig uitgevoerd in zwart met rode kleurstelling, met nieuw ontworpen koelblokken, waarbij we op de chipset MSI's Gaming Series logo terugvinden, dat we ook kennen van bijvoorbeeld de gaming-videokaarten en -laptops.

De PCB is keurig zwart en ontdaan van alle overbodige logo's.

De PCI-Express slots kunnen werken in 16/0/0, 8/8/0 en 8/4/4 modi doordat de derde x16-slot lanes van de CPU komen.

Voor opslag is er dus een M.2-slot en zes SATA600-connectors.

SATA 5 en 6 worden volgens de handleiding om onduidelijke reden buiten werking gesteld wanneer je een M.2 SSD plaatst.

Het bord biedt 6x USB 3.0 (4x extern) en 8x USB 2.0 (eveneens 4x extern).

Twee van de USB-poorten hebben een stroomvoorziening die is afgeleid van de 12V rails van de voeding, waardoor MSI een strakke 5,0 spanning kan garanderen.

Het moederbord maakt gebruik van de Realtek ALC1150 audio-codec, de beste keuze uiteraard, en dan gecombineerd met de Creative Sound Blaster Cinema software.

Deze software biedt veel, goede mogelijkheden voor het up- en downmixen van meerkanaals audio.

Voor wie stereo speakers of een headset gebruikt is dat zonder meer een toegevoegde waarde.

Het bord heeft een krachtige koptelefoon voorversterker waar MSI een unieke functionaliteit aan heeft toegevoegd: je kunt de versterker optioneel via een los (en meegeleverd) kabeltje rechtstreeks van stroom uit de voeding voorzien.

Volgens MSI kan dat voor minder ruis en storing zorgen dat wanneer de stroomvoorziening zoals gebruikelijk helemaal via het moederbord vanuit de ATX-connector wordt betrokken.

Via een schakelaar kun je wisselen tussen standaard en losse stroomvoorziening.

Wij krijgen niet aangetoond dat het een verschil maakt, het is iets voor de puristen zeg maar.

Voor de Gigabit LAN-aansluiting maakt MSI net als hij haar eerdere Gaming moederborden gebruik van de Killer E2205 chip.

Als monitoraansluitingen vinden we HDMI, DVI en VGA.

Er is dus helaas geen derde digitale aansluiting.

Vermoedelijk meer marketing dan nuttig: de PS/2-aansluiting en twee USB 2.0 poorten zijn gold plated uitgevoerd.

Volgens MSI zodat je extra vaak je toetsenbord en muis kunt verwisselen, bijvoorbeeld als je naar LAN-parties gaat.

Als extra features vinden we een HEX-display en voltage meetpunten.

Die laatste zijn echter als soldeerpunten uitgevoerd en zodoende niet het toppunt van gebruiksvriendelijk.

Een OC Genie knop mist dit bord, maar deze zit wel direct op het startscherm van de BIOS verstopt.

De BIOS is lekker compleet en zoals hiervoor besproken.

De MSI Z97 Gaming 5 is een moederbord met Intel Z97 chipset en een micro ATX formfactor.

Het ondersteunt drie PCIe x16 2.0/3.0 slots en twee PCIe x1 slots.

Het geheugen ondersteunt DDR3 tot maximaal 32 GB verdeeld over 4 DIMM slots.

De processor socket is LGA 1150 (Socket H3).

Het heeft aansluitingen voor USB 3.0 en USB 2.0 aan de achterzijde en interne headers voor USB 2.0.

Het ondersteunt opslag met SATA, SATA II en SATA III interfaces en biedt 6 SATA-poorten aan.

Het bevat een CPU-koeler aansluiting, een chassisinbraakconnector en 2 chassisventilator aansluitingen.

Het bord biedt ook frontpaneel-audioconnector en TPM-connector.

Netwerk is Gigabit Ethernet met Realtek controller.

De audio-uitgangskanalen ondersteunen 7.1 kanalen en gebruik Realtek ALC892 audiochip.

Monitormogelijkheden omvatten VGA, DVI-D en HDMI op de achterzijde; er is één DisplayPort en één HDMI-poort.

BIOS en OC-functionaliteiten maken dit bord aantrekkelijk voor overklokken en enthusiast gebruik.

Het model is ontworpen voor standaard bouw en biedt stabiliteit en duurzaamheid met hoogwaardige materialen.

• PCIe slots: 3x x16, 4x x1
• Opslag: M.2-slot, 6x SATA3
• USB: 6x USB 3.0 (extern 4), 8x USB 2.0 (extern 4)
• Netwerk: Killer E2205 Ethernet
• Audio: Realtek ALC1150 met Sound Blaster Cinema

Bekijk hier gratis de handleiding van de MSI Z97M-G43. Deze handleiding valt onder de categorie moederborden en is door 4 mensen gewaardeerd met een gemiddelde van een 9.1.

Onderstaande specificaties en beschrijvingen zijn samengevoegd uit meerdere bronnen en geven een beeld van de MSI Gaming 5-serie en de Z97-chipset familie.

Belangrijkste specificaties in overzicht
