Radiatoren Aansluiten en Afstellen: Een Uitgebreide Gids

Introductie tot Radiatoren en hun Aansluiting

Convectoren en radiatoren vormen een cruciaal onderdeel van elk verwarmingssysteem. Een correcte installatie is essentieel voor een efficiënte en veilige werking. Gedurende het installatieproces kunnen er echter diverse fouten optreden, wat de prestaties van het systeem kan beïnvloeden. Dit artikel biedt een gedetailleerde uitleg over het aansluiten en afstellen van radiatoren, met speciale aandacht voor het voetventiel en het eenpijpssysteem.

Voorbereidingen voor het Aansluiten van een Radiator

Voordat u een nieuwe radiator kunt installeren, is het belangrijk om enkele voorbereidende stappen te doorlopen. In het geval van het vervangen van een oude radiator, is het cruciaal om eerst de stekker uit de cv-ketel te halen om de verwarming veilig uit te schakelen. Vervolgens dient de te vervangen radiator te worden leeggemaakt en gedemonteerd. Dit begint met het dichtdraaien van de radiatorkraan bovenaan en het voetventiel onderaan de radiator.

Het Monteren van het Onderblok en de Radiator

Na de demontage kan de nieuwe radiator worden aangesloten. Plaats de radiator verticaal voor een vlottere werking. Neem het onderblok, dat de verbinding tussen de radiator en de aanvoer- en retourleidingen verzorgt, bij de hand. Breng indien nodig afdichting aan op de schroefdraad, bijvoorbeeld met teflon of afdichtingsdraad, en schroef het onderblok stevig in de aansluitingen van de radiator.

Vervolgens dient de afstand van de zijkant van de radiator tot het midden van de eerste aansluiting van het onderblok te worden gemeten. Teken het middelpunt van de aansluiting van het onderblok op de achterkant van de radiator af en meet vervolgens de afstand tot de onderkant van de radiator. Zet deze afmetingen ook over op de muur.

Bevestigen van de Ophangbeugels

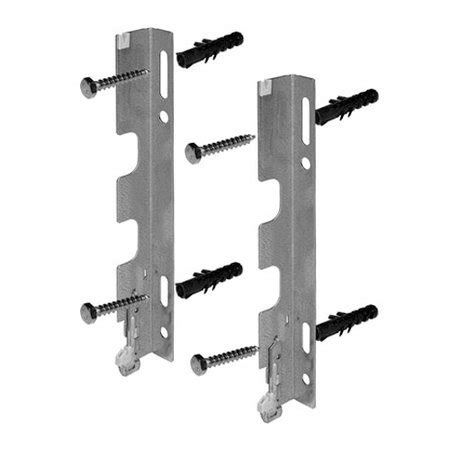

De volgende stap is het bevestigen van de ophangbeugels aan de muur. Op de meeste radiatoren zijn beugels aan de achterkant gemonteerd; u hoeft dan alleen nog de bijbehorende ophangbeugels aan de muur te monteren. Meet de afstand van de zijkant van de radiator tot het midden van een ophangbeugel. Doe hetzelfde voor de onderkant, door de ophangbeugels van de radiator op de muurbeugels te plaatsen om de juiste afmetingen te bepalen. Teken vervolgens de afstand van de onderkant van de radiator tot de onderkant van de ophangbeugel uit op de muur.

Boor gaten in de muur voor de ophangbeugels, voorzie deze van pluggen en schroeven, en bevestig de beugels stevig aan de muur. Controleer of de beugels correct hangen, zodat de radiator opgehangen kan worden.

Aansluiten van de Leidingen

Verwijder het onderblok tijdelijk, maar zorg ervoor dat de koppeling op zijn plaats blijft in de radiator. Bevestig de radiator aan de muur. Verwijder vervolgens de knelkoppelingen van het onderblok. Plaats het onderblok op de aanvoer- en afvoer aansluiting en teken af waar de meerlagenbuis eventueel ingekort moet worden. Kort de leidingen in met een tang.

Als de leidingen de correcte lengte hebben, kalibreer dan de meerlagenbuis met een kalibreerhulpstuk. Dit zorgt ervoor dat de buis weer perfect rond is, waardoor de koppelingen correct en lekvrij gemonteerd kunnen worden. Door het afsnijden van de meerlagenbuis kunnen de rondingen vervormen; een kalibreerhulpstuk herstelt deze.

Nadat de meerlagenbuis is gekalibreerd, sluit u het onderblok aan op de meerlagenbuis. De meeste radiatoren hebben een stijgbuis, waardoor deze niet handmatig geïnstalleerd hoeft te worden. De radiatorkraan of thermostatische kraan kan vervolgens eenvoudig op de daarvoor bestemde plek worden vastgeschroefd, aangezien zowel de kraan als de aansluiting voorzien zijn van schroefdraad.

Belangrijk: Zet de thermostatische kraan op stand vijf voordat u deze vastdraait.

Installatie van Extra Componenten

Monteer aan de andere kant van de radiator een radiatorstop of blindstop. Dit is nodig als de radiator aan twee kanten aangesloten kan worden en er nog een opening is aan de zijde waar geen kraan wordt geplaatst. Vervolgens monteert u bovenaan de radiator de ontluchter.

Belang van het Voetventiel en de Aan/Afvoer

Het correct identificeren van de aanvoer en afvoer van de radiator of convector is cruciaal. Een veelgemaakte fout is het aansluiten van de afvoerleiding op de aanvoer en vice versa. Bij een bestaande installatie kan dit gecontroleerd worden door de thermostaat omhoog te zetten en de radiatorkraan open te draaien. De leiding die het snelst opwarmt, is de aanvoer; de koude leiding is de retour.

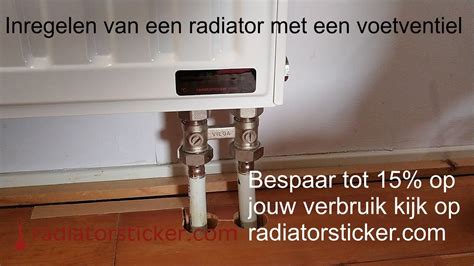

Vaak wordt een thermostaatkraan geplaatst, maar wordt het voetventiel op de retour vergeten. Dit ventiel maakt het mogelijk de radiator af te sluiten voor demontage, zonder het volledige systeem af te tappen. Het voetventiel speelt ook een rol bij de warmteverdeling; een verkeerd afgesteld ventiel kan leiden tot ongelijke warmte.

Werking van het Voetventiel

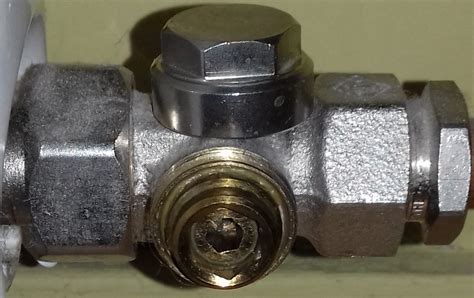

Het voetventiel bevindt zich meestal onderaan de radiator, vaak afgedekt met een plastic kapje. Door dit ventiel dicht te draaien, kan de radiator worden afgesloten. De mate waarin het voetventiel moet worden dichtgedraaid, is afhankelijk van de afstand tot de cv-ketel: hoe korter de afstand, hoe verder het ventiel dichtgedraaid moet worden.

Bij sommige systemen, zoals een eenpijpssysteem, is het voetventiel essentieel voor de regulering. Het voetventiel kan met een inbussleutel worden bediend. Een stand van 0% betekent dat er geen water naar de radiator gaat, maar dat de volledige aanvoer direct naar de retour wordt geleid. Een stand van 100% betekent dat de radiatorkraan de flow regelt.

Het Eenpijpssysteem: Kenmerken en Uitdagingen

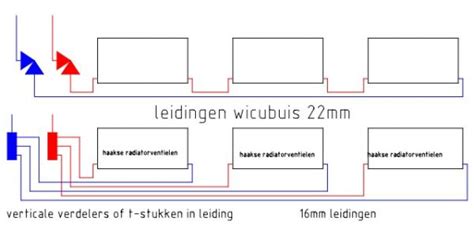

Een eenpijpssysteem maakt gebruik van één leiding voor zowel de aanvoer als de retour van verwarmingswater. De afvoer van de ene radiator dient als aanvoer voor de volgende in serie. Dit bespaart op materiaal, maar kan leiden tot temperatuurverschillen tussen de radiatoren, aangezien het aanvoerwater steeds kouder wordt naarmate het verder in het systeem komt.

Om dit te compenseren, moeten de radiatoren in een eenpijpssysteem vaak groter worden ontworpen naarmate ze verder van de ketel verwijderd zijn. Het correct inregelen van de voetventielen is cruciaal voor een gelijkmatige warmteverdeling. Een bypass in het onderblok kan helpen om circulatie te behouden, zelfs wanneer een radiator is afgesloten.

Een 50% onderblok laat water doorstromen wanneer de radiator gesloten is, maar dit kan weerstand veroorzaken. Een 100% onderblok zorgt ervoor dat al het water naar de volgende radiator gaat wanneer de eerste gesloten is, mits de leidingen dit toelaten.

Belang van Ontluchting en Doorstroming

Lucht in het verwarmingscircuit belemmert de warmteoverdracht. Het is daarom belangrijk om het systeem regelmatig te ontluchten, vooral na het installeren of vervangen van een radiator. Moderne systemen kunnen gebruik maken van vuil- en luchtafscheiders die het ontluchtingsproces automatiseren, wat leidt tot een efficiëntere verwarming en lager gasverbruik.

Een goede doorstroming is essentieel voor een optimaal rendement. Bij verticale radiatoren kan een stromingsbuis (stijgpijp) nodig zijn om te zorgen dat het warme water de onderkant van de radiator bereikt. Bij horizontale radiatoren met een onderaansluiting kan een insertventiel gebruikt worden. Dit ventiel, gecombineerd met een H-blok, kan een aparte thermostaatkraan overbodig maken.

Optimale Plaatsing en Ruimte Rond Radiatoren

Radiatoren en convectoren hebben voldoende ruimte nodig aan de onder- en bovenkant voor optimale luchtcirculatie. Houd idealiter 10 tot 15 cm vrije ruimte onder en boven de radiator. Bij convectoren wordt zelfs aangeraden om geen vensterbank boven de unit te plaatsen.

De locatie van de radiator ten opzichte van de cv-ketel kan ook invloed hebben op de prestaties. Radiatoren die verder weg staan, ontvangen mogelijk koeler water. In dat geval kan het nodig zijn om de voetventielen van de dichterbij geplaatste radiatoren iets te knijpen om een betere verdeling te realiseren.

Cv-ketel en Radiator Compatibiliteit

Moderne HR cv-ketels werken vaak op een lagere temperatuur dan oudere modellen. Dit kan betekenen dat oudere radiatoren of convectoren mogelijk vervangen moeten worden om efficiënt te kunnen verwarmen. Hoewel moderne ketels vaak de mogelijkheid bieden om de aanvoertemperatuur te verhogen, kan het in sommige gevallen nodig zijn om alle radiatoren te vervangen voor een optimale werking.

De ideale situatie is dat de cv-ketel zich dicht bij de radiatoren bevindt. Wanneer er lange leidingen zijn, koelt het water onderweg af. Dit kan gecompenseerd worden met bijvoorbeeld een inregelkit.

Troubleshooting: Problemen met Radiatorwarmte

Indien een radiator niet naar behoren verwarmt, kunnen diverse factoren een rol spelen. Controleer of de thermostaatkraan correct functioneert en of het pinnetje achter de knop niet vastzit. Een thermostatische kraan regelt de toevoer van warm water; wanneer de gewenste temperatuur is bereikt, sluit deze de toevoer af. Het is raadzaam om radiatorkranen in de ruimte met de thermostaat op de laagste stand te zetten om te voorkomen dat deze te vroeg afslaan.

Als een radiator, ondanks dat deze warm aanvoelt, de ruimte niet goed op temperatuur krijgt, kan dit duiden op een onderdimensionering van de radiator of een probleem met de doorstroming. Het knijpen van de voetventielen van andere radiatoren kan helpen om meer warm water naar de betreffende radiator te leiden.
