Flowmeters op vloerverwarming verdelers spelen een cruciale rol in het optimaal functioneren van een vloerverwarmingssysteem. Flowmeters bij ROBOT Vloerverwarming integreren we flowmeters om de efficiëntie en het comfort van ons systeem aanzienlijk te verbeteren.
Waarom flowmeters essentieel zijn voor vloerverwarming
Disbalans in het debiet betekent onnodige energieverspilling. Een uitgebalanceerd systeem zorgt voor een gelijkmatige warmteverdeling, wat energieverlies minimaliseert. Door het debiet nauwkeurig met flowmeters af te stemmen, kunnen ruimtes efficiënter worden verwarmd met minder energieverbruik. Dit resulteert in lagere stookkosten en een duurzamer verwarmingssysteem.
Nauwkeurige debietregeling per groep
Elke vloerverwarmingsgroep heeft verschillende buislengtes, afhankelijk van de ruimte die wordt verwarmd. Flowmeters maken het mogelijk om het waterdebiet voor elke groep individueel in te stellen. Zo kunnen alle groepen perfect in balans worden gebracht, ongeacht de leidinglengte. Dit voorkomt dat sommige ruimtes te warm worden terwijl andere onvoldoende verwarmd blijven.
Hoe werkt een flowmeter?
Het waterdebiet wordt gemeten op basis van het principe waarbij een stromingsbreker zich verplaatst in een meetbuis. De positie van de stromingsbreker in de meetbuis hangt af van het waterdebiet en de spanning van de veer. De stromingsbreker is via een lange stang verbonden met een indicator. De schaalverdeling op de indicator maakt het eenvoudig om het debiet nauwkeurig af te lezen. Met de rode stelknop kan de openingssectie van de klep worden aangepast, waardoor het gewenste waterdebiet eenvoudig kan worden ingesteld of volledig kan worden afgesloten.
Memory-stopfunctie: Nadat het juiste waterdebiet is ingesteld met de rode knop, verwijder je de rode knop en draai je de rode memory-stopring tegen de klok in naar beneden. Plaats vervolgens de rode knop terug op de flowmeter. Dit voorkomt dat de flowmeter verder wordt opengedraaid dan de vooringestelde stand, terwijl hij nog steeds kan worden afgesloten.
METEN IS WETEN: debietmetingen en waterzijdig inregelen

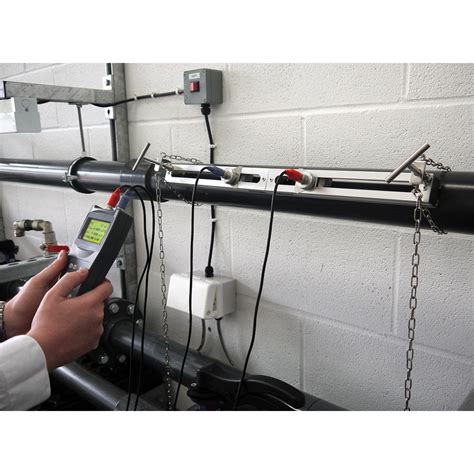

Vloerverwarming debiet meten is essentieel voor de goede werking van vloerverwarmingsinstallaties; waterhoeveelheden moeten afgestemd zijn op het af te geven vermogen. Een onbalans in het debiet leidt tot verlies van efficiëntie. De meest nauwkeurige methode is de ultrasoonmethode met clamp-on ultrasone flowmeters die aan de buitenkant op de buis worden geklemd, waardoor de buis niet geopend hoeft te worden.
Bij waterzijdig inregelen wordt per afgiftepunt de instelling bepaald. De liters per uur worden tot twee decimalen gemeten. Een bijkomend voordeel is dat installatiefouten aan het licht komen. Voorwaarde voor een goed functionerende inregeling is dat het debiet klopt.
Soorten verdelers en hun rol bij inregelen
Een vloerverwarmingsverdeler zorgt ervoor dat het water in je buizen met een constante temperatuur verdeeld wordt. De pomp van de verdeler laat het water circuleren; bij afkoelen daalt de ruimtetemperatuur. De thermostaatkraan voegt bij, indien nodig, warm water uit cv-installatie toe aan het systeem. De voeler controleert de watertemperatuur en het afgekoelde water wordt deels opgeslagen in de verdeler.
De meest eenvoudige optie is de projectverdeler (stalen verdeler met A-label pomp). Wil je op de verdeler je vloerverwarming inregelen? Dan raden we een comfort verdeler aan. Deze is uitgerust met flowmeters, zodat je de hoeveelheid liters per minuut door elke groep nauwkeurig kunt regelen. Ook heeft deze verdeler een lage temperatuur ventiel om hydraulische activiteit mogelijk te maken.
Bovendien zijn er kunststof verdelers met losse pompmodule. In de basis werkt dit gelijk aan de stalen verdeler, maar de kunststof behuizing maakt koelen gemakkelijker. Let op: de warmtebron moet geschikt zijn om te koelen.
Back-end opties: achter warmtepompystemen zit vaak een pomp die het water door de vloerverwarming pompt, waardoor soms geen verdeler met pompmodule nodig is. Bij stadsverwarming kunnen regels omtrent verdelerplaatsing gelden; informeer bij de energieleverancier en onze klantenservice.
Hoe werkt een vloerverwarmingsverdeler verder?
De verdeler verdeelt het water over je vloerverwarmingssysteem en houdt rekening met de pomp en de thermostaatkraan. De voeler en de verdeler treffen samen maatregelen zodat het water op de gewenste temperatuur blijft en de resterende watermassa weer teruggepompt wordt naar cv-ketel voor opwarming.
Stappenplan: inregelen van vloerverwarming met flowmeters
- Controleer de basisinstellingen: zorg voor werkende pomp, volledig gevuld systeem, openstaande groepen en een constante thermostaattemperatuur van circa 21°C.
- Meet de temperatuur per ruimte: gebruik een digitale thermometer, noteer verschillen en identificeer over- of onderverwarming.
- Stel de juiste doorstroming per groep in: bekijk de flowmeters, noteer huidige doorstroming (gemiddelde waarde 1-2 l/min per groep), pas met het instelwiel aan.
- Houd rekening met ongelijkmatige verdeling: niet alle groepen tegelijk inregelen; luchten van het systeem kan verkeerde weergave geven.
- Weeg tijd en nauwkeurigheid mee: neem genoeg tijd voor afstemming; resultaten komen pas na zorgvuldige afstelling.
Hybride en onderhoudsaspecten: bij problemen met flowmeters kan vuil- of kalkaanslag de werking belemmeren; reiniging kan helpen. Een RVS vloerverwarmingsverdeler biedt duurzaamheid en corrosiebestendigheid. Vervanging kan nodig zijn bij lekkages, onjuiste metingen of bevestiging dat meter vastzit.
Technische ondersteuning en service
MAGNUM Heating levert hoogwaardige componenten zoals RVS verdelers en flowmeters. Onze specialisten kunnen flowmeterproblemen vervangen of repareren en het hele systeem afstellen voor maximaal comfort en efficiëntie. Onze technici kunnen ook adviseren over de interactie met warmtepompen en de optimale aanvoer- en retourtemperaturen.
Inregelen vloerverwarming
Vloerverwarming en flowmeters in de praktijk
Wanneer je vloerverwarming wordt ingeregeld met flowmeters, kan de exacte hoeveelheid water per m2 bepaald worden. Het bepalen van liters per m2 is cruciaal voor efficiëntie, en het totaal berekenen van het circulerende watervolume afhankelijk van het verwarmde oppervlak en buislengte. Onze specialisten berekenen professioneel hoeveel liter water per m2 nodig is, zodat het systeem comfortabel en energiezuinig functioneert.
Bij nieuwbouw of renovatie is het raadzaam om waterzijdig inregelen als oplossing te beschouwen. Dit helpt inzichtelijk te maken waar installatiefouten zitten en waar aanpassingen nodig zijn. Voor advies op maat en nauwkeurige berekeningen kunt u contact opnemen met onze specialisten.
Samenvatting van kernpunten
- Flowmeters bieden per groep controle over de doorstroming en zorgen voor balans.
- Ultrasone flowmeters maken installatie niet-invasief en nauwkeurig.
- Een goed afgestelde verdeler verbetert comfort en verlaagt energiekosten.
- Onderhoud en tijdige vervanging van flowmeters verlengen de levensduur van het systeem.
- Waterzijdig inregelen helpt om installatiefouten te detecteren en te corrigeren.
