Er bestaan nog steeds veel misverstanden over de functie van wapening en het ontstaan van scheurvorming in betonvloeren. Door gebruik van wapening is scheurvorming (haarscheurtjes) in betonvloeren beheersbaar, maar helaas niet te voorkomen. Bij al deze spanningen gaat het om vormveranderingen van het materiaal waaruit trekspanningen komen, vooral in de bovenlaag. Worden deze spanningen te hoog, dan ontstaan scheuren. Deze tekst gebruikt een combinatie van enkele hoofduitersten en details uit het materiaal om tot een samenhangend overzicht te komen van wapening, berekeningen, toepassing en regelgeving.
Het ontwerpen en realiseren van waterdichte ondergrondse constructies behoort tot de grootste bouwtechnische uitdagingen. Bij schade aan kelders is de oorzaak vaak niet een 'verkeerde berekening', maar het niet onderkennen van een mechanisme dat tot schade leidt in het ontwerp- of uitvoeringsstadium. Belang van Opdrijfberekening en Belastingen Bij het bouwen van een kelder is het uitvoeren van een opdrijfberekening van cruciaal belang. Deze berekening bepaalt de stabiliteit van de constructie en of de kelder kan opdrijven onder invloed van grondwater.
Fundamentele belastingen bij kelderbouw
Bij de berekening van een kelder spelen verschillende belastingen een rol: Het eigen gewicht van de keldervloer, het eigen gewicht van de kelderwanden, de blijvende bovenbouwbelasting, de opwaartse belasting van het grondwater.
Het eigen gewicht van de keldervloer wordt berekend door de afmetingen te vermenigvuldigen met de dikte en het gewicht van beton. Voor een vloer van 10 m x 20 m met een dikte van 0,4 m en beton met een gewicht van 25 kN/m³ resulteert dit in een belasting van 2000 kN. Het eigen gewicht van de kelderwanden wordt berekend door de omtrek van de wanden te vermenigvuldigen met de hoogte, de dikte en het gewicht van beton. Voor wanden met een omtrek van 2 x 10 m + 2 x 20 m, een hoogte van 4 m en een dikte van 0,3 m, met beton van 25 kN/m³, leidt dit tot een belasting van 1800 kN.
Na het berekenen van de belastingen moet het evenwicht gecontroleerd worden. Dit gebeurt door de belastingen te vermenigvuldigen met de juiste factor (0,90) en te vergelijken met de opwaartse belasting (1,00). In een voorbeeld bleek dat het evenwicht niet voldeed, wat aangeeft dat aanvullende maatregelen nodig zijn om opdrijven te voorkomen.
Grondwater en constructieve maatregelen
De grondwaterstand speelt een cruciale rol in de berekening van een kelder, aangezien deze van invloed is op de opwaartse belasting. Zowel de minimale als de maximale grondwaterstanden zijn van belang. Bij de bouw van een kelder wordt vaak een bouwkuip gemaakt waarin de grondwaterstand tijdelijk wordt verlaagd. Na het uitharden van het beton is het wenselijk om deze maatregelen zo snel mogelijk te beëindigen.
Er zijn verschillende constructieve maatregelen die kunnen worden genomen om opdrijven te voorkomen: Het toepassen van trekpalen, het versterken van de betonvloer, het aanbrengen van een spouw tussen de wanden, zoals een 'doos-in-doos-constructie', waarbij vocht via een spouw kan worden afgevoerd.
Technische aspecten van kelderconstructies
Bij de berekening van een kelder zijn diverse aspecten van belang: De afmetingen van de kelder, de dikte van de vloer, de verschillende belastingen, de grondwaterstanden, de technische uitvoering van de constructie, zoals het gebruik van wapening en de verdeling van belastingen over wanden en vloeren. De waterdichtheid van een betonnen structuur is onder meer afhankelijk van de eigenschappen en de dikte van het beton, evenals van de voorziene wapening. De gewenste dichtheidsklasse dient opgegeven te worden in het bijzondere bestek, conform TV 250. De dikte van de betonnen wand moet bepaald worden conform de aanbevelingen uit TV 247. Zowel de dikte van de kelderwand en de draagvloer, als de sectie van de wapening, moeten berekend worden volgens de norm NBN EN 1992-3.
Rol van het studiebureau en positionering van wapening
Het studiebureau kan de plaatsingsrichting van de wapeningsnetten in de kelderwand expliciet aangeven, zowel in de tekst als op het plan, indien dit belangrijk is. De positionering van horizontale wapeningsstaven aan de buitenzijde kan voordelen opleveren voor wanden die waterdichtheid moeten verzekeren.
Uitvoering en betonnering
De bovenzijde van de draagvloer moet voldoende vlak zijn om een goed aansluitende plaatsing van de wandbekisting toe te laten. Indien er openingen tussen de vloerplaat en de wandbekisting aanwezig zijn, moeten deze afgedicht worden vóór het storten van het beton om te voorkomen dat cementmelk wegvloeit. Dit zou grindnesten kunnen veroorzaken, waardoor het risico op infiltraties toeneemt. De rand van de vloerplaat moet op voorhand gereinigd worden om een goede hechting bij de tweede betonneringsfase te verkrijgen. Loszittende delen en cementmelk moeten verwijderd worden.
Om de wandbekisting te kunnen plaatsen, kan ervoor gekozen worden de vloerplaat iets breder te laten uitvoeren (minimaal 100 mm). Hierdoor kunnen de wandbekistingen gemakkelijker op hetzelfde niveau worden aangebracht. Alternatief kan de buitenste bekisting ook steunen op de randbekisting van de vloer of op een houten balk. De kelderwand kan zo snel mogelijk na de draagvloer gestort worden om spanningen door differentiële krimpwerking te beperken. De betonsamenstelling wordt bepaald in samenspraak met het studiebureau. De onderzijde van de muur kan ook uitgevoerd worden met een beton samengesteld uit fijnere granulaten (D max = 7 mm) en een hogere consistentieklasse (S4).
Wapeningsmaterialen en rekentools
Hulpmiddelen voor bestelling van wapeningsmaterialen en rekentools zijn beschikbaar bij Betonstaal.nl. Enkele voorbeelden: Bouwstaalmatten Calculator, Bereken het Gewicht van Betonstaal, Formule voor Aantal Supportliggers, Richtlijnen voor Afstandhouders, Bodemplaat Haringen Gebruiken. Voor vragen over de hoeveelheid benodigde materialen kan contact opgenomen worden met Betonstaal.nl. Levering en Kwaliteit Betonstaal.nl levert producten volgens normeringen zoals Eurocode en KOMO/Kiwa. Wapening kan als bouwpakket geleverd worden, inclusief montagetekeningen en bouwinstructie, en digitaal 3D wapeningsontwerp voor eenvoudige en complexe projecten. De levertijden variëren per product.
Betondekking en staafafstand
De betondekking is de afstand tussen de buitenkant van het beton en het dichtstbijzijnde wapeningsstaal, en is cruciaal om roestvorming te voorkomen. De minimale dekking is afhankelijk van milieuklasse, sterkteklasse en duurzaamheid. Een goede betondekking ligt doorgaans tussen 40-50 mm. Ook de afstand tussen wapeningselementen moet aan regels voldoen: de minimale afstand tussen twee staven moet ten minste gelijk zijn aan de diameter van de staaf of de grootste korrel van het toeslagmateriaal plus 5 mm of 20 mm in sommige gevallen.
Economische overwegingen en praktische tips
De goedkoopste kelderbouw kan bestaan uit metselwerk van betonblokken, maar waterdichtheid, krimp en scheurvorming vereisen expertise. Een goede wapeningskeuze en juiste plaatsing verlengen de levensduur van de vloer aanzienlijk. Voor een vloer met vloeistofdichte eisen gelden hogere wapeningseisen en dikten. De keuze tussen hoofdwapening, bijlagswapening, soort beton en dikte bepaalt kosten en veiligheid. Voor woongebouwen kan een constructeur of bouwbegeleider worden ingeschakeld om de juiste dikte en wapening te bepalen en ongewenste verschuivingen te voorkomen.
Praktische vuistregels en berekeningen voor betonvloeren
Verschillende vuistregels en berekeningsregels komen aan bod voor de benodigde dikte en wapening. Een veelgebruikte vuistregel voor overspanningen tot 7 m is lengte door 25 plus extra randvoorwaarden. Voor constructies in woningen geldt vaak een minimale bouwlaagdikte rond 220 mm voor standaard vloeren met beperkte punt- of lijnlasten, maar bij hogere belastingen of strengere eisen (bv. vloeistofdichtheid) kan meer wapening en dikte vereist zijn. Voor een woning- of utiliteitsvloer met vloerverwarming kan de totale laagdikte en de positie van wapening invloed hebben op de afwerklaag en de isolatie. De dekking onder vloerverwarming mag niet te laag zijn; vaak wordt gezocht naar een balans tussen sterkte, waterdichtheid en warmtegeleiding.
Veelvoorkomende soorten wapening

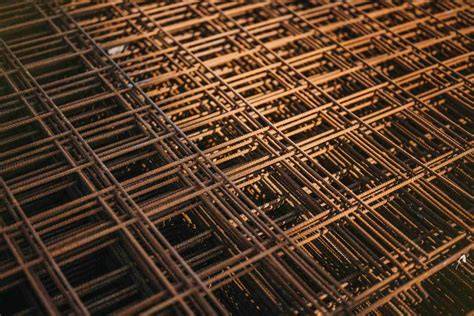

- Wapeningsnetten: rasters van staal die snel over grote oppervlakken kunnen worden gelegd.
- Staalstaven: bij hogere belastingen worden staafwapening toegepast.
- Kunststofwapening: voor lichtere toepassingen.
- Glasvezelversterking: decoratieve toepassingen of specifieke scheurbeperking.
Dubbele wapening wordt toegepast bij zware belastingen of vloeren met grotere diktes (zoals meer dan 20 cm). De dubbele laag verhoogt buig- en treksterkte en voorkomt doorbuigen. De exacte hoeveelheid en lay-out dienen berekend te worden volgens normen en projectcondities.
Specifieke normen en regelgeving
De ontwerpregels evolueren; van traditionele berekeningen naar Eurocode 2, waarbij constructeurs kunnen kiezen tussen formules voor scheurwijdte of detailleringstabellen. NEN-normen bepalen de randvoorwaarden voor ontwerp, uitvoering en materiaalkeuze. Een stabiele en stevige ondergrond leidt tot minder buiging en scheurvorming. Voor vloeistofdichte vloeren gelden extra eisen aan wapening en afmetingen. De keuze voor betonklasse en wapeningsnetten is afhankelijk van de gewenste dichtheidsklasse en de specifieke toepassing.
Conclusies en aanbevolen praktijken
Een goede bedrijfsvloer combineert een juiste betondekking, passende wapening en zorgvuldige uitvoering. De wapening vangt trek- en buigspanningen op en voorkomt scheurvorming, maar scheurvorming kan nooit helemaal worden voorkomen. Voor kelder- en vloerontwerpen is een gedegen opdrijfberekening en rekening houden met grondwater noodzakelijk. Een constructief advies bij grote overspanningen en zware lasten is altijd aanbevolen.
Als u bouwt of renoveert, kan het nuttig zijn om contact op te nemen met ervaren partijen die werken volgens Eurocode 2 en de relevante NEN-normen. Leveranciers zoals Betonstaal.nl bieden rekentools en 3D wapeningontwerpen die u kunnen helpen bij het plannen en bestellingen. Voor technische vragen over benodigde wapening en afmetingen kunt u zich altijd tot een studiebureau wenden.
