Evolutie van Kanaalplaatvloeren: Van Prefab Bimsbeton tot Moderne Constructies

De periode tussen 1940 en 1990 markeerde een significante transformatie in de constructiewijze van betonskeletten en -vloeren, waarbij prefab beton grotendeels de plaats innam van ter plaatse gestort beton.

Historische Ontwikkeling van Betonnen Vloeren

Tot 1940 werden betonnen draagconstructies vrijwel uitsluitend ter plaatse gestort, wat resulteerde in een monolithische verbinding tussen vloeren, daken, kolommen en wanden. Voor grotere belastingen en overspanningen van meer dan vijf meter bleek een massieve, zware gewapende betonvloer echter een ongunstige sterkte-gewichtsverhouding te hebben. Om materiaal te besparen en gewicht te verminderen, begon men met het creëren van ribbenvloeren en roostervloeren. Verdere optimalisatie werd bereikt door het introduceren van holle ruimten in vlakke vloerplaten op plaatsen die constructief niet essentieel waren.

De behoefte aan snellere bouwprocessen en het vermijden van arbeidsintensieve bekistingen leidde in de jaren veertig tot de introductie van nieuwe prefab vloerelementen voor zowel woning- als utiliteitsbouw. De zogenaamde elementvloeren van de jaren vijftig konden worden onderverdeeld in balken-, ribben- en combinatievloeren.

Vroege Prefab Vloersystemen

Balkenvloeren bestonden al sinds het begin van de twintigste eeuw. Sommige typen elementen fungeerden deels als verloren bekisting, waarbij tijdelijke ondersteuning nog noodzakelijk was. Andere systemen waren zelfdragend en vereisten op de bouwplaats enkel een gewapende druklaag.

In de jaren zeventig kwamen plaatvloeren, T(T)-vloeren en staalplaatvloeren op de markt. De prefab tussenelementen werden vervaardigd uit materialen zoals terracotta, beton, lichtgewicht beton en isolatiemateriaal. Lichtgewicht beton uit de jaren veertig bestond doorgaans uit bimsbeton, met vulkanisch gesteente (puimsteen) als toeslagmateriaal. De prefab balken of vloerplaten waren vervaardigd uit gewoon beton, hardbeton en vanaf de jaren vijftig uit voorgespannen beton.

Balkenvloeren en Holle Balken

Tot 1940 werd prefab beton voornamelijk toegepast in balkenvloeren. Balken en smalle plaatvloeren werden opgebouwd uit naast elkaar geplaatste gewapende prefab balken of stroken, die massief of deels hol konden zijn met een breedte tot vijftig centimeter. De voegen werden met mortel gevuld, soms met wapening, en over de betonelementen werd meestal een gewapende druklaag aangebracht.

Vanaf circa 1900 waren diverse typen balkenvloeren beschikbaar, waaronder de Weense Visintinivloeren (tralieliggers), Siegwart holle balkenvloeren en Normaalfonvloeren. In de jaren veertig nam het aantal holle balkenvloeren toe, mede door de vraag naar geluiddemping, warmte-isolatie en een kortere bouwtijd.

• 1941: Wernink’s Betonmaatschappij leverde Norma betonvloeren op basis van I-vormige balken.
• Van Waning & Co: Introduceerde Wacobalken (N- en C-vormig), waarbij de C-vorm een holle vloer opleverde met betere isolatie.
• Rijnlandsche Betonbouw Maatschappij: Ontwikkelde RBM-balken, die eveneens resulteerden in een holle, vlakke vloer aan beide zijden.
• Amersfoortsche Betonmaatschappij: Bood de Abema vloer aan.

Innovaties met Bimsbeton en Nieuwe Elementen

In de jaren veertig werd bimsbeton toegepast voor vloeren vanwege de isolerende werking en het lagere gewicht. De Betondak leverde in 1942 Arkelplaat- en Arkelkassettenplaatvloeren van bimsbeton. Deze systemen lieten een sleuf (sponning) open tussen de elementen voor wapening, die na het vullen met beton en de deklaag een constructieve grindbetonnen ribbenvloer vormden die samenwerkte met de bimsbetonplaten.

De firma Oosthoek produceerde vergelijkbare bimsbeton plaatvloeren en een ranke T-balkenvloer van vijftig centimeter breed. Vanaf eind jaren veertig leverde Kwaaitaal-Vormbeton liggers in de vorm van holle gewelfde schaalsegmenten.

In de jaren vijftig werden elementen van klinker isolietbeton gebruikt, die volledig zelfdragend waren. Klinkerisoliet is een toeslagmateriaal van geëxpandeerde klei. De Kwaaitaalvloer (geproduceerd tussen 1965 en 1983) was wijdverbreid, maar kampte met problemen van roestende wapening.

Flevobeton introduceerde in 1964 het Flevo-systeem met segmenten, waarbij polystyreenschalen aan de onderkant konden worden bevestigd voor overspanningen tot 6,5 meter. Vanaf 1980 waren Flevo-segmenten voor begane grondvloeren verkrijgbaar met voorgevormde polystyreen vormstukken.

Ribbenvloeren en Varianten

De ribbenvloer werd in 1950 beschouwd als een overgang tussen de plaatvloer en de T-balkvloer. De eerste generatie ribbenvloeren werd vanaf de jaren dertig ter plaatse gestort op prefab elementen die op een ondersteuning lagen. Vanaf de jaren zeventig waren ribbenvloeren vaak zelfdragend met voorgespannen wapening.

Elementen voor gietbouwvloeren hadden een bredere onderflens, waardoor bij plaatsing naast elkaar sleuven (sponningen) ontstonden. De in deze sleuven geplaatste wapening, in combinatie met de in het werk gestorte betonnen druklaag, vormde een constructief sterke ribbenvloer. Wanneer de korte elementen onderling niet aansloten in de lengterichting, ontstonden dwarsribben, resulterend in een rooster(balk)vloer voor zwaardere belastingen.

Tijdens de bouw was tijdelijke ondersteuning van de elementen noodzakelijk, met uitzondering van systemen zoals Riwa- en B.B.B.-vloeren.

Materialen en Specifieke Systemen

Vanaf de jaren dertig ontstond een grote diversiteit aan elementen in vorm, afmetingen en materiaal, waaronder keramisch materiaal (klei), lichtbeton (hollith, bims, sintels, schuimlava) en gewoon beton.

• Bendor-Silica: Leverde een bijzonder systeem voor balkenvloeren, gebaseerd op holle keramische elementen van klei, bimszand en bruinkool.
• Riwa-vloeren (De Ridder & Co): Keramische elementen, bestaande uit een dubbele rij balkstenen met een centrale betonrib, konden ook tot balken worden gegoten.
• Cusveller-elementen: Vanaf 1950 beschikbaar voor het gieten van ribbenvloeren, gemaakt van hollith bimsbeton en gebruikt tot circa 1965.
• NEHOBO: Produceerde in de jaren tachtig bredere keramische ‘bekistingsstenen’ met een bredere onderflens voor ribbenvloeren. NEHOBO-Ideaalblokken werden gebruikt voor gewapende holle baksteen vloeren, waarbij stroken op de bouwplaats werden gemetseld en na verharding als prefab vloerdeel fungeerden.

NEHOBO vormde de elementen ook in de fabriek tot platen tot 1,2 meter breed door middel van trillen voor betere voegvulling.

Ribcassettevloeren

Een ribcassettevloer, ook wel cassetteplaatvloer genoemd, is een type prefab ribbenvloer. Een cassettevloerplaat (CVP) bestaat uit een dunne plaat van voorgespannen beton, dikkere zijribben en een onderzijde van polystyreenschuim. Deze geïsoleerde systemen, onder meer geproduceerd door Nebi, werden speciaal ontwikkeld als begane grondvloer voor woningbouw.

Combinatievloeren

Vanaf de jaren vijftig kwamen diverse typen combinatievloeren op de markt, ook wel broodjesvloeren of samengestelde vloeren genoemd. Ze bestonden uit prefab balken met tussenliggende blokken of vulelementen.

• Voordelen: Zelfdragend karakter en betere hanteerbaarheid van kleinere elementen ten opzichte van ribben- en balkenvloeren.
• Constructie: De blokken rustten meestal op een bredere onderflens van de balken. Voegen werden met mortel gevuld, en afhankelijk van belasting en overspanning werd een gewapende druklaag aangebracht.
• Wapening: Aanvankelijk voornamelijk voorgespannen liggers, vanaf begin jaren zeventig ook tralieliggers.

Voorbeelden van Combinatievloeren

• Van der Land systeem (1941): Geproduceerd door Betonindustrie in Spijkenisse, bestaande uit U-vormige liggers en tussenplaten van gewapend beton.
• Holblokvloer (1948): Geïntroduceerd door Holberga.
• Dato-vloersysteem: Bestond uit voorgespannen balken met vulblokken van lichtbeton.
• Nebi (begin jaren zestig): Bood een vergelijkbaar vloersysteem aan.
• Milder: Leverde vloeren onder de namen Thermosite Spanbeton-vloer en Milder Spanbeton-vloer.
• Stalton systeem (1955): Geïntroduceerd door NEHOBO, tien jaar eerder ontwikkeld in Zwitserland.

De combinatievloer met betonnen liggers en lichtbetonelementen was minder geschikt voor verdiepingsvloeren, waardoor begin jaren zeventig de focus verschoof naar de ontwikkeling van de kanaalplaatvloer.

Kanaalplaatvloeren: Ontwikkeling en Kenmerken

De kanaalplaatvloer, ontwikkeld begin jaren zeventig, werd een van de meest toegepaste vloertypen in de woning- en utiliteitsbouw. De oliecrisis van 1973 stimuleerde energiezuiniger bouwen, wat bijdroeg aan de populariteit van deze vloeren.

Vroege Ontwikkelingen en Innovaties

Geïnspireerd door Franse producten, brachten drie marktleiders in 1979 de PS (isolatie)vloeren op de markt, bestaande uit betonnen liggers en polystyreen vulelementen. Deze tweede generatie combinatievloeren kende een grote groei, mede door de hoge isolatiewaarde en de focus op energiebesparing in de jaren tachtig.

In de jaren zestig kwamen diverse typen prefab plaatvloeren op de markt die (deels) zelfdragend waren en breedtes hadden van 0,5 tot 3,9 meter.

Dubbele T-balkvloeren (TT-platen)

In 1963 werd de dubbele T-balkvloer (TT-plaatvloer) geïntroduceerd. Deze bestond uit relatief dunne betonplaten (7 cm) van 1,2 meter breed en tot 7 meter lang, met twee hoge ribben en voorgespannen wapening voor constructieve sterkte. In de jaren tachtig werden deze vloeren vooral toegepast op begane grond van woningen, vanwege de geluidsoverdracht en het gebrek aan ruimte voor elektra-installaties. Leveranciers waren onder meer Omnia (ribbenvloer met kunststofschuimplaten aan de onderzijde) en Betonson (Dubbele T-vloerplaat). Latere varianten, tot 2,4 m breed, werden TT-(vloer)platen genoemd.

Kenmerken van Kanaalplaatvloeren

Een kanaalplaatvloer bestaat uit geprefabriceerde betonnen platen met doorlopende kanalen in de lengterichting en voorgespannen wapening. De boven- en onderzijde zijn vlak, waardoor een druklaag vaak niet noodzakelijk is.

• Overspanning: Maakte overspanningen van 6 tot 17 meter mogelijk.
• Productie: Vanaf 1965 produceerde Dato in Oss kanaalplaatvloeren, waaronder de Dato Montelvloer (tot 1981 veel toegepast).
• Spanbeton: Presenteerde in 1972 de SP-plaat.
• Milder en Betonson: Brachten eveneens kanaalplaatvloeren op de markt.
• Vroege jaren tachtig: Veel fabrikanten, waaronder VBI, Betonson, Echo, Dy-core en Alvons Bouwsystemen, introduceerden geïsoleerde kanaalplaten met aan de onderzijde polystyreen.

Voordelen van Kanaalplaatvloeren

• Grote overspanningen en hoge belastingen mogelijk.
• Geen betonstempels of bekistingen nodig tijdens de montage.
• Eenvoudige en snelle montage.
• Geschikt voor begane grondvloeren (met isolatie), verdiepingsvloeren en daken.
• Relatief laag eigen gewicht door de luchtkanalen.
• Goedkoper dan breedplaatvloeren, maar duurder dan ribbenvloeren.
• Mogelijkheid tot hoge isolatiewaardes.
• In BIM op te nemen.
• Vooral geschikt voor seriematige bouw.
• Druklaag mogelijk, met opruwing aan de bovenzijde voor betere hechting.
• Gladde onderzijde, gereed voor spuitwerk.
• Geïsoleerde oplegging mogelijk.
• Soms geschikt voor recycling/refurbishing.

Nadelen van Kanaalplaatvloeren

• Beperktere vormvrijheid vergeleken met breedplaatvloeren.
• Vereisen lijnvormige ondersteuning (balken of wanden).
• Speciale voorzieningen nodig voor leidingen (alhoewel VBI het DoorStapelSysteem met leidingsleuven aanbiedt).
• Naden tussen de kanaalplaten vereisen afwerking.
• Risico op indringing van beton, water of vuil in de kanalen zonder afdichting, wat vorstschade, vochtplekken of aantasting door ongedierte kan veroorzaken.
• Noodzaak van kanaalafdichtingen (bijvoorbeeld vulblokken) voor luchtdichtheid, thermische isolatie, vochtpreventie en geluidsisolatie.

Uitsparingen en Aanpassingen

Uitsparingen dienen vooraf met de leverancier te worden afgestemd om scheurvorming en sterkteverlies te voorkomen. De locatie van uitsparingen kan worden aangepast voor constructieve juistheid. Voor het opnemen van leidingen kan een dikkere onderschil worden toegepast om vervorming en sterkteverlies te compenseren.

Thermische Isolatie en Druklaag

Kanaalplaatvloeren voor begane grondvloeren worden voorzien van brandvertragend EPS aan de onderzijde. Een druklaag (ca. 50 mm gewapend beton) wordt vaak toegepast, met name bij harde afwerklagen, om scheurvorming te verminderen.

Luchtdichtheid en Thermische Afsluiting

Systemen zoals Airtight van Mavotrans realiseren een luchtdichte, thermische en akoestische afsluiting. Woningen met kanaalplaatvloeren kunnen voldoen aan luchtdichtheidsklasse 2 (met kanaalafdichtingen) of 3 (met kanaal- en naadafdichtingen).

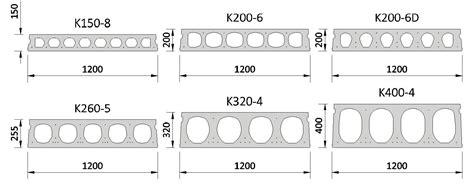

Afmetingen en Massa

De breedte van een kanaalplaat is doorgaans 1200 mm. De maximale lengte is afhankelijk van de dikte en beton samenstelling, variërend tot circa 18 meter. Een "gezaagde" kanaalplaat, een pasplaat genoemd, heeft een kortere maximale lengte.

Remontabel Bouwen

Bij remontabel bouwen met kanaalplaten zijn extra windverbanden en plaatmateriaal voor ontkoppeling vereist. De druklaag en andere voorwaarden moeten eveneens worden overwogen.

Let op: Het afsluiten van de holle kanalen met kunststof doppen (kanaaldeksels) is cruciaal om indringing van hemelwater te voorkomen en te zorgen voor een goede aansluiting met de druklaag.

Breedplaatvloeren

Eind jaren zestig begon de productie van breedplaatvloeren, aanvankelijk ook schilvloeren en later bekistingsplaatvloeren genoemd. De toepassing ervan, inclusief voorgespannen wapening, nam snel toe.

Constructie en Toepassingen

Een breedplaatvloer bestaat uit dunne prefab betonnen platen met ingestorte onderwapening en enkele tralieliggers. Smalle stroken van dertig tot veertig centimeter breed werden ook wel breedplankvloeren genoemd. Deze platen dienden als verloren bekisting en vormden na het aanbrengen van een in het werk gestorte gewapende betonlaag een constructieve plaatvloer.

• Filigranvloer (1968): Op de markt gebracht door BIW, later aangeboden door Werimex.
• Omnia-breedplaatvloeren: Verkrijgbaar in de jaren zeventig, verkocht door Pekso Beton onder de naam tralieliggervloerplaten.
• Betonson: Produceerde in de jaren tachtig voorgespannen Spancon breedplaatvloeren met een standaard breedte van 2,5 meter en een maximale overspanning van 10 meter.
• Monoliet Beton (1990): Introduceerde breedplaten tot 2,7 meter breed, met ingebouwde elektra- en sanitairleidingen.
• Alvon Bouwsystemen: Leverde Alvon-spanribplaten met voorgespannen wapening en uitstekende betonnen gewapende ribben.

Staalplaatvloeren

In 1975 werd in Nederland de Robertson Q-lock staalplaatvloer geïntroduceerd, tien jaar eerder ontwikkeld in de Verenigde Staten. Als bekisting en wapening diende een dunne geprofileerde en verzinkte staalplaat met een overspanning van 2,6 tot 6 meter, waarop een laag ongewapend beton werd gestort.

Bij verbeterde versies, zoals die van Robertson, werkte de staalplaat constructief samen met het beton door zwaluwstaartvormige profielen of nokken die de hechting verbeterden.

Combinatie van Vloertypen

In grotere gebouwen werden vaak meerdere typen vloeren gecombineerd. Een voorbeeld is de begane grondvloer van de penitentiaire inrichting in Zwaag, opgebouwd uit voorgespannen kanaalplaten, terwijl de kolommen en balken ter plaatse werden gestort. Hogere verdiepingen bestonden uit prefab breedplaatvloeren.

Druklaagloze Constructies en Besparing

Jaarlijks wordt in de Nederlandse utiliteitsbouw bijna 115.000 m³ beton toegepast in druklagen. Onderzoek van Consolis VBI toont aan dat deze druklagen vaak niet nodig zijn. Met het zogenaamde druklaagloos bouwen kan de CO2-footprint worden verlaagd, en kanaalplaten zonder druklaag zijn makkelijker te hergebruiken.

Redenen voor en tegen Druklaagtoepassing

Hoewel lastspreiding en trillingseisen valide redenen zijn voor het toepassen van druklagen, wordt ook schijfwerking vaak als motief genoemd, terwijl dit niet altijd noodzakelijk is. De voegen tussen kanaalplaten kunnen vaak voldoende schuifspanningen opnemen.

Druklaagloos bouwen vereist wel de toepassing van dikkere kanaalplaatvloeren. VBI introduceerde een 500 mm dikke vloer die tot 20 meter overspanning mogelijk maakt, waardoor een 400 mm dikke kanaalplaatvloer met druklaag vervangen kan worden.

Projectvoorbeeld: Parkeerdek in Capelle aan den IJssel

In Capelle aan den IJssel werd voor een parkeerdek een 500 mm dikke kanaalplaatvloer zonder druklaag toegepast voor een 15 meter lange overspanning, omdat de oorspronkelijke kanaalplaatvloer van 400 mm dik met druklaag niet voldeed aan de vereisten voor een daktuin met bomen.

Definitie en Functies van een Druklaag

Een druklaag is een in het werk gestorte, gewapend betonnen afwerklaag op een constructievloer, meestal een systeemvloer. De druklaag draagt bij aan:

• Lastspreiding: Gelijkmatige verdeling van lasten over de plaat.
• Vergroting van druksterkte: Verhoogt het draagvermogen en maakt grotere overspanningen mogelijk.
• Vergroting van stijfheid: Vermindert doorbuiging en zorgt dat de vloer zich als één sterke, stijve plaat gedraagt.
• Schijfwerking: Constructieve koppeling van vloerelementen en verankering in dwarswanden en kernen.
• Afwerking: Kan dienen als relatief gladde vloer en vult naden tussen vloerelementen.
• Tegengaan van scheuren: Voorkomt scheuren in harde vloerafwerkingen.
• Hogere dwarskrachtcapaciteit.
• Opname van steunpuntmomenten (met extra wapening).
• Geluidsisolatie (door extra massa).

Eisen aan de Druklaag

De eisen aan de druklaag, waaronder de minimale dikte (vaak 40-60 mm) en wapening (bv. Ø5-150 mm), worden bepaald door de constructeur of leverancier van de vloerelementen. De sterkteklasse van het beton is minimaal C25/30.

Problemen en Oplossingen met Druklaagtoepassing

• Te droge constructievloer: Leidt tot snelle uitdroging van de druklaag, verminderde sterkte en minimale hechting. Oplossing: Bevochtig de vloerelementen vooraf.
• Slechte hechting: Veroorzaakt door vuil, vet, overtollig water of te droge vloerelementen. Oplossing: Zorg voor een schone, vetvrije ondergrond en juiste bevochtiging.
• Stortnaden: Ontstaan bij het niet in één keer storten, wat leidt tot verminderde hechting en brosheid. Oplossing: Stort de druklaag in één fase.
• Te vroeg vlinderen: Perst water uit de druklaag, wat broosheid veroorzaakt. Oplossing: Wacht tot de druklaag voldoende is uitgehard.
• Snelle uitdroging: Veroorzaakt scheurvorming (craquelé) en broosheid. Oplossing: Bescherm de specie met curing compound of folie.
• Niet gelijktijdig vullen van voegen: Leidt tot een minder monolithische constructie. Oplossing: Vul de voegen gelijktijdig met het storten van de druklaag.
• Te dunne druklaag in het midden: Kan ontstaan door de zeeg van de vloer.

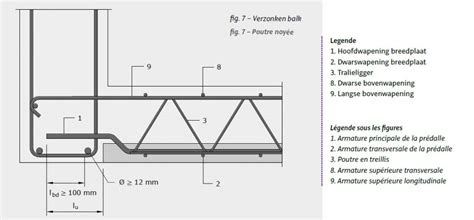

Koppelwapening bij Breedplaatvloeren

Bij breedplaatvloeren volstaat vaak koppelwapening. Voor specifieke brandwerendheidseisen kunnen aanvullende eisen gelden voor de druklaag en koppelwapening.

Specifieke Vloertypen en Hun Kenmerken

Kanaalplaatvloer

Een kanaalplaatvloer is een vrijdragende systeemvloer bestaande uit prefab gewapend betonnen vloerplaten met holle kanalen. Vaak volstaat een dekvloer van minimaal 50 mm. Een druklaag kan worden toegepast voor hogere belastingen of stabiliteit.

Voordelen van Kanaalplaten

• Grote overspanningen en hoge belastingen.
• Geen betonstempels en bekistingen nodig.
• Eenvoudige en snelle montage.
• Geschikt voor begane grond, verdiepingen en daken.
• Relatief laag eigen gewicht.
• Goedkoop in vergelijking met breedplaatvloeren.
• Hoge isolatiewaardes mogelijk.
• In BIM op te nemen.
• Geschikt voor seriematige bouw.
• Druklaag mogelijk.
• Gladde onderzijde.
• Geïsoleerde oplegging mogelijk.
• Potentieel voor recycling.

Nadelen van Kanaalplaten

• Beperktere vormvrijheid dan breedplaatvloeren.
• Uitsluitend lijnvormige ondersteuning.
• Speciale voorzieningen voor leidingen nodig.
• Naden vereisen afwerking.
• Risico op schade door water in kanalen.
• Noodzaak van kanaalafdichtingen voor luchtdichtheid en thermische isolatie.

Breedplaatvloeren

Breedplaatvloeren kunnen zowel lijnvormige als puntvormige ondersteuning hebben, in tegenstelling tot kanaalplaatvloeren die uitsluitend lijnvormige ondersteuning vereisen.

Houten Kanaalplaat en Polycarbonaat Kanaalplaat

Vergelijkbaar met betonnen kanaalplaatvloeren zijn er ook houten en polycarbonaat varianten van kanaalplaten.

Etymologie van "Kanaalplaat"

Het woord "kanaal" in kanaalplaatvloer is afgeleid van het Latijnse canalis (geul, goot, waterleiding), wat weer afkomstig is van canna (riet).

Documentatie en Bronnen

Diverse documenten en leveranciers bieden gedetailleerde informatie over kanaalplaatvloeren, waaronder bouwdetails, vloerselectoren, ontwerprichtlijnen en verwerkingsvoorschriften.
