Bovenwapening en de rol in structurele werking
Bovenwapening is de wapening in een betonconstructie die in het algemeen wordt aangebracht op plaatsen waar een opbuigend of negatief moment wordt verwacht.
Bij een vloer in gietbouw kan bovenwapening nodig zijn als de scheurwijdte beperkt moet blijven tot 0,2 mm; de eerste foto onder geeft een voorbeeld van bovenwapening bij vloerverwarming.
De tweede foto toont de lange staven bovenwapening bij een balkbodem en kolomplaat; bij een kolom moet de vloer versterkt worden en plaatselijk, onder de kolom, is er daarom meer wapening nodig.
Fundamenten van wapening en uitvoeringsprincipes
De wapening in een betonconstructie is de ruggengraat van de constructie en bepaalt het gedrag ervan onder belasting.
De wijze waarop de wapening wordt gedetailleerd en afgestemd op de uitvoeringsaspecten is belangrijk.
Dit is van invloed op de sterkte, het vervormingsgedrag en de duurzaamheid van een betonconstructie.
Het aanbrengen van wapening in een betonconstructie maakt deel uit van het uitvoeringsproces, waarvan serie-effect, afstemming op uitvoeringsvolgorde, prefabricage en praktisch detailleren essentieel zijn voor het bereiken van een vereist kwaliteitsniveau.
De wapening vormt bovendien een aanzienlijk deel van de kosten van een betonconstructie.
Daarom moet de besluitvorming rondom gewenste detaillering en eisen aan de productie, worden afgestemd op repetitie, uitvoeringsvolgorde, mogelijkheden van wapeningscentrales, het kritische pad in de uitvoering, flexibiliteit van het toeleverende vlechtbedrijf c.q. Het samenstellen van wapeningsconstructies is in de loop der jaren een specialisme binnen het uitvoeringsproces geworden.
Weinig aannemingsbedrijven hebben nog eigen ´vlechtploegen´.
Wapenen lijkt een bijna branche-oneigenlijke activiteit te zijn geworden, gezien het werken met betonstaal.
Daarom is extra aandacht nodig voor een goede communicatie en informatie-uitwisseling.
Met name tussen de aannemer en de onderaannemer/specialist mogen geen misverstanden ontstaan die tot vertraging en kwaliteitsverlies kunnen leiden.
Informatie-uitwisseling, contractvormen en samenwerking
Elkaar niet begrijpen is een grote valkuil en leidt tot onnodige knelpunten in de uitvoering.
Het schept bovendien de mogelijkheid dat er verkeerde afspraken gemaakt worden tussen de aannemer en de onderaannemer/specialist.
Het kan leiden tot onzorgvuldig inkoopbeleid, onterecht gewekte verwachtingen en misverstanden die vertragingen tot gevolg hebben.
Bij elkaar leidt het tot kwaliteitsverlies, wat de duurzaamheid van de constructie negatief kan beïnvloeden.
De vraag die we in dit verband kunnen stellen, luidt als volgt: Welke informatie is gewenst om te voorkomen dat zich problemen voordoen (in dit geval bij wapening) die tot kwaliteitsverlies kunnen leiden?
Het is deze insteek die als rode draad door het hele Handboek Uitvoering Betonwerken loopt en dus ook op dit hoofdstuk van toepassing is.
Kies een wapeningsbedrijf niet alleen op de laagste prijs, maar betrek kwaliteitsaspecten (logistiek, organisatorisch, garanties, Arbo) bij de besluitvorming.
Maak waar mogelijk gebruik van KOMO-gecertificeerde vlechtbedrijven/wapeningscentrales en van KOMO-gecertificeerd betonstaal.
Bedrijven aangesloten bij RBW/VWN (RBW = Research Beton Wapening, VWN = Vereniging Wapeningsstaal Nederland) zijn KOMO-gecertificeerd en werken met KOMO-gecertificeerd betonstaal.
Erken de essentiële rol van de ‘vlechter’ in de betrouwbaarheid van het productieproces en erken de belangen van de vlechtbedrijven.
Doordat marktpartijen toch nog regelmatig alleen maar inkopen op de laagste prijs, en de concurrentie erg groot is, worden producten veelal geleverd volgens het principe “Niet meer dan nodig”.
Normen, kwaliteitsborging en materialen
Bij de traditionele contracten (RAW of STABU) wordt, na gunning door de opdrachtgever, door de gecontracteerde aannemer de voorbereiding van de uitvoering opgestart.
In de onderhandelingen tussen de aannemer en het vlechtbedrijf worden, al dan niet, de wapeningstekeningen van het ingenieursbureau gebruikt.
Indien het vlechtbedrijf wensen heeft (bijvoorbeeld prefabriceren), kan het ingenieursbureau hierop terughoudend reageren.
Bij geïntegreerde contracten (o.a. D&C-contracten), waarbij de aannemer ook verantwoordelijk is voor het ontwerp, is een samen optrekken van alle partijen gemakkelijker.
De aannemer heeft immers de regie in handen en kan daardoor bepaalde wensen (bijvoorbeeld het toepassen van prefab wapening) als randvoorwaarde meegeven aan zijn ontwerpende partij.
Het is vanzelfsprekend dat het vlechtbedrijf aan het begin van het opstellen van de wapeningstekening zijn wensen/ervaringen kenbaar maakt.
Indien dit door de betrokken partijen als het totale projectbelang wordt beschouwd en men bereid is om op basis van gelijkwaardigheid en transparantie samen te werken, zal er beslist een ‘win-win situatie’ ontstaan.
Techniek en productie van wapening
Er is een tendens dat de constructeur aan het vlechtbedrijf berekende mm² wapening verstrekt.
Indien duurzaamheid (scheurwijdte) maatgevend is voor de wapening, is een opgave in mm² echter niet mogelijk.
Immers de controle op scheurwijdte wordt mede door de wapeningsconfiguratie bepaald.
Tenslotte is bij toepassing van dwarskrachtbeugels de laagindeling van groot belang.
In gezamenlijkheid komen tot een wapeningsprincipe is zeer wenselijk of zelfs een “must”.
Thinkend vanuit de prefab gedachte moet het vlechtbedrijf zich ook duidelijk anders gaan opstellen.
Het vlechtbedrijf van nu moet een gelijkwaardige gesprekspartner zijn als het gaat over constructief acceptabele oplossingen die in uitvoering en planning haalbaar zijn.
Ze moeten verder denken dan de huidige grenzen.
Normenkader en technologische ontwikkelingen
Alle regelgeving rondom de wapening van betonconstructies vloeit voort uit voorschriften die in de vorm van het Bouwbesluit door de overheid zijn opgelegd.
De voorschriften in het Bouwbesluit zijn meestal globaal van aard.
Naast de Eurocodes verschijnen er steeds meer Euronormen, de productnormen.
De Euronorm NEN-EN 10080: 2005 ’Staal voor het wapenen van beton- Lasbaar betonstaal- Algemeen’ geeft de algemene eisen, definities en beproevingseisen voor de prestatie-eigenschappen van betonstaal.
NEN-EN 10080 geeft echter geen nadere uitwerking voor betonstaalsoorten met de daarbij behorende prestatie-eisen.
Er zijn ook normen die niet onder het Bouwbesluit vallen, maar desalniettemin een bepaalde waarde hebben, zoals NEN 6722 ‘Uitvoering van betonconstructies’ (VBU).
Met het verschijnen van de Europese norm NEN-EN 13670 ‘Vervaardigen van betonconstructies’ is een gedeeltelijke overlap ontstaan met NEN 6722.
Ook zijn in NEN-EN 13670 diverse onderwerpen niet benoemd.
Omdat het naast elkaar hanteren van een Europese norm en een (deel van een nationale norm) niet werkt, is besloten NEN 6722 per direct in te trekken en een restnorm te ontwikkelen.
Naast de normen maken we ook gebruik van de NPR: Nederlandse PraktijkRichtlijn.
Dit is een publicatie van informatief karakter, zoals toelichtingen op normen, constructieve mogelijkheden, werkmethoden en fabricagegegevens.
NPR’s hebben geen normatieve waarde, maar zijn zodanig van opzet dat ze in de bestekken verplicht kunnen worden gesteld.
In de wapeningsbranche wordt gebruikgemaakt van KOMO- kwaliteitsverklaringen.
Productcertificaat.Een productcertificaat is een document met een verklaring dat een product in overeenstemming is met een bepaalde specificatie in een beoordelingsrichtlijn (BRL).
Procescertificaat.Een procescertificaat is een document met een verklaring dat werkzaamheden in overeenstemming zijn met bepaalde ´processpecificaties´ in een BRL.
KwaliteitssysteemcertificaatBij kwaliteitssysteemcertificatie wordt, net als bij procescertificatie, een activiteit beoordeeld.
Dit geschiedt echter niet op basis van een BRL.
De certificaathouder heeft zijn kwaliteitsmanagement afgestemd op de in NEN-EN-ISO 9001 opgenomen aspecten.
Hij is zelf verantwoordelijk voor de aan te houden werkwijzen en controles.
Op wapeningsgebied zijn veel richtlijnen uitgegeven.
Het Handboek Praktisch Wapenen (uitgave: Betonvereniging) geeft hierover veel informatie.
Hetzelfde geldt voor CUR-aanbevelingen.
Gezien de mate waarin certificering en kwaliteitsborging onderdeel uitmaken van het tegenwoordige bouwproces, moet voor het betonstaal KOMO-gecertificeerd materiaal worden gebruikt.
Technieken, productie en digitalisatie
Het walsen en nabehandelen van betonstaal kan op verschillende manieren gebeuren.
De productieprocessen en de bijbehorende nabehandeling leiden tot andere materiaaleigenschappen.
Warmgewalst betonstaal.
De productie is gebaseerd op het warm uitwalsen van gegoten walsblokken of het warm uitwalsen van continu gegoten halfproducten.
Warmgewalst met water gekoeld betonstaal.
Bij dit procédé wordt het gewalste materiaal direct na walsen eerst intensief met water gekoeld en vervolgens in de lucht gedroogd.
Door het koelen wordt het staaloppervlak eerst gehard en vervolgens tijdens het drogen in de lucht, door de warmte vanuit de staafkern weer opgewarmd.
Het is een staaf die nauwelijks gevoelig is voor kerfwerking en vooral geschikt is om meer keren gebogen te worden.
Als voorbeeld kunnen de stekkenbakken worden aangegeven, waar de staven functioneel moeten worden teruggebogen (met daartoe geschikt gereedschap) zonder dat kwaliteitsverlies optreedt.
Koudvervormd betonstaal wordt verkregen door het walsdraad in koude toestand door een treksteen met een kleinere opening dan de walsdraaddiameter te trekken.
Alle opgenomen betonstaalsoorten zijn lasbaar met inachtneming van de geldende richtlijnen voor het lassen en verbinden van betonstaal volgens NPR 2053.
Door rond betonstaal tijdens het walsen van een profilering te voorzien, verliest de staaf zijn zuivere ronde vorm.
Bij geprofileerd staal wordt daarom gesproken van de kenmiddellijn, aangeduid met Øk.
Het is de middellijn van een denkbeeldige staaf met een cirkelvormige doorsnede, waarvan lengte, inhoud en massa gelijk zijn aan die van de werkelijke staaf met een geprofileerd oppervlak (figuur 6.2).
De laatste tijd schenken opdrachtgevers ook aandacht aan het fenomeen ‘aardbeving’.
Door de actuele ontwikkelingen in Groningen en Limburg wordt in Nederland op korte termijn B500C geïntroduceerd.
Deze wapening is speciaal bedoeld voor aardbevingsgebieden.
Gecoat of verzinkt betonstaal.
Als een betonconstructie wordt blootgesteld aan een agressief milieu, zoals bij constructies aan zee of bij betonelementen die in een weg de invloed van dooizouten ondervinden, worden ontwerp en detaillering afgestemd op een bijbehorende duurzaamheidsklasse.
Als echter het gevaar voor aantasting van de wapening door de inwerking van chemische stoffen groot is, kan verzinkt of gecoat wapeningsstaal worden toegepast.
Digitalisering van tekeningen en prefab wapeningssystemen
De manier van tekenen is in de afgelopen decennia ingrijpend veranderd.
Werd er vroeger aan een tekenbord getekend, met een kroontjespen en met behulp van een tekenhaak, vandaag de dag wordt er getekend vanachter het bureau met behulp van een computer.
Met speciale wapeningstekenprogramma’s (bijvoorbeeld Allplan) worden alle staven afzonderlijk, zowel in 2D als 3D, uitgetekend zodat een exact beeld van de praktijk ontstaat.
Vanuit deze wapeningstekening kan rechtstreeks een buigstaat worden gegenereerd.
Op deze manier kan vóór productie (knippen en buigen) worden gecontroleerd of alle staven passen, of het aantal staven correct is en of de staven elkaar niet kruisen.
De mogelijkheden van de softwarepakketten zijn legio.
Met krachtige softwarepakketten kunnen eenvoudige en complexe (infra) betonconstructies worden gewapend.
Daarnaast is er een bibliotheek aanwezig met compleet geparametriseerde wapening voor allerlei elementen en details.
Naarmate er meer prefabricage plaatsvindt, ontstaat behoefte aan betere afstemming van werkvoorbereiding en productie.
Prefabriceren maakt sneller produceren en leveren mogelijk.
Bovendien zijn de arbeidsomstandigheden optimaler en kan er een kwaliteitscontrole op het eindproduct worden uitgevoerd.
Prefabricage vraagt echter wel om een betere afstemming van werkvoorbereiding en productie.

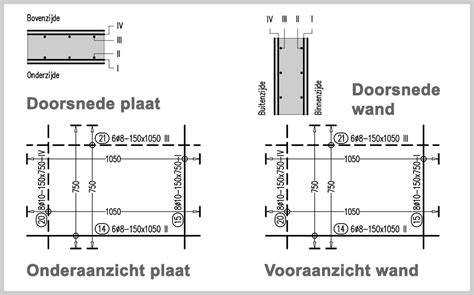

Inzicht in wapening van vloerplaten [boven- en onderwapening] #wapeningsstaal #bouw #vloerplaat #beschermingsconstructie
Veel centrales wensen verregaand te prefabriceren. Prefabriceren maakt sneller produceren en leveren mogelijk. Bovendien zijn de arbeidsomstandigheden optimaler en kan er een kwaliteitscontrole op het eindproduct worden uitgevoerd.
Het wapeningstekenpakket ondersteunt de werkvoorbereiding met behu...
De kosten voor wapening is afhankelijk van meerdere aspecten. Denk hierbij aan het type wapening en de hoeveelheid die je nodig hebt.
Gemiddeld betaal je voor standaard bouwstaalmatten tussen de €5 en €15 per m².
Houd er rekening mee dat ook de dikte van de betonvloer en de oppervlakte bepalend kan zijn voor de uiteindelijke prijs.
Wapeningsnetten: vaak gebruikt voor vloeren, funderingen en terrassen.
De wapening moet niet te dicht op het oppervlak liggen, anders kan het gaan roesten en het beton aantasten.
Dat is natuurlijk iets wat je niet wilt.
Ja, ook bij een betonplaat van 10 cm dik is wapening aan te raden.
Voor een dunne betonplaat van 10 cm is het aan te raden om een standaard wapeningsnet met een draaddikte van 6 mm en mazen van 15x15 cm te gebruiken.
Jazeker! Je kunt zelf heel eenvoudig beton storten, mits je goed voorbereid te werk gaat natuurlijk.
De voorbereiding van de ondergrond - Maak de grond vlak.
Zelf storten is goed te doen voor kleine projecten.
Met de juiste wapening in beton voorkom je scheuren en verleng je de levensduur van je vloer, fundering of constructie.
Bij De Jong Hout & Staalhandel vind je een breed assortiment wapeningsnetten en -staven.
Wapeningsstaven worden gebruikt in beton om trekkrachten op te vangen, iets waar beton veel moeite mee heeft.
Tegenwoordig wordt enkel gekarteld of geribbeld wapeningsstaal gebruikt met een kwaliteit van B500.
Deze kwaliteit bepaalt verschillende toleranties op het gebied van samenstelling, sterkte, afmetingen en meer.
Het aantal en type te gebruiken staven wordt steeds bepaald door een ingenieur.
Wapeningsbaren vormen de basis van alle type wapening.
De meest bekende zijn de wapeningsnetten die toegepast worden bij vloeren.
Voor verschillende toepassingen zijn verschillende maten beschikbaar.
Enerzijds kunnen de mazen groter of kleiner gemaakt worden.
Naast wapeningsnetten kunnen er nog veel meer vormen gemaakt worden met de gewone staven.
Beugels worden hoofdzakelijk gebruikt bij balken om dwarsverbindingen te maken tussen boven- en onderwapening bij balken.
Alle wapeningsvormen kunnen op 2 manieren gemaakt worden: de wapeningsstaven worden onderling gelast of ze worden gevlochten.
In geval van een overlap wordt minimaal 40 keer de diameter van de staven geteld.
Vlechtdraad heeft in de meeste gevallen een Ø van 1,2mm.
Het vlechten zelf gebeurt met een vlechttang.
De uiteindelijke, onderlinge 'hechting' gebeurt in het beton zelf.
Wapening wordt gebruikt om één van de zwakste punten van beton te elimineren.
Beton is ontzettend druksterk, maar is vrij zwak in het opvangen van trekkrachten.
Stel dat men een dunne, houten plank neemt en die op de uiteinden ondersteund, zodat het midden van de plank zweeft. Wanneer men midden op de plank gaat staan, gaat deze doorbuigen.
Stel nu dat we midden op de betonnen balk een zwaar gewicht plaatsen, dan treden in de balk dezelfde krachten op als in de houten plank, de balk wil namelijk ook beginnen doorbuigen.
In het midden van de balk vinden we horizontaal de nullijn. Boven de nullijn ontstaan drukkrachten. Aangezien de balk wil doorbuigen, zal het bovenste gedeelte van de balk samengedrukt worden. Onder de nullijn ontstaan er trekkrachten.
Door de doorbuiging wordt de onderzijde van de balk ‘langer’.
Om het barsten tegen te gaan en de balk in zijn geheel sterker te maken worden onderin lange wapeningsbaren voorzien.
De staven beginnen bij het ene oplegpunt en gaan volledig door tot het andere.
Door de karteling van de wapeningsbaren hechten het beton en het staal heel goed aan elkaar.
Wanneer de balk dus wil beginnen barsten zal het staal in het midden van de balk de trekkrachten op zich nemen.
Ook bovenaan de betonnen balk worden de wapeningsbaren voorzien om stabiliteitsredenen.
Met verticale beugels worden deze baren op afstand gehouden wanneer de balk in zijn bekisting vol beton wordt gestort.
Beton is zeer weerbestendig, zeker wanneer het in bekisting is gestort.
Door het trillen tijdens het storten vloeit het zeer compact tot tegen de gladde bekisting waardoor de elementen een zeer gladde afwerking hebben.
Staal is zeer gevoelig voor corrosie.
Wanneer men wapening in betonelementen voorziet tijdens het prefabriceren is dit heel vaak onbehandeld staal, dit is gewoon het goedkoopste voor de producent.
Indien de wapening slecht geplaatst wordt tijdens het storten kan het zijn dat deze zichtbaar wordt aan de oppervlakte.
Corrosie: met voldoende dekking wordt vocht zo ver mogelijk weggehouden van de stalen wapening.
Indien het staal toch begint te roesten zal het door het corrosieproces beginnen uitzetten en zo het beton doen afschilferen, meer staal blootgeven en uiteindelijk bezwijkt de balk doordat er niet meer genoeg staal aanwezig is om alle krachten op te vangen.
Een dunne deklaag zou veel sneller beschadigd worden in geval van doordringend vocht en het staal zou nog sneller roesten.
Roest geeft verder ook vuile bruine plekken.
Brandveiligheid: beton is van nature brandwerend, staal echter niet.
Bij brand zal de temperatuur in het beton onvermijdelijk stijgen. De wapening zal het opnemen en beginnen uitzetten.
Met voldoende dekking wordt voorkomen dat het staal te snel uitzet.
Wanneer men zware lasten bovenop een vloerplaat zet ontstaat dezelfde krachtwerking als in een balk zoals hierboven besproken.
Aan de onderzijde van de betonnen plaat ontstaan trekkrachten waardoor de plaat zal beginnen scheuren.
Om dit te voorkomen worden netten mee ingestort aan de onderzijde van de plaat zodat de trekkrachten kunnen worden opgevangen.
Hoe zwaarder de lasten, gemiddeld genomen of lokaal door plaatselijke machines, hoe groter de wapening gedimensioneerd kan worden.

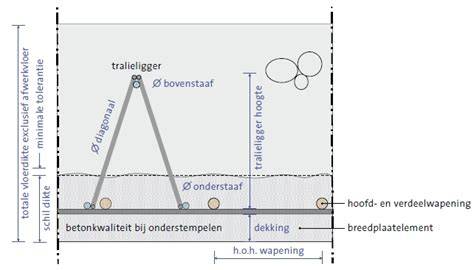

De netten worden steeds op afstandshouders geplaatst zodat de wapening voldoende dekking rondom heeft.
Die dekking zorgt er namelijk voor dat de inwerkende krachten volledig worden overgebracht naar de netten.
Tegenwoordig kan men de vloerplaat ook wapenen met kunststof- of staalvezels.
Kunststof wordt enkel gebruikt voor kleinere vloeren, terwijl staalvezels ingezet kunnen worden voor grotere oppervlakten.
Het voordeel van werken met vezels is de tijdwinst die men haalt omdat er geen netten gelegd moeten worden, de vezels worden in de betoncentrale al vermengd.
Men kan zijn uiterste best doen om een vloer zo goed mogelijk te waperen, maar het is haast onvermijdelijk om toch haarscheurtjes te krijgen na verloop van tijd.
Dit door zettingen van het gebouw, minimale veranderingen in de grond onder de vloerplaat ondanks het verdichten alvorens de vloer te storten, overbelasting, uitzetten en krimpen door temperatuursverschillen…
Met het inzagen van de vloer, wordt de vloer bewust verzwakt zodat de scheurtjes net op die plaats voorkomen.
Het inzagen gebeurt altijd van en naar kritieke punten.
Enkel als we echt iets nuttig te zeggen hebben hoor je van ons!
Hebt u vragen, een opmerking of een suggestie? Hebt u iets foutief opgemerkt? Nadere omschrijving is in staat drukkrachten op te nemen maar heeft een geringe.
Van deze eigenschap maakten de Romeinen al dankbaar gebruik door met drukbogen te werken.
Op deze manier zijn constructies gemaakt waarin de bouwmaterialen uitsluitend op druk worden belast.
Veel andere constructievormen, zoals balken en vloeren, zullen bij belasting willen doorbuigen.
