Een goed gekozen legpatroon bepaalt hoe snel en gelijkmatig je vloer opwarmt, hoeveel groepen je nodig hebt en het uiteindelijke rendement. Hieronder vind je de belangrijkste watergedragen legpatronen, wanneer je ze kiest en waar je in je legplan op let, zoals hart-op-hart afstanden en de positie van de verdeler. Benelux Vloerverwarming werkt uitsluitend met watergedragen systemen. Wil je de basis over aanleg, buisafstand en bochtstralen doornemen? Bekijk Vloerverwarming leggen: stappen en tips.
Kies het juiste legpatroon
Je keuze hangt af van ruimte-indeling, isolatie, koude gevels, vloertype en het montagesysteem (infrezen, noppenplaat, tacker of droogbouw). Werk dit uit in je Legplan en ontwerp van vloerverwarming: per ruimte legzones, obstakels en de warmtebehoefte. Stem de hart-op-hart afstand daarop af, vaak 100 mm in leef- en sanitaire ruimtes en 150 mm elders. Bepaal verder de maximale groepslengte en de ligging van aanvoer en retour richting verdeler om drukverlies te beperken.
Slakkenhuispatroon

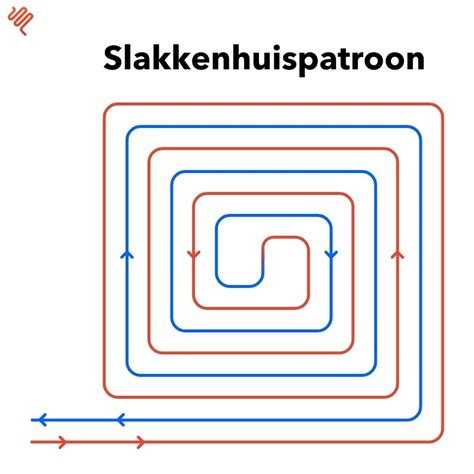

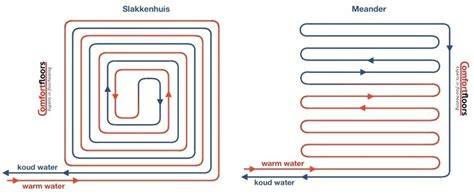

Slakkenhuispatroon - Bij het slakkenhuispatroon lopen aanvoer- en retourleiding naast elkaar naar binnen en weer naar buiten. Daardoor compenseren warme en koelere buissecties elkaar en krijg je een zeer gelijkmatige vloertemperatuur. Dit patroon is ideaal voor woonkamers, open keukens en andere grotere ruimtes, zeker wanneer je een lage aanvoertemperatuur en hoog comfort wilt. Het slakkenhuis werkt uitstekend met bijvoorbeeld een Noppenplaat-pakket, maar ook op tackerplaten en draadnet, en is vaak de voorkeursoptie bij renovaties. Let op een passende hart-op-hart afstand per zone en bewaak de maximale groepslengte per circuit richting verdeler. Het is eenvoudig en snel te leggen, en heel geschikt wanneer je bewust extra vermogen langs een koude wand of grote raampartij wilt leggen door daar te starten met de aanvoer. Nadeel is dat de warmteverdeling minder egaal kan zijn, vooral in grotere ruimtes. De hydraulische weerstand kan toenemen door de vele bochten, dus let op groepslengte en pompinstellingen. Met het Draadnet-pakket kun je bovendien flexibel variëren in bochtstralen en h.o.h.-afstanden. In droogbouwsystemen worden vaak voorgevormde meander-sleuven gebruikt: onze droogbouwplaten sturen de buis automatisch in een strak meanderpatroon met minimale opbouwhoogte, ideaal voor renovaties zonder natte dekvloer.
Meanderpatroon
Het meanderpatroon - Bij deze methode worden de verwarmingsbuizen in een zigzaggende manier door de kamer gelegd. De buizen zijn voortdurend parallel aan elkaar. De voordelen: gemakkelijke montage en bij grote glaspartijen veel warmte langs het glas. De nadelen: veel korte bochten, waardoor lichtelijk geruis kan ontstaan en minder goede warmteverdeling. Het meanderpatroon wordt vaak toegepast bij kleinere ruimtes of gangen en kan in sommige gevallen minder efficiënt zijn dan het slakkenhuispatroon.
Dubbel meanderpatroon
Dubbel meander - De dubbele meander legt warme en koelere slingers om en om, waardoor de temperatuurverdeling al veel evenwichtiger is dan bij enkel meander. Dit patroon vraagt iets meer leidinglengte en controleert groepslengte en drukverlies. Dubbel meander vormt in de praktijk een mooi compromis tussen gerichte warmte langs gevels en een nette spreiding door de rest van de ruimte, en is handig bij langgerekte of onregelmatige plattegronden met obstakels.
Meestal gebruikte patronen en hun toepassingen
In veel gevallen is een slakkenhuispatroon de betere optie vanwege de geleidelijke verwarmingsverdeling; dit levert comfort en efficiëntie bij lage aanvoertemperaturen. Bij sterke koude zones kun je starten met meander of dubbel meander langs de buitengevel. De optimale keuze volgt uit je legplan per ruimte. Een legplan helpt om materiaalgebruik te optimaliseren, warmte gelijkmatig te verdelen en obstakels te vermijden.
Wat is een legplan en hoe maak je er een?
Een legplan is een hulpmiddel bij het aanleggen van je verwarmingssysteem en verwarmingsbuis. Op deze plattegrond is te zien hoe de verwarmingsbuizen aangelegd kunnen worden in een ruimte. In een legplan wordt rekening gehouden met de buislengte en groepen die eventueel op een splitter koppeling moeten worden aangesloten. Houd er rekening mee dat het legplan een leidraad is; obstakels kunnen de buislijn veranderen. Een legplan helpt bij het bepalen van hart-op-hart afstanden, groepslengte en de positie van de verdeler.
Montagepatronen - drie hoofdpatronen worden het meest toegepast: slakkenhuispatroon, meanderpatroon en dubbel meanderpatroon. De hart-op-hart-afstand is daarbij ongeveer 10 cm en de totale lengte van een groep dient zo te worden gemaximeerd om drukverlies te voorkomen. Een legplan houdt rekening met de spreiding van warmte en de indeling van groepen richting verdeler.
Welke patronen passen bij welke ruimte?
- Slakkenhuispatroon - ideaal voor hoofdverwarming en grote ruimtes, levert de meest uniforme warmteopwekking. Voor renovaties vaak eerste keuze.
- Meanderpatroon - eenvoudig te leggen; geschikt als bijverwarming of voor kleinere ruimtes zoals badkamers, maar minder uniforme warmteverdeling.
- Dubbel meanderpatroon - geschikt voor complexe ruimten met obstakels; biedt betere warmteverdeling maar vraagt meer planning en materiaal.
Praktische aandachtspunten
- Hart-op-hart afstanden: vaak 100 mm in leef- en sanitaire ruimtes en 150 mm elders.
- Maximale groepslengte en ligging van aanvoer/retour richting verdeler om drukverlies te beperken.
- Bij natte systemen meer opbouwhoogte door dekvloer; droogbouw kan lager blijven maar vereist andere systeemkeuzes.
- Een legplan is essentieel, vooral bij grote ruimtes of hoofdverwarming. Het helpt om fouten te voorkomen en de installatie te vergemakkelijken.
Veelgestelde vragen over legpatronen
- Wat is het beste patroon voor vloerverwarming? In watergedragen systemen is het slakkenhuis vaak de beste allround keuze vanwege de gelijkmatige warmteverdeling en het hoge comfort bij lage aanvoertemperaturen. Heb je sterke koude zones, start dan met meander of dubbel meander langs de buitengevel.
- Hoeveel opbouwhoogte heb ik nodig? Bij natte systemen met isolatie, buis en dekvloer is meestal meer opbouwhoogte nodig. Met droogbouw kun je vaak laag blijven en toch watergedragen verwarmen. Check altijd de specificaties van je afwerkvloer en stem de hart-op-hart afstand en groepindeling daarop af.
Overige details en opties
Het leggen van vloerverwarming brengt twee hoofdpatronen van leggen met zich mee: meander en slakkenhuis. Het meest gebruikte legpatroon is het slakkenhuispatroon, waarbij de buizen in de vorm van een spiraal naast elkaar lopen. Een andere mogelijkheid is het haarspeldpatroon (meanderpatroon), waarbij de aanvoer en retour niet naast elkaar liggen en er meer korte bochten zijn. De keuze hangt af van ruimte, gewenste warmteverdeling en installatiegemak. Een legplan helpt hierbij, en bij ComfortFloors ontvang je vaak een gratis legplan om de installatie te vereenvoudigen.
Bedankt en vervolgstappen
Ben je van plan zelf vloerverwarming te installeren? Dan is een legplan zeker een handig hulpmiddel en kan het helpen obstakels en groepslengtes effectief te beheren. Voor professioneel advies en legplan op maat kun je contact opnemen voor vrijblijvend advies of een offerte.
