Bij het plannen van een verbouwing of aanpassing aan je pand, is het essentieel om te weten waar de draagmuren zich bevinden. Maar hoe kan je een draagmuur op bouwtekeningen herkennen? Dit artikel biedt een zo volledig mogelijke samenvatting van de aanwijzingen uit het draft, met aandacht voor dragende en niet-dragende muren in houtskeletbouw en andere constructies. Hoewel deze informatie een indicatie geeft, adviseren wij altijd een bouwkundig constructeur in te schakelen bij het daadwerkelijk ondernemen van actie met een draagmuur.
Waarom draagmuren belangrijk zijn en hoe ze te herkennen op bouwtekeningen
Op een bouwtekening geven arceringen ons belangrijke informatie. Door te kijken naar de legenda en de verschillende arceringen te identificeren, kun je snel onderscheid maken tussen dragende en niet dragende muren. De legenda op een bouwtekening werkt hetzelfde als bij een kaart. Elk symbool, elke lijn en elke arcering heeft betekenis. Door deze goed te begrijpen, vermijd je vergissingen en zorg je ervoor dat je plannen op stevige fundamenten zijn gebaseerd. Start met het zorgvuldig bestuderen van de legenda voordat je de bouwtekening interpreteert.
Zoek naar specifieke patronen of kleurcodes die gebruikt worden om dragende muren aan te duiden. De dikte van een muur is vaak een duidelijke indicator of een muur dragend is. Over het algemeen geldt dat muren dikker dan 10 centimeter waarschijnlijk dragend zijn. Deze dikte biedt de noodzakelijke steun voor de bovenliggende constructie. Bij het beoordelen van muurdikte is nauwkeurigheid van essentieel belang; kleine verschillen kunnen grote gevolgen hebben voor de structuur van je pand. Deze richtlijn biedt een goede start, maar het is altijd verstandig om een expert zoals Constructiefgoed te raadplegen voor een gedetailleerde constructieberekening.
Een muur die van de fundering tot het dak doorloopt, is vaak een dragende muur. Dit pad geeft aan dat de muur essentieel is voor de structurele integriteit van het pand. Begin bij de fundering en volg de muur omhoog. Dit kan je helpen begrijpen welke muren cruciaal zijn voor de ondersteuning van het gebouw en welke eventueel verwijderd kunnen worden zonder risico.
Let op subtiele aanwijzingen in de bouwtekening die duiden op de continuïteit van muren. Het kloppen tegen muren en luisteren naar het geluid kan verrassend effectief zijn bij het identificeren van draagmuren. Een massief geluid wijst vaak op een dragende muur, terwijl een hol geluid duidt op een niet dragende muur. Deze praktijk lijkt misschien ongebruikelijk, maar het is een eenvoudige methode die je snel thuis kunt toepassen. Hoewel het luisteren naar muren een handige eerste stap kan zijn, benadrukken we het belang van een gedegen constructieberekening door experts zoals Constructiefgoed.
Naden op de vloer kunnen je veel vertellen over de positie en het belang van muren. Een muur die parallel loopt aan de vloerbalken is vaak niet dragend, terwijl muren loodrecht op de balken meer kans hebben om dragend te zijn. Dit detail op de bouwtekening kan soms over het hoofd worden gezien, maar het biedt waardevolle inzichten in de structuur van je pand. Zelfs met deze kennis is het inschakelen van een expert voor een accurate analyse onmisbaar.
Draagmuur herkennen op basis van locatie en structuur
Wanneer het gaat om de stabiliteit van je woning, is kennis over draagmuren cruciaal. Het correct identificeren van een draagmuur op de bouwtekening is de eerste stap in elk verbouwings- of renovatieproject. Een muur die van de fundering tot het dak doorloopt, is vaak een dragende muur; begin bij de fundering en volg de muur omhoog.
Een draagmuur loopt doorgaans door van de fundering via de verdiepingen naar het dak en bevindt zich op dezelfde plek op elke verdieping. Een muur die loodrecht op de balken rust, is een sterke aanwijzing voor draagkracht. Kijk ook naar de naden van betonnen vloeren; deze wijzen vaak in de richting van de ondersteunende muur. Draagmuren liggen vaak rondom trappen en toiletten waar extra structuur nodig is.
Bij houten verdiepingsvloeren uit voor 1980 kunnen houten balklagen op draagmuren rusten. In zo’n geval ziet men soms dat balklagen op dikke muren rusten; dit is extra bevestiging dat deze muren dragend zijn. Voor betonnen vloeren geldt hetzelfde: de naden lopen richting draagmuren, en muren die de naden aantrekken worden meestal dragend genoemd.
Wat te doen als je twijfelt of een muur dragend is
Kan ik een draagmuur verwijderen of aanpassen? In veel gevallen is dat wel mogelijk, maar het vereist veel zorg. Het verwijderen van een draagmuur is een complex en duur project dat meestal een constructieberekening en -tekening vereist, evenals een omgevingsvergunning afhankelijk van de regelgeving van jouw gemeente. Een draagmuur verwijderen zonder juiste voorbereiding kan leiden tot instortgevaar en ernstige schade aan de isolatie en bouwstructuur. Het inschakelen van een constructeur is essentieel voor een veilige aanpak.
Zelf een draagmuur verwijderen kan enkel als je veel ervaring hebt met verbouwen. Voor minder ervaren doe-het-zelvers is het altijd beter om bouwadvies in te winnen en een vakman te laten controleren wat de beste aanpak is. Een constructieberekening helpt de aannemer om een veilige en wettelijke verbouwing uit te voeren.
In geval van twijfel, laat geen greep in de muur nemen of op gevoel besluiten. De beste manier om zeker te zijn is het raadplegen van een expert die de draagbalken, fundering en de continuïteit van muren kan beoordelen. Constructiefgoed staat klaar om je te helpen met deskundig advies en gedetailleerde constructieberekeningen. Wij zorgen ervoor dat jouw project niet alleen voldoet aan alle technische vereisten, maar ook veilig en duurzaam is. Neem vandaag nog contact op met Constructiefgoed voor een vrijblijvende offerte.
Praktische tekenen en voorbeelden uit de bouwtekening

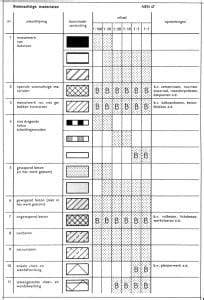

Hieronder worden enkele duidelijke voorbeelden gegeven van waar je op kunt letten bij draagmuren op bouwtekeningen. Voorbeeld draagmuur herkennen 1 en Voorbeeld draagmuur herkennen 2 illustreren arceringen en dikten die vaak duiden op dragende bouwdelen. Een draagmuur loopt altijd door van beneden naar boven en is doorgaans dikker dan niet-dragende muren. Draagmuren dicht rondom trappen en toiletten geven extra stabiliteit aan structuur en verdelen de lasten optimaal.
- Controleer de legenda op de bouwtekening voor arcering en dichtheidsverschillen tussen muren.
- Kijk naar de dikte van muren: dikker dan 10 cm wijst vaak op dragend; 10-21 cm kan indicatie zijn maar vereist extra toetsing.
- Volg muren naar zolder en kruipruimte om te zien of ze doorlopen tot fundamenten of tot het dak.
- Luister naar de muur: massief geluid bij kloppen wijst vaak op draagmuur; hol geluid wijst op niet-draagend.
- Let op balken die op de muur rusten en de oriëntatie van balken ten opzichte van muren.
Als je plannen hebt voor sloop of aanpassing, plan dan eerst een constructieberekening en vraag een vergunning aan waar nodig. Mijn Constructeur kan jou helpen bij het opstellen van een constructieberekening draagmuur. Het gaat niet alleen om veiligheid, maar ook om wettelijke vereisten en toekomstige duurzaamheid van je woning.
Hoe herken je een dragende muur?
Samengevatte richtlijnen voor snelle herkenning
De beste manier om een draagmuur te herkennen is door de bouwtekening te raadplegen en de legenda te interpreteren. Een muur die doorloopt van fundering naar dak en die loodrecht op balken rust, is typisch dragend. Dikker dan 10 centimeter biedt meestal dragende status, maar dit is geen absolute regel en moet bevestigd worden door een constructief deskundige. Luisteren naar het geluid van de muur, controleren van de balkrichting en het controleren van naden in betonnen vloeren geven aanvullende aanwijzingen. Bij twijfel nooit slopen zonder professioneel advies, zeker bij appartementen of complexere structuren. Als de muur dragend blijkt, vereist verwijderen of aanpassen meestal een constructieberekening en vergunning, met begeleiding van een constructeur.
