Onze HR 107 ketel (de Agpo 225c uit een eerdere post) heeft separate aan- en afvoer van gassen. Dus twee buizen. Ik veronderstel dat concentrisch (dubbele pijp) energiezuiniger is omdat de koude aanvoerlucht een beetje wordt voorverwarmd. Onze cv retour is ca 35-40 graden wegens LTV. Gasverbruik ca 1200 m3 per jaar. Aanvulling: ik weet dat een Atag op de markt is die een extra warmtewisselaar heeft tussen aangezogen lucht en rookgassen. Het merendeel van ons gasverbruik zit echter op verwarming (zeker nadat de zonneboiler draait). Doel je daarmee op de italiaan uit breda ingmar ?
Tja, alles is betwistbaar natuurlijk. Ik ga even uit van een objectieve test anders staat alles op losse schroeven. Omdat ik warm water van de zonneboiler krijg en tegelijkertijd een LTV heb die 24/7 draait vind ik rendement op verwarming en een energiezuinige pomp belangrijker dan rendement op tapwater. Theoretisch is het zo dat een concentrische aansluiting zou leiden tot een minimaal lager gasverbruik. Voordeel van parallel aansluiten is echter dat dit eenvoudiger en daarmee goedkoper werken is voor de installateur. Eenvoudshalve kun je er vanuit gaan dat de HR techniek wel zo ongeveer uitontwikkeld is.
Gezien het gasverbruik van 1200 m3 is het ook eigenlijk niet interessant of er een of twee procent rendementsverschil is. Het viel mij al op dat er op internet eigenlijk niets over te vinden is. Dus maar lekker houden zo: die 2 pijpjes. Concentrische buis Een cv-ketel die is aangesloten op een concentrisch systeem (buis-in-buis) heeft een extra veiligheidsschil. Deze geeft een storing en slaat vervolgens af. Daardoor wordt het risico op koolmonoxideongevallen verkleind. Dit maakt het systeem ‘fail safe’. De Vereniging van Nederlandse Fabrikanten van Gasafvoerleidingsystemen, Rogafa, adviseert daarom ook concentrische systemen.
Prijsverschil De aanschafprijs van concentrische systemen is hoger. De consument is alleen nauwelijks duurder uit door de tijdwinst. Er hoeft bijvoorbeeld minder gebeugeld te worden. Ook oogt een concentrisch rookgasafvoersysteem netter én neemt het minder ruimte in beslag.
Voordelen van concentrische rookgasafvoer
- Veiliger
- Eenvoudig en snel te installeren
- Minder beugels nodig
- Strakke afwerking
- Spaart ruimte
- Geen spruitstuk of aansluitadapter nodig

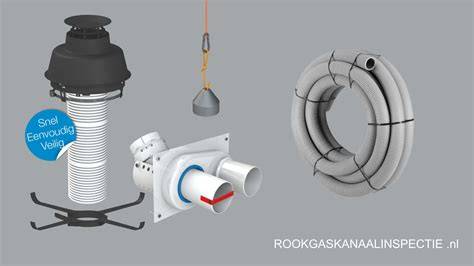

UbiFit concentrisch systeem Ubbinks UbiFit concentrische systeem bestaat uit een rookgasafvoerbuis en een buitenbuis voor luchttoevoer, die geïnstalleerd wordt vanaf de ketel tot en met de dakdoorvoer. Door de montagesnelheid en -eenvoud is het een plezier om mee te werken. Voor schachten waar beugelen beperkt mogelijk is, levert Ubbink het UbiFit Concentrisch Klembandsysteem. Een concentrisch rookgaskanaal zorgt voor de afvoer van verbrandingsgassen en toevoer van verse lucht middels een dubbelwandige pijp. Door deze innovatieve pijp-in-pijpconstructie is een dubbele wand gecreëerd, wat extra veiligheid geeft bij het vrijkomen van giftige gassen als koolmonoxide.
Trainingsvideo voor het Gastec-detectorbuizensysteem (GV-100)
Een concentrisch rookgasafvoer wordt toegepast bij cv-ketels, gesloten gashaarden en kachels. Feenstra installeert bij nieuwe cv-ketels doorgaans concentrische rookgasafvoerkanalen. In sommige situaties is maatwerk noodzakelijk. Per situatie wordt bepaald wat de beste aanpak is. Een concentrische rookgasafvoer bestaat uit één buis waar nog een buis in zit. Deze rookgassen zijn warm, waardoor de binnenste pijp dus ook warm wordt. Door de buis-in-buis constructie is de concentrische rookgasafvoer veel veiliger. Er is namelijk minder kans op koolmonoxidevergiftiging. Dit komt omdat er bij slijtage aan de binnenste buis geen rookgassen kunnen gaan lekken in de woning. Bij slijtage komen de giftige gassen terecht in de buitenste pijp die moet zorgen voor frisse lucht. Als deze schone lucht niet genoeg zuurstof aanlevert doordat er verbrandingsgassen in lekken, springt de cv-ketel op storing en werkt hij niet meer.
Rookgaskanalen hebben een beperkte houdbaarheid. Voorheen is het in Nederland altijd gebruikelijk geweest om gescheiden aan- en afvoerpijp te plaatsen voor cv-ketels. In veel landen om Nederland heen is het inmiddels verplicht om een concentrische rookgasafvoer te plaatsen, maar in Nederland wordt het tot nu toe alleen aanbevolen. Nu er steeds meer hr-ketels en materialen voor concentrische aansluitingen beschikbaar komen, is het een logische stap om in het kader van extra veiligheid voor bewoners over te gaan naar deze nieuwe pijp-in-pijp oplossing. Bij zo’n 10% van de cv-ketels in Nederland is er tot dusver een concentrische rookgasafvoer geplaatst. De nieuwe afvoer is in de meeste gevallen (met uitzondering van hoogbouw door collectieve rookgasafvoeren) te plaatsen. Kies een nieuwe cv-ketel inclusief concentrische rookgasafvoer.
Er zal bij onvolledige verbranding altijd enige mate van koolmonoxide ontstaan. Deze beperkte hoeveelheid is veelal echter niet schadelijk, zeker niet wanneer er voldoende wordt geventileerd. Hoewel er door de concentrische rookgasafvoer van de cv-ketel geen koolmonoxide meer vrijkomt in uw woning bij lekkage aan de binnenste buis, is het raadzaam om altijd een CO-melder in huis te plaatsen, voor wanneer de oorzaak niet bij uw cv-ketel ligt. Wanneer u dit via Feenstra regelt, installeren wij de Resideo R200C-1.
Nieuwbouwhuizen worden tegenwoordig niet meer op het aardgasnetwerk aangesloten, maar het grootste gedeelte van de bestaande woningen in Nederland is dat nog wel. Dat betekent ook: één rookgasafvoersysteem dat volledig is afgestemd op dat specifieke toestel en de situatie in de woning. Als de cv-ketel na de levensduur wordt vervangen, moet ook het rookgasafvoersysteem worden vernieuwd. Deze onderdelen beïnvloeden elkaar. De keuze voor het toestel en de beschikbare ruimte bepalen de afvoerroute, de maximale lengte en het type systeem. Rookgasafvoer in grondgebonden woningen vraagt extra aandacht omdat de installatie zich vaak dicht bij leefruimtes bevindt. Daarnaast spelen correcte bevestiging, juiste beugelafstanden en het volgen van montagevoorschriften een belangrijke rol.
Bij rookgasafvoer in woonhuizen wordt onderscheid gemaakt tussen parallelle (enkelwandige) en concentrische (buis-in-buis) systemen. Beide kunnen veilig functioneren, mits correct toegepast en gemonteerd. Concentrische systemen bieden in de praktijk meer installatieveiligheid, zijn sneller te monteren en nemen minder ruimte in. Rookgasafvoer is onmisbaar voor het goed functioneren van een cv-installatie. Het is belangrijk dat de rookgasafvoer goed werkt, veilig is en efficiënt is. Tijdens de verbranding van gas, olie of pellets komen rookgassen vrij die gecontroleerd afgevoerd moeten worden.
Bij Wasco vind je een breed assortiment aan rookgasafvoeren voor verschillende toepassingen. Rookgasafvoeren en rookkanalen worden voor verschillende toepassingen gebruikt. Specifiek ontworpen voor pelletkachels. Heb je meer advies nodig over je keuze? In principe is rookgasafvoer nodig voor alle apparaten die verbrandingsgassen produceren. Die gassen moeten namelijk naar buiten afgevoerd worden, anders kunnen schadelijke gassen zich ophopen in de ruimte.
Bij het monteren van rookgasafvoer staat veiligheid natuurlijk voorop. Let daarbij erop dat je het juiste systeem en materiaal kiest van dezelfde leverancier. Sinds 2017 is de NPR 3378-45 voorgeschreven met daarin onder andere dat bij vervanging van de cv-ketel het rookgaskanaal na 5 jaar vervangen moet worden. Binnen 5 jaar moet visueel gekeurd worden of het nog veilig is. Een rookgasafvoer gaat net zo lang mee als het verwarmingsapparaat. Sinds 1 oktober 2020 is de Gasketelwet van kracht. Kies de juiste beugels en steunpunten, let daarbij op gewicht en materiaal. Ook de verbinding en afdichting zijn erg belangrijk. Gebruik originele koppelingen, afdichtringen en kit. Controleer ook altijd de verbindingen op lekkage. Bij concentrische buizen let je op de sluiting van dubbelwandige elementen. Beperk ook het aantal bochten en gebruik de juiste bochtenradius. Zorg bij hr-ketels voor condensafvoer, aangezien deze systemen condens produceren. Een slecht werkende rookgasafvoer kan een serieus gevaar opleveren voor je klant. Een rookgasafvoer moet regelmatige controle en onderhoud krijgen, daarmee garandeer je veiligheid en goede werking voor je klant. Volgens de NEN 2757 moet de afvoer jaarlijks gecontroleerd worden bij gasgestookte toestellen en cv-ketels. Bij bijvoorbeeld pelletkachels is dit minimaal 1-2 keer per jaar.
Met ons brede assortiment ben je bij Wasco verzekerd van snelle levering, zodat jij snel aan de bak kan voor je klant. We staan ook voor je klaar met passend advies. Bij onze vestigingen staan ze je graag te woord, maar ook onze technische specialisten helpen je verder. Wil je meer weten over het volledige aanbod verwarmingssystemen bij Wasco?
Het voornaamste verschil tussen parallelle en concentrische afvoeren is dat laatstgenoemde een pijp-in-pijp-constructie is, die een veiligheidsvangnet kan vormen. Deze springt hierdoor op storing waardoor de kans op koolmonoxidevergiftiging wordt verkleind. Installateurs installeren concentrische systemen om verschillende redenen niet massaal. Concentrische systemen zijn sec qua materialen iets duurder, maar als totaaloplossing ongeveer gelijk geprijsd. De meeste installateurs hebben er niet veel ervaring mee. In de praktijk is een concentrisch systeem bij renovatie wellicht niet overal toepasbaar. Rookgasafvoerfabrikanten, ketelfabrikanten en branchevereniging Uneto-VNI broeden op een gezamenlijk advies om voortaan concentrische rookgasafvoeren aan te bevelen bij de installatie van cv-ketels in de nieuwbouw.
Op dit moment wordt de concentrische rookgasafvoer slechts in ongeveer 10 procent van de individuele aansluitingen toegepast. Bijna alle cv-ketels in Nederland kennen een parallelle aansluiting van rookgasafvoer en luchttoevoer. In de landen om ons heen is concentrisch een verplichting. Eerste systeemadvies rookgasafvoer Met het voorgenomen advies lopen de branchepartijen alvast vooruit op mogelijke conclusies van het onderzoek van de Onderzoeksraad voor de Veiligheid, dat dit najaar verwacht wordt. Het advies zou verpakt kunnen worden in een nieuwe norm.
Het betreft hier een advies en geen verplichting. Concentrische rookgasafvoer kopen? Concentrische rookgasafvoer biedt extra veiligheid. Ook voor kleine ruimtes of woningen waar ruimtebesparend te werk gegaan moet worden is deze oplossing perfect. Bij Jan Wit hebben we een ruim assortiment concentrische rookgasafvoeren in verschillende maten en merken. Waarom een concentrische rookgasafvoer? De extra veiligheidslaag van een concentrische rookgasafvoer zorgt ervoor dat deze methode steeds vaker wordt gekozen. De buis-in-buis constructie houdt alle rookgassen in de binnenste buist. De luchtverplaatsing vindt plaats in de buitenste buis. Dit zorgt ervoor dat, mocht er een lek ontstaan, de rookgassen niet direct de woning in lekken. Wanneer we uitgaan van een goed geïnstalleerde buis zal de ketel een storing aangeven bij een lekkage. De giftige gassen van de binnenste buis lopen namelijk de luchttoevoerbuis in. De ketel krijgt dan geen ‘verse’ lucht en stopt met werken. Deze afstelling op de ketel verkleint het risico op koolmonoxidevergiftiging tot bijna 0. Binnen de opties voor rookgasafvoeren is een concentrische rookgasafvoer één van de veiligste opties.
Naast een concentrische aanlsuiting is het ook mogelijk om te kiezen voor een parallelle aansluiting. Zowel een parallelle als een concentrische aansluiting is veilig. Voor de parallelle aansluiting worden ook twee buizen gebruikt, maar deze worden wel afzonderlijk van elkaar geplaatst. Deze kunststof rookgasafvoer neemt dus ook meer ruimte in beslag. Omdat de concentrische afvoer compacter is, heeft deze meer voordelen op het gebied van ruimtebesparing. De voordelen van concentrische rookgasafvoer Buiten de veiligheid van het systeem en de ruimtebesparing zijn er nog andere voordelen die dit systeem met zich meebrengt.
Technische vooruitgang en marktontwikkelingen
Verwerkers hebben soms moeite met het aansluiten van concentrische systemen. Veel gehoorde klacht is dat bij weinig ruimte de montage lastig is, maar men moet wel parallel 80-80 vergelijken met 60/100. De concentrische maat 60/100 wordt Europees ook het meest toegepast. Deze is nu meestal standaard voorbereid op parallelle aansluitingen. Er is inmiddels wat te kiezen op concentrisch gebied. Grofweg zijn er drie aanbieders die elk hun eigen assortiment voeren in concentrisch: Ubbink, Burgerhout en Cox Geelen. Alledrie fabrikanten zijn vertegenwoordigd in Rogafa, de brancheorganisatie die de concentrische rookgasafvoer ook als voorkeursoplossing naar voren heeft geschoven. Alle drie ook leverancier van parallelle systemen, dus uitstekend in staat om de installateur goed te adviseren.
Toestellen zijn beschikbaar Voor de Nederlandse markt werden cv-toestellen lange tijd af-fabriek geleverd met parallelle aansluiting. Dit betekent dat de installateur voor een concentrische rookgasafvoer een adapter nodig had. Extra moeite, extra materiaal, met dito kosten. De grootste ketelfabrikanten leveren inmiddels op grote schaal concentrisch af-fabriek aan de groothandel. Dit betekent dat de adapter dan ook niet meer nodig is. Markt vraagt erom Concentrisch gaat verder groeien.
