Een cv-ketel is onderdeel van het verwarmingssysteem in huizen en kantoren. Dat wist u waarschijnlijk wel. Maar heeft u zich al eens afgevraagd hoe een cv-ketel eigenlijk werkt?
Basisprincipes van een cv-ketel
De warmtewisseling is een van de belangrijkste onderdelen: de warmtewisselaar is namelijk verantwoordelijk voor het verwarmen van het water. Daarnaast zijn er de pomp en de thermostaat. Het werkingsprincipe van een cv-ketel is gebaseerd op verbranding. In de ketel wordt gas, zoals aardgas of propaan, verbrand om warmte te genereren. Deze warmte wordt vervolgens overgedragen aan het water dat door de warmtewisselaar stroomt.
Regelmatig onderhoud van een cv-ketel is belangrijk voor een goede werking én voor de veiligheid. Wij raden aan om een specialist in te schakelen voor het onderhoud. Een specialist heeft de kennis en ervaring om de cv-ketel grondig te inspecteren en eventuele problemen op te lossen. Door regelmatig onderhoud, ongeveer eens per twee jaar, kunnen potentiële storingen worden voorkomen. Koolmonoxidevergiftiging is een van de belangrijkste risico’s. Om dit te voorkomen, zorgt u ervoor dat de ketel goed wordt geventileerd en dat de rookgasafvoer regelmatig wordt gecontroleerd en schoongemaakt. Door te begrijpen hoe een cv-ketel werkt en door regelmatig onderhoud uit te laten voeren, kunt u genieten van een veilig verwarmingssysteem.
Radiatoren: de uiteindelijke warmteafgifte

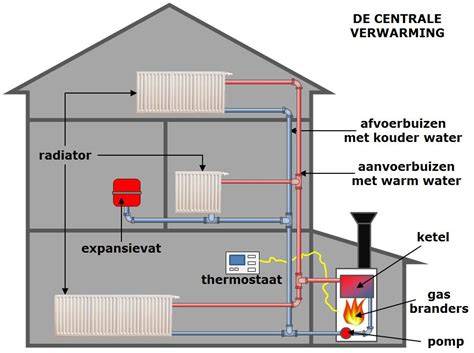

Een radiator is in technisch jargon een warmtewisselaar. Het zorgt ervoor dat er warmte aan de ruimte wordt afgegeven. Radiatoren vormen samen met onder andere leidingen en een cv-ketel een gesloten circuit, waar warme vloeistof doorheen stroomt. De leidingen lopen door het hele huis, de radiatoren bevinden zich in verblijfsruimten. Radiatoren geven de warmte uit die vloeistof af aan langsstromende lucht volgens het tegenstroomprincipe. Hierbij stroomt het warme water er aan de bovenkant in en zakt het af naarmate het afkoelt. Het afgekoelde water dat aan de onderzijde van de radiator doorstroomt, gaat rechtstreeks door naar de cv-ketel waar het opnieuw wordt opgewarmd. Aan de buitenzijde komt koele lucht tegen de radiator aan, die omhoog beweegt zodra deze opwarmt (want warme lucht is lichter dan koude lucht).
Tip van Abel: wil je een ombouw rond je radiatoren plaatsen? Zorg dat de lucht rond de radiator kan blijven circuleren. Moderne centrale verwarmingssystemen zijn voorzien van parallel geplaatste radiatoren: iedere radiator is aangesloten op ‘koude’ en ‘warme’ leidingen die rechtstreeks van en naar de cv-ketel gaan. De radiatoren van oudere systemen zijn met elkaar verbonden door één leidingstelsel. De doorstroming per radiator regelen gaat niet. Wel kan de luchtcirculatie rond de radiator worden geregeld, door een klep dicht te draaien. De lucht rond de radiator stopt met circuleren, waardoor deze weinig warmte afgeeft (maar wel warm blijft).
De warmteafgifte van een radiator werkt het beste met een zo groot mogelijk oppervlak. De radiator verwarmt de ruimte door convectie en niet zozeer door radiatie (straling). Met een thermostaat stel je de maximale temperatuur in.
Soorten radiatoren en hun werking
Over het algemeen zijn er verschillende typen radiatoren, elk met eigen kenmerken, voor- en nadelen:
- Paneelradiatoren - structuur en functie: in een stalen paneelradiator vormen meerdere verwarmingspanelen van staalplaat, waar verwarmingswater doorheen stroomt. Tussen deze panelen bevinden convectieplaten om warmte op te nemen en de lucht te verwarmen. Moderne paneelradiatoren kunnen bij lage aanvoertemperaturen werken. Voordelen: Hoog aandeel convectiewarmte, compact ontwerp, goedkoop, geschikt voor warmtepomp en zonne-energie.
- Ledenradiatoren (kolomradiatoren) - structuur en functie: bestaan uit zware elementen en hebben een groot oppervlak voor warmteafgifte. Voordelen: flexibel, snelle reactie en verwarming; Nadelen: hoger aandeel stralingswarmte, stofcirculatie.
- Beschrijvingen van andere soorten - verschillende vormen zoals buisradiatoren, gietijzeren ontwerpen en vloerverwarming worden genoemd met hun eigen voor- en nadelen. Vloerverwarming is een vorm van oppervlakteverwarming met lage aanvoertemperatuur en werkt goed met hernieuwbare bronnen.

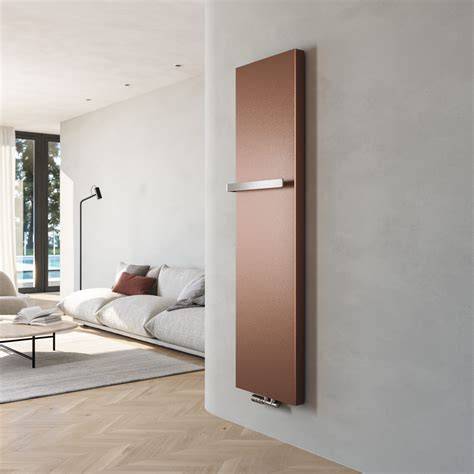

- Elektrische radiatoren - hart van een elektrische radiator is het verwarmingselement. Soorten: handdoekradiatoren, paneelradiatoren, designradiatoren en verticale radiatoren. Voordelen: snel opwarmen, geen leidingen nodig, individuele bediening, stil en flexibel inzetbaar.
Plaatsing en afstelling van radiatoren
Waar moet je radiatoren plaatsen? In grote kamers en keukens moeten radiatoren aan buitenmuren worden bevestigd, bij voorkeur onder ramen. Deze plaatsing mengt koude luchtstromen vanuit ramen met warme lucht en zorgt voor een gelijkmatige warmte in de kamer. In goed geïsoleerde gebouwen is de plaatsing minder kritisch, maar ventilatie blijft belangrijk voor luchtverversing.
Moderne systemen hebben parallel geplaatste radiatoren met directe aanvoer- en retourleidingen. Oudere systemen kunnen in serie zijn aangesloten, wat betekent dat de doorstroming per radiator moeilijk te regelen is. Een aparte radiator kan vaak met een klep of deurventiel worden geregeld om de circulatie te beïnvloeden.

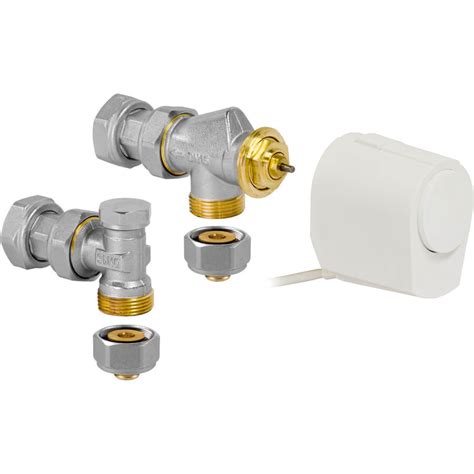

Een belangrijk onderdeel is het voetventiel bij radiatoren. Het voetventiel maakt waterzijdig inregelen mogelijk en biedt eenvoudige afsluiting bij onderhoud. Het gecombineerde onderblok met radiatorkraan biedt esthetiek en extra functionaliteit zoals ruimte voor accessoires. Een onderblok zorgt voor gelijkmatige verdeling van warmte en kan helpen energie te besparen.
De waterzijdige inregeling is cruciaal voor comfort en efficiëntie. Als radiatoren verschillende temperaturen geven, kan dat veroorzaakt worden door ongelijkmatige verdeling van warm water. Met voetventielen en automatische debietregeling in radiatorkranen kan dit systeem vaker automatisch regelen.
Onderhoud en efficiëntie
Regelmatig onderhoud van radiatoren en cv-ketels verhoogt de veiligheid en efficiëntie. Lucht uit het systeem verwijderen is essentieel; dit wordt ontluchten genoemd. Moderne oplossingen zoals vuil-lucht scheiders helpen dit proces eenvoudiger te maken. Voor optimale prestaties moet het systeem regelmatig worden gecontroleerd en bij lekkages gerepareerd.
Vloerverwarming en convectoren hebben ook onderhoud nodig, vooral bij hogere luchtdruk en afstelling van waterzijdige regelen. Bij vervanging van ketels of radiatoren kan het nodig zijn de aanvoertemperatuur aan te passen. Moderne HR-ketels kunnen moduleren en vereisen wellicht ook aanpassing van de leidingen op 90 graden bij specifieke situaties.
Samenvatting van kernpunten
Een goed functionerend verwarmingssysteem draait om balans, comfort en efficiëntie. Een cv-ketel verwarmt water via verbranding en stuurt dit water door radiatoren die hitte afgeven aan de ruimte. De juiste keuze van radiatortype, correcte installatie, regelmatige waterzijdige afstelling en periodiek onderhoud zorgen voor een veilig en efficiënt verwarmingssysteem.
Hoe werkt een HR-ketel?
Overzicht van tips en aandachtspunten
- Laat onderhoud door een vakman uitvoeren om veiligheid en efficiëntie te waarborgen.
- Controleer regelmatig rookgasafvoer en ventilatie om koolmonoxidegevaar te voorkomen.
- Overweeg ventilatoren, luchtafscheiders en automatische debietregeling voor een stabiele warmteverdeling.
- Bereken het benodigde vermogen per ruimte en stem radiatoren daarop af.
- Bij renovatie of vervanging van radiatoren houd rekening met afstand tot de ketel en de mogelijkheid van inregelen.
Aanvullende overwegingen
Wanneer u een nieuw systeem overweegt, kan een combiketel naast de radiatoren de efficiëntie maximaliseren. Kies bij vervanging ook voor HR-ketels die moduleren en pas de aanvoertemperatuur aan op basis van de woning en de isolatie. Het doel is een aangename, constante temperatuur met zo min mogelijk energieverlies.
