De toepassing van zonne-energie-systemen op hellende daken neemt een grote vlucht. Niet alleen nieuwe daken worden van zonnepanelen en zonneboilers voorzien, ook op reeds bestaande daken worden zonne-energiesystemen aangebracht. De bevestiging van deze systemen moet zodanig ontworpen zijn dat deze de belastingen als gevolg van het eigen gewicht, sneeuw en wind kan afdragen. Dit artikel gaat in op de bepaling van de windbelasting voor zonnepanelen op hellende daken, met de relevante regelgeving en praktijk.
Regelgeving en normen voor windbelasting
De windbelasting op constructies moet in Nederland worden bepaald volgens de Eurocode NEN EN 1991-1-4. Deze norm is met de Nederlandse Nationale Bijlage, sinds 2012 van kracht volgens het Bouwbesluit. Via deze Nationale Bijlage wordt de stuwdruk berekend, welke afhankelijk is van het windgebied en de ruwheid van het omliggende terrein. De belasting op een constructie of constructie-element wordt gevonden door deze stuwdruk te vermenigvuldigen met een druk- of krachtcoëfficient.
NEN EN 1991-1-4 geeft rekenregels voor deze factoren, echter deze zijn niet in alle gevallen toepasbaar voor zonne-energiesystemen. De Nederlandse norm NEN 7250 voor de bouwkundige integratie van zonne-energiesystemen heeft daarom een uitgebreid hoofdstuk over de windbelasting opgenomen waarin deze factoren worden gespecificeerd. NEN 7250 geeft prestatie-eisen en (verwijzingen naar) beproevingsmethoden van de bouwkundige aspecten van zonne-energiesystemen als geïntegreerd onderdeel van, of als los element op, dak- en gevelconstructies van gebouwen.
Zones en situaties bij windbelasting
De montagewijze 3 is van toepassing voor platte daken. Bij montagewijzen 4 en 5 is een berekening conform NEN EN 1991-1-4 uit te voeren. Wind die over een gebouw stroomt, wordt door het gebouw samengedrukt en rond het gebouw afgebogen. Daardoor versnelt de wind bij de randen van het gebouw, onder andere wanneer deze over een dak blaast. Deze versnelde wind laat bij de hoeken en randen van het dak los. Daardoor worden wervelingen opgewekt, die zorgen voor lokale windzuiging op het dakoppervlak. Deze windzuiging varieert snel in de tijd, en levert lokale piekbelastingen op het oppervlak op.
Figuur 3: illustratie van de windeffecten over een hellend dak bij een schuine aanstroming. De windzuiging op het dakvlak is ook niet overal even sterk. In tegenstelling tot in NEN 6702, geeft NEN EN 1991-1-4 geen zone-indeling die onafhankelijk is van de windrichting. NEN EN 1991-1-4 specificeert zones bij verschillende aanstroomrichtingen. Een zonnepaneel zal dan, afhankelijk van de aanstroming, in verschillende zones kunnen liggen. De grootte van de zones is in NEN EN 1991-1-4 afhankelijk van de gebouwhoogte en breedte. In figuur 4 is weergegeven hoe deze zijn gedefinieerd. De afmetingen van de zones worden bepaald voor elk van de vier aanstroomrichtingen loodrecht op de gevels.
Voor een zonnepaneel geldt dat de in rekening te brengen windbelasting bepaald wordt door de ongunstigste waarde voor alle beschouwde windrichtingen. Om deze te bepalen kunnen de zones voor alle windrichtingen over elkaar gelegd worden, en is die zone van belang die de hoogste belasting oplevert. Er geldt dat de zones F en G de hoogste belastingen geven. Daarbij moet worden aangetekend dat de waarde behorend bij zones F en G bij aanstroomrichting van nul graden vaak anders is dan de waarde die hoort bij 90 of 270 graden.
Windbelasting, daken en glasdak
Stormschade aan het dak is - gedeeltelijk - te voorkomen door de windbelasting bij gebouwen goed te berekenen en door te voeren. Windbelasting is de kracht die de wind uitoefent op een voorwerp. Op daken wordt de windbelasting berekend volgens de EN-NEN1991-1-4 en vindt in Nederland plaats op basis van NPR 6708. Het is allesbehalve eenvoudig om de windbelasting op een dak te berekenen, vooral bij gebouwen met een onregelmatige vorm. Daarom wordt deze berekening vaak verkeerd - of gewoon niet - uitgevoerd. Toch is het ontzettend belangrijk om de windbelasting op daken goed en gedetailleerd te onderzoeken. Hiermee kan de windweerstand van de dakbedekkingsconstructie met de juiste bevestigingsmiddelen, het gewicht van de ballast of de hechting van de dakbedekkingsmaterialen worden bepaald. Die berekeningen moeten leiden tot een plattegrond waarop verschillende zones zijn aangeduid, waarmee de dakdekker aan de slag kan.
Deze zones geven aan welke windkrachten op die plek worden uitgeoefend op het dak. De hoofd- of dakaannemer is tot 10 jaar na oplevering aansprakelijk voor zijn bouwwerk. Om een gebouw functioneel, veilig en duurzaam te bouwen zijn in het bouwbesluit regels en normen opgenomen.
Onderstaand fragment beschrijft de relaties tussen windbelasting, zones en de aanpak voor zonnepanelen, inclusief de positie van het glasdak en de invloed van windvormfactoren. De hoogte van het gebouw is bepalend voor de windbelasting op het glasdak. Men kan zich indenken dat de windkracht hoger in de lucht meer kracht heeft dan op de grond. Hogere gebouwen moeten berekend zijn op een hogere windbelasting. In de Eurocode zijn waardes opgenomen tot 200 meter hoog. In Nederland zijn 3 windgebieden aangewezen. De afbeelding hieronder laat voor elke provincie zien in welk windgebied deze ligt. Hierbij heeft windgebied 3 de laagste windbelasting (binnenland) en loopt het per windgebied op. Een gebouw op een open vlakte zal logischerwijs meer vatbaar zijn voor wind dan een gebouw in een stedelijk gebied. Langs de hele kust, inclusief het IJsselmeer en Markermeer en de eilanden is een kustzoneaangewezen. Deze lijn wordt ook wel windzone 0 genoemd.
Praktische berekening en lastcombinaties

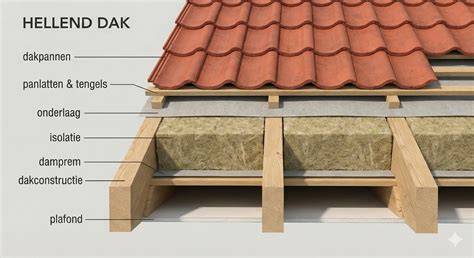

De tool berekent de dakbelasting in twee stappen. Eerst worden de karakteristieke belastingen bepaald: de permanente last (eigen gewicht van constructie, dakbedekking en eventuele zonnepanelen) en de veranderlijke lasten (sneeuwbelasting, windbelasting en onderhoudslast). Vervolgens worden de ontwerpbelastingen voor de Uiterste Grenstoestand (UGT) berekend conform NEN-EN 1990. Permanente belastingen (G) zijn altijd aanwezig: eigen gewicht van draagconstructie, dakbedekking, isolatie en vaste installaties zoals zonnepanelen. Veranderlijke belastingen (Q) zijn tijdelijk: sneeuw, wind en onderhoud. Het onderscheid is cruciaal voor de combinatieregels conform NEN-EN 1990.
Sneeuw en wind zijn beide veranderlijke lasten. In een lastcombinatie wordt de dominante veranderlijke last volledig meegenomen (factor 1,5) en de bijkomende last gereduceerd met de combinatiefactor ψ₀. Voor daken in Nederland geldt ψ₀ = 0,6 voor wind en ψ₀ = 0,5 voor sneeuw conform NEN-EN 1990 Nationaal Bijblad. Dit geeft twee te toetsen scenario's: De maatgevende UGT-belasting is de hoogste uitkomst van beide scenario's. Let op: windbelasting kan ook als zuiging (optillende kracht) werken op het dak, wat voor de verankering van dakbedekking en gordingen een afzonderlijk lastgeval is. Deze tool berekent de neerwaartse drukkant.
Onderhoudslast categorie H en lokale effecten: Voor niet-toegankelijke daken schrijft NEN-EN 1991-1-1 een onderhoudsbelasting van categorie H voor (0,4 kN/m² op een oppervlak van 10 m², of als puntlast van 1,0 kN). In deze tool is de onderhoudslast als gelijkmatig verdeelde last opgenomen als optionele parameter. Sneeuwophoping en lokale effecten vereisen een separate berekening bij opbouwen, dakranden, hogere gebouwdelen of kilgoten (conform NEN-EN 1991-1-3 paragraaf 6.3).
Ontwerpbelasting volgens NEN-EN 1990 kan uit twee ontwerpvarianten komen: - Ontwerpbelasting conform NEN-EN 1990: 1,35G + 1,5Q_sneeuw + 1,5 × ψ₀,wind × Q_wind + 1,5Q_onderhoud.- Ontwerpbelasting conform NEN-EN 1990: 1,35G + 1,5Q_wind + 1,5 × ψ₀,sneeuw × Q_sneeuw + 1,5Q_onderhoud.
Hoeveel ballast en welke oplossing past bij jouw dak?
Belasting van zonnepanelen op de dakconstructie bestaat uit meerdere factoren: Eigen gewicht van panelen en montagesysteem, Extra ballast bij platte daken, Windbelasting vooral aan dakranden en hoeken, Sneeuwbelasting in combinatie met paneelgewicht. Juist de combinatie bepaalt of een dakconstructie voldoende veilig is. Plat dak: bij platte daken wordt vaak ballast gebruikt voor stabiliteit, terwijl bij hellende daken de hoek en bevestigingsmiddelen bepalen.
Ballast voor zonnepanelen is een soort verzwaring zoals betontegels of grind. De ballast zorgt ervoor dat zonnepanelen op hun plaats blijven en niet verschuiven of wegwaaien bij sterke winden of slechte weersomstandigheden. Extra ballast is voornamelijk nodig bij zonnepanelen op platte daken, omdat de zonnepanelen dan niet tegen het dak geplaatst worden. De hoogte van ballast is afhankelijk van windgebied, dakrandafstand en montagesysteem. Gemiddeld wordt ongeveer 20 à 30 kilo per vierkante meter gebruikt. Het gewicht van een zonnepaneel ligt gemiddeld tussen 18 en 22 kg, met montagemateriaal kan dit oplopen.
Belangrijk is de afstand tot de dakrand: te dicht bij de rand verhoogt de windbelasting en vereist zwaardere ballast. Een open opstelling vergt vaak meer ballast dan een gesloten montagesysteem. Beschikbare dakoppervlakte en de hellingshoek beïnvloeden de windweerstand en het rendement van de panelen. De no-go zone en wettelijke richtlijnen bepalen samen met windgebied en ruwe omgeving hoeveel ballast nodig is.
Verantwoordelijkheid en vergunningen
De hoofd- of dakaannemer is tot 10 jaar na oplevering aansprakelijk voor zijn bouwwerk. In veel situaties zijn zonnepanelen vergunningsvrij, maar dit geldt niet altijd; monumenten, beschermde stads- of dorpsgezichten of lokale regels kunnen vergunningen vereisen. Controleer vooraf de eisen van jouw gemeente. Het inschakelen van een constructeur of installateur is aan te raden voor een veilige en conforme installatie.
Checklist en praktische aanpak
- Bereken de windbelasting volgens EN-NEN 1991-1-4 en NPR 6708 voor jouw situatie; gebruik de Nederlandse Bijlage en NEN 7250 voor zonne-energie-integratie.
- Bepaal de zones en kies de ongunstigste windrichting voor een zonnepaneel; leg zones voor alle richtingen over elkaar heen om de maatgevende belasting te bepalen.
- Bereken combinatiebelastingen met 1,5-factoren en ψ₀ volgens NEN-EN 1990; houd rekening met mogelijke windzuiging en piekbelastingen.
- Plan ballastberekening: hoogte, gewicht, type montagesysteem, bereik van dakrand en windgebied; overweeg meerdere rijen en verbindingen om ballast te verspreiden.
- Controleer of het dak bestand is tegen extra gewicht; denk aan plat dak met ballast en eventuele versterkingen bij draagconstructie.
- Laat een professional de windlastberekening uitvoeren en advies geven over bevestigers en ballast. Overweeg windlastberekeningen op maat en FM Global-gerichtte berekeningen indien nodig.

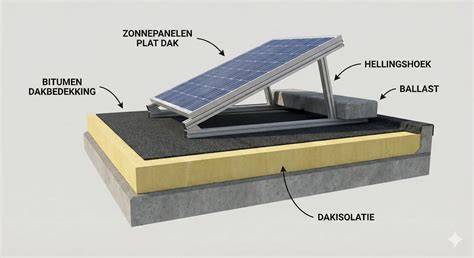

Illustratie van ballast en bevestigingspunten
Samengevatte berekeningselementen
Berekeningssysteem werkt in twee stappen: karakteristieke belastingen en ontwerpbelastingen voor UGT. Permanente belastingen (G): draagconstructie, dakbedekking, isolatie en vaste installaties zoals zonnepanelen. Veranderlijke belastingen (Q): sneeuw, wind, onderhoud. De twee scenario's A en B leveren de maatgevende belasting op; de hoogste waarde bepaalt de dimensionering.
Belastingcomponenten en factoren worden opgedeeld in secties: eigen gewicht, paneelgewicht en montagemateriaal; ballast en verdeling; wind en sneeuw; onderhoudslast. Voor een professioneel advies en een berekening op maat bent u bij een gecertificeerde installateur en constructeur aan het juiste adres.
Windbelasting en opvallende/creatieve montage van zonnepanelen
Extra overwegingen en aanbevelingen
Bij platdakinstallaties is ballast vaak nodig om de panelen tegen windkrachten te verankeren; bij hellende daken kan de hoek de windbelasting beïnvloeden en is een juiste verankering cruciaal. Houd rekening met de mogelijkheid van lokale verhogingen van belasting bij sneeuwophoping of dakopbouwen. Onderhoud en inspectie blijven essentieel om de integriteit van de montage te waarborgen.
Wil je zeker weten dat jouw dak geschikt is voor zonnepanelen? Raadpleeg een ervaren zonnepaneelinstallateur voor een maatwerkadvies en een nauwkeurige ballastberekening. Zij kunnen je volgens de geldende normen begeleiden, rekening houdend met jouw specifieke dakvorm, dakhoogte en windgebied.
