Werking en toepassing van wormwiel in cementindustrie

Al sinds de oudheid maken constructeurs slim gebruik van een wormwieloverbrenging. Dit ingenieuze type tandwiel met zijn karakteristieke schroefvormige wormas speelt een cruciale rol in uiteenlopende mechanische toepassingen. In dit artikel duiken we in de wondere wereld van de wormwielreductoren en ontrafelen we hun werking, toepassingen en uitdagingen.

Historische achtergrond en kernprincipe

Het principe van de wormwielaandrijving, is al heel lang bekend. De vroegste vermeldingen dateren uit de klassieke oudheid. De Griekse ingenieur Archytas van Tarente beschreef rond 400 v.Chr. al een houten pop die kon bewegen dankzij wormwielen. Ook het mechanische planetarium van de Griekse uitvinder Ktesibios uit de 3e eeuw v.Chr. toont vroege toepassingen. De techniek van een wormwielaandrijving komt voort uit een uitvinding van Heron van Alexandrië die rond de 1ste eeuw na Christus zijn oorsprong vindt.

Het wormwielmechanisme wordt gevormd door, hoe vanzelfsprekend, een worm en een wormwiel. De worm, de meeste gevallen het aangedreven component, draait rond en via de spiraalvormige tanden wordt het wormwiel aangedreven. De rotatie van de worm dwingt het tandwiel te draaien. In tegenstelling tot typische tandwielen die tegen elkaar rollen, glijdt de schroefdraad van de worm over de tanden van het tandwiel. Dit is de bepalende mechanische actie.

Basiswerking en eigenschappen

De worm - Dit is een schroefvormige as die kan draaien. Door de rotatie van de wormas worden de tanden van het wormwiel een voor een in beweging gebracht. Voor elke omwenteling van de worm draait het wormwiel slechts een fractie. Zo zet het wormwiel de draaiende beweging van de worm om in een veel trager ronddraaiend wormwiel. De specifieke vormgeving van de worm en het schuin vertande wormwiel maakt dat het tandwiel de worm wel kan volgen, maar andersom niet. Hierdoor is de beweging onomkeerbaar.

Een wormwiel is een mechanisch krachtoverbrengingssysteem waarbij een schroef met schroefdraad (worm) ineengrijpt met een getand wiel, waardoor hoge reductieverhoudingen ontstaan door glijdend contact dat een nauwkeurige bewegingsregeling en zelfremming mogelijk maakt. De fundamentele actie van een wormwielaandrijving is het glijden van de schroefdraad tegen de tand van een tandwiel. Deze glijdende beweging met hoge wrijving is verantwoordelijk voor zowel de hoge reductieratio's als de inherente inefficiëntie, waardoor het een gespecialiseerde maar zeer effectieve mechanische component is.

Geometrie, verhoudingen en koppel

De verhouding tussen de spiralen van de worm en het aantal tanden van het wormwiel bepaalt uiteindelijk de ratio van een wormwielaandrijving. De overbrengingsverhouding kan variëren; verhoudingen tot 5000:1 kunnen worden bereikt door meerdere wormwielen te koppelen, terwijl de koppeloverdracht kan variëren van 1 Nm tot 3300 Nm. Eén toer van de ingaande as met de worm verplaatst het tandwiel met één tand. Het aantal omwentelingen van het wormwiel blijft zo dus laag. Worm en wiel samen zorgen voor verkleining van het aantal omwentelingen. Dit wordt toegepast als aandrijving, maar de combinatie kan ook vertragend of zelfremmend zijn.

Het nominale koppel wordt berekend met Tn [Nm] = 9550 * P [KW] / n [1/min]. Het nominale koppel Tn [Nm] = Het koppel dat overgebracht wordt bij een constante belasting op de aandrijfas. Het kan voorkomen dat onderdelen soms harder moeten werken omdat een lading zwaarder is dan verwacht of omdat de productie opgevoerd moet worden. Of, is de aandrijving onderhevig aan trillingen of stotende belastingen? Het is dan noodzakelijk om rekening te houden met de service factor.

Zelfremmendheid en uitloophoek

De uitloophoek is meer dan alleen een meting. Het bepaalt ook of het mechanisme "zelfremmend" is. Dit betekent dat het wormwiel de worm niet kan aandrijven. De uitloophoek heeft een omgekeerd evenredig verband met de zelfklemming. Een kleinere uitloophoek creëert meer wrijving. Deze wrijving voorkomt dat het wormwiel de worm terugdrijft. Deze zelfvergrendelende functie is van onschatbare waarde voor toepassingen zoals takels of krikken. Het biedt een ingebouwde veiligheidsrem. Omgekeerd vermindert een grotere uitloophoek de wrijving. Dit resulteert in een soepelere werking en een hoger rendement. Deze systemen zijn ideaal voor toepassingen met continue beweging. Maar ze verliezen het voordeel van zelfvergrendeling.

Zelfblokkering wordt bereikt wanneer de wrijvingshoek groter is dan de uitloophoek. Deze mechanische eigenschap voorkomt dat het wormwiel de worm terugdrijft, waardoor het een cruciale veiligheidsfunctie is in toepassingen zoals takels en vijzels waar het omkeren van de belasting moet worden voorkomen. In de ogen van de CE mag een wormwielreductor niet beschouwd worden als zelfremmend ingeval hierdoor persoonlijk letsel of ander gevaar door kan ontstaan.

Materialen en smering

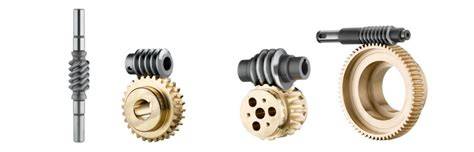

De worm en het wiel moeten verschillende materiaaleigenschappen hebben. De worm is altijd het hardere onderdeel. Het wiel is met opzet gemaakt van zachter, meegaander materiaal. Dit fundamentele verschil beheert de intense schuifwrijving. De worm moet voortdurend onder hoge druk glijden. Hiervoor heeft hij een uitzonderlijke hardheid nodig. Gehard staal is een gebruikelijke keuze omdat het slijtage effectief tegengaat. De worm moet ook zeer glad geslepen en gepolijst worden om wrijving en warmteontwikkeling te verminderen.

Het wiel heeft andere eigenschappen nodig. Het is ontworpen om het zachtere deel van het paar te zijn. Materialen zoals brons of bepaalde polymeren zijn ideaal. Door deze zachtheid kan het wiel "inslijten" en zich aanpassen aan het profiel van de worm. Dit proces vergroot het contactoppervlak en verdeelt de belasting gelijkmatiger. Brons heeft ook uitstekende wrijvingsarme eigenschappen wanneer het tegen staal aanloopt.

Bij alle sterke punten kennen wormwielen ook een grote uitdaging: smering. Door het continu wrijvingscontact tussen de schroefdraad van de worm en de vertanding van het wormwiel, ontstaat veel wrijving en slijtage. De complexe oppervlakken van worm en wormwiel maken volledige smering vrijwel onmogelijk. Er blijven altijd punten van metaal-op-metaal contact. De ideale smeermiddelen voor wormwielen hebben daarom een hoge viscositeit en bevatten EP-additieven. Oliën op basis van minerale of synthetische olie worden meestal aanbevolen. Te licht geeft onvoldoende smering, te zwaar verhoogt het energieverbruik te veel.

Efficiëntie, voor- en nadelen

Een wormwielreductor is erg compact omdat deze een grote vertraging in slechts één trap kan realiseren. Door de wrijvende werking van de vertanding is de energie-efficiëntie lager dan bij de andere typen. Tevens is bij de wormwielvertragingen het rendement sterk afhankelijk van de overbrengingsverhouding: hoe hoger de ratio, hoe lager het rendement. Nadeel: De wormwielaandrijving staat algemeen bekend om zijn slechte rendement. Hierdoor moet je dus soms een grotere elektromotor selecteren om de verliezen te compenseren.

Voordeel: In de basis is de wormwielaandrijving een stuk eenvoudiger dan een vergelijkbare kegelwiel- of planetaire aandrijving, dit zorgt voor lagere fabricagekosten en dit is dus ook de reden dat de aanschafprijs voor de machinebouwer een stuk lager ligt dan de alternatieven. Voordeel: Een wormwielaandrijving is een stuk stiller dan een vergelijkbare planetaire aandrijving en een kegelwiel, dit vanwege de schuine vertandingen, waardoor “het zingen” (bij bepaalde frequenties) van de overbrengingen een stuk minder hoorbaar is. Voordeel: De wormwielaandrijving kan door zijn unieke ontwerp een zeer hoog koppel overbrengen binnen een beperkte ruimte.

Toepassingen in de cementindustrie

Wormwielreductoren zetten ingaande rotatie om in sterke reductie en blokkering. Overal waar grote krachten nauwkeurig gedoseerd moeten worden of een onomkeerbare beweging cruciaal is, komen we de wormwielreductor tegen. Dit maakt ze geschikt voor tal van toepassingen binnen de cementindustrie:

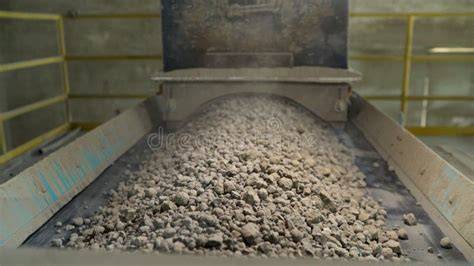

• Transportbandaandrijving en mengers: compact ontwerp en hoog koppel zijn gunstig voor het verplaatsen van zwaar materiaal en het drijven van mengmachines.
• Schroeftransporteurs en voersystemen: de zelfremmende eigenschappen voorkomen teruglopen bij stroomuitval of stilstand.
• Klep- en schuifbedieningen: nauwkeurige positionering en het vermogen om lasten stil te houden zonder extra remmen.
• Decentrale aandrijvingen in stoffilters en procesapparatuur: stil en compact, eenvoudig te integreren met elektromotoren.

Wormwielreductoren zijn relatief stil in vergelijking met bijvoorbeeld een planetaire aandrijving of een kegelwiel. De gunstige aanschafprijs en uiterst compacte inbouw wegen hier ruimschoots tegenop voor standaard toepassingen of machines die niet continu draaien.

Ontwerpkeuzes, combinaties en optimalisatie

Het is mogelijk om tandwiel- en wormwiel technologie te combineren om een grotere ratio te verkrijgen met behoud van een aanvaardbaar rendement. Ook kan je een wormwielreductor koppelen aan de input van een standaard tandwiel- of een planetaire reductor om zelfremmendheid voor de totale combinatie te creëren. Daarnaast zijn er veel mogelijkheden op het gebied van montage, verkleinen van speling, verbeteren van geluidsniveau, aanvullende koeling en een groot aanbod aan meegeleverde accessoires om de wormwielaandrijving specifiek te selecteren om te voldoen aan de eisen voor uw applicatie.

Vormgevingen als het globoïde wormwiel lossen smering innovatief op. De worm heeft hier een bol profiel waardoor puntcontact mogelijk is. Deze en andere technieken helpen de nadelen van wormwieloverbrengingen op het gebied van wrijving en smering stap voor stap te overwinnen. Gelukkig biedt voortschrijdend technisch inzicht steeds betere oplossingen om de smering en wrijving van wormwieloverbrengingen te verbeteren.

Geometrische parameters en impact

Essentiële geometrische parameters zoals aantal starts, aantal tanden, module, afstand tot midden en drukhoek bepalen rechtstreeks de prestaties van het tandwiel. De overbrengingsverhouding is simpelweg het aantal tanden op het wiel gedeeld door het aantal starts op de worm. De module bepaalt de grootte van de tandwieltanden en daarmee de kracht en fysieke omvang van het systeem. Het optimaliseren van deze parameters is de sleutel tot maximale efficiëntie en minimale slijtage.

Praktische overwegingen en selectie

Een goede selectie is van belang om de juiste oplossing te vinden. Voor efficiënte krachtoverbrenging zijn andere wieltypes beter geschikt. Laag rendement en warmteopwekking zijn belangrijke punten om mee te wegen bij het kiezen van een wormwielreductor. Voor toepassingen met continu vermogenstransmissie of hoge efficiëntie-eisen kan een hypoïde of planetaire oplossing beter zijn. De FH-serie hypoïde kasten bieden bijvoorbeeld hoge rendementen en kunnen op termijn in Total Cost of Ownership voordeliger uitpakken.

Stel je hebt een wormwielkast waarvan het typeplaatje verdwenen is. Je kunt door aan de ingaande as (motorzijde) te draaien bepalen wat de exacte vertraging van de reductor is. Zet een merkteken op de uitgaande as en tel het aantal omwentelingen dat nodig is om de uitgaande as helemaal rond te draaien. De reductie bereken je door de omtrek van het wormwiel te delen door de spoed van de worm.

Toekomstperspectieven

Gezien de eigenschappen van wormwieloverbrengingen liggen er interessante mogelijkheden om de prestaties in de toekomst verder te verbeteren. Ook kunstmatige intelligentie kan helpen om via computersimulaties optimale tandprofielen en oppervlaktestructuren te creëren. Misschien kunnen verbeterde wormwielen in de toekomst technisch beter concurreren met andere wieltypen, bijvoorbeeld in elektrische auto’s en robots waar compacte afmetingen cruciaal zijn. Nieuwe materialen en technieken bieden steeds betere oplossingen op het gebied van wrijving, smering en efficiëntie.

Advies voor de cementindustrie

Voor cementfabrikanten geldt: kies wormwielreductoren waar compactheid, hoog koppel en zelfremmende eigenschappen belangrijker zijn dan maximaal rendement. Combineer waar mogelijk slimme smeertechnieken, juiste materiaalkeuze (bijvoorbeeld stalen worm en bronzen wiel) en overweeg hybride oplossingen (worm + tandwiel) voor verbeterde prestaties. Een juiste viscositeit van het smeermiddel en toepassingen van EP-additieven zijn cruciaal om slijtage en warmteontwikkeling te beperken. Voor kritieke installaties is een zorgvuldige afstemming van servicefactor en montagemethode essentieel.

Checklist bij selectie

• Bepaal benodigde overbrengingsverhouding en koppel.
• Evalueer zelfremmendheid en veiligheidsvereisten.
• Kies juiste materialen (geharde worm, bronzen of polymeren wiel).
• Selecteer smeermiddel met hoge viscositeit en EP-additieven.
• Overweeg combinaties met andere reductoren voor betere efficiency of extra functies.
• Controleer montagepositie en olie-dompelcondities (cataloguswaarden vaak voor montagepositie B3).

Wormwielreductoren blijven een essentieel onderdeel in allerlei mechanische constructies binnen de cementindustrie. Door doordachte materialenselectie, juiste smering en slimme combinaties met andere transmissietechnologieën kunnen de voordelen maximaal worden benut en de nadelen stap voor stap worden aangepakt.
