WTH vloerverwarming verdeler: installatie en werking vertaald naar een modulair, duurzaam systeem

Voor elke installatie en elk gebouwtype heb je een passende oplossing met de verdelers van WTH. Nu zelfs nóg beter, sneller, flexibeler en duurzamer. Door de standaard maatvoering kun je de compacte modulaire verdeler makkelijker en met minder en kleiner gereedschap aandraaien. Dus voortaan met lichter gereedschap aan het werk, tijdwinst boeken en kosten besparen.

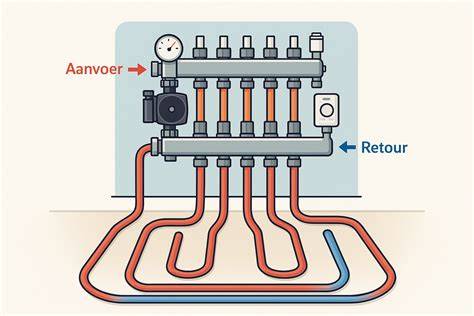

Een vloerverwarming verdeler zorgt ervoor dat vanuit een warmtebron CV water wordt rondgepompt door het vloerverwarmingssysteem. De warmtebron kan bijvoorbeeld een CV-ketel, een warmtepomp of stadsverwarming zijn voor de vloerverwarming. Een verdeler vloerverwarming is het centrale punt van een warm water vloerverwarmingssysteem. De vloerverwarmingsverdeler zorgt ervoor dat het water gelijkmatig wordt verdeeld over de verschillende ruimtes en/of groepen. Het warme (of koude water in de zomer) gaat door de buizen die in de vloer zijn aangebracht. Indien de aangeleverde temperatuur “van de warmteopwekker” te hoog is (boven de 50°C) dan moet deze terug gemengd worden. Dit om een te hoge vloertemperatuur te voorkomen. Dit kan anders leiden tot schade aan de afwerkvloer of discomfort. Indien de aangeleverde temperatuur van de warmteopwekker, bijvoorbeeld een CV-ketel een warmtepomp of stadsverwarming, lager is dan 50°C, mag dit water direct door vloerverwarmingsbuizen circuleren. In dit geval dient de warmteopwekker direct zorg te dragen voor de circulatie over de vloergroepen.

Balanceren en capaciteit

Wanneer vloergroepen van ongelijke lengte zijn dienen deze ten opzichte van elkaar te worden gebalanceerd om het juiste en berekende afgiftevermogen te kunnen realiseren in de ruimte. Dit noemt men in de regel “het inregelen van de vloerverwarmingsverdeler”. Hoe groter het vloeroppervlak, hoe meer groepen benodigd zullen zijn. WTH levert max 12 groepen op een vloerverwarmingsverdeler. Meer groepen is vaak niet gewenst omdat dan de aanvoer en retourleidingen naar de ruimten te lang worden. WTH levert verdelers van 2 tot en met 12 groeps verdelers. Een vloerverwarming verdeler nodig voor 1 groep? Dan is ook de 2 groeps verdeler een mogelijkheid. Wij kunnen deze verdeler namelijk afdoppen waardoor je deze goed kunt gebruiken voor één groep. Juist een verdeler nodig voor meer groepen dan 12? Dan kunnen twee verdelers gekoppeld worden aan elkaar.

Modulaire innovatie en duurzaamheid

Begrijp je al wat beter hoe een vloerveringsverdeler werkt? Wellicht zou je dan ook willen weten hoe wij ervoor hebben gezorgd dat het nóg duurzamer en flexibeler kan. Onze productontwikkelaars zijn namelijk de afgelopen maanden hard bezig geweest met het verbeteren van onze producten om de beste vloerverwarming verdeler te kunnen bieden. Door het modulaire principe, kunnen we met minder producten maximale mogelijkheden bieden.

Wat heb je nodig en hoe leg je vloerverwarming aan?

Voor een comfortabel en gezond klimaat heb je gekozen voor vloerverwarming. Nu ben je benieuwd hoe het proces precies in zijn werking gaat of heb je misschien zelfs plannen om zelf vloerverwarming te leggen. Wat heb je nodig voor het aanleggen van vloerverwarming? Is het mogelijk om de vloerverwarming zelf te leggen? Hoe kan je vloerverwarming aanleggen?

1. Twee soorten vloerverwarming kun je onderscheiden: warm water vloerverwarming en elektrische vloerverwarming. Elektrische vloerverwarming wordt vaak toegepast als bijverwarming in de badkamer. Elektrische vloerverwarming is eenvoudig te installeren en vooral geschikt voor ruimtes die niet continu gebruikt worden zoals een badkamer, hobbykamer of garage.
2. Dit type verwarming is makkelijk aan te leggen waardoor de installatiekosten beperkt blijven. Wanneer je de verwarming niet continu hoeft te gebruiken kan een dergelijk systeem economisch gezien aantrekkelijk zijn.
3. Wil je zelf je elektrische vloerverwarming aanbrengen? Bereken vervolgens de hoeveelheid vloerverwarming netten die erin moeten worden gelegd. Meet de ruimte van muur tot muur. Trek van de lengte- en de breedtemaat 20 cm af. Deel de kleinste maat door 53 cm: dat is de breedte van de elektrische verwarmingsmat. Hier zou je nog een aantal cm bij op kunnen tellen als speling.
4. Je kunt de ruimte voor het aanleggen van vloerverwarming overzichtelijk voor jezelf maken door een tekening te maken van de betreffende ruimte. Bepaal hoe je de matten neerlegt en hoeveel vloerverwarmingsmatten je nodig hebt. Nu heb je een prima vloerverwarming legplan waar je je voor de rest van het proces aan kan houden.
5. Houd rekening met twee draden per mat (één aan elke kant) die je moet verbinden met de thermostaat van je elektrische vloerverwarming. Kies de plek van de thermostaat en de sensor. Neem dit over in je tekening.
6. Nu is het tijd om de vloer sensor van de thermostaat erin te plaatsen. Leg de eerste mat uit en plaats de sensor tussen de twee rijen verwarmingskabels in. Deze leidt je altijd door een koperen of plastic elektrapijpje zodat je hem altijd kunt vervangen. Voorkom dat er hoogteverschil ontstaat: snijd of hak de ondergrond een stukje uit.
7. Verbind de vloerverwarmingsnetten parallel met elkaar en laat per afzonderlijke mat een blauwe, bruine en een aardedraad naar de connectie box lopen. Leg de matten plat en laat ze niet knakken. Snij het metaalfolie van de mat in tot 10 cm vanaf de muur. Leg de volgende matten van de elektrische vloerverwarming op ongeveer 3 cm. Houd ruimte voor de aan- en afvoerdraden naar de connectie box.
8. Voorkom hoogteverschillen door een ‘gootje’ te maken waarin je de draden legt. Verbind de matten onderling ook met duct tape en verbind deze aan de muurzijde van de ondergrond. Strip de zwarte manteldraad, de blauwe en de bruine draden en leid de sensordraden naar de thermostaat. Sluit alle draden aan op de thermostaat en verbind de draden op nummers. Bevestig de thermostaat op het opbouwkastje. Sluit de connectie box.
9. Je weet nu hoe je elektrische vloerverwarming kunt leggen op kleinschalige ruimtes waarbij niet veel gebruik gemaakt wordt van traditionele vloerverwarming. Voor de grotere ruimtes is het raadzaam om wél de traditionele vloerverwarming toe te passen.

Voor de traditionele vloerverwarming kan het voorkomen dat vloerverwarming leggen wenselijk is in een bestaande woning of bijvoorbeeld een nieuwe aangebouwde veranda. Met noppenplaten leg je gemakkelijk de vloerverwarming in de vloer. De voorgevormde noppenplaten hebben een snelle en eenvoudige montage dankzij de voorgevormde noppenplaten. Daarnaast zijn de noppen opgevuld met een duurzaam isolatiemateriaal, zodat de noppenplaten altijd hun vorm behouden. De overlappende en voorgevormde noppenfolie zorgt ervoor dat de isolatieplaten snel en gebruiksvriendelijk zijn aan te brengen. De vloerverwarmingsleidingen kunnen eenvoudig met de voet of hand tussen de noppen geduwd worden. Het draadmat systeem is het meest traditionele vloerverwarmingssysteem. Ook bij het draadmat systeem leg je snel en flexibel de vloerverwarming in de vloer. De gemakkelijk monteerbare verzinkte draadstaalmatten vormen geen enkele montagebelemmering, voor welke ruimte dan ook. Bij bestaande woningen waar vloerverwarming toegepast moet worden, worden met een frees sleuven gemaakt. De vloerverwarmingsleidingen worden dan in de sleuven geplaatst. Hier zijn geen matten of platen voor nodig. Voor elke type woning is er een vloerverwarmingssysteem mogelijk.

Wij hebben een team wat al meer als 50 jaar expert is in het leggen van vloerverwarming en weten voor elke situatie een passende oplossing van voorbereiding tot aan de realisatie. Het kan echter voorkomen dat door persoonlijke voorkeuren of een afwijkende vloerafwerking (zoals vloerbedekking) het gewenste comfort niet wordt bereikt. Afhankelijk van het type vloerverwarmingsinstallatie kan deze mogelijk verder worden geoptimaliseerd voor uw situatie.

Heeft uw verdeler geen circulatiepomp? Dan kunt u de temperatuur niet wijzigen op de verdeler zelf. Dit dient te worden ingesteld in de warmteopwekker. Heeft uw verdeler een circulatiepomp? (Nieuwbouw) huizen zijn tegenwoordig zo goed geïsoleerd dat deze relatief snel op temperatuur komen. Wanneer de aanvoer watertemperatuur van de vloer op 50°C wordt ingesteld zal de woning relatief snel opwarmen waardoor de vloerverwarmingsgroepen maar voor de helft warm worden omdat de ingestelde ruimtetemperatuur op de thermostat al is behaald. Gevolg, koude vlakken in de vloer. Door de water temperatuur op 30° tot 40°C in te stellen zal de vloer meer tijd krijgen om door te warmen totdat de ingesteld ruimte temperatuur op de thermostaat is behaald. De vloerverwarmingsinstallatie is ontworpen conform het benodigde vermogen om de ruimte te verwarmen. Bij dit betreffende temperatuur traject (bijvoorbeeld 45°C-35°C) is de woning transmissie dekkend. Dit wil zeggen dat bij dit watertemperatuur traject de vloerverwarming het benodigde vermogen kan leveren om de ontwerptemperatuur in de ruimten te behalen (bijv. Als de ruimte temperatuur 18°C is en de gewenste temperatuur 20°C (ingesteld op thermostaat), dan zullen de radiatoren warm worden en waardoor de ruimte temperatuur stijgt naar de gewenste ingestelde temperatuur van 20°C. Als de ruimte temperatuur is behaald schakelt de ruimte thermostaat de warmtebron uit. Hierdoor koelen de radiatoren weer af want anders zou de ruimte temperatuur te hoog worden. Als de ruimte 18°C is en de gewenste temperatuur 20°C (ingesteld op thermostaat). dan zal de vloerverwarming de vloer opwarmen. Er gebeurt precies hetzelfde als hierboven beschreven alleen dan met de vloerverwarming i.p.v. de radiatoren. De vloer wordt dus warm bij warmtevraag, maar zodra de ruimte op temperatuur is zal de vloerverwarming stoppen met verwarmen. De vloer zal dus niet altijd warm aanvoelen. De ruimte temperatuur is immers behaald.
