YMvK-kabel aanleggen in een kruipruimte: voorschriften en praktische richtlijnen

TT zegt mijn vraag al. Is een buitenkabel geschikt voor een kruipruimte of moet dit een grondkabel zijn? In een buitenkabel en grondkabel zit ook een verschil. In de grondkabel zit idd een stalen omhulsel die het doorsteken beschermt. Wat is in jou ogen een buitenkabel ? YmVK 3x2,5 ?In principe hoef je in een kruipruimte geen grondkabel te gebruiken en is het voldoende om een kabel zonder aardscherm te nemen. Vergeet dan niet om de kabel met een stuk buis te beschermen op plaatsen waar je door de betonnen vloer of wanden gaat. Buitenkabel is nu niet echt een specifiek type, maar eerder een verzamelnaam. Wat is buitenkabel?Er zal wel YmvK bedoeld worden, drie (of meer) geïsoleerde aders met een mantel er omheen. Die kan gerust in de kruipruimte. Als de mogelijkheid er is zou ik hem her en der een keer vastzetten met een paar beugels oid. aan het plafond. Een grondkabel of buitenkabel zijn beide speciaal ontworpen voor transport van elektriciteit of stroom buitenshuis. Beide kabels zijn fabrieksmatig samengestelde kabels, bestaande uit meerdere kernen van elektrisch geleidend aders (in verschillende kleuren) waarbij iedere ader afzonderlijk elektrisch is geïsoleerd en alle afzonderlijke aders als geheel met een niet waterdoorlatende kunststof isolerende mantel is omgeven. Voor buitenkabels of grondkabel die vaak met water in contact komen is deze fabrieksmatige isolerende mantel mantel erg noodzakelijk en belangrijk. Grondkabels die geschikt zijn voor aanleg in de grond zijn voorzien van een aardscherm. Behalve voor bescherming dient het aardscherm tevens als aardleiding. Tussen de stalen omvlechting zit een litze draad, dat is de aarde. Een aardscherm is tevens de aardedraad. Staaldraadomvlechting of een loodmantel is tevens een beveiliging tegen mechanische belasting als bijvoorbeeld een schep de kabel zou raken. Bovengrondse buitenkabel noemt men materiaal technisch XMVK en grondkabel noemt men materiaal technisch YMVK-as of XMVK-as. De isolatiedikte is bij de XMVK altijd 0,6 mm en bij de YMVK kabel minstens 0,7 mm. Tevens is de YMVK kabel een moeilijk brandbare kabel. Deze kabel wordt ook veelal aangeduid als YMVK mb. Een buitenkabel en een grondkabel zien er van buiten (vaak) hetzelfde eruit. Deze staaldraadomvlechting of een loodmantel is ter bescherming van de aders, zoals mechanische belasting. (Als voorbeeld: het doorsteken van de kabel met een schep of anders.) Een grondkabel is altijd voorzien van deze extra veiligheid. 1. Koperen geleider of ader (eventueel bestaande uit litze, een litzedraad is een bundel dunne koperen draadjes die ongeïsoleerd tegen elkaar liggen, dit als tegenhanger van draad met massieve kern. 2. 3. 4. 5. Gegalvaniseerde gevlochten staaldraden. 6. *HD 308 is de kleur van de ader-isolatie. Het geeft aan welke functie de betreffende ader heeft. Zoek u informatie over het aanbrengen van een grondmof of gietmof voor een grondkabel verbinding? YMVK-AS is dus een grondkabel. ‘AS’ staat voor AardScherm. Dus een waterdichte samengestelde elektrakabel met een geaarde wapening. 2 x 2,5 mm² = 2 aders met een diameter van 2,5 mm. Staat er 3 x 4 mm² dan betekend dit 3 aders met een diameter van 4 mm. Een grondkabel van 3 x 4 mm² beschikt dus eigenlijk over 4 draden, namelijk 3 geïsoleerde draden (aders) die door de kern van de kabel lopen en 1 aardedraad die door het aardscherm loopt. De diameter van de adres is belangrijk voor de toepassing. In principe is elke situatie anders. • Verbruik van betreffende stroompunt (stopcontact) in Kwh. • Lengte van stroompunt, i.v.m Wij als www.elektra-info.nl doen daar geen uitspraken over. Hieronder een aantal handige links. Graaf de geul waarin de grondkabel komt minimaal 60 cm diep. Het werken aan elektriciteit, stroom en elektra installaties brengen gevaren met zich mee.

• Sta je op het punt een grondkabel aan te sluiten? Dan is dit artikel voor jou bedoeld.
• Onderaan dit artikel vind je de FAQ’s over dit onderwerp.
• Ben je van plan om buiten elektra aan te leggen?
• Iedereen die een grondkabel aan moet leggen heeft uiteindelijk hetzelfde doel, namelijk apparaten in een bepaalde stroombehoefte voorzien.

Toelichting over belangrijke begrippen en praktijkadviezen: Wat betekent een IP-code? Op welke diepte moet je een grondkabel ingraven? Veilig werken met elektriciteit hangt sterk samen met het hebben van de juiste kennis. De gevaren van elektriciteit zijn namelijk met onze normale zintuigen (zicht, reuk of gehoor) niet waar te nemen. Grondkabels zijn op vele punten anders dan normale installatiedraden. Door deze verschillen zijn er veel begrippen die je enkel bij grondkabels tegenkomt. Om hier wat duidelijk te scheppen zullen we de belangrijkste begrippen met je behandelen. Waaraan herken je een grondkabel? Wat betreft grondkabels zijn er twee varianten die voor vrijwel elk project geschikt zijn. Dit is de XMVK-AS kabel en de YMVK-AS kabel. De grootste verschillen tussen deze twee kabels zijn het verschil in isolatiedikte en brandbaarheid. Op beide punten komt YMVK-AS het beste uit de test. Zoals je misschien al wel was opgevallen hebben beide kabels 'AS' achter hun naam staan. Een punt dat regelmatig verwarring veroorzaakt is de aardlitze die verwerkt zit in een grondkabel. Door de toevoeging van deze aardlitze heeft een grondkabel altijd één ader minder nodig dan een gewone installatiekabel. Hou hier rekening mee! De aardlitze functioneert namelijk als aardedraad waardoor deze niet in het aantal aders hoeft te worden meegenomen.Voorbeeld: Gebruik je een installatiedraad opgebouwd uit vier aders van 2,5 mm doorsnede, dan heb je in een soortgelijke situatie met een grondkabel slechts drie aders van 2,5 mm doorsnede nodig.

Ben je benieuwd waar je rekening mee moet houden tijdens het aansluiten van een aardlitze? Tijdens het kopen van schakelmateriaal zal je ook geconfronteerd worden met de IP-code die op de verschillende producten vermeld staat. IP staat voor Ingress Protection en geeft de mate aan waarin het materiaal beschermt is tegen het binnendringen van vocht, stof en vaste voorwerpen. Deze IP-classificatie zorgt ervoor dat je het juiste materiaal voor je project kan kiezen. x0 Geen beschermingx1 Bescherming tegen verticaal vallende waterdruppelsx2 Bescherming tegen vallende waterdruppels, bij een kanteling van 15° van de behuizingx3 Bescherming tegen vallend spatwater tot 60° t.o.v. Wanneer je werkt met grondkabels is de kans erg groot dat je ook een waterdichte lasdoos, gietmof, kabelmof of grondkabeldoos moet installeren. Deze vier benaming en worden afwisselend gebruikt, maar verwijzen allemaal naar precies hetzelfde product.

Een gietmof voor grondkabels is een waterdichte lasdoos die wordt gebruikt om elektrakabels in de grond met elkaar te verbinden. In deze waterdichte lasdoos maak je een normale kabelverbinding waarna deze waterdicht wordt afgesloten door hier hars bij in te gieten. Let erop dat je de gemaakte verbinding tussen de twee kabels goed test voordat je met de gietmof aan de slag gaat! Een gietmof met giethars is de meest gebruikte manier om waterdichte verbindingen te maken. Zoals de naam al doet voorkomen is dit een product waarbij er geen hars in de behuizing hoeft te worden gegoten. Is het nodig om een splitsing te maken? Dan kan hiervoor een aftakdoos worden gebruikt.

We zijn een heel eind op weg echter is het nu tijd voor wat rekenwerk. Als je een grondkabel gaat aanleggen wil je zeker weten dat de grondkabel die je koopt geschikt is om met je stroombehoefte om te gaan. Bereken dit dus vooraf! Wanneer je namelijk te veel stroom door een te dunne kabel laat gaan ontstaat er oververhitting en overbelasting. Door de stroombehoefte van te voren goed te berekenen voorkom je dat je twee keer kabels moet aanleggen. Nadat je de stroombehoefte hebt berekend kun je onderstaande tabellen als richtlijn gebruiken om de diameter van een YMVK-AS kabel te achterhalen. Dit is echter wel geheel op eigen risico. Beveiligd met een gG-smeltpatroon. De voorbereiding was uitgebreid maar nu ben je er klaar voor om je grondkabel veilig aan te sluiten. Een grondkabel project begint altijd met het in kaart brengen van de situatie. De eenvoudigste manier is om dit uit te tekenen op een plattegrond. Dit zorgt ervoor dat alles overzichtelijk is en dat je een visuele weergave hebt waar je op elk moment op terug kan vallen. Met deze plattegrond kan je ook heel eenvoudig berekenen hoeveel meter grondkabel en installatiedraad je nodig hebt. Als laatste punt in je voorbereiding dien je te kijken of al het benodigde gereedschap beschikbaar is. Voor de kabels heb je een kabelschaar, striptang of kabelmes nodig. Deze hulpmiddelen zullen je werk vergemakkelijken en verkleinen ook de kans dat je de kabel beschadigt.

Praktische aanpak en tips voor kruipruimte

Stap 1: Inlezen. Voordat je de grondkabel gaat aansluiten is het belangrijk hier zo veel mogelijk over te lezen, zodat je goed weet wat je moet doen. Stap 2: Gereedschap en materiaal voorbereiden. Leg alle gereedschap en benodigdheden klaar voordat je begint met de klus, zodat je in één keer je project kan afronden. Stap 3: Kabelplan maken. Zorg dat je een goed en overzichtelijk kabelplan hebt dat je kan uitvoeren. Stap 4: Spanningsloos maken en kabels testen. Het is noodzakelijk om de spanning uit te schakelen wanneer je een grondkabel gaat aansluiten. Ook raden we aan om een briefje op de meterkast te hangen met de reden waarom de stroom is uitgeschakeld. Hoewel de kans klein is dat er een defecte kabel is geleverd, is het toch de moeite waard om dit eerst te testen middels een multimeter. Stap 5: Groepenkast voorbereiden. Maak je groepenkast klaar met een veilige aparte groep waar je de grondkabel aan kan koppelen. De reden voor de aparte groep is dat een stroomkabel in een vochtige buitenomgeving een groter risico op kortsluiting met zich meebrengt. Ondanks dat het eenvoudiger is om even snel de elektra aan te sluiten op een reeds bestaande groep is het minder prettig als alle apparaten op deze groep er uit zijn gevlogen door kortsluiting in je buiten elektra. Stap 6: Gleuven graven. Graaf de benodigde geulen en denk hierbij aan de NEN1010 richtlijnen. Als minimale diepte adviseren wij om rond de 60 cm aan te houden. Diepte grondkabel zoals omschreven in de NEN1010:Art. 8.761.4.4. Kabels buiten gebouwen moeten op een sleufdiepte van tenminste 0,5 m zijn gelegd. Deze bepaling geldt niet indien aanvullende maatregelen tegen mechanische beschadiging zijn getroffen. Er wordt een uitzondering gemaakt voor kabels die “deugdelijk tegen mechanische beschadiging zijn beschermd”. Hou er wel rekening mee dat een simpele pvc-buis of beschermmantel niet voldoet op dit gebied. Als je een grondkabel gaat ingraven op plekken waar dit minder voor de hand ligt, kun je gebruikmaken van waarschuwingslinten. Deze linten met felle kleur en tekst waarschuwen voor ingegraven kabels. Stap 7: Gleuven met kabelplan controleren. Controleer of de gegraven gleuven kloppen met de lay-out van je kabelplan. Verzeker jezelf ervan dat het jouw grondkabel is. Dit klinkt vanzelfsprekend maar als er een grondkabel in je tuin ligt betekent dit niet altijd dat deze kabel ook bij jouw huis hoort. Het is niet ongebruikelijk dat grondkabels van de netwerkbeheerder of anderen zich in jouw grond bevinden. Stap 8: Grondkabel trekken en toekomstbestendigheid. Trek de grondkabel vanuit de groepenkast door de gegraven gleuf. Houd rekening met de toekomst. Is je huidige project gericht op het aanleggen van tuinverlichting of een extra contactdoos in de schuur? Dan is het verstandig om ook over de toekomst na te denken. Misschien wil je in de toekomst nog gebruik gaan maken van een terrasverwarming, zonnebank, audio-installatie, compressor of andere apparatuur. Kunnen we je nog ergens mee helpen?

Jouw voorbeeldsituaties en opmerkingen bevestigen de realiteit dat YMvK-kabels in de kruipruimte veelal voorkomen, mits goed beschermd en correct geïnstalleerd. Je hebt ook adviezen over het ophangen en vastzetten van kabels, het kiezen tussen XMvK en YMvK, en het gebruik van buizen of nog hogere beveiligingsmaatregelen. De verschillende types kabels, aderkleuren en isolatiedikten spelen een rol bij de juiste keuze voor jouw situatie. In het kort: YMvK-kabels met mb-aanduiding bieden brandveiligheidsvoordelen; de aardlitze reduceert het aantal aders, maar vereist aanvullende aandacht bij het ontwerp van de installatie.

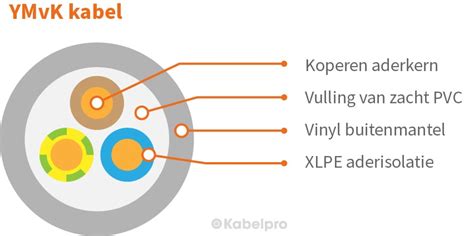

Voor we het kunnen hebben over het aansluiten van een YMvK kabel, is het belangrijk om te weten wat een YMvK kabel is. Een YMvK kabel is een veelgebruikte installatiekabel die geschikt is voor vaste installaties binnen gebouwen. Deze kabel is ontworpen voor laagspanningsinstallaties tot 1000V en heeft een dikke PVC-buitenmantel die zorgt voor extra bescherming tegen mechanische beschadigingen en vocht. Voorbereiding: Een goede voorbereiding is natuurlijk altijd de eerste stap wanneer je een kabel gaat aansluiten. Schakel eerst de stroom uit in de meterkast om veilig te kunnen werken. Controleer daarna de kabel goed op eventuele beschadigingen. Zorg ervoor dat je de juiste kabellengte en het juiste type kabel hebt voor je project. YMvK kabel in mantelbuis installeren: Voor buitengebruik of in vochtige omgevingen is het aanbevolen om de YMvK kabel in een mantelbuis te leggen. Dit biedt extra bescherming tegen vocht en mechanische beschadigingen. YMvK Kabel zonder buis installeren: Binnen gebouwen kan een YMvK kabel direct worden aangelegd, zonder buis. Let op dat dit alleen geldt zolang de kabel niet mechanisch belast wordt.

Start met het bepalen van de route en zorg dat deze niet blootgesteld wordt aan mechanische belasting. YMvK kabel aansluiten op groepenkast: Het aansluiten van een YMvK kabel op een groepenkast is een nauwkeurig werkje. Door de volgende stappen te volgen kan je YMvK kabels zorgvuldig aansluiten. Kabel strippen: Strip ongeveer 15 cm van de buitenmantel van de kabel met een kabelmes of striptang. Aders voorbereiden: Strip de uiteinden van de binnenaders om de aansluitingen te kunnen maken. Kabelschoenen gebruiken: Gebruik kabelschoenen om de aders stevig en veilig aan te sluiten op de aansluitpunten in de groepenkast. Aansluiten: Sluit de kabel aan op de juiste groep. YMvK kabel vastzetten: Wanneer je YMvK kabels langs muren of plafonds wilt bevestigen, heb je daar kabelclips of -klemmen voor nodig.

YMvK kabel los leggen: Voor een tijdelijke oplossing kan een YMvK kabel ook los op de grond worden gelegd. Veiligheidstips: Dubbelcheck: Controleer alle aansluitingen voordat je de stroom weer inschakelt. Spanningstester: Gebruik een spanningstester om zeker te zijn van juiste aansluiting. Het correct aansluiten van een YMvK kabel zorgt voor een veilige en efficiënte elektrische installatie. Door deze stappen te volgen, kun je zorgen voor een betrouwbare stroomvoorziening voor alle aangesloten apparaten en systemen. Heb je nog vragen?
