In Nederland worden twee funderingsmethoden toegepast: fundering op palen en fundering op staal. Een fundering op staal is een ondiepe fundering die direct op draagkrachtige ondergrond rust, zonder gebruik te maken van heipalen of boorpalen. De benaming heeft te maken met de funderingslaag die zo stevig is dat deze als “staal” aanvoelt, maar het gaat niet om staal in de grond behalve de stalen elementen die de last dragen. Dit artikel onderzoekt hoe de zettingen en draagkracht berekend worden, wanneer een fundering op staal toepasbaar is en welke varianten er bestaan, ondersteund door praktijkvoorbeelden uit de meegeleverde brontekst.
Wanneer is funderen op staal de beste oplossing?

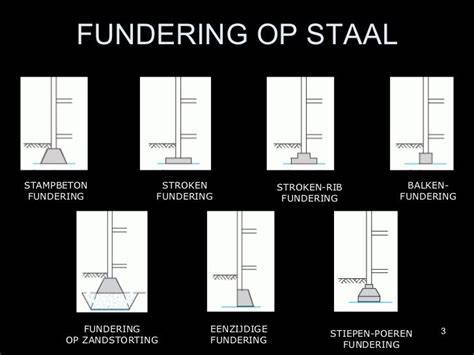

Funderen op staal is vaak de beste keuze als een ondiepe fundering voldoende zekerheid geeft voor draagkracht en zettingen. Strookfunderingen, poerfunderingen en plaatfunderingen komen veel voor en zijn haalbaar mits draagkracht en zettingen degelijk onderbouwd zijn en variatie in ondergrond expliciet is meegenomen. De methode vereist een gedegen geotechnisch onderzoek om draagkracht en zettingen nauwkeurig vast te stellen. Als de ondergrond een voorbelasting in kleilagen heeft, kunnen beddingconstanten onder strook en vloer aanzienlijk verschillen, waardoor iteratieve berekeningen nodig zijn om zettingen te voorspellen. In sommige gevallen kan een plaatfundering of een combinatie met funderingselementen extra stabiliteit bieden en zorgt dit voor verminderde zettingen bij variërende belasting.
Voorbereiding en grondonderzoek

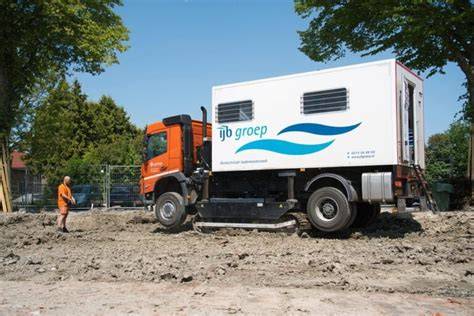

Voordat een fundering op staal wordt toegepast, is een uitgebreid geotechnisch onderzoek essentieel. Het bepalen van draagkracht, zetting en de aanwezige bodemlagen vormt de kern van de berekening. Een sondering of booronderzoek identificeert lagen, samenstelling en de mogelijke aanwezigheid van veen of klei die zettingen kan beïnvloeden. Geïnformeerde keuzes uit dit onderzoek vormen de basis voor de uiteindelijke funderingsberekening en het ontwerp van stroken, poeren of platen.
Basisprincipes van zettingsberekening op staal
De fundering op staal draagt de belasting direct naar de onderliggende draagkrachtige bodemlaag. De berekening houdt rekening met:
- draagkracht van de ondergrond (k)
- zetting onder verschillende belastingdelen (λ, w)

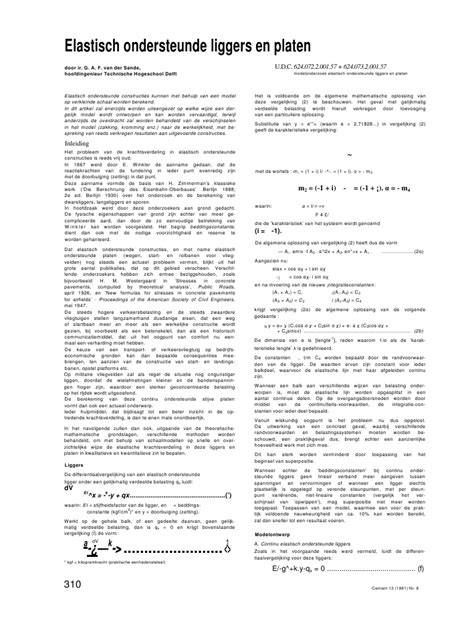

- de interaction tussen vloer en ondergrond (Elastisch ondersteunde ligger, Winkler/Hétyéni model)
- het verschil in stijfheid onder strook versus vloer bij variërende beddingsconstanten
- individuele verdeling van lasten onder stroken, poeren of platen
Een gangbare methode is het gebruik van beddingsconstanten kstrook en kvloer die in combinatie met de belasting, strookbreedte en vloeronderliggende materiaal leiden tot de verdeling van zettingen en het buigend moment in de vloer. Bij gelijkmatige verdeling van krachten en voldoende stijfheid van de ondergrond kunnen zettingen beheersbaar blijven met een passende strook- en vloerontwerp. Bij kleilagen kan Terzaghi’s theorie worden toegepast om zettingen onder verschillende zones te bepalen en vervolgens wordt de beddingsconstante bepaald uit de berekende zettingen.
Praktisch rekenvoorbeeld vloeren op staal
In het uitgegeven materiaal wordt een complex rekenvoorbeeld gepresenteerd voor ongelijkmatig belaste op staal gefundeerde vloeren waarbij een verschil in beddingsconstante onder strook en vloer optreedt. De berekening omvat:
- het bepalen van strookbreedte B en wandbelasting Fs;v
- toepassing van Terzaghi-achtige formules voor zettingen in kleilaag en zandlaag
- het berekenen van α, de verdeling van belasting tussen strook en vloer
- het berekenen van zettingen wstrook en zwaarte moments Ms;vloer
- herhaalde iteraties tot convergentie van kstrook, kvloer, λ en α
Uit zo’n doorlopen voorbeeld blijkt dat de verhouding kvloer/kstrook een grote invloed heeft op het buigend moment in de vloer. Een hogere vloerbedding ten opzichte van strook verlaagt het moment en vice versa. Bij geringe dieptes onder de fundering kan een samendrukbare laag leiden tot hogere zettingen onder de strook dan onder de rest van de vloer. Dit toont aan waarom naast de strook ook de nabije vloer meeneemt in de berekeningen en waarom iteratieve benaderingen nodig zijn bij complexe interacties tussen grond en constructie.
Voorschriften, normen en calculators
Voor funderingen op staal gelden normen en regelgeving die de berekeningen leiden. In Nederland zijn de NEN-normen (zoals NEN 6740/6743/6744) relevant voor funderingen, met specifieke hoofdstukken die interacties tussen grond en constructie behandelen. Het ontwerp en de berekening van staalconstructies vallen onder NEN-EN 1993, terwijl geotechnische ontwerp en toereikende onderbouwing vallen onder NEN-EN 1997. De uiteindelijke uitwerking gebeurt conform de Nederlandse nationale bijlagen (NEN-Bijlagen). Voor toepassingen als strokenfundering, poeren en platenfunderingen is het essentieel om draagkracht en zettingen te onderbouwen met grondonderzoek en berekeningen conform deze normen. Data zoals rand- en puntlastverdelingen, krimpvoegen, betonkwaliteit en potentiale grondverbetering kunnen in het technisch rapport worden opgenomen en eventueel als 2D/3D-vloerplan worden geleverd.
Zettingscontrole en varianten
De zettingsbeheersing bij fundering op staal kan worden aangepakt met varianten zoals:
- funderingverbreding en verdichting rond de fundering
- grondverbetering of voorbelasting
- aanpassing van bouwfasering om zettingen te spreiden
- in sommige gevallen overstap naar een plaatfundering of zelfs palen onder extreme omstandigheden
De keuze hangt af van de variatie in ondergrond, grondwater, belastingen en de gewenste voorspelbaarheid van zettingen gedurende bouw- en gebruiksfase. Geo-ingenieurs leveren toetsing en variantenvergelijking, met expliciete aannames en onzekerheidsbandbreedtes, zodat de onderbouwing toetsbaar en navolgbaar is.
Toepassingsvoorbeelden en praktijkervaring
In praktijk kunnen staalfunderingen op staal worden toegepast voor:
- korte bouwfasen zoals tijdelijke kantoren of modulaire gebouwen
- lichte bedrijfshallen en industriële installaties op dichte zandlagen
- hybride systemen met funderingsbalken onder wanden of poeren onder kolommen
De voordelen zijn onder andere snelle bouwtijd, minder trillingshinder en betere circulariteit door demontage en hergebruik van stalen elementen. De uitvoering begint altijd met een geotechnisch onderzoek en het nauwkeurig plaatsen van stalen fundamenten, waarna het bovenliggende constructieontwerp wordt verankerd.
The Insane Scale of Steel Production | Inside the Factory That Never Stops
Praktische tips voor bouwers en ingenieurs
- Vraag tijdig een geotechnisch onderzoek aan en laat draagkracht en zettingen simuleren volgens relevante normen.
- Overweeg plaatfunderingen of stroken met voldoende breedte om buiging en zetting te beheersen.
- Werk nauw samen met constructeurs en geo-ingenieurs om de interactie vloer-grond optimaal te modelleren (Winkler/Hétyéni benadering of eindige-elementenbenadering zoals PLAXIS).
- Documenteer alle aannames en onzekerheden in een duidelijk technisch rapport met verdeling van lasten en zettingen.
Samenvatting van hoofdpunten
Een fundering op staal biedt snelle, kostenefficiënte ondiepe fundering op draagkrachtige bodem. De betrouwbaarheid hangt af van een gedegen geotechnisch onderzoek, correcte toetsing volgens normen, en een doordachte verdeling van lasten en zettingen. Door iteratieve berekeningen en het afstemmen van beddingsconstanten ontstaat een betrouwbaard ontwerp dat rekening houdt met variatie in de ondergrond en mogelijke zettingen gedurende de bouw en gebruik.
Aanvullende bronnen en doorklikmogelijkheden
Voor meer informatie en technische details verwijzen de bronnen naar de NEN-normen, de standaardrekeningen en de praktijkvoorbeelden beschreven in het materiaal. Vraag het beoordelingspakket en proeflicentie aan voor de digitale leeromgeving en de bijbehorende rekenvoorbeelden. Onze Geo-ingenieurs staan klaar om te adviseren bij ontwerp, toetsing en uitvoering.
