Wil je spotjes aansluiten in je plafond? Dan is het belangrijk dat je weet hoe de bedrading moet lopen en welke aansluitmethode je gebruikt. Een verkeerde aansluiting kan zorgen voor storingen of onveilige situaties. Led-inbouwspots op 230V worden standaard parallel aangesloten. Serieaansluiting komt in reguliere woninginstallaties niet voor. Dat zorgt ervoor dat elk spotje apart blijft werken.
Wil je spotjes aansluiten? In deze blog lees je hoe je led-inbouwspots veilig en correct aansluit, welke bedrading je gebruikt en hoe je de aansluiting op een schakelaar of dimmer maakt. Je ziet hoe een parallelschakeling werkt en hoe je de bedrading netjes verdeeld. Een goede voorbereiding is belangrijk bij het aansluiten van spotjes. Zorg daarom dat je alle materialen klaarlegt voordat je begint.
Voorbereiding en materialen

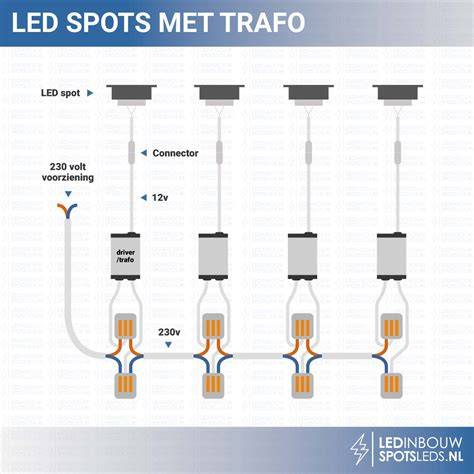

Spanningstester: om te controleren of de installatie spanningsloos is. Werk je met 12V-spots? Dan heb je een geschikte trafo nodig die 230V omzet naar 12V. Spotjes sluit je parallel aan. Bij een parallelschakeling krijgt elk spotje dezelfde spanning en werkt het onafhankelijk van de andere spots.
Vanaf de centraaldoos loopt het installatiesnoer (VMVL) naar de verschillende GU10 fittingen. Met behulp van WAGO verbindingsklemmen wordt de bedrading netjes gesplitst naar meerdere spots.
Aansluittableaus en bedrading
De bruine fasedraad loopt via de schakelaar en komt als zwarte schakeldraad terug in de centraaldoos. Deze zwarte draad zorgt ervoor dat de spots alleen spanning krijgen wanneer je de schakelaar inschakelt. Spotjes kun je aansluiten op een gewone schakelaar of op een dimmer. Een schakelaar gebruik je wanneer je de spotjes alleen aan en uit wilt zetten. Wil je de lichtsterkte aanpassen? Dan gebruik je een dimmer. Deze vervangt de schakelaar en wordt op dezelfde manier aangesloten, maar regelt de hoeveelheid stroom in plaats van alleen aan en uit. Let er wel op dat je dimbare led-spotjes gebruikt en een dimmer die geschikt is voor led-verlichting.
Ervaar je problemen met dimmen? Heb je bepaald hoe je de spots wilt aansluiten (met schakelaar of dimmer)? Verbind de zwarte schakeldraad met de spotjes. Een kroonsteentje werkt met schroefverbindingen. In een krap plafond kan een schroef losraken of minder goed contact maken, wat kan leiden tot warmteontwikkeling. Lasklemmen met hendels zijn sneller te plaatsen en geschikt voor zowel massieve als soepele draad.
Trafo/transformator en spanningsniveau
Vanaf de centraaldoos loopt het installatiesnoer (VMVL) naar de verschillende GU10 fittingen. Wil je spotjes aansluiten en zoek je meteen de juiste materialen? Bij Sander Vunderink vind je een ruim assortiment inbouwspots, GU10 led-lampen, dimmers, lasklemmen en installatiemateriaal. Zo bestel je eenvoudig alles in één keer en weet je zeker dat je met passende onderdelen werkt. Bestel je op werkdagen voor 17:00 uur, dan wordt je bestelling dezelfde dag verzonden.
Heb ik een transformator nodig voor spotjes? Dat hangt af van het type spot. 230V spots sluit je direct aan op het lichtnet. 12V spots hebben een transformator of driver nodig. Controleer daarom altijd de specificaties van de spotjes.
Draadtypes en installatierichting
Welke draad gebruik ik voor spotjes? Voor vaste installatie gebruik je VD-draad in buis. In plafonds wordt ook vaak flexbuis toegepast. Gebruik lasklemmen voor veilige verbindingen en zorg dat alle verbindingen bereikbaar blijven.
Dimmen en controleerbare verlichting
Kan ik spotjes dimmen met een gewone schakelaar? Nee, met een gewone schakelaar kun je spotjes alleen aan- en uitzetten. Wil je dimmen? Dan heb je een dimmer nodig én dimbare led-spotjes.
LED inbouwspots met een vervangbare lichtbron: Bij deze armaturen kunt u de lamp vervangen, zoals GU10 LED lamp, MR16 12 volt LED lamp of een LED-module. LED inbouwspots met een vaste lichtbron: hier is de LED ingebouwd in het armatuur, waardoor vaak een lagere inbouwhoogte mogelijk is en ontwerpvrijheid groter is. Deze spots hebben vaak een aparte LED driver of LED trafo nodig. Ze zijn vaak dimbaar, maar let op of het erbij staat. De lichtkleur is tegenwoordig verkrijgbaar in warme kleuren, en sommige modellen bieden dim-to-warm of warm glow opties.
Plaatsing en ruimte rondom
Voorbereiding: Zorg ervoor dat alle gereedschappen die u straks nodig heeft klaar liggen. Gebruik de gebruiksaanwijzing uit de verpakking en let op verschillen per artikel en leverancier. Bepaal waar de inbouwspots komen te hangen en de grootte van het gat waarin straks de inbouwspot wordt verwerkt. Zaag de gaten met een grote gatenboor of met een decoupeerzaag.
LET OP! LED Inbouwspots kunnen erg warm worden. Het is van groot belang dat u inbouwspots rondom de inbouwruimte vrij laat, zodat de spots hun warmte kwijt kunnen. Wanneer u inbouwspots heeft zonder LED TRAFO, volgt u de volgende stap: Steek hele elektrisch snoer afhankelijk van armatuur met of zonder aarde van bovenuit door het geboorde gat. Sluit kleur op kleur aan. Om te weten hoe u de inbouwspot in het gat moet plaatsen, dient u de gebruiksaanwijzing van de spot te raadplegen. De manier van het plaatsen verschilt per inbouwspot. LED Inbouwspots worden ook erg warm. Wanneer ze worden afgedekt, kunnen zij hun warmte niet kwijt. Hierdoor is de levensduur veel korter.
Praktische stappen voor installatie
- Test spanningsloosheid met een spanningstester.
- Bepaal het gewenste aantal spots en de lay-out in het plafond.
- Boord de gaten voor de spots op maat en controleer de ruimte rond elke opening.
- Leg de bedrading volgens parallelschakeling: dezelfde spanning op elke spot, onafhankelijk van de anderen.
- Verbind de fasedraden via de schakelaar of dimmer, en zorg voor correcte terugleiding naar de centraaldoos.
- Bevestig alle draden met lasklemmen of bevestigbare klemmen en zorg dat alles bereikbaar blijft voor onderhoud.
- Plaats de spots volgens de handleiding en controleer werking bij inschakelen.
Inbouwverlichting installeren zonder zolder of bestaande bedrading
Waarom kiezen voor inbouwspots?
Inbouwspots kunnen in vrijwel ieder interieur worden toegepast. Ze zijn zeer geschikt als gerichte verlichting en kunnen ook heel goed als decoratieve verlichting worden gebruikt. Voor gloei-, spaar- en hoogvolt halogeen lampen was geen voorschakelapparaat nodig. Voor laagvolt halogeen was wel een transformator nodig.
LED inbouwspots met een vervangbare lichtbron bieden flexibiliteit doordat de lamp vervangen kan worden, wat handig is bij vervanging of upgrading. Lampen met een vaste lichtbron bieden ontwerpvoordelen en vaak hogere lichtopbrengst per watt, maar vereisen soms een aparte LED driver of trafo.
Specifieke aanbevelingen en tips
- Controleer altijd de specificaties van de spotjes en dimmers om compatibiliteit met LED-verlichting te garanderen.
- Gebruik dimbare LED-spots wanneer u een dimmer wilt gebruiken, en zorg dat de dimmer geschikt is voor LED.
- Verdeel de bedrading netjes met wago-klemmen om signaal- en spanningsverliezen te voorkomen.
- Laat voldoende ruimte rondom elke inbouwspot zodat warmte kan ontsnappen en de levensduur niet wordt verkort.
