Zwaluwplaat op houten vloer leggen: uitgebreide handleiding met stappen, adviezen en tips

Wilt u zwaluwstaartplaten leggen op een houten vloer? Dan is dit de ideale oplossing voor vloerconstructies in nieuwbouw en renovatie. De platen zijn sterk, stijf, brandwerend en mogelijk thermisch- en geluidsisolerend en kunnen de functie van een ruimte compleet veranderen. Zwaluwstaartplaten leggen is enorm eenvoudig met de Duofor® zwaluwstaartplaten die standaard voorzien zijn van de unieke rode legwijzer.

Belangrijke voorbereidende stappen

Een goede voorbereiding voorkomt dat je tijdens het leggen nog aanpassingen moet doen. Let daarom voor je begint op de volgende punten: sla de zwaluwplaten vlak en droog op, zodat ze niet vervormen of onnodig vuil worden; zorg dat je voldoende werkruimte hebt om platen veilig te verplaatsen en op maat te maken; leg alle benodigde materialen en gereedschappen klaar, zoals randstroken, bevestigingsmiddelen, een haakse slijper en beschermende handschoenen; meet leidingdoorvoeren, afvoeren en andere sparingen vooraf nauwkeurig in; maak duidelijke afspraken wanneer meerdere mensen tegelijk aan de vloer werken.

Overzicht van het leggen van zwaluwstaartplaten

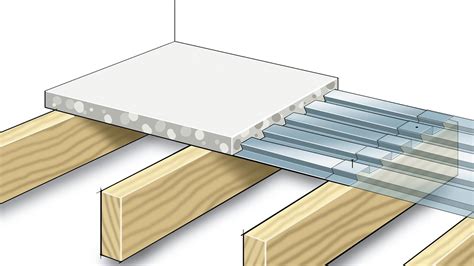

De Duofor® zwaluwstaartplaten moeten haaks op de balklaag worden gelegd en om en om worden geplaatst met overlappende lengtes, afhankelijk van de richting van de profielen. Begin met een rij platen waarbij de eerste plaat met de blauwe opdruk naar beneden ligt, gevolgd door een plaat met de opdruk naar boven. In de volgende rij begin je met een plaat met de blauwe opdruk naar boven, gevolgd door een plaat met de opdruk naar beneden. Optioneel kunnen platen ook in halfsteensverband worden gelegd. Houd de vloer circa 5 à 10 mm vrij van het opgaande werk en gebruik randstroken voor deze ruimte. Bij geluidsisolerende vloeren moeten geluidsisolerende steenwol randstroken van 20 mm toegepast worden.

Overlaps en volgorde van leggen

Overlappingen: lange zijden overlappen door de onder- en boven zijflenzen tot aan het eerste profiel over elkaar te schuiven, wat een werkende breedte van circa 580 mm oplevert. Kopse kanten overlappen door de platen om en om over een lengte van 50 tot 100 mm in elkaar te klikken, zodat de kopse kanten op elkaar aansluiten. Zorg ervoor dat een van de platen de blauwe opdruk onder heeft en de andere boven.

Hoe bevestig je zwaluwstaartplaten aan verschillende draagconstructies?

• Houten balklaag of vloerdelen: nagel de zwaluwstaartplaten op de overlappen in de bovenflens. Bij bevestiging aan oude balken of vloerdelen dien je deze in de onderflens te nagelen met normale draadnagels of zelftappende parkers.
• Stalen balken: gebruik schietnagels, deuvels of popnagels. Bij schietnagels of deuvels (momentvaste verbinding) is aanvullende krimpwapening nodig.
• Betonbalken of gemetselde onderstellen: leg de platen in cementspecie en laat deze uitharden voordat belast wordt. Voor gasbetonblokken gebruik je parkers.
• Samenwerkende hout-beton vloer: bevestig in elke onderflens een geharde schroefnagel ter hoogte van de balken, zodat de kop gelijk ligt met de bovenzijde van de zwaluwstaartplaat. Laat de balklaag tijdelijk onderstempelen tijdens het aanbrengen en uitharden van mortel; gebruik fijn grind beton B25 (C20/25) of gietvloermortel (GD20).

Mortel en afwerking

De zwaluwstaartplaten fungeren tijdens het aanbrengen van mortel als bekisting. Pas nadat de mortel volledig is uitgehard, dienen de platen als wapening. Keramische of natuursteen vloerafwerkingen kunnen vanaf de mortellaag pas na volledige uitharding worden aangebracht. Terrazzovloeren (granito) vereisen altijd een vlak afgewerkte ondergrond van beton.

Hoeveel mortel nodig?

Bereken vooraf hoeveel mortel je nodig hebt met de volgende formule: Vloerdikte - 8 = liters per m². Gebruik een mortelsoort die past bij de vloeropbouw en het gewenste gewicht. Laat krimpscheuren zoveel mogelijk voorkomen door mortel geleidelijk te laten drogen en uit te harden, en dek de vloer tijdelijk af met polyethyleen folie totdat deze voldoende is uitgehard.

Specifieke aandachtspunten per toepassing

1. Vloerverwarming: monteer de vloerverwarmingsbuizen haaks op de bovenflens en gebruik geen permanente bevestiging van de zwaluwstaartplaat aan de onderconstructie bij vloerverwarming.
2. Waterdichte vloeren: maak ter hoogte van wand- en vloeraansluiting, douche- en afvoergoot en eventuele doorvoeringen waterdichte aansluitingen met kimband. Breng steenwol oplegstroken direct op de balken aan met een minimale hart-op-hart afstand van 500 mm.
3. Geluidsisolerende vloer: gebruik steenwol randstroken en voorkom dat platen blijvend aan de onderconstructie bevestigd worden; houd een vrije ruimte van minimaal 10 mm rondom het opgaande werk.
4. Overige aandachtspunten: kopse kanten moeten altijd overlapt worden ter plaatse van een oplegstrook; vermijd contactbruggen bij leidingen door deze te isoleren met dezelfde minerale wol; houd bij overlappen rekening met de werkende breedte van circa 580 mm.

Veiligheids- en praktijktips

Zwaluwstaartplaten hebben scherpe randen en hoeken, dus draag altijd beschermende handschoenen en veiligheidsschoenen. Controleer of de balklaag voldoende draagkracht heeft om vervorming te voorkomen, rekening houdend met het gewicht van de platen, mortel en de uiteindelijke vloerafwerking. Laat twijfelgevallen professioneel beoordelen. Leg de platen haaks op de houten balklaag en zorg voor voldoende ruimte rondom het opgaande werk. Tijdige onderstempeling voorkomt doorbuiging tijdens het drogen van de mortel.

Foutpreventie en veelvoorkomende valkuilen

• Platen leggen in de verkeerde richting kan leiden tot doorbuiging en scheurvorming; plaats ze haaks op de balklaag.
• Te weinig overlap resulteert in onjuiste aansluiting en verschuiving van mortel tussen platen; houd zowel lange zijden als kopse kanten aan de voorgeschreven overlap.
• Geen vrije ruimte rond het opgaande werk kan krimp of uitzetting belemmeren en scheuren veroorzaken; gebruik randstroken om ruimte te garanderen.
• De vloer te vroeg belasten kan leiden tot indrukken en blijvende vervormingen; laat mortel voldoende uit harden.

Extra notities en praktijkverhalen

In het geval van bestaande vloeren kan men de zwaluwstaartplaten iets dunner storteren en de vloer doorgaans 4-5 cm dik houden, afhankelijk van de draagkracht. Er zijn diverse opmerkingen en tips uit praktijkervaringen die benadrukken dat duidelijke afspraken en structuur cruciaal zijn bij samenwerkende teams en bij het implementeren van vloerverwarming en doorvoeringen. De ruwe beschrijvingen in de bijgevoegde teksten geven een duidelijk beeld van verwerking en verschillende scenario’s, maar volg altijd de officiële verwerkingsadviezen van de fabrikant en mortelfabrikant.

Samenvattingstabel: korte richtlijnen

Behandelingsadviezen en verwijzingen

Wilt u de verwerkingsadviezen van de Duofor® zwaluwstaartplaten liever als gedrukte versie bij de hand? Raadpleeg de officiële documentatie of neem contact op met de leverancier voor de meest actuele richtlijnen. De artikelen behandelen diverse scenario’s zoals vloerverwarming, watervaste vloeren en geluidsisolerende constructies, en bieden uitgebreide instructies voor elke toepassing.
