Kosten en methode voor zwaluwstaartplaten (Lewisplaten) bij een betonvloer op houten balklaag

Op zoek naar een stevige en duurzame vloeroplossing voor badkamers en renovatieprojecten? Lewis Zwaluwstaartplaten zijn dé oplossing voor het realiseren van een betonvloer op een houten constructievloer. Dit systeem wordt vaak toegepast bij badkamervloeren en is uitstekend te combineren met vloerverwarming. Lewis Zwaluwstaartplaten zijn verzinkte stalen platen met een unieke zwaluwstaartvormige profilering. Hierdoor ontstaat een sterke hechting met de cementgebonden dekvloer, wat zorgt voor een stabiele en scheurvrije afwerking.

Bij De Bouwmarktshop.nl bieden we Lewis Zwaluwstaartplaten aan in diverse lengtes, zodat je altijd een oplossing hebt voor jouw project. Wil je een sterke en duurzame vloeroplossing voor jouw badkamer of renovatieproject? Bestel dan Lewis Zwaluwstaartplaten eenvoudig online bij De Bouwmarktshop.nl. Zwaluwstaartplaten zijn een populaire keuze in renovatieprojecten.

Waarom zwaluwstaartplaten?

1. Zwaluwstaartplaten staan bekend om hun unieke vorm, die zorgt voor een sterke en stabiele constructie. De zwaluwstaartplaat dient als wapeningsplaat, waardoor de vloer beter bestand is tegen zware belastingen.
2. In vergelijking met traditionele betonnen vloeren zijn zwaluwstaartplaten aanzienlijk lichter. Dit maakt ze bijzonder geschikt voor renovatieprojecten waarbij de draagkracht van bestaande structuren beperkt is.
3. Een van de grootste voordelen van zwaluwstaartplaten is de snelheid en eenvoud van montage. De platen loopt u gemakkelijk in elkaar, wat de montagetijd aanzienlijk verkort. Dit zorgt voor minder onderbrekingen tijdens het bouwproces en maakt de renovatie efficiënter.
4. Gemaakt van hoogwaardig verzinkt staal (275 gr/m2), bieden zwaluwstaartplaten uitstekende duurzaamheid en een lange levensduur. Ze zijn bestand tegen corrosie, waardoor ze ideaal zijn voor gebruik in vochtige omgevingen zoals kelders of badkamers.
5. Afhankelijk van de gekozen afwerking kan met zwaluwstaartplaten een brandwerende vloerconstructie worden gerealiseerd.
6. Zwaluwstaartplaten bieden veel flexibiliteit als het gaat om afwerking. Ze vormen een solide basis voor verschillende vloerbedekkingen zoals tegels, hout, laminaat of zelfs vloerverwarming.
7. Dankzij de snelle montage en lange levensduur kunnen zwaluwstaartplaten aanzienlijke kostenbesparingen opleveren.

Voorbereiding en montage

1. Controleer de balklaag: Zorg ervoor dat de balken en vloerdelen voldoende sterk en in goede staat zijn. Indien nodig, bereken de sterkte en stijfheid van de balklaag op basis van overspanning, belasting en andere factoren.

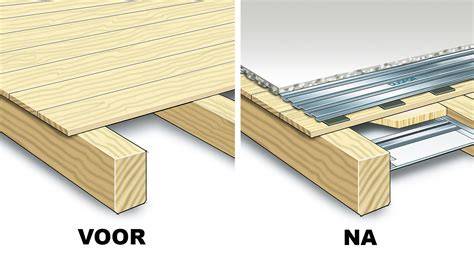

2. Positionering: Leg de platen haaks op de richting van de balken. Overlapping: Op een balklaag moeten de platen op de balken overlappen.
3. Plaatsing: Leg de platen haaks op de profielrichting van de balken en evenwijdig aan de vloerdelen.
4. Breedterijk: Leg de eindflenzen (onder- en bovenflenzen) op elkaar in kleur op kleur of blank op blank. Lengterichting: Leg de platen om en om, waarbij de sticker naar boven en onder gericht is. De even rijen platen worden met de sticker naar beneden gelegd en de oneven rijen met de sticker naar boven.
5. Ondersteuning bij storten: Tot een overspanning van 1,2 m kan ca. 35 mm mortel op de platen worden aangebracht zonder onderstempeling. Bij vernageling kunnen platen tot een overspanning van 1,5 m worden ondersteund met ca. Bevestiging: Bij voorkeur vernagelen met 3 draadnagels per plaatbreedte, waarbij schroeven wordt vermeden om krimp en kruip te minimaliseren. Let op: bij gebruik van DTS-G isolatiestroken NIET vastzetten i.v.m.
6. Minimale dikte: Voor standaard woningvloeren is de minimale morteldikte 20 mm. Voor utiliteitsvloeren is dit 33 mm, voor geluidisolerende vloeren 34 mm en voor vloerverwarming 40 mm.
7. Droogtijd: Na 3 dagen is de vloer voorzichtig begaanbaar. Na 1 week heeft de vloer ongeveer 80% van zijn eindsterkte bereikt. Afwerking: Nadat de mortel volledig is uitgehard, kan de gewenste afwerking worden aangebracht (parket, laminaat etc.). Bij gebruik van zandcement of vloeimortel kunnen tegels direct worden verlijmd na een droogtijd van minimaal 1 week.

Toepassingen en randvoorwaarden

• Zwaluwstaartplaten zijn uitstekend voor waterdichte afwerkingen, wat ze ideaal maakt voor vochtige ruimtes zoals de badkamer. Let wel op: als u een badkamervloer maakt, moet deze geaard worden. Zet hiervoor een blanke aardedraad met een schroef op een van de zwaluwstaartplaten vast in de vloerbalk.
• Combineren met vloerverwarming: Zwaluwstaartplaten zijn uitstekend te combineren met vloerverwarming. Dankzij hun kleine gewicht en lage opbouwhoogte vormen ze de perfecte basis voor een slanke betonvloer met ingefreesde of ingestorte verwarmingsbuizen. Daarnaast hebben de platen een goede warmtegeleiding.

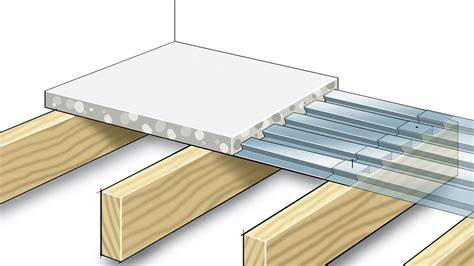

• Zwaluwstaartplaten fungeren tijdens het aanbrengen van (beton)mortel als bekisting. Pas na verharding van de mortel fungeert de Zwaluwstaartplaat als wapening.
• Het is daarom niet mogelijk om in de mortel direct een keramische of natuursteen vloerafwerking aan te brengen.

Overige aandachtspunten

In specifieke toepassingen is het mogelijk om een zandcement vloermortel (C20/F4) te gebruiken. Standaardvloer met woonbelasting (h.o.h. afstand balken max. 16 mm + min. Standaardvloer (h.o.h. Om krimpscheurvorming zoveel mogelijk te voorkomen de op de LEWIS Zwaluwstaartplaat aangebrachte fijn grind betonmortel geleidelijk laten drogen/uitharden. Bij een h.o.h. afstand groter dan 1200 mm (vloerdikte 50 mm) respectievelijk 1000 mm (vloerdikte 75 mm) is het noodzakelijk de LEWIS Zwaluwstaartplaten tijdelijk te onderstempelen.

Praktische vragen uit de praktijk

• Hoeveel overlap: De platen overlappen elkaar standaard aan de lange zijde met circa 2 cm; aan de korte zijde 5 tot 10 cm.
• Hoeveel beton: Voor een stevige afwerkvloer wordt doorgaans 3 tot 5 cm mortel gebruikt, met circa 45 tot 70 liter per m2 afhankelijk van toepassing.
• Houten of stalen onderconstructie: Een houten ondervloer wordt vaak gebruikt bij renovatie van bestaande woningen met houten balklagen; voor nieuwbouw of grotere overspanningen is een stalen onderconstructie aan te raden.
• Snijden op maat: Zwaluwstaartplaten zijn op maat te snijden met een haakse slijper of blikschaar.

Klantverhaal

Deze klant was een vrijstaande woning uit 1906 aan het verbouwen. Dit was oorspronkelijk zijn ouderlijke huis wat na de oorlog aan de kerk verkocht is. Tot een jaar geleden heeft de klant bij de kerk geïnformeerd of het huis te koop was waarop hij vaak nee te horen kreeg. De aannemer stort normaliter direct beton op een laag isolatie maar vond dit systeem erg snel en fijn verwerken en veel beter voor zijn rug dan de betonnen balken.

Calculatie en calculator

Kluscalculator: Zwaluw-staartplaten vragen? bel ons op 073 50 32 32. Bereken hoeveel zwaluwstaartplaten u nodig heeft. Gaat u een betonvloer storten of uw houten vloer versterken met zwaluwstaartplaten (Lewisplaten)? Met onze handige calculator berekent u eenvoudig hoeveel platen en betonmortel u nodig heeft op basis van de afmetingen van uw vloer. U hoeft alleen de breedte en lengte van uw vloer in te vullen (in centimeters), en de calculator kiest automatisch de beste plaatformaat, zodat u altijd de juiste hoeveelheid platen bestelt. De calculator houdt rekening met overlap tussen de platen. Er wordt gerekend met een overlap van 2cm aan de lange zijde, en een overlap van 10cm aan de korte zijde. Er wordt gerekend met 27kg (13 liter) betonmortel per 10mm laagdikte.

Belangrijke toepassingsrichtlijnen

• Zwaluwstaartplaten dienen haaks over de houten balklaag te worden gelegd, óók als er op vloerhout wordt gewerkt. De werkende breedte van de LEWIS Zwaluwstaartplaat is dan ca. 580 mm.
• De LEWIS vloer moet d.m.v. randstroken ca. 10 mm worden vrijgehouden van het opgaande werk (wanden, doorvoeringen e.d.).
• Op nieuwe houten balken en vloerdelen worden de LEWIS Zwaluwstaartplaten ter plaatse van de overlappen in de bovenflens genageld. Dit kan met normale draadnagels of met zelftappende parkers.
• Op stalen balken kunnen de LEWIS Zwaluwstaartplaten met schietnagels, deuvels of met popnagels worden vastgezet.
• Indien de LEWIS Zwaluwstaartplaten los op de onderconstructie liggen moet de Zwaluwstaartplaat t.p.v. de balken in elke onderflens van de Zwaluwstaartplaat een geharde LEWIS schroefnagel aangebracht.
