Montage dakraam dakpannen 20 pans sneldek dakpan: stap-voor-stap handleiding

Deze uitgebreide gids beschrijft een stap-voor-stap montageproces voor een dakraam geïntegreerd in een dak met dakpannen, inclusief voorbereiding, installatie en afwerking. Het onderstaande recept toont hoe u het VELUX dakvenster correct plaatst, hoe u de isolatie regelt en hoe u waterdichtheid bewaakt. Let op: volg altijd de montagehandleiding van het dakraam zelf en zorg voor de juiste veiligheidsmaatregelen.

Voorbereiding en markering van de openingsplaats

1. Op de gewenste plek aftekenen waar het VELUX dakvenster moet komen.
2. Nadat u het gat heeft gemaakt, kunt u de dakpannen naar binnen halen.
3. Met behulp van vier lange spijkers (van buitenaf) bepaalt u de positie van het gat. Vier lijnen tussen deze spijkers markeren het definitieve gat.

Uitpak en demontage van het raam

1. Nadat u het VELUX dakraam heeft uitgepakt, dient het draaiende gedeelte uit het kozijn te worden verwijderd.
2. Voor u het kozijn van het VELUX dakvenster op het dak kunt plaatsen, dient u eerst twee hulplatten te monteren. De onderste hulplat wordt op 8 centimeter gemonteerd, gerekend vanaf de bovenzijde van de dakpannen tot aan de bovenkant van de hulplat.

Isolatie en bevestiging van het kozijn

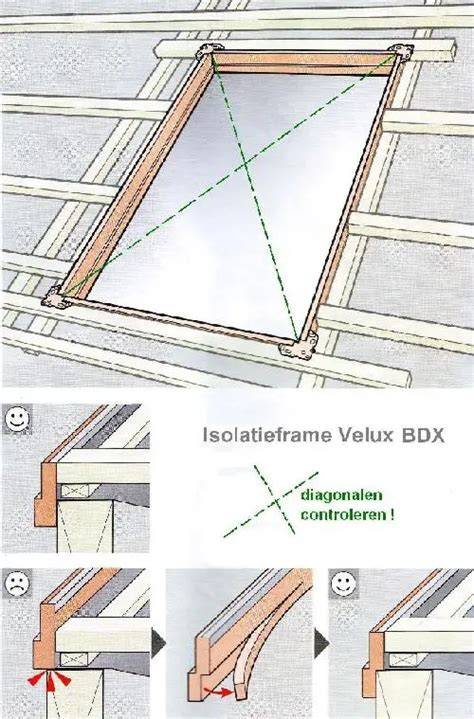

1. Voor een goede isolatie is het van belang dat U de ruimte rondom het kozijn van het VELUX dakraam voorziet van isolatiemateriaal. Het BDX isolatieframe is een pasklare oplossing voor deze isolering tussen het dakvensterkozijn en de dakconstructie.
2. Schuif de bevestigingsbeugels in de voorbereide montagegroef van het kozijn en schroef deze vast. Vervolgens plaatst u het kozijn met vier montagebeugels op de twee hulplatten.

Waterdicht maken en gootwerk

1. Plaats vervolgens de waterkerende manchet, type BFX, en laat deze onder de onderste panlat doorlopen.
2. Plaats het onderste gootstuk. Druk de aluminiumslab met de hand voorzichtig aan. Daarna plaatst u de zij- en boven gootstukken. Denk aan het vastzetten van de gootstukken. Leg aan beide zijden de pannen weer op hun plaats.

Draaiend deel en dampremmende aansluiting

1. Til het draaiende gedeelte in een 180º gewentelde stand door de opening en zet de onderzijde op het kozijn.
2. Om een dampremmende aansluiting tussen het VELUX dakvenster en het dak aan de binnenzijde te verkrijgen, plaatst u de VELUX dampwerende folie BBX. Plak de folie door middel van de meegeleverde tape rondom het kozijn aan de binnenzijde van het dakbeschot.

Stap-voor-stap installatieverdeling

De onderstaande instructies zijn onderverdeeld in relevante groepen zodat u die kunt gebruiken die precies passen bij uw project. De installatie is afhankelijk van de situatie: nieuwbouw zonder dak en binnenmuren, reeds bewoonde zolder, dakpanningen of leien, enzovoort. Volg altijd de officiële montagehandleiding bij het dakraam.

Voorbereidingen binnenkant en raam uitpakken

1. Het raam uitpakken en het beschermende karton verwijderen. Leg het raam op het zijframe en open het raam voorzichtig helemaal. Maak het raam los van het kozijn en verwijder het scharnier.
2. Verwijder de beschermstrips en markeer de beugelpositie 50 mm vanaf de hoek van het kozijn. Bevestig de beugels aan het kozijn met twee schroeven per beugel.

Gereedschap en afmeten

1. Bereid gereedschappen voor en zorg voor beschermingsmiddelen. Meet vanuit de binnenkant de juiste positie en teken deze af. Eerst een proefgat uitvoeren om nauwkeuriger af te kunnen meten.
2. Vind de daksparren en werk vanuit de rand van de dakspar om behoud van structurele integriteit te bevorderen. Verwijder isolatie met oog voor veiligheid. Snijd de opening op maat, laat voldoende ruimte over voor de raamlijst en kantelhoek.

Frame en kozijn installeren

1. Frame uitzagen en opening maken volgens de gewenste maat. Houd rekening met voldoende hoogte voor de lijst van het raam om met de juiste hoek te kunnen kantelen.
2. Til het kozijn voorzichtig door de opening en plaats het op de steunbalk. Controleer de uitlijning en pas zo nodig aan met een koevoet of wiggen.

Waterdichtheid en afwerking rondom kozijn

1. Snijd het dakfolie rondom en bevestig het rondom het kozijn. Plaats het membraan strak langs daklatten en maak een Y-vormige uitsnede naast het raam voor folie op de latten.
2. Bevestig het bovenste kraagstuk en verwerk de zijkanten. Inspecteer de openingen en zorg dat alles parallel en waterpas staat.

Bevestiging van gootstukken en dakafwerking

1. Bevestig de onderste gootstukken en later de zijgoten. Zet de bedekking van de onder- en zijkanten vast met de meegeleverde clips en schroeven. Zorg voor een strakke aansluiting tussen gootstuk en dakpanprofiel.
2. Snijd overtollig schuim langs de zijkanten en bovenkant bij zodat een vlakke, waterdichte aansluiting ontstaat. Plaats de dakpannen terug en controleer op lekken en afwatering.

Variant: RUC waterkerende manchet en leien (LSX) installaties

1. Installeer de RUC waterkerende manchet vóór overige onderdelen voor optimale waterdichtheid.
2. Installeer de leien onder het raam en pas ze aan zodat de aansluiting op het gootstuk strak is. Snijd zo nodig de leien bij en zorg voor een gelijkmatige afstand tussen zijframe en leien.

Specifieke modellen en toepassingen

Ubbink dakraam is een polyethyleen dakraam met houten binnenbak, geschikt voor dakhellingen van 25 tot 75 graden. Het model heeft 4 pans uitvoering en kan in drie posities worden gezet, met opties voor ventilatie, openen of sluiten. Beschikbaarheid en verzending zijn afhankelijk van de leverancier. Voor optimale montage en levering kunt u de leverancier raadplegen en de klantenservice inschakelen voor vragen of problemen.

Waarom een juiste dakraaminstallatie cruciaal is

• Een professionele installatie draagt bij aan de duurzaamheid van het dak en voorkomt lekkages.
• Een correcte afstelling van kozijn en groeven garandeert een soepel openen en sluiten en voorkomt scheurvorming.
• Een goede isolatie rondom het kozijn beperkt warmteverlies en onderhoudskosten op lange termijn.

Gemiddelde panlatafstand berekenen

Door de gemiddelde panlatafstand te berekenen, zorg je voor een gelijkmatige, stabiele basis voor het dak. Meet de totale dakhoogte en bepaal het gewenste aantal panlatten. Gebruik de formule: Gemiddelde panlatafstand = Totale hoogte dakoppervlak / Aantal panlatten. Voorbeeld: bij 10 m dakhoogte en panlatten van 33,5-37 cm bereken je 10 / 0,37 = 27,03 en rond je omhoog naar 28. De ideale latafstand is dan 10 / 28 = 35,71 cm. Houd rekening met jouw specifieke situatie en vraag advies aan productspecialisten indien nodig.

Veiligheid en regelgeving

Zelf een dakraam plaatsen is mogelijk, maar vereist vakmanschap en soms vergunningen. Informeer bij de gemeente of een bouwvergunning nodig is, zeker bij monumentale panden of beschermd stads- of dorpsgezicht. Een ondeskundige installatie kan leiden tot structurele schade en veiligheidsrisico’s.

Overzichtelijke samenvatting van stappen

1. Markeer openingspositie en maak gat in dak
2. Verwijder raam en demonteer draaiend gedeelte
3. Installeer hulplatten en kozijnbeugels
4. Bevestig waterkerende onderdelen en gootstukken
5. Installeer het kozijn en zorg voor uitlijning
6. Mon niet waterdichtheid rondom kozijn en afwerking
7. Werk pannen terug en controleer op lekkages
