Handleiding voor renovatieplaat, schuin dak en zonnepanelen monteren

Bij DSA streven we naar de hoogste kwaliteit en duurzaamheid in onze installatie van zonnepanelen. Of uw dak nu schuin of plat is, wij bieden een betrouwbaar montagesysteem dat niet alleen efficiënt en veilig is, maar ook bijdraagt aan een visueel aantrekkelijk eindresultaat. Kom meer te weten over de montage van SunPower zonnepanelen op uw schuin- of platdak. Vraag in onderstaand formulier snel naar meer informatie over onze werkwijze en wat wij voor u kunnen betekenen! Bij DSA kijken we met u mee om de beste zonnepanelen voor uw dak te vinden, of het nu schuin of plat is.

Montagesystemen voor schuine daken en platte daken

Voor schuine daken bieden wij een aantrekkelijk inleg montagesysteem dat uw dak beschermt en de levensduur van uw zonnepanelen verlengt. Voor platte daken gebruiken we het betrouwbare PMT systeem uit Duitsland, dat zonder doorboring van het dak maximale stabiliteit en bescherming biedt. Onze installateur zonnepanelen staat klaar om uw situatie te beoordelen en een persoonlijk advies te geven, ook wanneer uw huidige zonnepaneel installateur failliet is verklaard, zodat u kunt profiteren van een duurzame en efficiënte zonne-energieoplossing.

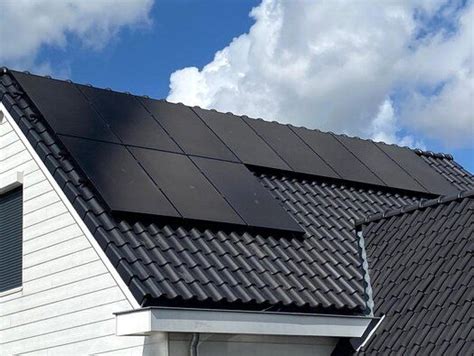

Voor schuine daken maken wij gebruik van een innovatief inleg montagesysteem. Dit systeem biedt een naadloze installatie van zonnepanelen in het dak, waardoor lelijke, uitstekende profielen vermeden worden. De SunPower zonnepanelen worden in een kruisframe van zwarte profielen geschoven, wat zorgt voor een strak uiterlijk zonder tussenruimtes. Het ontbreken van schroeven en klemmen voorkomt microcracks door uitzetting van het materiaal, wat de levensduur van de zonnepanelen verlengt.

Onze dakhaken worden niet, zoals bij veel systemen, aan de panlatten bevestigd, maar aan de tengels van de dakconstructie. We plaatsen een 15 cm brede underlayment plank over de tengels van het dak en bevestigen deze stevig met schroeven. Hierdoor wordt de hele installatie zonnepanelen aan de stevige dakconstructie verankerd, niet aan de kwetsbare panlatten.

Geschreven door Jildert Schat8 januari 2021 Op deze pagina leest u meer over zonnepanelen plaatsen op een schuin dak. Hiervoor wordt speciaal bevestigingsmateriaal gebruikt. Voorafgaand aan schuin dak installaties De zonnepanelen worden op schuin dak standaard portrait geplaatst. Als we zonnepanelen in landscape positie plaatsen, moet de aluminium rails verticaal worden gemonteerd. Hierbij aandachtspunten, die van tevoren met u worden besproken en worden meegenomen in ons maatwerk voorstel om uw installatie degelijk en uitvoerbaar te maken.

Juiste dakvlakken bepalen en installatievoorwaarden

Juiste dakvlak(ken) bepalen. Dakpan of type dakbedekking. Hoe is de toegang tot het dak? Afstand houden tot dakgoot. Wettelijke afstand tot erfgrens. Zijn de nokpannen gemetseld? Kabel door het dak voeren. Waar komt de omvormer. Meterkast locatie. Zorg voor aantal reservepannen.

Plaatsen dakhaken op schuin dak met dakpannen H.U.v. dakpannen? Dan worden bij de installatie eerst een aantal dakpannen voorzichtig omhoog geschoven. Wij plaatsen daarna aluminium dakhaken, welke we verbinden aan de dakconstructie (panlatten) onder de pannen. Daarna worden de dakpannen weer netjes over de aluminium dakhaken heen geschoven. Het montagesysteem is zo geplaatst, dat het metaal van de haak precies onder de golf van de pan loopt. Zo komt er geen extra druk op de dakpannen zelf te staan én blijft uw dak waterdicht.

Montagerails plaatsen en afwerken Als de dakhaken geplaatst zijn, schuiven we de dakpannen dus weer op hun plek. Nu steken alleen nog de aluminium haken onder de rand van uw dakpannen uit. Daarop bevestigen we een aluminium rails. Daarop worden de zonnepanelen bevestigd. Uw zonnepanelen worden met speciale klemmen aan deze rail vastgeklemd. Als we klaar zijn worden de laatste stukken van de rails netjes afgezaagd. De aluminium rails zit dan onder de zonnepanelen. De uiteindes van de rails worden netjes afgewerkt met zwarte rubberen doppen. Het vormt dus een mooi zwart geheel.

Bevestiging op schuin dak met golfplaten Ook op een dak met golfplaten of damwandplaten kan men zonnepanelen bevestigen aan de dakconstructie. Dat gaat vrij eenvoudig, we gebruiken hiervoor de bestaande schroefgaten en de houten balken onder het dak. De golfplaten mogen uiteraard geen asbest bevatten.

Hoe werkt het? Een rijtje bouten met rubberen doppen, waarmee de golfplaat bevestigd is, wordt eerst verwijderd. Deze vervangen wij door een soortgelijke bout (stokschroef). Dit is eigenlijk een gewone golfplaatschroef met een extra stuk eraan waarop wij de rails van de zonnepanelen kunnen bevestigen. Op de stokschroef bevestigen wij de rails en daarop komen de zonnepanelen. Het werkt eenvoudig, maar een belangrijk detail hierbij is dat we de juiste boutlengte kiezen.

Bevestiging op schuin dak met bitumen Een schuin dak heeft een hellingshoek vanaf 6%. Wij installeren geen plat dak systemen op een dak met een helling van meer dan 6%. Bij harde wind kan het systeem inclusief ballast dan namelijk gaan schuiven. Heeft u schuin dak met bitumen dakbedekking? In dat geval moeten wij zeker weten dat uw bitumen niet te oud is. Als de leeftijd minder dan 15 jaar oud is, kunnen wij daarop vaak probleemloos een waterdichte constructie installeren. Wij komen in dat geval van tevoren langs, om de onderconstructie van het dak onder het bitumen te bekijken. Dit is nodig om te bepalen hoe we het systeem het best aan de onderconstructie kunnen bevestigen. Is het een houten constructie of zit er nog beton tussen? Is het dak van binnen of buiten geïsoleerd?

Zonnepanelen op meerdere dakvlakken en systeemkeuzes

Zonnepanelen op meerdere dakvlakken plaatsen Soms biedt één schuine zijde van het dak onvoldoende ruimte. Het kan gunstig zijn voor uw rendement om dan meerdere daken of dakvlakken te combineren. Om elk dakvlak optimaal te benutten, dient uw omvormer aan specifieke eisen te voldoen. Welke omvormer(s) u nodig hebt, hangt af van de grootte van het systeem, de verdeling van de zonnepanelen en uw wensen. Heeft u een situatie waarbij de zonnepanelen in verschillende oriëntaties of hellingshoeken komen te liggen? Dan selecteren wij een omvormer waarop meerdere strings worden aangesloten. Dit type heeft meerdere MPPT-trackers. Bij reguliere systemen met twee dakvlakken is een string-omvormer met twee MPPT-trackers vaak afdoende. Bij grotere systemen is ook een goede string-verdeling in combinatie met MPPT-trackers belangrijk. Bij kleinere systemen en bij plaatsing op meer dan 2 dakvlakken kiezen we vaak voor micro-omvormers.

Praktische montage- en installatie-informatie

• Montage van zonnepanelen op een schuin dak is de eenvoudigste en voordeligste optie; de ondergrond is immers al aanwezig, waardoor minder componenten nodig zijn.
• Dakhaken, montagerails en klemmen vormen de basis van het montagesysteem, met extra schroeven en afdekkapjes als enkelvoudige benodigdheden.
• De onderzijde van de panelen wordt gekoeld door de buitenlucht, waardoor de paneeltemperatuur laag blijft en de opbrengst hoger blijft zolang er gekoeld kan worden.
• Bij montage op een schuin dak moet rondom de panelen minimaal 30 centimeter vrije ruimte rondom blijven.
• Nadat dakhaken gemonteerd zijn, worden rails bevestigd en panelen op rails gelegd en bevestigd met moduleklemmen en eindkappen.
• Bij montage op platte daken kan ballast nodig zijn; dit gebeurt meestal met tegels of andere zwaardere materialen zoals in het Clickfix systeem.
• Voor bitumen daken controleren we of onderliggende constructie geschikt is en bieden waterdichte bevestigingsopties.

In diverse gevallen kan een praktijkvoorbeeld helpen: een installatie van acht zonnepanelen op een schuin dak met behulp van een Clickfit-systeem of een vergelijkbaar montagesysteem, waarbij dakhaken, profielen, klemmen en ballast correct worden toegepast. Een omvormer zet gelijkstroom om in wisselstroom en levert deze via een kabel naar de meterkast, waarna een vrije groep in de meterkast voldoende is voor de belasting. Voor kleinere systemen en meerdere dakvlakken kunnen micro-omvormers of omvormers met meerdere MPPT-trackers worden toegepast om optimale prestaties te waarborgen.

Onderhoud en praktische tips

Controleer regelmatig op losse verbindingen en beschadigingen aan kabels en klemmen. Houd rekening met mogelijke schaduw en houd de afstand tot dakranden en goot in acht om de werking niet te belemmeren. Lees altijd de handleiding van uw omvormer en volg de CE-gekeurde richtlijnen en installatie-instructies voor elk product.

Zelf montage kan, maar plan en beveiliging zijn cruciaal: gebruik steigers waar nodig, volg een duidelijk legplan en veranker het systeem stevig aan de dakconstructie voor langdurige stabiliteit en waterdichtheid.
