Fundering versterken is hét specialisme van Euro Funderingen. Door verzakkingen, scheuren of veranderende bodemgesteldheid kan het nodig zijn om een fundering te versterken. We werken al meer dan 25 jaar aan het versterken van funderingen in heel Nederland. We kunnen zowel trillingsarm werken als geheel trillingsvrij funderen, wat cruciaal is voor het behoud van kwetsbare panden en het voorkomen van overlast. De allerkleinste machine (de mini C) kan zijn werk doen bij slechts 1,85m werkhoogte voor het versterken van funderingen met kleinere diameter stalen buispalen van 168 t/m 273 mm, terwijl voor grotere diameters (tot 609 mm) onze B-2500 nog steeds een werkhoogte van 2,4 m nodig heeft. Meerdere van onze machines zijn rond de 80 cm breed en kunnen daardoor door een normale deuropening passen, wat vooral geschikt is voor binnensteden en dichtbebouwde wijken. Onze Powerpack maakt beweging over afstanden tot wel 70 m mogelijk zonder schade aan te richten en minimale overlast te veroorzaken.

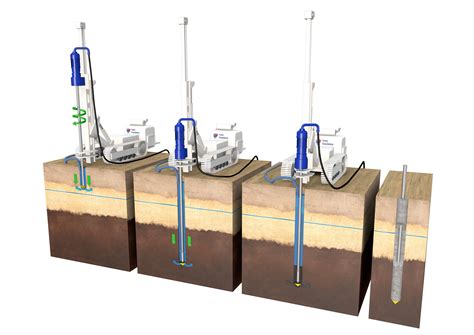

De versterking van bestaande funderingen vindt plaats door extra funderingspalen naast of onder de bestaande constructie te plaatsen. Bij onderheiing komen nieuwe palen naast de bestaande fundering, tot in de draagkrachtige zandlaag, en worden deze verbonden met de constructie via stalen of betonnen balken. De belasting wordt geleidelijk overgebracht naar de nieuwe palen, waardoor de verzakte fundering wordt ontlast. Een andere methode is het aanbrengen van micropalen of injectiepalen tussen de bestaande funderingspalen. Bij ernstige verzakkingen kan het nodig zijn om het gebouw tijdelijk op te vijzelen voordat de nieuwe palen worden geplaatst, zodat het pand weer waterpas staat.
De keuze voor de juiste versterkingsmethode hangt af van de oorzaak van de funderingsproblemen, de bodemgesteldheid en de beschikbare ruimte. Een grondonderzoek en bouwkundige inspectie bepalen welke methode het meest geschikt is. Onze meest gebruikelijke methode is die van de inwendig geheide stalen buispaal. De stalen buispaal wordt opgebouwd uit diverse elementen en met een “miniheimachine” de grond in gedreven middels een inwendig valblok. Bij het versterken van funderingen gebruiken we buiselementen die voorbewerkt zijn tot de juiste werkhoogte. Er wordt continu een nieuw element op de buis gelast totdat de juiste diepte is bereikt. Indien lassen niet mogelijk is door brandgevaar, worden er palen met schroefdraad gebruikt, zoals de casing draaipaal: een holle, dikwandige stalen buispaal met een schroefblad aan de onderkant. Hierbij kunnen de elementen middels elektrisch lassen of schroefdraad aan elkaar gekoppeld worden. Tevens maken wij gebruik van de specialistische schroefinjectiepaal voor het versterken van funderingen. Deze paal wordt tijdens het boren onder druk gevuld met grout en wordt aan de buitenkant tot aan de schroefbladdiameter omringd met grout.

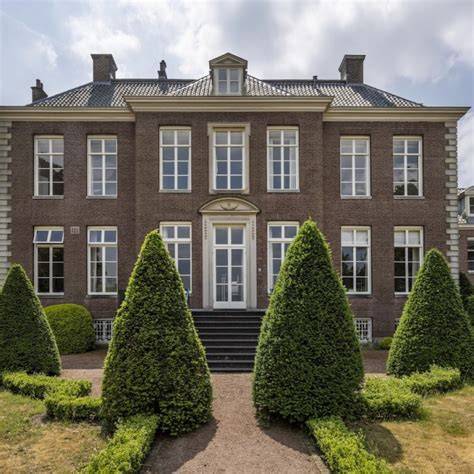

Bekijk onze eerdere projecten en zie hoe wij uiteenlopende funderingswerken in heel Nederland realiseren. In een woning in de binnenstad hebben we met onze trillingsvrije machine de fundering versterkt door casing draaipalen aan te brengen tegen de overbelasting van het stroomnetwerk. In een historisch pand hebben we trillingsvrij de fundering versterkt. Door de trillingsvrije methode blijft het kwetsbare pand ongestoord en hadden de omgeving er geen overlast. Wij nemen zo snel mogelijk contact met u op. Alles moet tegenwoordig snel; voorbereiding moet zo kort mogelijk en het liefst laten men binnen 10 minuten hun fundering berekenen. Het is namelijk het bekende verhaal voor veel ouders: ’s ochtends klaar maken, naar je werk, eten, huiswerk en weer ophalen. Het klinkt druk, en daarom willen veel mensen de verbouwing zo snel mogelijk laten verlopen. Een belangrijke voorwaarde voor een snelle verbouwing is dat je jouw fundering laat berekenen. Maar waarom moet dat en hoe werkt het precies? Daarover meer in deze blog.
Waarom een constructieberekening voor de fundering
Wanneer je een constructieve wijziging doorvoert aan jouw woning, moet de fundering gecontroleerd worden. Een constructeur toetst of de aangepaste constructie voldoet aan de regelgeving. Als dit niet het geval is, moet de fundering aangepast worden. Denk aan het plaatsen van een onderslagbalk of het plaatsen van kolommen. Ook kan ervoor gekozen worden om extra palen de grond in te drukken (en dus niet heiën). Ga je iets nieuws bouwen, zoals een aanbouw of uitbouw, of een schuurtje in de tuin? Dan is er ook een berekening nodig. De constructeur bekijkt welk type fundering het beste bij jouw wensen past en houdt rekening met de meest stevige en tegelijkertijd de economisch meest efficiënte oplossing. De omgevingsvergunning en funderingsberekeningen Vereist bij aanvraag van een omgevingsvergunning voor een fundering is altijd een funderingsplan. Dit plan bewijst aan de gemeente dat de fundering voldoet aan de regelgeving. Je mag pas beginnen met bouwen als de gemeentelijke ambtenaar toestemming geeft. Onderdeel van het funderingsplan zijn de constructieberekening en constructietekening. Bij het aanvragen van een omgevingsvergunning heb je dus altijd een constructieberekening nodig. Als je toch bent begonnen met bouwen zonder te berekenen, neem dan zo snel mogelijk contact op met een constructeur om boetes te voorkomen.
Wanneer is een funderingsberekening echt nodig? Voorbeelden zijn onder andere bij een aanbouw, uitbouw, dakterras of dakopbouw, het verwijderen van dragende muren, het plaatsen van een garage of bij een nieuwe woning. Ook bij een vergunningsvrij bouwwerk kan een funderingberekening noodzakelijk zijn om onvoorziene problemen te voorkomen. Met deze gegevens kan een constructeur de fundering berekenen: de wens van de klant, tekeningen van het gebouw en archiefstukken van de woning. Daarnaast zijn locatie, leeftijd, foto’s van de bestaande situatie, grondonderzoek en de materialen van de op te vangen constructie-elementen relevant. De berekening houdt rekening met draagkracht per grondlaag en de effecten van grondverbetering of ophogingen volgens de uitkomsten van het grondonderzoek.
Soorten funderingen en grondonderzoek

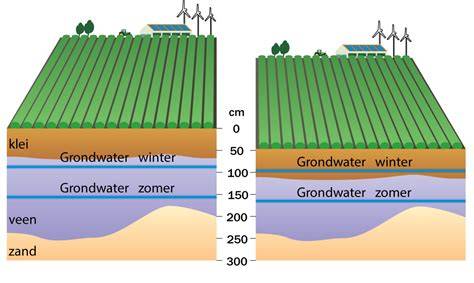

Er bestaan verschillende typen funderingen die toegepast kunnen worden voor jouw verbouwing. Het grondonderzoek is cruciaal omdat er gekeken moet worden naar de grondlagen op de bouwplaats. Een fundering moet altijd geplaatst worden op zand, en de keuze tussen fundering op staal of palen hangt af van de diepte van de draagkrachtige laag. Als de zandlaag onder het oppervlak ligt, kan een fundering op staal worden toegepast; als de draagkrachtige laag dieper dan ongeveer 3 meter ligt, wordt meestal gekozen voor een paalfundering. De fundering op staal is economisch aantrekkelijk als de draagkrachtige laag dichtbij het maaiveld ligt. In het midden- en westen van Nederland ligt vaak veen- en kleigrond, waar paalfundering vaak de voorkeur heeft. Kleigronden kunnen onder invloed van vochttoetreding aanzienlijk in sterkte afnemen, wat de keuze voor palen soms noodzakelijk maakt. Gronddekking en schematisering zijn essentieel voor de berekening van draagkracht en vervormingen. De grafische schematisering volgens A 1100, 1200 en 1300 levert de benodigde gegevens: oorspronkelijke en nieuwe maaiveldniveaus, gronddekking, belendende constructies, en per laag de volumieke massa, φ' en cu. Grondverbetering kan onder bepaalde randvoorwaarden gunstig zijn bij strookfunderingen en platen.
Soorten funderingen op staal: plaatfundering, strookfundering en poerfundering. Plaatfunderingen zijn grote, dunne betonnen platen; strookfunderingen zijn lange, smalle elementen onder dragende muren; poerfunderingen bestaan uit vierkante platen onder kolomlocaties. Bij gronddekking is het cruciaal om te bepalen hoe diep de fundering ligt en welke vorstvrije aanlegdiepte vereist is. Voor vorstvrije aanleg wordt meestal 0,6 tot 0,8 meter aangehouden. Draagkrachtberekeningen onder NEN-normen (zoals NEN 9777-1 en NEN 9997-1) stellen grenzen aan grenstoestanden (UGT en BGT) en vereisen afstemming tussen constructeur en geotechnisch adviseur voor veilige en economische ontwerpen. De grondslag kan variëren tussen natuurlijke, verbeterde en opgehoogde fundamenten, afhankelijk van de locatie en de belasting.
Versterkings- en herstelprocessen
Bij trillingsvrije versterking kan het doel zijn om de belasting zo te verdelen dat de omgeving geen overlast ondervindt. Injectiepalen worden onder druk gevuld met grout en omgeven door grout, waardoor stabiliteit toeneemt zonder korte meting van trillingen. Grondinjecties en ophogingen kunnen kansen bieden voor verbeterde draagkracht; de randvoorwaarden voor het gebruik van verbeterde grondlagen zijn onder meer een minimale dikte en breedte van de verbetering ten opzichte van het oorspronkelijke funderingselement. Funderingsherstel begint met inzicht: een objectieve draagkracht- en stabiliteitsbeoordeling van bestaande funderingen dient als basis voor hersteladvies. Geo-ingenieurs voert draagkracht- en stabiliteitsberekeningen uit als onafhankelijke reken- en beoordelingsopgave, met expliciete uitgangspunten en stappen. Bij aankoop of renovatie biedt een funderingsberekening waardevol inzicht in restcapaciteit en risico’s op zetting of schade. Bij schade of veranderde belastingen kan een berekening de basis vormen voor een verantwoorde keuze.
Kosten en planning: een eenvoudige funderingsberekening kost doorgaans enkele honderden euro’s (bijvoorbeeld circa €420,- tot €880,- afhankelijk van omvang), maar een betrouwbare funderingsberekening is essentieel en vaak verplicht bij vergunningen en bouwprojecten. De exacte kosten worden bepaald nadat tekeningen binnen zijn; een constructieberekening dient als handleiding voor de aannemer en kan toekomstige problemen voorkomen.
Praktische vuistregels en samenvatting
- Een fundering berekenen gebeurt op basis van draagkracht per bodemlaag, al dan niet met grondverbetering of ophoging.
- Kies tussen fundering op staal of palen afhankelijk van de diepte van draagkrachtige lagen en bodemgesteldheid.
- Bij uitbreiding of verandering van belasting is vaak een constructieberekening vereist voor omgevingsvergunning en realisatie.
- Trillingsvrije versterking minimaliseert overlast in kwetsbare eigendommen en binnensteden.
- Grondonderzoek en samenwerking tussen constructeur en geotechnisch adviseur zijn cruciaal voor een economisch en veilig ontwerp.
