Een goede bouwkundige aansluiting bij kozijnen voldoet aan de eisen van lucht- en waterdichtheid en duurzaamheid. John Dame, senior adviseur en teamleider Kiwa BDA Dak- en Geveladvies, legt in dit artikel uit hoe je dat aanpakt. Een luchtdichte aansluiting kozijn en stelkozijn is cruciaal voor de totale luchtdichtheid van gebouwen, mede gezien EPC-eisen, BREEAM, en toekomstige BENG-eisen.
Kernprincipes van luchtdichtheid bij kozijnen
De luchtdichtheid van de aansluiting tussen kozijn en stelkozijn moet aan de binnenzijde worden gerealiseerd, bij voorkeur door middel van een kitvoeg op rugvulling. Een alternatief is afdichting met elastisch PUR-schuim en een kitvoeg aan de binnenzijde. Het voordeel hiervan is een verbetering van de warmteweerstand, maar het nadeel is dat ventilatie van het stelkozijn beperkt kan worden en er vochttransport door het PUR-schuim ontstaat, wat het risico op lekkage vergroot. Deze afdichting heeft daarom niet de voorkeur.
De binnendichting is aan de onderzijde vaak niet ver genoeg doorgezet. Bij de zijaansluiting is de binnendichting niet tussen kozijn en stelkozijn aangebracht en dus niet functioneel.

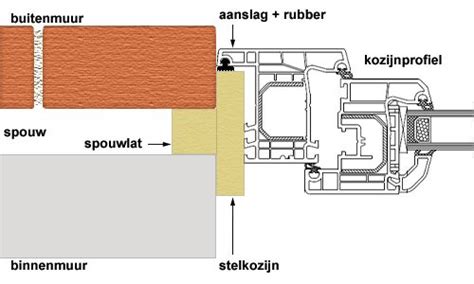

Luchtdichte aansluiting stelkozijn op binnenblad
De luchtdichte aansluiting tussen stelkozijn en binnenblad moet je realiseren met een kitvoeg op rugvulling of voldoende gecomprimeerd geïmpregneerd afdichtingsband of een elastisch PUR-schuim. Het afplakken van stelkozijnen op het binnenblad is uit oogpunt van luchtdichtheid in de praktijk niet voldoende; onderregel-afplakken blijft risicovol. Bij onvoldoende waterdichte stelkozijnen (verbindingen) wordt vocht opgesloten en ontstaat houtrot op termijn. Stelkozijnen moeten wel aan de boven- en zijaansluitingen op het binnenblad worden afgelakt, maar dan om waterdichtheid te waarborgen.
Waterbelasting op het stelkozijn
Aluminium en kunststof kozijnen sluiten meestal aan op het stelkozijn met een rubber profiel. Afhankelijk van detaillering, neggediepte, oriëntatie en gebouwhoogte, worden deze aansluitingen meer of minder zwaar met water belast. Uitgangspunt is dat de aanslag van het kozijn op het stelkozijn niet waterdicht is. De hoeveelheid water hangt af van montagekwaliteit en binnendichting. Een onvoldoende luchtdichte binnendichting veroorzaakt een drukverschil tussen buitendichting en de bouwkundige aansluiting, waardoor water gemakkelijker binnendringt (zie principe tweevoudige afdichting).
Tweevoudige afdichting bij kozijnaansluitingen
Te vaak wordt nog een enkele dichting toegepast. Een klein defect kan bij een drukverschil over de gevel lucht naar binnen laten stromen en water langs de gevel naar binnen zuigen. Een tweevoudige afdichting is daarom veel beter: over de buitendichting mag geen luchtdrukverschil zijn. Dit wordt bereikt door de ruimte tussen de beide dichtingen in verbinding te brengen met de buitenlucht, door de buitendichting te onderbreken op een positie waar waterintreding minimaal is. Advies is om het buitenafdichtingsrubber bij de stijlen (onderzijde) over 15 mm te onderbreken. Een defecte buitendichting leidt tot minder waterintreding, maar men moet altijd uitgaan van water in deze ruimte. Daarom moet de binnendichting luchtdicht en waterdicht zijn en de constructie duurzaam bestand tegen vochtbelasting. Binnendichtingen worden niet met afdichtingsbanden gedaan omdat deze minder betrouwbaar zijn; kit op rugvulling is vereist.
Eisen waterdichtheid en duurzaamheid
Volgens het Besluit bouwwerken leefomgeving moeten uitwendige scheidingsconstructies waterdicht zijn volgens NEN 2778:2015. Het vochtgehalte van gevelonderdelen mag na beproeving niet hoger zijn dan het evenwichtsvochtgehalte. NEN-EN 1027:2016 stelt dat delen die niet nat ontworpen zijn, ook niet nat mogen worden. Bouwkundige aansluitingen moeten ontworpen zijn volgens NEN 2778 en NEN-EN 1027. Het stelkozijn moet bestand zijn tegen waterbelasting en geen degradatie vertonen.
Voor duurzaamheid gelden specifieke bepalingen onder NEN 2778: kunststof stelkozijnen; houten stelkozijnen indien voldoende verduurzaamd en waterdicht gemaakt; houten stelkozijnen met onderregels ingeplakt en EPDM verlijmd of met een vloeibaar rubbersysteem; bij tape moet water niet onder de tape kunnen komen; de afdichting moet op stijlen 100 mm worden opgestart. Kozijnen zonder stelkozijnen zijn vaak niet duurzaam volgens NEN 2778.
Testen en beoordeling
Voor tests moet worden beoordeeld of de bouwkundige aansluiting en het stelkozijn zodanig zijn ontworpen dat water naar buiten kan en of dit vrij kan afstromen. Indien vocht wordt vastgesteld na demontage, is er voldaan aan de eisen. Er zijn echter risico’s op degradatie op termijn. In-situ-testen kunnen BDA Geveladvies uitvoeren zonder een testkast; met speciale apparatuur kan de hele binnenruimte op druk worden gebracht.
Praktijk en toepassingen: hoe Celdex bijdraagt aan luchtdicht bouwen
Celdex produceert kunststofschuim afdichtingsproducten die luchtdicht, slagregendicht, waterdicht, thermisch en akoestisch isolerend zijn. Een belangrijke toepassing is het stelkozijnband, ontwikkeld voor prefab-oplevering en luchtdicht afsluiten van de naad tussen kunststof kozijn en houten stelkozijn. Ebbers Kozijnen zocht naar een oplossing om luchtdicht te bouwen op de spouwlat in de timmerfabriek en kwam uit bij Celdex Stelkozijnband, wat prefab in de fabriek kan worden aangebracht. Het schuimband is 20 mm dik, wordt rond de hoeken geplaatst en zorgt voor één stuiknaad in de verbinding tussen stelkozijn en binnenspouwblad, met een voegbereik van 2 tot 15 mm.
De combinatie van vroege prefabricage en luchtdichtingsoplossingen vermindert arbeid op de bouwplaats en verhoogt controleerbaarheid, vooral onder slechte weersomstandigheden. De oplossing is getest bij SHR in Wageningen en heeft geleid tot betrouwbare luchtdichtheid en waterdichtheid. Celdex biedt daarnaast ook andere afdichtingsoplossingen zoals EPDM Stelkozijnband, Airseal Kruipluikdichting en Meterkast Manchet, afgestemd op verschillende bouwdelen zoals kruipruimte, vloerhemel, dak en kanaalplaatvloeren.
Luchtdicht bouwen met Celdex Dichtgarant
Overige toepassingsgebieden en praktijkvoorbeelden
Stelkozijnband combineert prefabricage met afdichting en laat naad tussen spouwlat en binnenspouwblad in 2-15 mm gebied luchtdicht afsluiten. In de hoeken wordt het schuimband rond geplakt zodat er één stuiknaad ontstaat. De samenwerking tussen Ebbers Kozijnen en Celdex illustreert hoe een klasseproduct ontstaat dat de traditionele natte afdichtingsstappen op de bouwplaats vervangt. Het systeem is onderdeel van het bredere Dichtgarant-concept van Celdex, met oplossingen voor lucht-, water- en geluidsdichtheid vanaf fundering tot dak.
Voor kruipruimtes biedt Celdex nog twee compacte afdichtingsoplossingen: Airseal Kruipluikdichting en PE 035 Kruipluikdichting, die herplaatstbaar blijven zodat toegang tot de kruipruimte behouden blijft. Voor meterkasten biedt de Meterkast Manchet een luchtdichte afsluiting, en voor afdichtingen rondom kozijn en binnenspouwblad wordt het EPDM Stelkozijnband toegepast. Deze oplossingen dragen bij aan een robuuste en duurzame gebouwschil in hedendaagse energie- en klimaatbewuste bouwprojecten.
Samenspel van materialen en normen
Alle Celdex afdichtingsproducten zijn afgestemd op verschillende bouwfases en details, met aandacht voor normatieve kaders zoals NEN 2778, NEN-EN 12207, NEN-EN 10207 en NEN-EN 12208 voor waterdichtheid en luchtdoorlatendheid. Prefab bouw benaderingen verminderen monteerwerk op de bouwplaats en zorgen voor beter controleerbaarheid en snellere oplevering, terwijl luchtdicht bouwen een integraal onderdeel blijft van moderne woningbouw.
Essentiële voorwaarden voor een goede bouwkundige aansluiting kozijnen
- Het stelkozijn moet voldoende verduurzaamd zijn en waterdichtheidaders controleren om degradatie te voorkomen.
- Er moet een lucht- en waterdichte afdichting tussen stelkozijn en kozijn aan de binnenzijde aanwezig zijn (kitvoeg op rugvulling); er moet voldoende ruimte tussen kozijn en stelkozijn zijn.
- Er moet beluchting aanwezig zijn zodat luchtdruk gelijk is aan buitendruk en waterinfiltratie vermindert; beluchting kan worden gerealiseerd door onderbreking van buitendichtingsrubber in de hoeken.
- Waterafvoer naar buiten moet aanwezig zijn en de buitendichting moet waterkerend zijn; bij gebreken in buitendichting kunnen water en druk naar binnen dringen.
- In-situ-testen dienen uitgevoerd te worden om te controleren of de ontwerpen voldoen aan de gestelde eisen; CE-markering vereist volgens relevante normen.
