Aansluiting detail pui vloer bouwkundig: uitvoerige gids voor renovatie met kunststof schuifpui

Je ziet het vaak bij renovaties: er is een mooie plek bedacht voor een kunststof schuifpui, de maten lijken logisch, en toch loopt het vast zodra de gevel open moet. Wie een schuifpui plaatsen bestaande gevel voorbereiden serieus aanpakt, wint vooral zekerheid. De checks hieronder kun je grotendeels zelf doen als vooronderzoek. Bij een schuifpui gaat het niet alleen om de zichtmaat van het glas. Begin met het vastleggen van je referenties. Peil van de vloer: noteer binnenvloer, buitenpeil en eventuele dorpelhoogte. Als je nog twijfelt over het inmeten van de opening, helpt een strak meetproces.

Kernvragen vooraf: draagkracht, spouwopbouw en contouren

Stap 2: dragend of niet-dragend? Bij een bestaande gevel is de kernvraag: draagt deze wand of fungeert hij als invulling? Let op: dit blijft een inschatting. Zodra je een grote opening maakt voor een schuifpui, hoort een constructieve berekening vaak gewoon bij het plan. De belangrijkste constructiecheck is simpel: wat moet er straks “blijven hangen” als jij de muur weghaalt? Spouwmuur opbouw: buitenblad, spouw, isolatie, binnenblad. Maak foto’s van binnen en buiten en noteer maten. Veel misverstanden komen door één woord: maat. Gebruik daarom vooraf drie begrippen naast elkaar.

Bij het vervangen van een raam door een schuifpui verandert de belastingsituatie door wind en regen. De keuze voor dorpel en afwatering is dan niet alleen comfort, maar ook duurzaamheid. Hoogte buitenbestrating: ligt het terras nu al hoog tegen de gevel? Werk je met een aannemer? Zorg dat deze checks niet pas op de dag van montage op tafel komen. De indeling van de schuifpui bepaalt niet alleen de uitstraling, maar ook het gewicht, de bediening en de positie van vaste en schuivende delen.

Belang van referenties, daglicht en dagkantgedrag

Een schuifpui is niet alleen “een gat in de muur”. Voor de binnenzijde helpt het om te weten hoe dagkanten zich gedragen bij renovatie. Bij een dragende gevel is de volgorde heilig. Eerst ontwerp en berekening, dan de sparing (sloop), dan pas definitief inmeten en bestellen. Voor zakelijke projecten (ZZP’er, aannemer) loont het om vooraf een overdrachtslijst te maken: welke maten zijn definitief, welke zijn voorlopig, en wie tekent af. Ook als je nog niet definitief kunt inmeten, kun je wel keuzes vastleggen die invloed hebben op planning en budget. Het helpt om je wensen om te zetten naar een conceptconfiguratie.

“Goede kozijnen beginnen bij een strak proces. Een veelvoorkomend scenario: de opening lijkt ruim, maar de onderdorpel ligt op een scheve of brokkelige ondergrond. Neem daarom in je checks ook de staat van het metselwerk en de ondergrond mee. Wil je je maatvoering of keuzes even laten toetsen voordat je kunststof kozijnen op maat bestelt? Dan kun je via een offerte aanvragen of kort overleggen met ons team. Een goede bouwkundige aansluiting bij kozijnen voldoet aan de eisen van lucht- en waterdichtheid en duurzaamheid. John Dame, senior adviseur en teamleider Kiwa BDA Dak- en Geveladvies, legt in dit artikel uit hoe je dat aanpakt.”

Luchtdichtheid, stelkozijn en waterdichting

Een luchtdichte aansluiting van de kozijnen is belangrijk met het oog op de totale luchtdichtheid van gebouwen. Er gelden hoge eisen vanwege onder meer EPC en BREEAM, en in de toekomst BENG. De luchtdichtheid van de aansluiting tussen kozijn en stelkozijn moet je aan de binnenzijde realiseren, bij voorkeur door middel van een kitvoeg op rugvulling. Een alternatief is de aansluiting afdichten met een elastisch PUR-schuim en een kitvoeg aan de binnenzijde. Het voordeel hiervan is een verbetering van de warmteweerstand. Het nadeel is dat je hierdoor de ventilatie van het stelkozijn beperkt en dat er vochttransport plaatsvindt via het PUR-schuim, waardoor het risico op lekkage toeneemt. Deze afdichting heeft niet de voorkeur.

De binnendichting is aan de onderzijde niet ver genoeg doorgezet. Bij de zijaansluiting is de binnendichting niet tussen kozijn en stelkozijn aangebracht en dus niet functioneel.

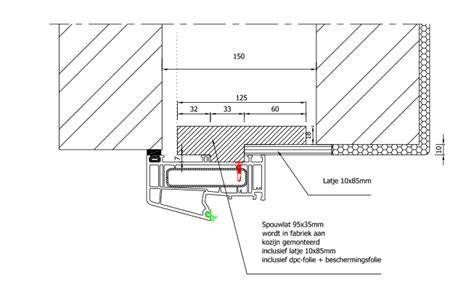

De luchtdichte aansluiting tussen stelkozijn en binnenblad moet te realiseren met een kitvoeg op rugvulling of voldoende gecomprimeerd geïmpregneerd afdichtingsband of een elastisch PUR-schuim. Het afplakken van stelkozijnen op het binnenblad is in de praktijk niet voldoende vanuit ventilatie en vochtdichtheid. Bij onvoldoende waterdichte stelkozijnen (verbindingen) wordt vocht opgesloten en ontstaat op termijn houtrot. Stelkozijnen moet je wel aan de boven- en zijaansluitingen op het binnenblad afplakken, maar dan uit oogpunt van waterdichtheid.

Waterbelasting op het stelkozijn: Aluminium en kunststof kozijnen sluiten meestal aan op het stelkozijn met een rubber profiel. Afhankelijk van de detaillering en hoogte van het gebouw, worden deze aansluitingen meer of minder zwaar met water belast. Er moet van uit worden gegaan dat de aanslag van het kozijn op het stelkozijn niet waterdicht is. De hoeveelheid water in de aansluiting is afhankelijk van de kwaliteit van monteren en de kwaliteit van de binnendichting. Bij een onvoldoende luchtdichte binnendichting treedt er drukverschil op tussen de buitendichting en de bouwkundige aansluiting, waardoor water gemakkelijker kan binnendringen (tweevoudige afdichting).

De binnendichting tussen kozijn en stelkozijn ontbreekt. Een tweevoudige afdichting voert water en luchtdruk gelijkmatig af en voorkomt binnendringing bij drukverschillen. Het principe is dat over de buitendichting geen luchtdrukverschillet aanwezig is; dit bereik je door de ruimte tussen de beide dichtingen in verbinding te stellen met de buitenlucht. Houd er rekening mee dat waterintreding mogelijk is; onderbreek de buitendichting op een positie waar waterinval minimaal is.

Eisen waterdichtheid en duurzaamheid

Het Besluit bouwwerken leefomgeving vereist dat uitwendige scheidingsconstructies waterdicht zijn volgens NEN 2778:2015. Bouwkundige aansluitingen moeten volgens NEN 2778 en NEN-EN 1027 worden ontworpen en getoetst. Het stelkozijn dient bestand te zijn tegen waterbelasting en hobbels in vochttransport. NEN 2778 en NEN-EN 1027 geven richtlijnen voor waterdichtheid en duurzaamheid. De stelkozijnverbindingen moeten waterdicht zijn, en er moet lucht- en waterdichte afdichting tussen stelkozijn en binnenblad aanwezig zijn. Ruimte tussen kozijn en stelkozijn is noodzakelijk voor een functionele afdichting en demping van bewegingen.

Wat betreft duurzaamheid gelden normen zoals NEN 2778 voor kunststof en houten stelkozijnen (met voorwaarden voor verduurzaamde hout en waterdichte verbindingen). Onbehandelde houten stelkozijnen of houten stelkozijnen met ontoereikende afdichtingen leiden tot houtrot en niet-duurzaamheid volgens de normen.

Testen voor waterdichtheid en luchtdoorlatendheid moeten in situ worden uitgevoerd. CE-markering en de relevante NEN-EN-standaarden geven aan welke prestaties moeten zijn aangetoond. Advies blijft: ontwerp de bouwkundige aansluiting altijd correct volgens bovenstaande voorwaarden; ook als bij test geen water naar binnen komt, kan later vocht binnenkomen door krimp en krimpen van afdichtingsrubbers en pompbewegingen van het kozijn.

Praktische aanwijzingen voor uitvoering

1. Verzameling referenties: documenteer de binnen- en buitenpeil, dorpelhoogte en referentiepunten.
2. Beoordeel draagkracht: dragende vs invullende wand; laat zo nodig een constructieve berekening maken.
3. Spouwmuur-constructie: maak foto’s en noteer maten; duidelijke definities naast elkaar gebruiken (bijv. buitenblad, spouw, isolatie, binnenblad).
4. Plan van aanpak: ontwerp en berekening eerst, daarna sparing, inmeten en bestelling.
5. Water- en luchtdichting: kies voor een binnendichting met kit op rugvulling; vermijd PUR-schuim als primaire afdichting zonder aanvullende dichting.
6. Stelkozijnen controleren: zorg voor voldoende ruimte tussen kozijn en stelkozijn voor afdichtingen; zorg voor ventilatie (beluchting) in de constructie.
7. Beluchting en waterafvoer: onderbreek buitendichtingsrubber bij stijlen 20 mm om beluchting te waarborgen; zorg voor waterafvoer naar buiten.
8. Bevestiging: houd rekening met het gewicht van schuifpui; gebruik hoekankers en rekwerken als één geheel; verankering op meerdere punten rondom elk stijl/dorpel.
9. Koppeling stelsel: bij verticale koppeling tussen kozijnen gebruik koppellatten en zorg dat de bewegingen mogelijk zijn zonder schade aan afdichtingen.
10. Testen: laat in situ-testen uitvoeren voor luchtdichtheid, waterdichtheid en duurzaamheid, en overweeg specialisten zoals BDA Geveladvies voor druktesten zonder dure testkasten.

Specifieke bouwkundige details en praktijkuitdagingen

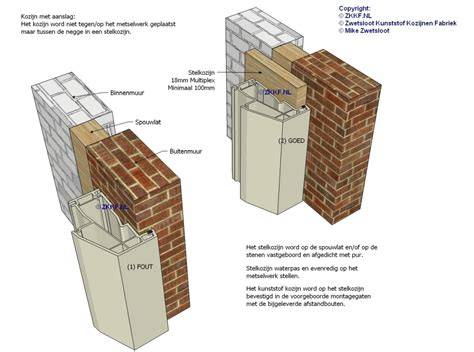

Bij renovatie kan de onderdorpel scheef of brokkelig zijn. De informatie uit bronnen zoals BRL 0801, BRL 1401 en katern 11.9 tot 11.7 biedt details over spouwlatten, stelkozijnen, waterdichte lagen en luchtdichting. De aansluitingen dienen zonder capillaire naden te worden uitgevoerd, met voldoende ruimte voor dilatatie en beweging. Spouwlatten moeten luchtdicht worden uitgevoerd en bij voorkeur worden gelijmd aan het kozijnhout, met juiste afstand tussen nagels en spouwlatten.

Bij het ontwerp van koppelingen moeten stijlen en dorpels zó worden gekoppeld dat de afzonderlijke onderdelen onafhankelijk kunnen bewegen en krimp-krimpzwelling kunnen compenseren. Boven- en onderdorpels vereisen waterdichte afdichtingen aan de buitense kant en van binnenuit luchtdichte afdichting. De waterdichte lagen dienen te overlappen en dakpansgewijs te worden aangebracht. Voor de zijaansluitingen geldt een waterwerende laag van minimaal 80 mm in de spouw.

Voor draagkracht en verankering geldt: bereken h.o.h. afstanden in relatie tot gewicht en afmetingen van de schuifpui. Hoekankers moeten tegen het bouwkundig kader geplaatst worden en de verankering moet rekening houden met dilataties tussen kozijnonderdelen en de achterliggende constructie. Bij gekoppelde kozijnen moeten de stijlen en dorpels aan het bouwkundig kader worden bevestigd zodat de verbindingen kunnen meebewegen zonder lekkages.

Indicatieve samenvatting van normen en praktijksuggesties

Referenties en standaarden vormen de basis voor een waterdichte en luchtdichte aansluiting van kozijn op het bouwkundig kader. NEN 2778 en NEN-EN 1027 leveren praktische eisen voor vochtwering en waterdichtheid; NEN-EN 12208 en NEN-EN 12207 behandelen respectievelijk waterdichtheid en luchtdoorlatendheid. CE-markering en in-situ-testen zijn vereist om aan de normen te voldoen. Een tweevoudige afdichting met ruimte tussen binnendichting en buitendichting verkleint de kans op waterinfiltratie bij drukverschillen.

De praktische uitvoering vereist aandacht voor: ruimte voor dilatatie, beluchting, juiste ondergrond, onderdorpel correct op te meten, en het uitvoeren van waterdichte en luchtdichte afdichtingen vanuit zowel binnen- als buitenzijde. Een goede aanpak vermindert ook later onderhoud en vochtproblemen.

Voerbare mogelijkheden en klantcontact

Wil je je maatvoering of keuzes laten toetsen voordat je kunststof kozijnen op maat bestelt? Je kunt via een offerte aanvragen of kort overleggen met ons team. Een goede bouwkundige aansluiting voldoet aan de eisen van lucht- en waterdichtheid en duurzaamheid, en helpt bij een voorspelbare planning en budget.
