Aansluiting hoek kunststof kozijn détail bouwtekening: technische details, montagetechnieken en normen

Wijsnippen in de bouwfysische principes en de bouwkundige aansluitingen vormen de kern van een duurzame kunststof kozijninstallatie. De details van kunststof kozijnen geven exact weer welke sponningen er in het kozijn zitten en hoe deze aansluiten op de vakvulling en de omringende bouwkundige constructie. De montage dient volgens tekeningen en normen te gebeuren zodat lucht- en waterdichtheid, evenals stevigheid en duurzaamheid gegarandeerd zijn.

Kernonderdelen van kunststof kozijn details

• De details van kunststof kozijnen tonen de afmetingen en sponningen met betrekking tot profielsystemen, glas en aanslagprofielen.
• De inbouwdiepte van moderne kunststof kozijnen ligt doorgaans tussen 70 en 85 mm, afhankelijk van het profielsysteem en fabrikant.
• Meerdere bestanden met vakvulling zorgen voor inzicht in de verschillende aansluitingsmogelijkheden en sponningen.
• De afmetingen en vorm van het kozijn worden in de werktekeningen globaal weergegeven, zodat de installatie nauwkeurig kan plaatsvinden.

Specifieke systemen en isolatieprestaties worden bepaald door de profielen en het aantal kamers. Drie kamers bieden basisisolatie, vijf kamers verbeteren de isolatie aanzienlijk en zes kamers vormen de premium categorie voor energiezuinige projecten.

Belangrijke systemen en isolatiewaardes

1. 3-kamer profielen: Uf-waarde rond 1.8 W/m²K, basisisolatie voor standaard toepassingen.
2. 5-kamer profielen: Uf-waarde tot circa 1.3 W/m²K, balans tussen prestatie en kosten.
3. 6-kamer profielen: Uf-waarde onder 1.0 W/m²K, ideaal voor passiefhuizen en BENG-eisen.

Bij de gevelkozijnsystemen spelen luchtdichtheid, waterdichtheid en warmte-onderbreking een cruciale rol. Drie- of drievoudige dichtingssystemen beïnvloeden de prestaties onder verschillende weersomstandigheden. EPDM-dichtingen blijven elastisch over lange tijd en dragen bij aan de duurzaamheid van het systeem.

Aansluitingen op de bouwkundige constructie

In Nederland wordt een gevelelement bevestigd met een stelkozijn (ook wel stelkader of stelstroken genoemd). Het ontwerp van het stelkozijn biedt de vrijheid om een optimale afdichting te realiseren. Een kunststof stelkozijn is voldoende duurzaam voor gevelbouw en kan worden verbonden met hout of kunststof kaderdelen.

Belangrijke aandachtspunten bij de aansluitingen:

• De omringende bouwkundige constructie moet krachtbestendig en stijf genoeg zijn om de belastingen volgens de Eurocode af te voeren.
• Construeer de aansluiting zó dat er ruimte is voor ankers, scharnieren en onderhoud van afdichtingsprofielen, en voorkom lucht- en waterinfiltratie vanuit de spouw.
• Er moeten voorzieningen komen voor uitzetting- en krimpbewegingen van het kunststof element; voeg- en waterdichtingsprofielen dienen onderhoudbaar te blijven.
• De waterdichte laag en luchtdichting moeten correct worden aangebracht en overlappen zoals nodig om lekken te voorkomen.

De montage van kozijnen vindt doorgaans plaats op een stelkozijn. De hoekankers verbinden het kozijn met het bouwkundig kader en dienen corrosiewerend te zijn. Bij schuifpuien kan het gewicht zorgen voor hogere h.o.h.-afstanden die specifiek berekend moeten worden.

Dichtingen en waterbeheersing

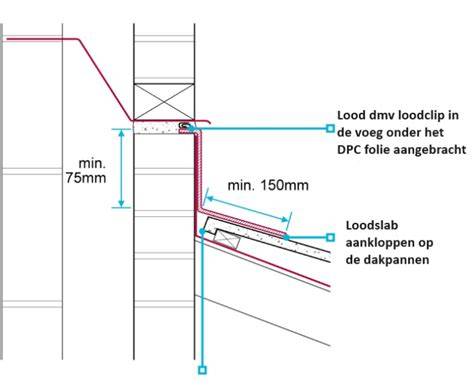

Voor luchtdichtheid en waterdichtheid worden verschillende lagenafdichtingen toegepast, vaak dakpansgewijs overlappend. De waterdichte lagen moeten buiten en binnen afgestemd zijn op het materiaal en de constructie en voldoende overlappen hebben om lekkage te voorkomen. Bij de zijaansluitingen wordt een waterwerende laag in de spouw opgenomen en moet deze op meerdere punten overlappen met buitenlagen.

Detailtekeningen, maatvoering en CAD

CAD-tekeningen en werktekeningen (DWG/PDF) leveren alle relevante afmetingen en specificaties voor de installatie. De detaillering bepaalt de aansluiting op spouwmuren, de sponningdiepte voor HR++ en triple glas, en de juiste positionering van afdichtings- en druksystemen. Anti-krimp en uitzettingsruimte worden in de ontwerpfase vastgelegd om scheurvorming en luchtlekken te voorkomen.

Montage en renovatie

Montagemethoden variëren afhankelijk van constructie en gewenste prestaties. Bij renovatie is de aansluiting op bestaande muren kritisch; opvulprofielen en maatwerkoplossingen maken een soepele integratie mogelijk terwijl de voordelen van gestandaardiseerde productie behouden blijven.

• Spouwlatten worden meestal gebruikt voor aansluiting op spouwmuren en moeten luchtdicht zijn.
• Verankeringspunten (hoekankers) moeten rondom het kozijn zitten en op de juiste manier bevestigd worden om krimp- en zwelgedrag te kunnen opvangen.
• Koppelingen tussen kozijnen moeten zo detailleren dat beweging mogelijk blijft zonder water- en luchtdoorlatendheid te schenden.

Bij renovatie kunnen opvulprofielen en isolatieplaten de energetische prestaties aanzienlijk verbeteren. Het inmeten en aanpassen aan bestaande openingen vereist flexibiliteit en maatwerkoplossingen.

Kwaliteit en certificering

• CE-markering sinds 2013 voor kunststof kozijnen op de Europese markt.
• KOMO-certificaat garandeert naleving van Nederlandse bouwregelgeving.
• SKG** inbraakwering voor veiligheidsklasse 2 is veelal standaard geïntegreerd.
• RAL- en andere kwaliteitskeurmerken kunnen wereldwijd erkend worden voor productkwaliteit en productieprocessen.

Veelgestelde vragen over kozijn details

• Wat is de invloed van profieldikte op isolatie? Moderne kozijnen hebben 2,8-3,0 mm dikte volgens Klasse A DIN EN 12608-1; dit beïnvloedt sterkte en duurzaamheid.
• Hoe lang gaan kunststof profielen mee en welk onderhoud is nodig? Levensduur 30-50 jaar; onderhoud beperkt zich tot reiniging en controle van dichtingen en sluitwerk.
• Welke kleurmogelijkheden zijn er bij folieringen? Realistische houtlook en vele kleuren; folies zijn UV-bestendig en behouden kleur lang.
• Kunnen kunststof kozijnen in vochtige ruimtes gebruikt worden? Ja, EPDM-dichtingen en drainagesystemen zorgen voor adequate vochtafvoer.
• Waar kan ik terecht voor technische ondersteuning en maatwerk? Gekwalificeerde kozijnleveranciers met eigen fabriek leveren op maat gemaakte tekeningen en configuraties.
