Bij de installatie van een rookkanaal, met name wanneer deze langs een muur loopt, is het cruciaal om de juiste afstand tot brandbare materialen te respecteren om brandgevaar te voorkomen. Dit geldt zowel voor muren als plafonds en vloeren. De keuze voor een dubbelwandig rookkanaal is hierbij essentieel, aangezien dit type kanaal minder warmte doorlaat dan enkelwandige varianten.
Afstand tot Muren en Brandbare Materialen
De algemene richtlijn voor de afstand tussen een dubbelwandig rookkanaal en onbrandbare wanden (zoals beton of steen) is ongeveer 20 centimeter. Wanneer het rookkanaal tegen een brandbare wand (zoals hout of gipsplaat) wordt geplaatst, dient deze afstand aanzienlijk te worden vergroot. In dit geval is een afstand van ongeveer 40 centimeter vereist.
Om extra veiligheid te garanderen bij brandbare wanden, kan de installatie van een hitteschild overwogen worden. Dit is een plaat van ongeveer 10 millimeter dik die met montagekit op de muur wordt bevestigd om warmteoverdracht te beperken. Hoewel een afstand van 40 centimeter als voldoende wordt beschouwd, biedt een hitteschild extra gemoedsrust.
Wanneer de installatie van het rookkanaal langs een houten structuur plaatsvindt, is een minimale afstand van 7,5 centimeter tot het brandbare materiaal vereist. Dit geldt ook bij doorvoeren door houten plafonds en vloeren.
Doorvoeren door Plafonds en Vloeren

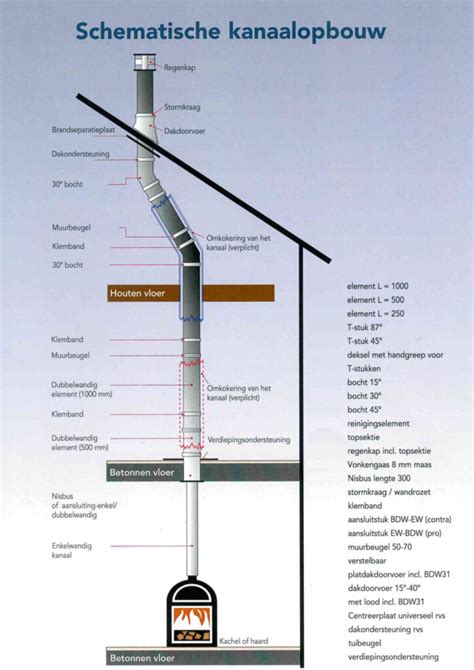

Bij het doorvoeren van een rookkanaal door een houten verdiepingsvloer is het van groot belang om te zorgen voor voldoende afstand tot het brandbare materiaal. Het enkelwandige deel van het rookkanaal dient minimaal 50 centimeter onder het plafond door te steken, omdat dit deel geen isolatie heeft en extreem heet kan worden. Dit geldt ook wanneer gipsplaten aan het plafond bevestigd zijn.
Voor doorvoeren door onbrandbare vloeren en plafonds kan de overgang direct in het plafond geplaatst worden. Bij doorvoer door beton wordt de ruimte tussen het kanaal en het beton opgevuld met zandcement of een brandseparatieplaat. Een stormkraag kan aan de onderzijde van het plafond als rozet worden toegepast wanneer het kanaal zichtbaar blijft.
Om de isolatie van dubbelwandige kachelpijpen aan de boven- en onderkant af te sluiten, is het essentieel om de isolatielaag intact te houden. Als de onderkant niet goed is afgesloten, kan de isolatie naar beneden zakken.
Installatie en Bevestiging
Het correct monteren van een rookkanaal vereist aandacht voor detail. De elementen van een dubbelwandig rookkanaal schuiven 5 centimeter in elkaar, wat de werkende lengte beïnvloedt. Elke meter kanaal dient te worden ondersteund met een muurbeugel, verdiepingsondersteuning of dakondersteuning. Naast de algemene regel van één bevestigingspunt per meter, dient er ook voor en na elke bocht een bevestigingspunt te zijn.
Bij het monteren van het rookkanaal is het belangrijk dat de pijp waterpas staat, zeker wanneer deze met een beugel wordt vastgezet. Een pas-pijp kan gebruikt worden om de juiste lengte te creëren, waarbij deze met een schroefje of een meegeleverde beugel wordt vastgezet.
Keuze van Rookkanalen en Componenten
Rookkanalen zijn verkrijgbaar in diverse soorten, waaronder enkelwandige en dubbelwandige varianten. Voor installaties waarbij het rookkanaal door een muur of verdiepingsvloer gaat, is een dubbelwandig rookkanaal verplicht.
Dubbelwandige Rookkanalen
Een dubbelwandig rookkanaal bestaat uit twee wanden met een isolatielaag ertussen. Deze isolatie zorgt ervoor dat het rookkanaal minder warmte doorlaat, wat essentieel is voor de veiligheid. De maatvoering van deze kanalen betreft altijd de binnenmaat.
Enkelwandige Rookkanalen
In de ruimte waar de kachel staat, mogen enkelwandige kachelpijpen worden gebruikt. Echter, zodra het rookkanaal door een muur, plafond of dak gaat, is het verplicht om over te schakelen op een dubbelwandig kanaal. Dit kan worden gedaan met een standaard verloopstuk of een dubbelwandige nisbus.
Aansluitingen en Verloopstukken
Bij de aansluiting op de kachel is het van belang de exacte diameter van de kacheluitlaat te kennen. Indien de binnenmaat afwijkt, is een kachelpijp met condensring nodig. Deze pijp heeft een speciale ring die ervoor zorgt dat condens terug in de kachel loopt. Bij een kachel met bovenaansluiting wordt vaak een aansluitstuk met nisbus aanbevolen, waardoor de enkelwandige buis omhoog kan schuiven en de kachel gemakkelijker te plaatsen is.
Voor de overgang van een enkelwandig naar een dubbelwandig kanaal kan een standaard verloopstuk of een dubbelwandige nisbus worden gebruikt. De dubbelwandige nisbus biedt het voordeel dat de enkelwandige kachelpijp gedeeltelijk in de schacht wordt geschoven, wat demontage vergemakkelijkt.
Installatie door het Dak

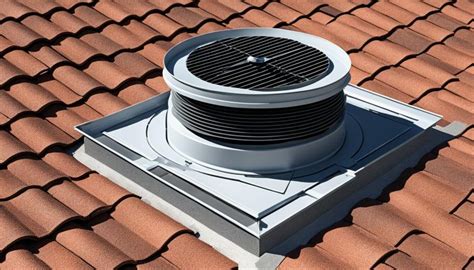

Bij het doorvoeren van een rookkanaal door het dak is de juiste dakdoorvoer cruciaal voor waterdichtheid. Dit kan een dakdoorvoer met loodslab zijn voor schuine daken, of een rubber dakdoorvoer. Bij een plat dak wordt de dakdoorvoer (plakplaat) onder de dakbedekking en isolatie geplaatst en waterdicht afgewerkt.
Een stormkraag wordt bovenop de dakdoorvoer geplaatst om de spouw af te dichten en warmteontwikkeling mogelijk te maken. Bovenop het kanaal wordt een eindkap geplaatst, zoals een trekkap met veegluik, om regenwater buiten te houden en de trek te bevorderen.
Veiligheidsaspecten en Onderhoud
Het correct installeren van een rookkanaal is van levensbelang om schoorsteenbrand en koolstofmonoxidevergiftiging te voorkomen. Daarom is het belangrijk om de geldende bouwvoorschriften, zoals het Bouwbesluit en de NEN 2757-norm, strikt na te leven.
Risico's en Preventie
Het is essentieel om de CE-markering van producten kritisch te bekijken, aangezien dit een verklaring van de fabrikant is en geen onafhankelijke keuring. Langdurig stoken, zelfs met dubbelwandige en geïsoleerde kanalen, kan warmte doorslaan. Dit kan leiden tot het uitdrogen van hout, waardoor de zelfontbrandingstemperatuur daalt (pyrofore carbonisatie).
Om deze risico's te minimaliseren, is voldoende verluchting rondom het kanaal essentieel. Ook het gebruik van droog hout en het zorgen voor voldoende luchttoevoer aan de brandhaard zijn belangrijk voor een volledige verbranding.
Onderhoud
Regelmatig onderhoud van het rookkanaal is noodzakelijk. Het rookkanaal dient minimaal eens per jaar geveegd te worden. Dit kan worden gedaan door een specialist, die tevens gebreken en de conditie van het kanaal kan controleren. Problemen met de trek in het rookkanaal kunnen diverse oorzaken hebben, zoals een te kleine diameter, een verstopping, onvoldoende luchttoevoer of een lek.
Omkokering en Aftimmering

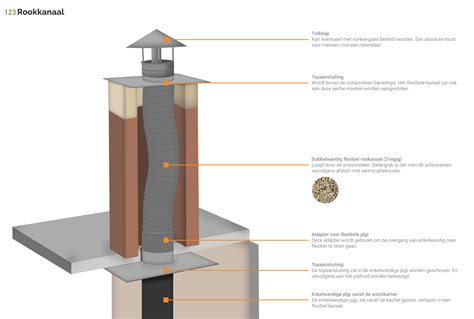

Rookkanalen dienen binnenshuis vanaf de eerste verdieping te worden omkokerd met onbrandbare materialen zoals kalkzandsteen, gasbetonblokken, of met materialen als Promatect, Nobranda 200 of Supalux. Tussen de omkokering en het rookkanaal moet een luchtspouw aanwezig zijn. De omkokering moet doorlopen tot aan de bovenkant van het dakbeschot.
Voor het aftimmeren of omkokeren van de rookgasafvoer kan een omkokeringbeugel worden gebruikt, in combinatie met brandwerend materiaal van minimaal 12 mm dikte. Het is belangrijk om ventilatieroosters onder en boven de omkokering te monteren om warmteafvoer te garanderen.
Wettelijke Eisen en Vergunningen
Het plaatsen van een stooktoestel dient te worden gemeld aan de opstal- en brandverzekeraar, die aanvullende eisen kan stellen. Voor de installatie van een schoorsteen kan afhankelijk van de wijze van installeren een bouwvergunning nodig zijn.
Volgens het Besluit bouwwerken leefomgeving (Bbl) moet de uitmonding van de rookgasafvoer minimaal 1 meter van de perceelgrens van de buren liggen om overlast te voorkomen.
Uitmonding boven het Dak
De uitmonding van de rookgasafvoer dient te allen tijde plaats te vinden in het zogenaamde vrije uitmondingsgebied. Bij een hellend dak met een hoek groter dan 23 graden, dient de kachelpijp op maximaal 80 cm van de nok uit het dakvlak te komen en minimaal 50 cm boven de nok uit te steken. Bij een plat dak geldt een minimale hoogte van 100 cm boven het dak, tenzij er een buitenverblijfsruimte aanwezig is, in welk geval de uitmonding op minimaal 200 cm hoogte dient te plaatsvinden.
De maximale lengte van een rookkanaal dat bovendaks zonder tuien uitsteekt, is 2,5 meter, mits gebruik wordt gemaakt van brede klembanden. Onder het dak dient eveneens dezelfde lengte aanwezig te zijn, met per sectie een beugel om de windlast te verdelen.
Rookkanalen dubbelwandig binnenshuis video.wmv
Conclusie en Advies
Hoewel het monteren van een rookkanaal voor de ervaren doe-het-zelver uitvoerbaar is, vereist het deskundigheid en ervaring om specifieke keuzes te maken met betrekking tot toestelplaatsing, uitmondingsgebied en luchttoevoer. Bij twijfel is het raadzaam om een specialist in te schakelen die het rookkanaal volgens wettelijke eisen zal installeren, waardoor risico's van incorrecte montage worden uitgesloten.
