Aansluiten van een afvoer op een bestaande PVC buis: instructies en handige tips

Een afvoer aanleggen is op zichzelf geen moeilijke klus, welke prima uitgevoerd kan worden door een doe-het-zelf-er. Het is echter wel belangrijk dat je een aantal punten weet. Voor een afvoer van (vervuild gebruikt) water wordt een PVC buis gebruikt, ook wel een rioolbuis genoemd. De PVC buis is opgebouwd uit 3 lagen en is gemaakt van PVC materiaal. Daarnaast is een PVC buis ook leverbaar in de diameters 70, 80 en 100mm. Deze PVC buizen worden alleen gebruikt voor de hemelwaterafvoer, oftewel regenwaterafvoer, en worden alleen boven de grond gebruikt.

Voor welke afvoer van water gebruik je nu welke diameter PVC buis? De diameter van de toevoerleiding van water heeft een andere diameter dan die nodig is van de afvoer van het water. Het is belangrijk van tevoren goed te bepalen welke diameter PVC buis je nodig heeft voor de soort waterafvoer. Als een afvoerbuis te klein is, loop je sneller de kans op een verstopping. Is de afvoerbuis te groot, dan loopt het water niet goed weg. Ook dit kan een verstopping veroorzaken.

Een PVC buis voor de afvoer van water kan op 2 manieren worden verbonden. Voor het aanleggen van een afvoer met een lijmverbinding gebruik je een PVC afvoerbuis met een glad uiteinde. Als eerste zaag je de PVC buis op de juiste maat. Een ijzerzaag is hiervoor geschikt. Met een vijl kan je eventuele bramen verwijderen. De rand aan het uiteinde van de PVC buis wordt rondom iets schuin afgevijld. Voordat je de PVC buis gaat lijmen, is het belangrijk dat de PVC buis goed schoon en vetvrij is. Je kan de PVC buis ontvetten en reiniger met een PVC reiniger. Vervolgens breng je met een kwastje hard PVC lijm aan op de PVC buis als op het andere PVC onderdeel wat verlijmd moet worden. Schuif daarna de twee PVC onderdelen in elkaar zonder te draaien en houdt dit ongeveer 30 seconden vast.

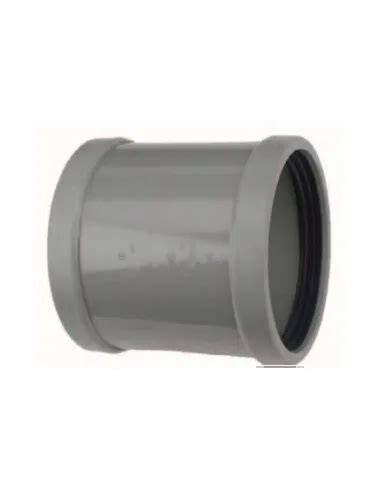

Bij een PVC buis met een aangevormde mof met manchet zaag je met een ijzerzaag de PVC buis op maat en verwijder je de eventuele bramen met een vijl. Vervolgens vijl je de afgezaagde rand iets schuin af. Daarna reinigt en ontvet je de PVC buis met PVC reiniger. Op de rand van rubber in het manchet smeer je glijmiddel, zodat de PVC buis met manchet en het te bevestigen PVC onderdeel gemakkelijk in elkaar schuiven. Steek de PVC buis met manchet in het hulpstuk tot aan de stootrand en de manchetverbinding is klaar voor gebruik.

De PVCbuis van de afvoer bevestig je met een zadel of een PVC beugel aan de wand of aan het plafond. Met een zadel wordt de PVC buis strak tegen de wand gemonteerd. Bij een PVC beugel monteer je de beugel in combinatie met een klemnok en een houtdraadpen aan de wand. Om de waterafvoer te beschermen tegen doorzakken, is het verstandig de buizen goed te ondersteunen. Het is noodzakelijk om de PVC afvoer onder afschot te plaatsen om een verstopping te voorkomen. Wil je lezen hoe dat moet.

Wil je de afvoer aanleggen in de vloer of in de muur? Dan is het belangrijk dat zowel de PVC buis als de muur of de vloer tegen het uitzetten en krimpen van de PVC buis worden beschermd. Om de PVC buis hiertegen te beschermen plaats je de PVC buis in een andere PVC buis van 1 maat groter. Een afvoer met een diameter van 40mm wordt dus in een PVC buis van 50 mm in de muur of in de vloer geplaatst. Hierdoor is er voldoende ruimte voor de PVC buis om onder invloed van temperatuurswisselingen te krimpen en weer uit te zetten.

Het komt wel eens voor dat we een afvoer rechtstreeks op het riool aan moeten sluiten. Hierbij komen we twee soorten pijpen tegen. Het oude systeem de gresbuis of bij nieuwe bebouwing de PVC-buizen. Een gresbuis is de ouderwetse hard gebakken stenen buis. Vaak bruin. Graaf de rioolbuis uit zodat je er goed bij kunt en de buis iets heen en weer te halen is. Maak de randen zo goed mogelijk schoon. Schuur de te lijmen delen met een stukje schuurlinnen iets grof. Als er geen bewegingsruimte in de rioolpijp zit of kan gemaakt worden. Boor met een boortje van 5mm gaatjes binnen de cirkel die je net afgetekend heb. Je kunt nu de buis 1 tot 2 cm in het gat steken en met siliconen af/vast kitten. Ook is er een speciale mof verkrijgbaar. Wanneer de mof op de buis gelijmd wordt, is het verstandig om de afvoerbuis alvast in het T-stuk te plaatsen.

Komen we de gresbuis tegen dan gaan we als volgt te werk. De gresbuis wordt gemaakt van Belgische kiezelzandsteen. Teken met een watervaste stift het gat af voor de afvoerbuis en boor met een steenboor van 5 mm zo gaten binnen de lijn, zo dicht mogelijk bij elkaar. Let opLaat de boor het werk doen. Tik nu heel voorzichtig met een hamer het uitgeboorde deel uit. Met een vijl kun je het gat rond vijlen. Hierna kan de buis van het afvoer 1 tot 1,5 cm in het gat gestoken worden. Schuif de buis niet dieper in de bestaande rioolbuis. Met een beetje snel cement kan de buis nu vast gezet worden.

Wil je een aansluiting maken op een bestaande PVC afvoerbuis van de riolering? Dat kan met het PVC klemzadel. Het PVC klemzadel is KOMO gekeurd en heeft een grijze kleur, RAL 7037. Het zadelstuk van het PVC klemzadel wordt haaks op de bestaande PVC afvoerbuis geklemd en vastgelijmd met hard PVC lijm. Voordat je gaat de PVC onderdelen gaat lijmen, maak je de te verlijmen oppervlakten eerst goed schoon en vetvrij met PVC reiniger. Vervolgens smeer je beide te verlijmen onderdelen in met hard PVC lijm, waarna je de onderdelen in een rechte beweging in elkaar schuift.

Andere producten die mogelijk iets voor je zijn! Inhoud: 100 t/m 5000 ml | Druk: max. Voor het nauwkeurig en netjes afzagen van PVC, PP, PE en andere kunststof materialen. Ideaal gereedschap voor uw klus! Promopack 5m + 8m met blokeerknop, zachte greep, schokbestendige behuizing en verbeterde leesbaarheid!

Bij twee PVC buizen op elkaar aansluiten gaat het meestal vanzelf, behalve als de hoofdafvoer nog bestaat uit gresbuizen. Lees in dit stappenplan hoe u een afvoer aansluit op een hoofdafvoer met gresbuizen.1 Locatie afvoer bepalen.2 Afvoer blootleggen.3 Aansluiten met PVC buis.4 PVC buis monteren.5 PVC buis bevestigen.6 Systeem controleren.7 Overgangen en zadels zijn onmisbaar bij afvoerleidingen. Doorgaans kunnen ook deze overgangen met PVC lijm gemonteerd worden. Een zadel of klemzadel maakt op relatief eenvoudige wijze een aansluiting op een reeds bestaande leiding mogelijk. Overgangen en zadels koop je in de webshop en wij helpen je graag verder.

< tagimg>schematische weergave van afdichtranden en lijmverbindingen

Praktische samenvatting van de stappen

1. Bepaal de juiste diameter voor de afvoer en hemelwaterafvoer.
2. Zaag op maat, verwijder bramen en vijl de rand schuin.
3. Maak buis schoon en vetvrij; lijmverbinding of mof met manchet gebruiken.
4. Bevestig buis met zadel of beugel; zorg voor voldoende ondersteuning en afschot.
5. Bescherm tegen temperatuursverschillen door buis in een buis van één maat groter te plaatsen waar nodig.
6. Controleer op lekkages en gebruik passende materialen voor gres- of loodachtige verbindingen indien van toepassing.

Veiligheids- en onderhoudstips

Zorg voor duidelijke werkruimte, volg de verwerkingsvoorschriften van de lijm en laat de lijm voldoende uitharden. Gebruik enkel KOMO-goedgekeurde componenten voor belangrijke verbindingen en voorkom verstoppingen door een correcte diametervoorraad te kiezen en tijdig te controleren op lekken.
