Afvoergoot in betonnen vloer plaatsen: installatie en instructies

Plan vóór de installatie hoe het regenwater moet worden afgevoerd, bijvoorbeeld via een bestaande ondergrondse pijp of een nabijgelegen greppel. Verwijder vervolgens de straatstenen en graaf een sleuf met een totale diepte van 23 cm (voor een lading van 1,5 ton) of 28 cm (voor een lading tot 25 ton). De loop van het afvoergoot wordt bepaald met een geleidelijn. De liniaal wordt later ook gebruikt om de gootelementen waterpas te stellen. De buis van de basislijn wordt verlengd met een buismof. In de sleuf wordt een betonnen fundering met een kwaliteit van C25/30 geplaatst. De afstand van de fundering tot de bovenrand van de bestrating moet 13 cm bedragen.

Voorbereidingen en positionering

Plan de positie van de afvoergoot en bepaal de beste locatie in overleg met de bestaande infrastructuur. De installatie van de afvoergoot begint met het gootelement dat dient om het water af te voeren. Een afvoerelement met een gat voor KG buizen DN 100/110 wordt hiervoor aanbevolen. Als alternatief kunnen ook inlaatdozen worden gebruikt. Het afvoerelement wordt op de buis of op het betonnen bed geplaatst. Bij het leggen moet er in het algemeen op worden gelet dat de afzonderlijke gootelementen verticaal worden aangebracht en niet in elkaar worden geschoven!

Vervolgens worden de afdekroosters geplaatst en op hun plaats vergrendeld. De straatstenen liggen tegen de afvoergoten aan. De bovenrand van de afvoergoot moet permanent ca. 5 mm lager liggen dan de aangrenzende bestrating. Dicht de voegen tussen de gootelementen af met een dichtingsproduct.

Gewapende douchebakken en geïntegreerde systemen

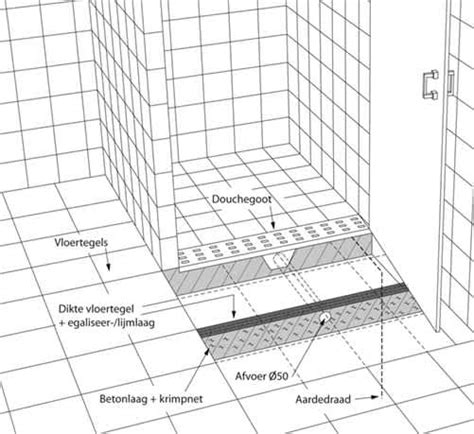

Na het plaatsen van de bestelling voor een van de doucheplaten voor natte ruimten in ons assortiment ontvangt u een XPS schuimplaat met een afschot van ~2% met een geïntegreerde, waterdichte roestvrijstalen douchegoot. De helling is machinaal uitgesneden en begint vanuit elke hoek van de plaat gelijkmatig naar de hoeken van de afvoer. De douchebak is versterkt met een glasvezelnet en een cementlijmlaag. De afvoer is al tijdens het productieproces in de bak aangebracht. De bak is aan beide kanten volledig bedekt met speciale, elastische lijm en een verstevigend net. Bij de douchebak zijn een waterslot en gekozen afvoerrooster inbegrepen. De douchebak kan drie verschillende diktes hebben: 20, 28 of 35 mm. De afvoer steekt circa 15 mm boven de bovenrand van de bak uit. Het bovenoppervlak heeft het bovengenoemde verval, terwijl het benedenoppervlak plat is. Hoe dikker de bak, hoe groter het verval.

Een zeer belangrijk onderdeel van de installatie is het goed kitten van het hele doucheoppervlak, vooral de verbindingen tussen de douchebak en de vloer en wanden, hoeken, wateraansluitingen en afvoer. Dit zijn plekken die vaak worden blootgesteld aan de werking van water. Zelfs optimaal gelegen tegels en voegen garanderen geen complete lekdichtheid zonder geschikte waterdichting. Met ons afdichtingssysteem kunnen wij een waterdicht oppervlak creëren over het hele douchegebied.

Gedetailleerde installatiestappen

1. Prepareren van de muren en de vloer. Klaarleggen van benodigd gereedschap.
2. Gat maken voor het sifon en sifon aansluiten op de sanitaire installatie. De sifon zal ongeveer 65 mm onder de douchebak komen. Het uiteinde van de pijp van de sifon is draaibaar, hierdoor kan de richting eenvoudig worden aangepast naar de plaats van de aanwezige rioolaansluiting.
3. Verifiëren of de sifon goed gemonteerd is en of je deze na montage van de bak nog kunt vastdraaien op de afvoer. Dicht de koppeling tussen de sifon en de buis vervolgens af met siliconen.
4. Reinig de opening in de vloer waar de douchebak in komt te liggen. Het oppervlak moet egaal en stofvrij zijn.
5. Plaats de douchebak op de grond op de beoogde plek. Zorg dat de bak evenwijdig tegen alle muren ligt wanneer deze in een hoek komt.
6. Maak vervolgens een gat in de vorm en grootte van de goot, de sifon en de afvoer naar de riolering. Controleer of de sifon op de afvoer past.
7. Plaats de douchebak en lijm deze op de vloer; controleer of deze waterpas ligt. Draai de sifon vast op de bak. Vul eventuele naden op met lijm.
8. Dicht alle randen tussen de douchebak en de vloer af met kit. Breng eerst grondlaag aan, daarna waterdicht membraan en tape met hoekstukken aan. Laat drogen. Breng vloeibare folie aan over het doucheoppervlak tot 50 cm van elke rand.
9. Laat de douchebak af te kitten en betegelen volgens de instructies. Zorg voor correcte afwatering en afdichting rondom het gat.

Specifieke eisen voor polyurethaan gietvloeren

Voor de installatie van een douchegoot in combinatie met een Polyurethaan Gietvloer gelden specifieke eisen. De dekvloer dient vormvast te zijn en mag niet zanderig zijn. Er dient een afschot aan de voorzijde van de drain te zijn, met een verval van 18 mm per strekkende meter, uitsluitend aan de voorzijde van de drain. De drain zelf moet waterpas gemonteerd zijn en mag maximaal 3 tot 5 mm uitsteken boven de cementdekvloer. Houd de drain minimaal 3 tot 5 cm vrij van de omliggende wanden; monteer de drain nooit direct tegen een muur. De zijkanten en achterzijde van de drain dienen vlak gesmeerd te zijn, zonder afschot. Houd de drain schoon en vrij van cementresten of lijm.

Waterdichting en afdichting

Het correct kitten van het hele doucheoppervlak is cruciaal. Gebruik een afdichtingssysteem dat een waterdicht oppervlak creëert over het hele douchegebied. Een voorgemonteerd waterdicht doek speelt hierbij een centrale rol; voor de bouwkundige aansluiting wordt flexibele afdichtingspasta gebruikt, zoals Easy2Seal 2K rapid. Na het storten en betegelen van de vloer blijft de kans op lekkages afnemen wanneer rondom de drain een opening wordt vrijgehouden en de overgang tussen drain en tegels zorgvuldig wordt afgekapt.

Algemene installatiecontrole

Voordat je de vloer afwerkt, controleer de positie en hoogte met een waterpas. Markeer de buispositie en lijmverbindingen zodat aanpassingen mogelijk blijven voordat de lijm volledig uitgehard is. Zorg voor voldoende afschot en zo min mogelijk bochten in het leidingwerk om een goede waterafvoer te garanderen. Controleer na de werkzaamheden de aansluiting op de riolering en test op lekkages.

Overige overwegingen en mogelijkheden

Bij renovatie kunnen in sommige gevallen delen van cementdekvloer verwijderd worden om extra ruimte voor afschot te creëren, vooral bij inloopdouches. De laagste drain-hoogtes liggen vaak rond de 50 mm. Bij het kiezen tussen verschillende doucheput- of gootmodellen is het belangrijk de handleiding van het specifieke product te volgen voor optimale resultaten en compatibiliteit met bestaande wanden en vloeren.

Materiaal- en werkstappen overzicht
