Hoe werkt een automatische valdorpel voor een voordeur

Een valdorpel is een cruciaal, maar vaak over het hoofd gezien onderdeel van een goed functionerende deur. Zeker wanneer er specifieke eisen worden gesteld aan geluidsisolatie en brandveiligheid, is de juiste afdichting aan de onderkant van de deur essentieel. Voor professionele toepassingen in kantoorpanden, hotels of zorginstellingen zijn gecertificeerde prestaties vereist.

Een kier van slechts enkele millimeters onder een deur kan de geluidsisolatie van een kamer met meer dan 50% verminderen. Opmeten en inkorten: De dorpels zijn leverbaar in lengtes van 830 mm tot 1330 mm. Afstellen: Sluit de deur en draai de aandruknok in of uit tot de strip de vloer naadloos raakt. Of het nou gaat om gebruiksgemak, veiligheid of de wettelijke eisen, de valdorpel levert een cruciale bijdrage aan de totale deurset.

Wat is een valdorpel en hoe werkt het?

De vallende werking van de valdorpel is vernoemd naar het mechanisme waarbij het rubberdeel, dat voor de afdichting zorgt, ogenschijnlijk uit de deur ‘valt’. In werkelijkheid wordt hij door een schaarmechanisme naar beneden gedrukt. Als de deur wordt gesloten worden één of twee pennen aan de zijkant van de deur ingedrukt, waardoor het rubberen profiel automatisch naar beneden wordt gedrukt. Die pennen noemen we ook wel ‘nokken’ en ze kunnen rechthoekig, rond of schuin zijn.

Bij een enkelzijdig bediende valdorpel zit er alleen een nok aan de scharnierzijde van de deur. Hierbij komt de valdorpel, over de hele breedte van de deur, in één keer naar beneden op het moment dat de deur dicht gaat. In bepaalde gevallen wordt de nok aan scharnierzijde aangevuld met een nok aan de sluitzijde. Dit noemen we een dubbelzijdig bediende valdorpel. Bij het sluiten van de deur komt dan eerst het deel aan de scharnierkant naar beneden, en pas op het laatste moment wordt ook het gedeelte van de deur aan de sluitzijde afgedicht.

Opbouw versus inbouw valdorpel

Als we het hebben over valdorpels maken we onderscheid tussen opbouw en inbouw valdorpels. Bij een inbouw valdorpel wordt er een gleuf in het deurblad gefreesd waar de valdorpel in bevestigd wordt. Bij deze inbouwvariant is de valdorpel dus helemaal uit het zicht weggewerkt. Het belangrijkste doel van een valdorpel is het afdichten van de kier tussen deur en vloer. Omdat de dorpel uit de deur ‘valt’, hoef je dus geen dorpel (drempel) op de vloer te maken. Hierdoor behoud je een vlakke, doorlopende vloer en dit is in veel utiliteitsgebouwen erg wenselijk.

Hoewel de valdorpel is ontwikkeld om tochtproblemen op te lossen, is hij inmiddels uitgegroeid tot een functionele alleskunner. Behalve tegen tocht, beschermt de valdorpel een ruimte ook tegen geluid en hete rook. Op deze manier wordt het mogelijk om brandwerende, rookwerende en geluidwerende deuren toe te passen op plekken met een vlakke vloer. De ruimte die de valdorpel kan afdichten is maximaal 20 mm, afhankelijk van het type valdorpel.

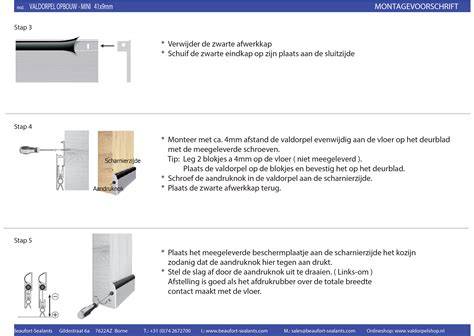

Montage en afstelling

Er bestaan verschillende technieken om de valdorpel aan de zijkant of onderkant van de deur te monteren. De wijze van montage heeft geen invloed op de prestatie van de dichting, maar de manier van op lengte maken van het rubberdeel wél. Het uitstekende deel van het rubber kan pas op lengte gemaakt worden als de deur is afgehangen. Het rubber moet namelijk perfect aansluiten op de sponning van het kozijn om een lucht- of geluidslek te voorkomen.

Een valdorpel bestaat uit een extra aluminium strip aan de onderkant van de deur. Daarin zit een veermechanisme met een afdichtingsstrip van rubber of siliconen. Zodra de deur sluit, drukt een kleine pin tegen het kozijn. Hierdoor schuift de strip naar beneden. Bij het openen van de deur veert de strip automatisch weer terug in het profiel. Een valdorpel sluit de kier bij deuren volledig af zodra deze dichtvalt, wat het comfort in huis verhoogt. Tocht en kou krijgen zo geen kans om naar een andere ruimte te trekken. Een dorpel is volledig in het aluminium profiel weggewerkt, waardoor het strakke ontwerp van de deur behouden blijft.

Bij het openen veert de dorpel automatisch omhoog, zodat de deur ongehinderd over de vloer beweegt zonder de vloer te raken. Een valdorpel wordt zo afgesteld dat de strip soepel en volledig aansluit op de vloer. Het systeem is duurzaam ontworpen en gaat net zo lang mee als de deur zelf. Het onderhoud aan valdorpels is minimaal. De valdorpel wordt vaak gebruikt in situaties waarin je een ruimte volledig wilt afsluiten. Dit kan ook met drempels, maar deze zijn moeilijker te installeren. Een valdorpel is dan een betere oplossing.

Bedieningsvarianten en afstelling

Een tochtvaldorpel (of simpelweg valdorpel) is een tochtstrip die bij het sluiten van de deur automatisch de kier aan de onderzijde afsluit. Het grootste voordeel is dat ongewenste luchtstromen voorkomen worden. Een valdorpel is voorzien van een verend palletje (de bedieningsnok) aan de zijkant. Zodra de deur sluit, wordt dit palletje tegen het kozijn gedrukt, waardoor het mechanisme de tochtstrip aan de onderzijde omlaagd duwt. Dit palletje wordt altijd aan de scharnierzijde van de binnendeur of voordeur gemonteerd.

Bij het bestellen van nieuwe binnen- of buitendeuren kun je deze direct laten voorzien van een in gefreesde tochtvaldorpel. Het afstellen van de valdorpel is eenvoudig: door de bedieningsnok (het palletje) in of uit te draaien, bepaal je de exacte hoogte van de tochtstrip. Voor bestaande deuren is een opbouwvaldorpel de meest praktische oplossing, omdat het achteraf infrezen van een inbouwmodel vaak een tijdrovende klus. Je monteert de opbouwvaldorpel met schroeven tegen de onderzijde van de deur. De verschillen zijn gering.

Buitendeuren worden voorzien van een valdorpel met een rubber tochtstrip waardoor ze bestand zijn tegen vocht. Een valdorpel in een binnendeur kan voorzien worden van een van beide varianten. Een ander verschil is de bediening van het uitstekende palletje. Met de huidige hoge energieprijzen is een valdorpel een slimme investering die zich snel terugverdient. De eigenschappen van deuren evolueren met temperatuurschommelingen en vochtigheid; daarin speelt de valdorpel een sleutelrol om tocht, geluid en rook te beperken.

Praktische overwegingen en afmetingen

Omdat deuren werken zetten ze uit en krimpen door schommelingen in temperatuur en luchtvochtigheid, ontstaat er altijd enige speling. De grootste kier bevindt zich aan de onderzijde, waar de meeste warmte ontsnapt. Een deur wordt vaak ingekort aan de onderzijde als dat nodig is. Een ruimte luchtdicht maken is ongezond voor mens en dier. Zorg altijd voor voldoende ventilatie en voorzie niet iedere deur van een valdorpel. Om de werking van een standaard tochtvaldorpel goed te houden mag de kier tussen de deur en de vloer of drempel maximaal 14 mm zijn. Is de ruimte groter dan 14 mm, is een speciale tochtvaldorpel met een grotere overspanning nodig. Tochtvaldorpels met grotere overspanning kunnen niet in combinatie met een nieuwe deur besteld worden.

Een valdorpel is ook ideaal als je geluid van omringende ruimtes wilt verminderen. In combinatie met een massieve deur is dit een aanrader om overlast van geluid te voorkomen. We raden aan een nieuwe voordeur met een standaard hoogtemaat altijd te bestellen met een tochtvaldorpel. De standaard hoogte maten van voordeuren zijn: 201.5 cm, 211.5 cm en 231.5 cm. Een tochtvaldorpel wordt geleverd in standaard breedtematen van 78 cm, 83 cm, 88 cm en 93 cm. De tochtvaldorpels zijn in lengte in te korten zodat ze ook passen in een deur die afwijkt van de standaard breedtematen.

Levering en bedrijfsaspecten

Voldoen deze dorpels aan de rookwerendheidseisen? Wat is de levertijd? Kan ik zakelijk bestellen? Bij D4E (Synergyst) combineren we technische expertise met een snelle logistiek. Voor 23:59 besteld? Grote projecten?

1. Bij aanschaf van nieuwe deuren kun je kiezen voor een in gefreesde tochtvaldorpel of een opbouwvariant, afhankelijk van de situatie en beschikbaarheid.
2. De bediening van het palletje bepaalt de exacte hoogte van de afdichtstrip en maakt eenvoudige aanpassingen mogelijk.
3. Voor een vlakke vloer en behoud van esthetiek wordt gekozen voor een valdorpel die in het deurblad of aluminium profiel is weggewerkt.
4. Onderhoud is minimaal; inspecteer afstelling en vervanging van afdichtingsmateriaal indien nodig.

Toepassingen en showroomadvies

Een valdorpel wordt vaak toegepast in kantoren, hotels, zorginstellingen en woningen waar energiebesparing, geluidsreductie en rook- of brandbeveiliging samenkomen. Een bezoek aan een showroom kan helpen bij de keuze tussen inbouw- en opbouwvarianten en bij het kiezen van de juiste standaardmaten voor hoogte en breedte. Voor meer informatie over welke optie het meest geschikt is in jouw situatie, kun je langsgaan in een showroom.
