Constructie balk oplegging metselwerk details: betrouwbare verbindingen en doorbuiging beheersen

Bij het bouwen van een vliering, een overkapping of een zware houten constructie is de verbinding tussen de balk en de muur het meest kritieke punt van het hele ontwerp. Een foutieve berekening of een verkeerde plug kan leiden tot verzakking of, in het ergste geval, het volledig loskomen van de constructie. De veiligste methode om balken aan een muur te bevestigen is het gebruik van een horizontale muurbalk met chemische ankers voor zware belasting, of stalen balkdragers voor kopse verbindingen.

Voordat u een boor aanraakt, moet u weten waar de muur van gemaakt is. Beton: Dit is de meest dankbare ondergrond. Beton heeft een hoge dichtheid en kan enorme krachten opvangen. Baksteen (Massief): Oudere muren vereisen voorzichtigheid. Bakstenen kunnen bros zijn. Cellenbeton (Ytong): Dit is een uitdaging voor zware balken. Wanneer u een serie balken haaks op een muur wilt plaatsen, kiest de vakman bijna altijd voor een 'muurbalk' of 'slaper'. In plaats van elke losse balk apart in de muur te moeten verankeren (met alle risico's op boorfouten in voegen), hoeft u alleen de muurbalk waterpas te monteren. Om de muurbalk onwrikbaar vast te zetten, adviseren wij bij Limtrade het gebruik van draadeinden met chemisch anker. U boort gaten door de balk en in de muur. Na uitharding is de draadstang letterlijk één geworden met de muur. De balk wordt vervolgens met grote ringen (carrosserieringen) en moeren strak tegen de wand getrokken.

Soms laat de ruimte of het ontwerp een horizontale muurbalk niet toe. In dat geval worden de balken 'kops' tegen de muur geplaatst. Limtrade’s unieke benadering gaat verder dan de standaard dunne beugels die u overal ziet. In onze eigen metaalbewerking fabriceren we zware stalen hoeklijnen en maatwerk dragers die we exact op de breedte van uw balk kunnen afstemmen.

Afdracht- en trekkracht: wat bepaalt een veilige balkoplegging?

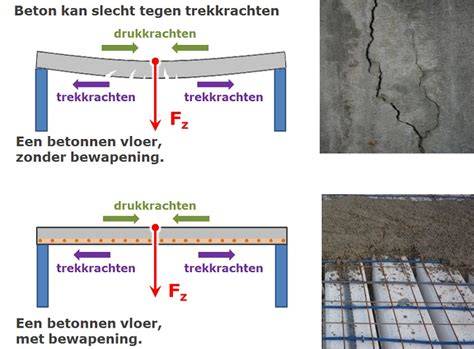

Afschuifkracht: Dit is het gewicht van de balk dat naar beneden drukt. De bouten 'snijden' als het ware op de grens tussen de balk en de muur. Trekkracht: Dit is de kracht die de balk van de muur af wil trekken (bijvoorbeeld door windbelasting bij een overkapping). Dit is waar de meeste doe-het-zelvers de fout in gaan. Een plug kan door trillingen of constante trekkracht langzaam uit de muur kruipen. Het succes van een zware verbinding valt of staat bij de kwaliteit van de componenten; een te dunne plaat kan onder belasting immers torderen.

Bij Limtrade koopt u rechtstreeks bij de fabrikant, waar we begrijpen dat een millimeter het verschil maakt. Via onze interactieve configurator stelt u eenvoudig uw eigen pakket samen met houten balken of stalen profielen, zoals L- of UNP-balken. Terwijl u uw maten invoert, rekent ons systeem in real-time met actuele grondstofprijzen. Zo ziet u direct een eerlijke fabrieksprijs zonder verborgen marges van tussenpersonen. Omdat lange balken en zware liggers lastig te vervoeren zijn, vertrouwen wij op onze eigen transportservice en vloot. Onze ervaren chauffeurs zijn gewend om met kwetsbaar constructiemateriaal om te gaan en leveren uw bestelling direct vanuit de fabriek af.

Oplegging en doorbuiging: kernbegrippen

Is de oplegging te klein, dan kan de belasting zich ongunstig concentreren. Bij een stalen balk hangen oplegging en doorbuiging nauw met elkaar samen: een goed gekozen profiel kan alsnog problemen geven als de oplegpunten onvoldoende zijn. Andersom heeft een ruime oplegging weinig waarde als de balk zelf te slap is voor de overspanning en belasting. Een betrouwbare oplossing ontstaat dus niet door alleen naar de afmeting van de balk te kijken. De vraag “hoeveel oplegging moet een stalen balk hebben?” heeft geen vaste universele maat die voor elke situatie geldt. De benodigde oplegging hangt af van meerdere factoren, zoals de belasting, het gekozen profiel, de druksterkte van de onderliggende constructie en de manier waarop de kracht wordt overgedragen. Daarom wordt de benodigde oplegging in de praktijk bepaald op basis van een constructieve berekening.

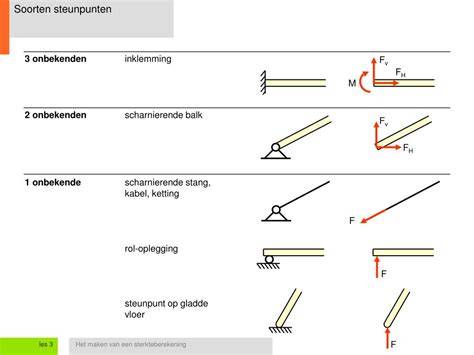

Een balkoplegging is verre van een universeel concept; de specifieke uitvoering ervan is fundamenteel gekoppeld aan de constructieve eisen en de krachten die er spelen. Denk aan een woonhuis: de houten verdiepingsbalken rusten veelal in uitsparingen, de zogeheten sponningen, in de gemetselde draagmuren. Deze situatie benadert de eerdergenoemde scharnierende oplegging. De balken kunnen licht roteren onder belasting, kantelen iets, maar horizontale en verticale verschuivingen zijn minimaal. Hierbij is de lengte van de oplegging - hoe ver de balk in de muur ligt - van vitaal belang. Is deze te kort, dan kan de druk van de balk de muur lokaal verpulveren, met scheurvorming en potentieel instabiliteit als direct gevolg.

Bij betonconstructies geldt vaak een vaste oplegging: de balk rust in een monolithische verbinding die rotatie en translatie volledig blokkeert, waardoor ook buigende momenten overgedragen worden. Voor grote overspanningen en infrastructuur zijn dynamische effecten en thermische bewegingen cruciaal; daarom komen glij- en elastomeren opleggingen voor, die beweging toelaten en trillingen dempen.

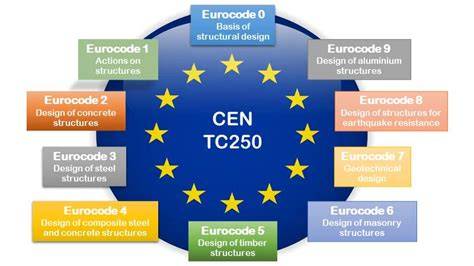

NEN-EN Eurocodes en regelgeving

De constructieve veiligheid van een balkoplegging wordt gereguleerd door het Besluit bouwwerken leefomgeving (BBL) in Nederland. De Europese normen, geïmplementeerd als Nederlandse NEN-EN normen, bieden de gedetailleerde rekenmethoden, bepalingen en veiligheidsfactoren. Een balkoplegging moet conform deze normen worden gedimensioneerd en uitgevoerd; dat is cruciaal. Het fundamentele principe van een balk die rust op een drager is oud als de bouwkunst zelf. Eeuwenlang werd er geleerd door schade en ervaring. De ontwikkeling van gewapend beton en later gespecialiseerde opleggingen heeft geleid tot betrouwbare, gecontroleerde beweging en verdeling van krachten.

Voor de praktijk betekent dit: laat altijd een constructieve berekening maken door een gecertificeerde constructeur. Een dergelijke berekening bepaalt de te verwachten krachten, reactiekrachten op steunpunten en of de muur, kolom of fundering deze krachten veilig kan opnemen. Een vuistregel kan hooguit een eerste indicatie geven, maar veiligheid vereist maatwerk en professionele evaluatie. Een 8-stappenplan voor het plaatsen van een stalen balk biedt een houvast voor de voorbereidende fase, maar de uitvoering blijft specialistisch werk.

Gevelmetselwerk en staalconstructies

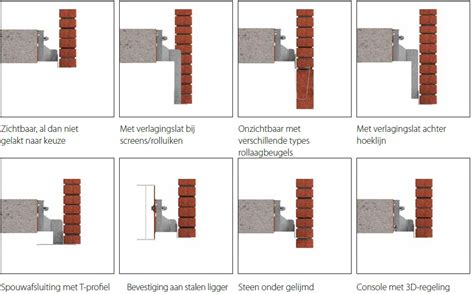

Metselwerk aan staalconstructies vereist speciale aandacht voor stabiliteit en doorbuiging. Gevelmetselwerk kan samenwerken met het binnenblad wanneer de stijfheden van beide bladen roughly gelijk zijn. Bij verticale metselwerkverbanden spelen wapening en spouwankers een cruciale rol. De maximale doorbuiging van gevelmetselwerk is in het algemeen vastgelegd op circa 1/500 van de overspanning, en ook de horizontale randafstand van verankeringen heeft specifieke grenzen (meestal 0,2 m). Dilataties kunnen nodig zijn als doorbuiging te hoog wordt. Het kiezen van spouwankers, de positie daarvan (voorkeur in horizontale voegen) en de afstanden tussen ankers zijn essentieel voor een veilige verbinding tussen gevelmetselwerk en staalconstructie.

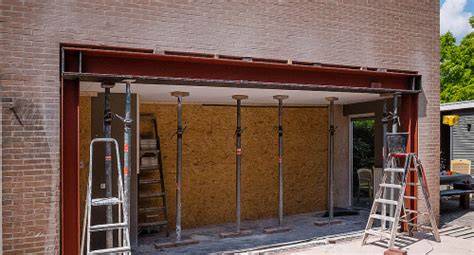

Het slopen van een dragende muur vereist een omgevingsvergunning en een constructieve berekening. Een stalen balk opleggen op metselwerk na verwijdering van een muur roept vragen op over stempels, draagkracht, en de juiste aannemer. Een betrouwbare constructie mis je niet door prijs, maar door vakmanschap, berekening en correct uitgevoerde uitvoering. Draagbalken.nl fungeert als partner voor advies, inmeting, constructieve berekening, levering en plaatsing, met transparante communicatie en focus op vakmanschap.

Kosten en stappenplan

De kosten voor de oplegging van een stalen balk op metselwerk komen vaak uit op meerdere posten: bouwtekeningen, inmeten, leges, constructieberekening, stempelplan, sloopdragende muur, stalen balk en plaatsing, opslag en afval. Een globale tabel laat zien: totale kosten circa €4.900 tot €7.700, met gemiddelden tussen €2.600 en €4.800 voor slopen en plaatsen van de balk. Kosten variëren per project en vereiste detaillering; daarom is uitbesteding aan een erkende partij aan te raden.

Belangrijke waarschuwingen en praktijktips

• Nooit balken in de voegen van een gemetselde muur vastzetten; voegspecie biedt nauwelijks constructieve waarde en muren kunnen kwetsbaar zijn.
• Een chemisch anker heeft voordelen boven keilbouten doordat het spreiding en pull-out beter beheert bij vibraties en trekkrachten.
• De minimale oplegging hangt af van belasting, profiel en de sterkte van het oplegpunt; er is geen universele maat. Constructieve berekening is onmisbaar.
• Laat altijd een specialist een draagmuur verwijderen of een stalen balk plaatsen; het ontbreken van een correcte berekening kan leiden tot schade, onveiligheden of latere legalisatiekosten.
• Gevelmetselwerk met staalconstructie vereist afstemming tussen binnen- en buitenblad, spouwankers en mogelijke dilataties om doorbuiging en vervorming te controleren.

Wil je een draagmuur vervangen of een stalen balk laten plaatsen? Dan is het belangrijk dat niet alleen het profiel klopt, maar ook de oplegging en de doorbuiging goed zijn beoordeeld. Een betrouwbare partij kijkt naar meer dan alleen staal. Je krijgt inzicht in wat er constructief nodig is, welke oplossing past bij jouw woning en welke stappen nodig zijn om de verbouwing veilig uit te voeren. Draagbalken.nl helpt je met een compleet traject van advies tot uitvoering, met transparante communicatie en focus op vakmanschap.
