Dit artikel behandelt hoe je een badkamerspiegel met verlichting en sensor veilig en volgens de juiste normen aansluit, welke kleuren bedrading meestal gebruikt worden, wat hun functies zijn, en welke aandachtspunten gelden bij installatie in een badkamer. We gaan in op de verschillen tussen NEN-normen, IP-classificaties, en praktische stappen voor een veilige montage van zowel verlichting als eventueel stopcontact.
Kleuren van bedrading en hun betekenis
Installatiedraden hebben een massieve koperen kern met vinyl isolatie. In huisinstallaties (230 V) worden meestal vier standaardkleuren gebruikt in combinatie met een mantelbuis. De kleuren geven direct de functie van elke draad aan.
- Bruin (fase): zorgt voor de toevoer van stroom naar belastingen zoals lampen of schakelaars. Geeft spanning als de schakeling gesloten is.
- Blauw (nul): voert de stroom terug naar de bron, voltooit het circuit en is meestal niet onder spanning zolang de schakeling niet actief is.
- Geel/groen (aarde): beveiligingsdraad die overtollige stroom naar de aarde leidt bij een storing, en zo schokken voorkomt.
- Zwart (schakeldraad): gebruikt om schakelaars met verbruikers te verbinden; staat onder spanning bij actief signaal.
Let op: vanaf 2001 zijn de kleuren vastgelegd volgens NEN 1010, waardoor uniformiteit ontstaat. In oudere woningen kunnen afwijkende kleuren voorkomen. Bij renovaties kan een mix van oude en nieuwe kleuren aanwezig zijn, wat extra aandacht vereist.
Voorbeelden van toepassingen per draadkleur
- Bruin: meestal gebruikt voor fasedraad naar de lamp of stopcontact, maar niet altijd samen met de verliching in één schakeling.
- Blauw: nul-geleider die terugkeert naar de bron; bij een eenvoudige lamp-constellatie vaak direct verbonden met de aard van de lamp.
- Geel/groen: aarding, essentieel voor veiligheid en vaak verplicht voor stopcontacten en waterdichte schakelingen in badkamers.
- Zwart: schakeldraad die de draad naar de lamp of andere verbruiker aangeeft wanneer de schakelaar ingeschakeld is.
Specifieke aandachtspunten bij een badkamerspiegel met sensor
Als een badkamerspiegel een sensor heeft, moet deze doorgaans zonder aparte schakelaar worden aangesloten. De spiegel wordt rechtstreeks op de voeding aangesloten, meestal via een kroonsteen, vergelijkbaar met een plafondlamp. Belangrijke punten:
- De spiegel behoort tot een geaarde installatie (aardingsdraad groen-geel) en dient te worden aangesloten op een geaard 230 V groep.

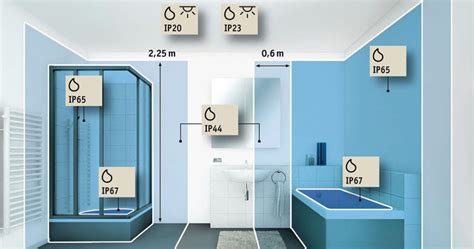

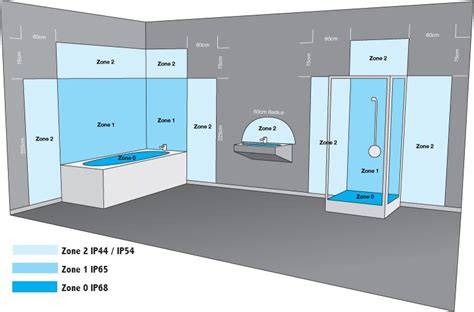

- IP-classificatie: IP44 in zone 2 en IP65 voor spat- en straalwater, afhankelijk van de specifieke badkamerindeling en douchezones.
- Een aardlekbeveiliging (30 mA) en een groep met voldoende ampère zijn cruciaal om veilig te kunnen werken en te blijven gebruiken.
- De stekkerloze aansluiting vereist zorgvuldige lasdozen en correcte bekabeling; gebruik Wago-klemmen of kroonstenen volgens handleiding.
Bij het aansluiten van een spiegel met geïntegreerde verlichting en anti-condens is vaak sprake van een transformator en LED-strips. De verbindingen moeten stevig en vochtigbestendig zijn, en de bedrading dient conform NEN1010 en IP-vereisten verwerkt te worden.
Aanleg en keuze van bedrading en kabeldiameters
De kabeldiameter (bijv. 1,5 mm2, 2,5 mm2, 4 mm2) bepaalt hoeveel belasting veilig mogelijk is. Voor wandcontactdozen geldt minimaal 2,5 mm2 volgens NEN 1010. Een groep in huis heeft meestal een beveiliging van 16 A, wat circa 3680 W ontlastbaar maakt, met de aanbeveling om op 3000 W uit veiligheid te blijven. Voor badkamerspiegels en hun verlichting geldt vaak lagere spannings- en blootstellingseisen, maar de correcte afmetingen en berekeningen blijven cruciaal, vooral bij meerdere apparaten op één groep.
Belangrijk: gebruik altijd de juiste draaddikte in relatie tot de belasting, en schakel bij twijfel een erkend installateur in. Elektriciteit is gevaarlijk en onveilig als niet correct uitgevoerd.
Praktische stappen voor het aansluiten van een badkamerspiegel met verlichting
- Schakel de groep uit en controleer spanningsloosheid met een tester.
- Monteer een IP44-lasdoos op de voedingsuitgang achter of boven de spiegel.
- Hangbeugels waterpas uitlijnen en boor de gaten met een tegelboor; plaats pluggen.
- Hang de spiegel en koppel voorgemonteerde klemmen of Wago-lasklemmen in de lasdoos.
- Sluit de draden aan volgens kleur: blauw met blauw (nul), bruin met bruin (fase), geel/groen met geel/groen (aard), rekening houdend met de spiegel superim uitrusting en sensor.
- Bescherm verbindingen tegen vocht en zet de afdekking terug op plaats.
- Schakel de voeding weer in en test verlichting en anti-condens; controleer op stippen of knipperen.

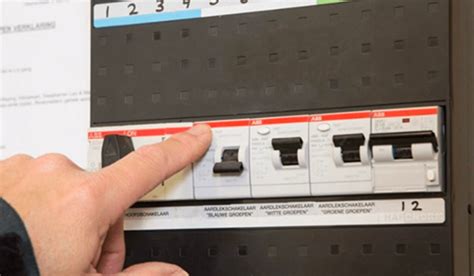

- Controleer de aardlekschakelaar en testknop in de meterkast.
Voor de bedrading van spiegels met sensoren en LED-verlichting wordt vaak gebruikgemaakt van kant-en-klare koppelingen en korte verlengkabels. Gebruik altijd de juiste lasdoos en zorg voor een veilige, vochtbestendige afhandeling.
Specifieke installatie-advies en veelvoorkomende problemen
- Als de spiegel geen licht geeft of knippert, controleer dan de verbindingen en de transformator/LED-strip op defecten.
- Soms is de voedingskabel van de spiegel niet lang genoeg; gebruik dan passende verlengkabel en bevestig alles veilig in vochtbestendige behuizingen.
- Bij montage met lijm en bevestigingsplaten is een droogte-/uithardingstijd van 24 uur cruciaal voordat de spiegel wordt opgehangen.
- Let op dat de spiegel niet direct tegen een koude of hete wand ligt om condensvorming niet te vergroten.
- Roep bij twijfel een erkend installateur in; ondeskundige handelingen kunnen leiden tot gevaarlijke situaties of keuringsproblemen.
Technische aanvullingen en toekomstige overwegingen
Bij moderne spiegels komen vaak extra functies zoals RGB-LED-verlichting, geheugenfuncties voor verlichting, en automatische condenscontrole. Deze vereisen soms aparte voeding, transformatoren en besturingsinterfaces (zoals touch-sensoren of afstandsbedieningen). RGB-LED’s kunnen niet altijd dimbaar zijn via bestaande wanddimmers; check specificaties voordat je een dimmer aansluit.
Onderhoud en gebruiksadviezen:
- Reinig het glas met pH-neutrale middelen en zachte doeken; vermijd agressieve schurende middelen.
- Vermijd hoge waterdruk of schurende materialen op afdichtingen en oppervlakken.
- Houd rekening met IP-vereisten bij renovaties of uitbreidingen met extra bedrading of lasdozen.
- Laat de lekstroom 30 mA en de 16 A-zekering controleren en in orde houden bij elke elektrische aanpassing.
Voorbeelden uit de praktijk en handige tips
De volgende praktijkpunten kunnen helpen bij het plannen en uitvoeren van een veilige aansluiting:
- Maak altijd een duidelijke lay-out van de bestaande bedrading voordat je gaat boren of kabels verlegt.
- Controleer of alle draden correct zijn gekleurd en niet gemengd met oude kleuren in renovaties.
- Gebruik compacte aansluitklemmen (zoals Wago) voor een schone en veilige verbinding; bescherm ze tegen vocht.
- Bij aansluiting van meerdere draden op één groep, zorg voor voldoende spare capaciteit en houd rekening met totale belasting.
Samenvatting en praktische conclusie
Een badkamerspiegel met verlichting vereist een zorgvuldige en veilige aansluiting volgens NEN1010 en IP-classificaties. De draden hebben vaste functies (fase/bruin, nul/blauw, aarde/geel-groen, schakeldraad/zwart) en moeten correct worden verbonden, vooral wanneer een sensor in de spiegel aanwezig is. Het gebruik van een kroonsteen is mogelijk maar niet altijd toegestaan in vochtige omgevingen; let op IP-classificaties en zorg voor geaardheid, voldoende spanning en de aanwezigheid van 30 mA aardlekschakelaar. Raadpleeg bij twijfel een gecertificeerde elektricien.
