Funderingen op staal vormen een gangbare oplossing wanneer de draagkrachtige zandlagen zich dicht bij het maaiveld bevinden en de belasting uit de constructie gelijkmatig kan worden verdeeld. De ontwerpaanpak volgt de werkwijze zoals die in de Geotechnieknorm NEN 9777-1 (hoofdstuk 6) wordt gepresenteerd, met de in A 3300 tot A 3330 behandelde begrippen en randvoorwaarden. Volgens NEN 9997-1 moet de fundering worden ontworpen op basis van twee grenstoestanden: de uiterste grenstoestand (UGT) en de bruikbaarheidsgrenstoestand (BGT). De BGT bepaalt het maximale toelaatbaar vervormingen, cruciaal bij funderingen op staal waar zakkingen en hoekverdraaiingen de bovenbouw kunnen beïnvloeden.
Soorten funderingen op staal
In de normen is er sprake van een fundering op staal bij een gronddekking van ten hoogste vijfmaal de breedte van de fundering. Er worden drie typen funderingen op staal onderscheiden: plaatfunderingen, strookfunderingen en poerfunderingen. De keuze hangt af van de draagkracht van de ondergrond, de geometrie van het bouwwerk en de verdeling van de belastingen.
Plaatfunderingen
Deze bestaan uit grote, meestal zwaar gewapende betonvloeren met geringe dikte of dikke keldervloeren met opname van grondwaterdrukken. Belangrijk is de momentenverdeling in de plaat en de vervormingscriterium van de ondergrond, aangezien de plaat zelf niet te veel mag zakken.

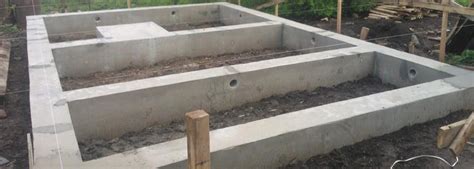

Strookfunderingen

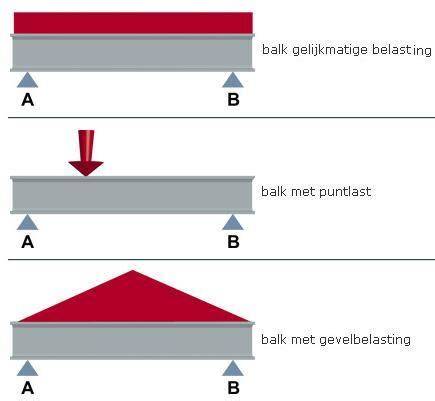

Langwerpige, smalle elementen onder bouwmuren en gevels. Bij gedeeltelijke of volledigedragende muren geldt dat de belasting als lijn- of puntlast wordt beschouwd. De maatgevende doorsnede is tweedimensionaal te bepalen door zijdelings wegpersen (glijvlak).

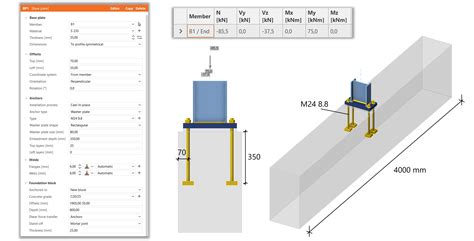

Poerfunderingen
Vierkante platen met aanzienlijke dikte onder zware kolommen. Door drie- dimensionaliteit zijn deze elementen gevoelig voor excentriciteiten en ongelijkmatige vervormingen.
Gronddekking en ondergrond
Gronddekking is essentieel voor funderingen op staal: het betreft de aanlegdiepte ten opzichte van de zakkende grondslag. Een vorstvrije aanlegdiepte van ongeveer 0,6-0,8 m is gebruikelijk. Gronddekking beïnvloedt de draagkracht naast het funderingselement en verbetert het opnemen van horizontale belastingen.
De ondergrond bestaat bij voorkeur uit draagkrachtige zandondergrond. Kleigronden kunnen bij vochttoetreding verzwakken, wat verzakking en afwijkingen veroorzaakt. Veengronden en gebieden met hogere grondwaterstanden vragen vaak om grondverbetering of zelfs paalfundering. Drie varianten voor de grondslag worden onderscheiden: natuurlijke ongeroerde grondslag, grondverbetering of grondvervanging, en een opgehoogde grondslag (fundering op aanvulling).
Schematisering en draagkrachtberekening
Voor de berekening van draagkracht en vervormingen is een verantwoorde schematisering in diverse lagen noodzakelijk. Belangrijke laaggebondenparameters zijn onder meer volumieke massa's, φ' (hoek van interne wrijving), en cu (ongedraineerde schuifsterkte) per laag. De gunstige invloed van grondverbetering mag in rekening worden gebracht als de dikte onder aanlegniveau minimaal 1,5b' bedraagt en de breedte minimaal 4b'. Bij gebrek hieraan wordt de draagkracht berekend op basis van een fictief funderingselement met een 30° spreidingshoek.
De effectieve funderingsbreedte (bij strokenfunderingen) vermindert het toegepaste oppervlak voor berekening van draagvermogen en zetting bij excentrische belasting. Deze reductie wordt bepaald volgens NEN 9777-1 art. 6.5.2.2.
Interne interacties en stijfheid
De stijfheid van het bovenbouwsysteem beïnvloedt de gronddrukverdeling en het vervormingsgedrag in het gebruiksstadium. Bij grotere funderingsoppervlakken kan UGT-type B vaker bepalend zijn, doordat diepe slappe lagen de zettingen sturen. Het afstemmen van trekspanningen en de positie van wapening in de fundering vereist samenwerking tussen constructeur en geotechnisch adviseur. Een gedegen afstemming zorgt voor verantwoord en economisch ontwerp.
Grondverbetering werkt door het vervangen van lager presterende grond door zand met hoge φ en Ei, waardoor de fundering smaller en hoger geplaatst kan worden. De resultaten van het grondonderzoek zijn echter niet automatisch geldig voor de verbeterde laag; de draagkracht moet na aanneming van de verbetering opnieuw worden geverifieerd.
Eenheid van ontwerp en uitvoering
Bij een strokenfundering kan de indeling van stroken met variërende breedte en aanleghoogte complex zijn; dit vereist overleg tussen funderingsadviseur en constructeur. Voor een betrouwbare uitvoering worden naast de funderingstekening ook palenplan en wapeningstekening opgesteld. In sommige gevallen wordt een paal- en poerenselectie toegepast, bijvoorbeeld als een combinatie van strokenfunderingen en poeren noodzakelijk is.
Praktische overwegingen bij toepassing
Wanneer je een aanbouw, schuur of nieuwbouwwoning wilt realiseren, is de fundering een cruciaal onderdeel van de constructieberekening. De constructeur vertaalt het ontwerp van de architect naar een draagconstructie en berekent de benodigde wapening. Een funderingsberekening is vaak verplicht bij omgevingsvergunning en is tevens nuttig voor verzekering en bouwwerkveiligheid.
- Laat een sondering doen om de draagkracht van de ondergrond te bepalen en te beoordelen of fundering op staal haalbaar is.
- Defineer de aanlegdiepte en de breedte van de fundering; pas indien nodig grondverbetering toe of kies voor palen.
- Laat de constructieberekening en tekeningen opstellen door een constructeur; laat de aannemer hiermee het werk uitvoeren.
- Overweeg hybride systemen zoals funderingsbalken onder wanden of poeren onder kolommen ter extra sterkte en beperking van zettingen.
Beton en wapening: praktische aspecten
Betonmengsel volgt vaak de regel 1-2-3 (cement-zand-grind). Voor grotere projecten biedt het gebruik van een professionele betonnen leverancier en bekisting voordelen in kwaliteit en veiligheid. Wapening zorgt voor trekvastheid en crackbestendigheid; betondekking bepaalt de afstand van wapening tot de buitenzijde van de fundering. EPS-bekisting kan als isolerend alternatief dienen voor kleinere projecten. Een goede bekisting en correcte wapening zijn essentieel om verzakkingen te voorkomen.
Kosten en planning
De kosten voor een funderingsberekening hangen af van het oppervlak en de complexiteit. Voor een fundering tot 30 m2 kunnen de kosten rond de €599,- liggen, oplopend bij grotere plannen. Een complete fundering berekening vormt deel uit van de constructieberekening en kan in veel gevallen leiden tot sneller vergunningsverlening en betere verzekeringstechnische dekking. Voor kleine verbouwingen blijft de berekening noodzakelijk om te voldoen aan regelgeving en veiligheid.
Video en illustraties
Hoe ziet een fundering op staal eruit?
Bekijk onderstaande video voor een visuele uitleg over funderingen op staal en palen, inclusief praktijkvoorbeelden zoals strookfunderingen onder dragende muren en poerfunderingen onder kolommen.
Samenvatting en praktijktoepassing
Een fundering op staal is economisch aantrekkelijk als de draagkrachtige zandlagen dichtbij het maaiveld voorkomen. De keuze tussen plaat-, strook- of poerfunderingen hangt af van de belastingpatronen en de ondergrond. De sleutel tot een veilig ontwerp ligt in een zorgvuldige schematisering van de ondergrond, de correcte bepaling van de draagkracht per laag, en een goede afstemming tussen constructeur en geotechnisch adviseur. Een degelijke funderingsberekening is essentieel bij zowel nieuwe constructies als bij structurele wijzigingen aan bestaande gebouwen.
