Heien met stalen buispalen is dé methode voor funderingen op plekken die krap of lastig te bereiken zijn. Dit komt omdat de palen opgebouwd kunnen worden uit kortere stukken buis die aan elkaar gelast worden. Voor trillingsarm heiwerk met stalen buispalen wordt er gewerkt met open stalen buiselementen, welke aan de onderkant worden voorzien van een aangelaste stalen plaat (voetplaat genoemd). Als trillingsdemper, en voor de overbrenging van de benodigde slagkracht, wordt er zo’n 75 cm grind in de palen aangebracht waarop het inwendige valblok van de heimachine op kan slaan. Omdat deze methode ideaal is voor beperkte ruimtes, wordt gewerkt met korte buiselementen, de lengte hiervan wordt bepaald door de beschikbare hoogte in de werkruimte. In principe houden we de elementen zo lang mogelijk, maar er kan al worden gewerkt met stukken vanaf één meter. De bovenkant van de buis is voorzien van een tromp, een verwijding. Zodra de paal zover de grond in is geslagen dat hij nog maar een halve meter uitsteekt boven het maaiveld, wordt het volgende buisselement in deze verwijding gezet en rondom elektrisch vastgelast. Hierna wordt de paal afgewerkt op de juiste hoogte en gevuld met beton en wordt tevens voorzien van (kop)wapening.
Wat zijn de voordelen en redenen voor het gebruik van stalen buispalen?
Stalen buispalen zijn een erg betrouwbare en sterke funderingspalen. Omdat de stalen buispaal weinig weegt en er direct op de onderkant van de paal wordt geslagen, is er relatief weinig energie nodig om de juiste paalpunt-diepte te bereiken. Trillingsarm heien met stalen buispalen is een grondverdringend paalsysteem. Dit betekent dat er doorgaans niet voorgeboord wordt, maar dat de grond onder de paal vandaan gedrukt wordt. Dit zorgt er voor dat de paal enorm stevig in de grond staat. We rekenen, in samenwerking met een bouwkundig Ingenieurs Bureau volgens de geldende NEN normen uit hoeveel palen nodig zijn om een fundering te maken die sterk genoeg is voor het bouwwerk dat er op komt te staan. Stalen buispalen kunnen worden aangebracht met lichte, wendbare en kleine machines. Zo kunnen we bijna overal ons werk doen! Veel van onze kleine machines hebben een doorgang van slechts 80 cm breed nodig. We hebben een ruime voorraad buismateriaal die we zelf op maat inkorten en voorzien van een voetplaat en tromp. Hierdoor kunnen we snel en flexibel te werk gaan.
De fundering is de basis voor iedere constructie. Zonder een sterke fundering bestaat de kans op allerlei funderingsproblemen, zoals verzakking en schade aan muren en vloeren. Bij trillingsarm heien met stalen buispalen en al onze andere werkzaamheden staan wij u met raad en daad bij. De duur van heiwerkzaamheden hangt af van het aantal palen en de diepte. Voor een standaard aanbouw met 15 tot 20 palen kun je rekenen op één tot twee werkdagen. Grotere projecten met honderden palen kunnen enkele weken in beslag nemen. Trillingsarm heien met stalen buispalen veroorzaakt aanzienlijk minder overlast dan traditionele heimethodes. Doordat we met een inwendig valblok werken in plaats van bovenop de paal te slaan, zijn trillingen en geluid beperkt.
Toepassingen, uitvoeringsvoorwaarden en ruimtebeheer
Omdat stalen buispalen ideaal zijn voor beperkte ruimtes, worden getrompte buizen in segmenten tot een diepte van 20 tot 30 meter de grond in geheid, waarna ze worden gevuld met beton voor extra stevigheid. Uit voorraad leverbaar meer dan 30 jaar ervaring, superscherpe prijzen, en een flexibele dienstverlening van bouwput tot binnenstadbezorgd. Combulex is de expert op het gebied van stalen buispalen voor funderingstoepassingen. Zij leveren getrompte buizen en schroefinjectiepalen met diverse diameters en lengtes, en bieden maatwerk waardoor altijd de juiste maat beschikbaar is.
Schroefinjectiepalen zijn erg geschikt voor trillingsvrij funderen; in situaties waar traditionele heitechnieken te veel trillingen veroorzaken, zoals in binnenstedelijke gebieden of bij historische gebouwen, bieden schroefinjectiepalen een alternatief. In-place schroefinjectiepalen worden de grond in gedraaid zonder trillingen te veroorzaken. Dit is vooral belangrijk bij oudere of fragiele gebouwen, zoals grachtenpanden in Amsterdam, die onder monumentenzorg vallen. Traditioneel heien kan leiden tot scheuren in muren en structurele schade, maar met schroefinjectiepalen wordt dit risico vermeden.
Diameter- en lengtekeuzes worden bepaald op basis van draagkracht en grondcondities, met standaard diameters van 168 mm tot 762 mm en bijbehorende boorpunten. Lengtes worden bepaald door grondonderzoek en draagkrachtberekeningen conform EC-, NEN- en CUR-normen. Voor optimale resultaten voeren wij altijd grondmechanische berekeningen uit om de juiste combinatie van diameter en lengte te bepalen. Factoren zoals grondopbouw, belastingen, vervormingseisen en omgevingscondities worden hierbij meegenomen.
Installatie en monitoring
De installatiesnelheid hangt af van grondcondities en paallengte, maar gemiddeld kunnen 15-25 palen per dag worden geïnstalleerd. Na het schroevend plaatsen van de stalen buis wordt deze op hoogte gebrand, wapening aangebracht en beton gestort - dit proces kan in twee fasen worden uitgevoerd voor maximale planningsflexibiliteit. Tijdens installatie worden alle parameters zoals draaibodem, druk en penetratiesnelheid continu gemonitord en geregistreerd. Na installatie kunnen proefbelastingen worden uitgevoerd om de draagkracht te verifiëren. Elke paal wordt gedocumenteerd met exacte positie, diepte en installatiegegevens voor volledige traceerbaarheid.
Bij onvoorziene obstakels of afwijkende grondlagen kunnen we ter plekke de paallengte aanpassen of alternatieve posities kiezen. Vooraf uitgevoerd grondonderzoek minimaliseert dergelijke verrassingen. De verhouding tussen drijf- en draagkracht wordt in constructieve berekeningen vastgelegd; de constructeur berekent hoeveel belasting de draagkrachtige onderdelen aankunnen. De vloed en de grondwaterspiegel beïnvloeden de inwendige wapening en de lengte daarvan boven- en ondergronds. De stalen buis blijft als permanente structuur in de grond achter en vormt zo onderdeel van de constructie, terwijl bij sommige systemen de hulpbuis teruggetrokken wordt.
Soorten funderingen en vergelijking
Een fundering op staal heeft geen heiwerk; de constructie rust op blokken, stroken of platen gewapend of ongewapend beton, meestal op een zandlaag. Stalen buispalen bieden daarentegen diepe draagkracht door uitvoering in segmenten en de mogelijkheid tot trillingsarme installatie. Schroefinjectiepalen dringen de grond in zonder trillingen en zijn bijzonder geschikt voor ruimtelijk beperkte projecten en gevoelig omliggend gebied.
Bij de keuze voor stalen buispalen speelt de bodemgesteldheid een cruciale rol: in zeer slappe grondlagen (onder 1 MPa) kunnen buispalen de meest betrouwbare oplossing zijn, zeker bij tijdelijke funderingen of projecten nabij gevoelige constructies zoals historische panden, ziekenhuizen of precisie-industrie waar trillingen tot schade of verstoring kunnen leiden. Het hoofdverschil met andere systemen zoals Fundex-palen is dat bij stalen buispalen de stalen buis permanent in de grond blijft, terwijl de hulpbuis bij Fundex-palen teruggetrokken kan worden. Stalen buispalen elimineren trillingen volledig en vereisen minder werkruimte.
Materiaal en leveringsmogelijkheden

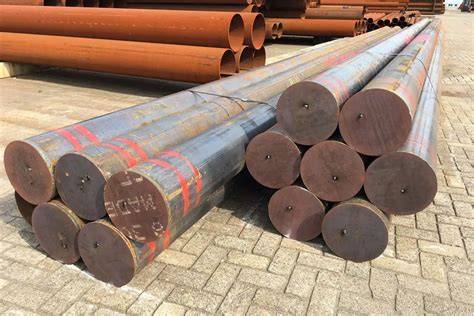

Wij leveren buizen in diameters van 76,1 mm tot 406 mm, met wanddiktes van 3 mm tot 12 mm. Lengtes variëren van 1 tot 6 meter en kunnen eenvoudig worden gestapeld om grotere dieptes te bereiken. Voor afwijkende maten bieden we maatwerkoplossingen met een levertijd van ongeveer een week. Elke buis kan voorzien worden van een voetplaat, die we zelf lassen, zodat ze klaar zijn voor direct gebruik als startunit in uw project. Onze trompen zorgen voor snelle koppeling tussen segmenten en verbeteren de verticale uitlijning van de paal.
Fundatieherstel en Flexibiliteit
Fundatieherstel is vaak nodig bij oudere gebouwen en huizen, vooral wanneer deze gebouwd zijn op houten palen. Combulex levert stalen buispalen voor funderingsherstel en kan projecten snel realiseren door een ruime voorraad, waardoor vertragingen beperkt blijven. Stalen buispalen zijn permanente funderingselementen waarbij een stalen buis als draagstructuur in de grond achterblijft. Voor traditionele heipalen kan verzakking en schade aan nabijgelegen gebouwen een risico vormen; stalen buispalen bieden hier een robuuste oplossing, ook voor reconstructie en renovatieprojecten.
Certificering, garantie en kwaliteitscontrole
Stalen buispalen worden geproduceerd conform Europese normen (EC) en Nederlandse normen (NEN/CUR) met volledige kwaliteitscertificering. De stalen buizen hebben een verwachte levensduur van minimaal 50 jaar en er is uitgebreide garantie op zowel materiaal als installatie, afhankelijk van de projectspecificaties. Tijdens de installatie worden alle parameters continu gemonitord en geregistreerd, en na installatie kunnen proefbelastingen worden uitgevoerd om de draagkracht te verifiëren. Elke paal wordt gedocumenteerd met exacte positie, diepte en installatiegegevens voor volledige traceerbaarheid.
Implementatie in specifieke projecten
Bij Ten Napel heiwerken staan compacte heimachines centraal: met een doorrijhoogte van slechts 1,70 meter en een doorrijbreedte van 72 centimeter kunnen we werken op krappere plekken en zelfs in bestaande gebouwen. Onze mobiele combinatie van machine, aggregaat, betonmix-installatie en stalen buispalen maakt snel en flexibel werken mogelijk op locaties als dorpen, steden en zelfs in deltagebieden. De stalen buispaaltechniek wordt veel toegepast bij terras, serre, uitbouw, garage en andere toevoegingen, maar ook bij verzakte objecten en renovaties.
- De stalen buispaal bestaat uit segmenten van holle stalen buizen, meestal 2-3 meter lang, die in elkaar worden gedrukt of gelast. Het eerste segment heeft een bodemplaat of voetplaat; de daaropvolgende segmenten zijn hol. Trompen, manchet, schroefdraad of lassen verbinden de segments.
- Tegenwoordig worden getrompte buizen vaak zonder lassen in elkaar gedrukt voor kleine projecten; het in de grond drukken zorgt voor goede aansluiting en draagkracht, terwijl geluid en trillingen minder zijn dan bij heien.
- Wanneer de draagkrachtige laag is bereikt, wordt de paal volgestort met beton en voorzien van inwendige wapening; boven het maaiveld wordt de paal eventueel afgezaagd en afgewerkt.
Het toepassen van stalen buispalen biedt een combinatie van hoge draagkracht, beperkte ruimte, snelle installatie en lagere trillingsbelasting. Voor projecten die vroegtijdige beslissingen vereisen of welke locatie dan ook met beperkte ruimte vereist, zijn buispalen een flexibele en betrouwbare keuze.
