Een kanaalplaatvloer (ook holle plaatvloer genoemd) wordt opgebouwd uit voorgespannen geprefabriceerde platen. In de platen bevinden zich holle kanalen, wat de vloer lichter maakt en bijdraagt aan een efficiënte structurele prestatie. Kanaalplaatvloeren worden toegepast als verdiepingsvloer, dakvloer of kelderdek en kunnen in diverse diktes geleverd worden, variërend van circa 150 tot 500 mm. Bij dikkere vloeren zijn overspanningen tot wel 20 meter mogelijk, waardoor grote open ruimtes worden gecreëerd zonder tussenliggende kolommen.
Materialen en productie
Deze vloeren worden gemaakt van hogesterktebeton van klasse C50/60 of C45/55, met voorspanstaal van type Y1860S7. Elke kanaalplaat heeft een doorsnede met langsopeningen om het eigen gewicht te verminderen. Het productieproces vindt plaats op spanbanen met een lengte tot 150 meter, waar holle vloerplaten volgens een continue methode worden gevormd. Vervolgens wordt voorspanning toegepast met pezen tot 1860 MPa en het beton wordt verdicht met hoogfrequente trilmotoren voor een homogene materiaalstructuur.
Geprefabriceerde kanaalplaatvloeren leveren aanzienlijke voordelen: betere sterkteparameters dan traditionele, in het werk gestorte vloeren, productie onder gecontroleerde halcondities en een minimale w/c-verhouding. De gootsystemen verminderen het dode gewicht van de vloer tot circa 40% terwijl het draagvermogen behouden blijft. Standaarddiktes variëren van 150 tot 500 mm, waardoor overspanningen tot 20 meter mogelijk zijn en de vloer uitstekende akoestische en thermische isolatie biedt.
Voorspan en wapening
Voorspanwapening bestaat uit zevenstrengs Y1860S7 met diameter 9,5 tot 15,7 mm. Het aantal pezen per plaat wordt bepaald door statische berekeningen. De kanaalplaatvloeren worden voorzien van technische documentatie met draagparameters en toegestane belastingen. Voorspanning voorkomt doorbuiging en scheurvorming onder bedrijfsbelastingen, waardoor de geometrie gedurende de levensduur behouden blijft.
Nadelen en ontwerp overwegingen
Hoewel kanaalplaatvloeren veel voordelen bieden, kennen ze nadelen ten opzichte van breedplaatvloeren: minder vormvrijheid en alleen lineaire ondersteuning (langs balken of wanden). Leidingen brengen extra voorzieningen met zich mee en er zijn naden tussen platen die doorgaans afgewerkt moeten worden. Naden kunnen bij afwezigheid van kanaaldeksels leiden tot water- en vorstproblemen in de kanalen tijdens transport en bouw, vandaar het belang van kanaaldeksels en luchtdichte afdichtingen. Uitsparingen dienen vooraf afgestemd te worden met de leverancier om scheurvorming en sterkteverlies te voorkomen. Thermische isolatie bij begane grondvloeren bestaat vaak uit isolatiemateriaal aan de onderzijde; druklagen kunnen extra constructieve bijdrage leveren aan stabiliteit.
Brand- en geluidsisolatie
Betonnen kanaalplaatvloeren kennen een brandwerendheidsklasse van REI60 tot REI240, afhankelijk van de dikte. De massieve structuur vormt een effectieve barrière tegen vuurverspreiding tussen verdiepingen. Geluidsisolatie wordt gestimuleerd door het eigen gewicht van het beton en kan verder worden verbeterd door toepassing van een zwevende dekvloer of geluidsabsorberend materiaal in de holle kanalen.
Toepassingen en voordelen
- Grote overspanningen en hoge belastingen: ideaal voor industriële hallen en parkeergarages door voorspanningstechnologie en holle kern.
- Snelheid van montage: prefab elementen worden op de bouwplaats geplaatst, waardoor bouwtijd met 60-70% kan worden verkort. Bekisting en ter plaatse storten zijn grotendeels overbodig.
- Licht gewicht: holle kanalen verminderen gewicht en dragen bij aan lagere funderings- en hijskosten.
- Thermische en akoestische isolatie: holle ruimtes kunnen gevuld worden met isolatiematerialen; EPS-bekleding bij begane grondvloeren draagt bij aan RC-waardes.
- Levensduur en duurzaamheid: minimale onderhoudskosten door hoogwaardige materialen en prefab productie; mogelijk 50-100 jaar levensduur bij correcte uitvoering.
Technische parameters en normen

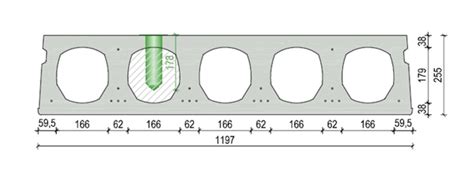

Kanaalplaatvloeren worden vervaardigd volgens EN 1168 voor voorgespannen prefab elementen. De standaard betonklasse is C50/60 met een karakteristieke druksterkte van 60 MPa. De sterkteparameters variëren doorgaans van 3,5 tot 10,0 kN/m². Brandwerendheid varieert met dikte van REI60 tot REI240. Warmteoverdrachtcoëfficiënt (U-waarde) ligt meestal tussen 0,90 en 2,50 W/m²K. De voorspanwapening bestaat uit Y1860S7-strengen met diameters van 9,5; 12,5 of 15,7 mm en individuele strengkrachten van 100-280 kN. De standaardmodulaire breedtes zijn 600, 1200 en 2400 mm; typische diktes 150, 200, 220, 265, 320, 400 en 500 mm; lengtes maximaal tot circa 20 meter. Draagvermogen en stijfheden zijn afhankelijk van ontwerp en overspanning.
Kosten en prijsontwikkeling
Prijzen van kanaalplaatvloeren worden bepaald door dikte, lengte en vloerbelastingklasse, inclusief transport en installatiediensten. In 2024 en 2025 werd prijsstabiliteit waargenomen met variaties op basis van projectgrootte, complexiteit en leveringsschema. Materiaalkosten vormen doorgaans 55-65% van de totaalkosten, met extra kosten voor maatwerk, gaten, certificering en transport. Voor grotere opdrachten kunnen volumekortingen gelden, en de totale kosten per m² blijven vaak concurrerend ten opzichte van monolithische vloeren wanneer rekening wordt gehouden met arbeid en de verkorte bouwtijd.
Installatie en oplevering
Het leggen van kanaalplaatvloeren gebeurt met zware kranen; prefab elementen worden zonder bekisting geplaatst en naad opgelost. Na plaatsing worden voegen afgedicht en zo nodig een druklaag aangebracht voor extra stabiliteit. Voor begane grondvloeren met isolatie en infrastructuur kan een druklaag de functionele stabiliteit verhogen. De onderzijde is doorgaans glad, wat direct schilderwerk mogelijk maakt. Kanaalplaatvloeren zijn geschikt voor dak-, verdiepings- en begane grondtoepassingen, en kunnen ook in BIM-modellen opgenomen worden.
Geisoleerde Kanaalplaatvloer
Casestudie en actuele innovaties
Nieuwere ontwikkelingen komen onder meer in de vorm van kanaalbreedplaatvloeren, een combinatie van kanaalplaat- en breedplaatprincipes. Dit systeem werd getest in een proefproject en is gericht op seriematige woningbouw met een kist-achtige constructie die kanalen laat aansluiten op installaties. De kanaalbreedplaat maakt gebruik van een druklaag en losse elementen die met behulp van corrosiebestendige kegels tegen elkaar worden geschroefd, met een maximale afmeting van 3500 x 6200 mm en 30 cm vloerdikte. Topvloerplaten worden na installatie geplaatst en de constructie blijft droog opgebouwd.
Belangrijke hulpmiddelen en referenties
Documentatie en bouwdetails - kanaalplaatvloer (bouwtekeningen en productbladen) - inclusief installatierichtlijnen, berekeningen en ontwerpregels voor appartementenvloeren en leidingvloeren - zijn beschikbaar via diverse leveranciers zoals VBI, Olbecon en DeHoop-Pekso. Er zijn ook bronnen die luchtdicht bouwen met kanaalplaatvloeren bespreken en opties voor dringende luchtdichtheid en thermische afsluiting toelichten.
Praktische rubriek: afmetingen en massa
Kanaalplaatvloeren kennen modulair brede plateaus van 600, 1200 of 2400 mm. Typische diktes variëren tussen 150 en 500 mm; lengtes tot circa 20 meter zijn mogelijk. Het eenheidsgewicht varieert van ongeveer 230 kg/m² bij 150 mm tot 475 kg/m² bij 500 mm. Maximale lengtes en afmetingen zijn projectafhankelijk en worden aangepast aan de constructieve eisen.
