Betonnen vloeren vormen een veelzijdige categorie binnen constructieve bouwsystemen, met verschillende typen en opbouwmethoden die elkaar wederzijds aanvullen en soms overlappen. In dit artikel combineren we de relevante informatie uit het beschikbare draft om een zo volledig mogelijk beeld te schetsen van de opbouw, detaillering en uitvoering van betonnen vloerconstructies en systeemvloeren.
Soorten betonnen vloeren en hun kenmerken
Betonvloeren worden geheel in het werk gestort of gedeeltelijk voorgespannen als prefab-elementen aangeleverd en in het werk aan elkaar verbonden. De vloeren hebben een relatief hoog eigen gewicht maar bieden ontwerpvrijheid door grote overspanningen; ze zijn geschikt voor zowel begane grond- als verdiepingsvloeren.
Cellenbetonvloeren worden als geprefabriceerde platen van gewapend cellenbeton aangevoerd en hebben dichter gewicht en lagere sterkte, maar hogere warmte-isolatie dan betonvloeren. Keramische vloeren (holle baksteenvloeren) worden deels als prefab-elementen aangeleverd en hebben een laag eigen gewicht met minimale krimp.
Houten vloeren kunnen in het werk worden samengesteld of gedeeltelijk als prefab-elementen worden aangeleverd en hebben een laag gewicht maar lagere stijfheid dan betonvloeren. Stalen vloeren komen voor als prefab-elementen en worden in het werk mechanisch bevestigd, met voordelen zoals laag gewicht en grote overspanningen.
Constructievloeren volgens toepassing en bouwmethode
Naar toepassing onderscheiden we begane grondvloeren (vrijdragend of op vaste ondergrond) en verdiepingsvloeren (scheidingsvloer tussen bouwlagen). Naar fabricagewijze zijn vloeren in het werk gestort of geprefabriceerde vloerelementen. Systemvloeren kunnen verder worden onderverdeeld in combinaties zoals combinatievloeren, bekistingsplaatvloeren en balkenvloeren, waaronder ribben-, cassette- en TT-vloeren.
- Combinatievloeren: geprefabriceerde liggers gecombineerd met vulelementen, vaak als zelfdragende systemen.
- Balkenvloeren: geprefabriceerde betonnen balken met een druklaag als vloerafwerking.
- Ribbenvloeren: geprefabrigeerde ribbenplaten met langs- en dwarsribben en vaak een geïsoleerde uitvoering.
- TT-vloeren: TT-platen met twee hoge ribben die de constructieve sterkte geven en overspanningen tot grote lengten mogelijk maken.

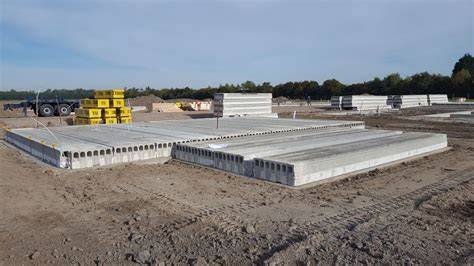

- Kanaalplaatvloeren: platen met langs- en dwarskanalen, vaak voorgespannen wapening en geen druklaag nodig.
- Staalplaatbetonvloeren: geprofileerde staalplaten met beton erover; samenwerking tussen staal en beton draagt bij aan constructieve werking.
Opbouw en detailering van hoofd- en systeemvloeren
De opbouw van constructievloeren en systeemvloeren kent verschillende stappen en elementen, afhankelijk van of het een in het werk gestorte vloer betreft of een prefab systeemvloer. Voor een ononderbroken werking is samenwerking tussen ontwerp, engineering en uitvoering cruciaal, met duidelijke taakverdeling tussen opdrachtgever, aannemer en prefab-betonleverancier.
In-het-werk gestorte vloeren worden gevormd door het storten van betonmortel op bekisting die tijdelijk of blijvend kan zijn. Voorbeelden zijn gietbouwvloeren, gewapende betonvloeren en nagespannen betonvloeren, soms voorzien van ribben, cassetten of andere versterkingen.
Systeemvloeren bestaan uit verschillende bouwonderdelen zoals liggers en vulelementen; het beslag en de druklaag zorgen voor de gewenste constructieve dikte. Een voorbeeld is de combinatievloer met betonnen liggers en lichtelementen (broodjesvloer), waarbij de vulelementen tussen liggers worden geplaatst en vervolgens een druklaag wordt aangebracht.
Detailering per vloertype
Staalplaatbetonvloeren (SB-vloeren) combineren een geprofileerde staalplaat met betonmortel; de staalplaat fungeert als bekisting en levert ook trekweerstand, terwijl het beton de druk versterkt. Zwaluwstaartvloeren bestaan uit zwaluwstaartgewalste staalplaten die als bekisting en wapening fungeren, met fijn grindbeton als toplaag.
Houten balklaagvloeren bestaan uit houten balken met vloerdelen of multiplexbeplating; platformvloeren bestaan uit prefab houten elementen die in het werk naast elkaar liggen en bevestigd worden door nagels en lijm. Stalen balklaagvloeren bestaan uit stalen balken en roostervloeren; bij staalplaatvloeren ligt een vlakke afwerklaag boven een geprofileerde staalplaat.
Overige elementen en randvoorwaarden
Toepassing en ontwerpkeuzes hangen af van overspanning, geluid, bouwhoogte, gewicht, isolatie, sparingen en voorzieningen. Een monoliet afgewerkte betonvloer ontstaat wanneer ter plaatse gestorte vloeren direct kunnen worden afgewerkt, terwijl andere typen naplaatsing van een afwerkvloer vragen.
Prestaties van constructievloeren en systeemvloeren omvatten functionele bruikbaarheid zoals overspanning, akoestiek, thermische isolatie en draagkracht, evenals uitvoeringsaspecten zoals ontwerp, productie, montage en logistiek. Prefab-beton vereist duidelijke contractuele afspraken, coördinatie tussen partijen en goede informatie-uitwisseling om faalkosten te voorkomen.
Economische en praktische overwegingen
Prefab beton biedt voordelen zoals korte bouwtijden, eenvoudige uitvoering van complexe vormen (door het gebruik van staalplaatbetonvloeren of stalen vloeren), en de mogelijkheid om sparingen achteraf te realiseren. Ook kan het achterwege laten van een plafondafwerking door vlakke onderzijden van sommige vloeren worden benut, en het gebruik van monoliet afgewerkte vloeren kan de afwerkstappen beperken.
Vloeren met een hoger isolatieniveau (kanaalplaatvloeren met geïsoleerde onderzijden) dragen bij aan energiebesparing, terwijl gebalanceerde gewichtsoverwegingen en overspanningen het ontwerp en de uitvoering beïnvloeden. Het toepassen van reflectiefolie bij vloeren met vloerverwarming is een gangbare praktijk om warmte- en energiebalans te optimaliseren.
Engineering en verantwoordelijkheden
De engineering van constructieonderdelen in staal, hout en geprefabriceerd beton wordt steeds vaker uitgevoerd door gespecialiseerde ingenieursbureaus. Het Compendium Aanpak Constructieve Veiligheid beschrijft vijf rollen: ontwerpend constructeur, coördinerend constructeur, hoofdconstructeur, deelconstructeur en engineeringscoördinator. Het is essentieel dat rolverdeling bij aanvang van een project vastligt en dat contractuele afspraken hierover duidelijk zijn vastgelegd.
De opdrachtgever speelt een regisserende rol en moet zorgen voor afstemming tussen ontwerp en uitvoering, zodat de certificaathouder afspraken kan maken over tekeningen en berekeningen. Bij grootschalige prefabprojecten kan de deelconstructeur de hoofddraagconstructie herontwerpen naar prefab-conforme oplossingen in samenspraak met de aannemer en opdrachtgever.
Technische samenvatting: opbouwschema's en overspanningen
De maximaal haalbare overspanning wordt bepaald door het vloertype en de mate van wapening. Voorbeelden uit de praktijk tonen dat voorgespannen elementen grotere overspanningen mogelijk maken, terwijl prefab vloerplaten en kanaalplaatvloeren snelle bouwtempo’s toelaten. Een typische basisopbouw bestaat uit: betonmortel, bekisting of liggers, en een afwerklaag waar nodig.
| Materiaal | Vloerdikte (mm) | Overspanning (m) | Gewicht (kN/m2) |
|---|---|---|---|
| Beton in het werk gestort | 120 - 350 | 5 - 8 | 20 |
| Cellenbeton | 150 - 300 | 3 - 6 | 5 - 6 |
| Keramisch | 130 - 310 | 2 - 5 | 1.9 - 4.2 |
| Hout | 150 - 340 | 4 - 8 | 0.1 - 0.4 |
| Staal | 150 - 250 | 3 - 5 | 1.1 - 2.9 |
Afwerking en onderhoud
Op oppervlakken kan een direct bruikbare slijtlaag ontstaan bij storten en afwerking; overige vloeren krijgen meestal een afwerklaag na plaatsing. Voor vloeren met vloerverwarming kan extra aandacht voor verwarmingsspeficaties en wapening nodig zijn. Het proces van vlinderen en impregneren zorgt voor een duurzame afwerking en langere levensduur van de vloer.
