BIM-modellering die kostbare bouwfouten voorkomtBouwfouten ontdekken tijdens de uitvoering? Dat kost tijd én geld. Met BIM-modellering zie je al in de werkvoorbereidingsfase waar verschillende disciplines elkaar in de weg zitten. Het resultaat: minder verrassingen op de bouwplaats, betere samenwerking in de keten en een kwalitatief hoogwaardig eindresultaat.
Bij BimBuildings zetten we jouw ontwerp om naar een compleet, gecoördineerd 3D BIM-model. De voordelen van BIM-modellering✅ Voorkom kostbare bouwfoutenDoor clashdetectie zie je direct waar constructie-elementen, leidingen en installaties conflicteren. Problemen los je vooraf op in het model, niet achteraf op de bouwplaats.✅ Kortere doorlooptijdEen gedetailleerd BIM-model geeft duidelijkheid over hoeveelheden, aansluitdetails en constructieve oplossingen. Dat versnelt de uitvoering.✅ Betere ketensamenwerkingAlle disciplines werken in één gecoördineerd model. Van constructeur tot installateur: iedereen heeft toegang tot actuele, eenduidige informatie.✅ Betrouwbare kostenramingen en planningHet BIM-model vormt de directe basis voor calculaties, uitrekstaten en planningen. Geen verrassingen achteraf.✅ Communicatie zonder misverstandenEen 3D-model communiceert duidelijker dan 2D-tekeningen. Van ontwerp naar uitvoering: zo werken wij
BimBuildings zet jouw architectonisch ontwerp om naar een gedetailleerd, gecoördineerd BIM-model. 1. We analyseren het ontwerp en bepalen samen de gewenste detailniveaus. Welke informatie moet het model bevatten? Hoe gedetailleerd tekenen we installaties uit? En wat is de planning? 2. Onze BIM-engineers bouwen het volledige model met oog voor constructieve details, maakbaarheid en bouwfysische eigenschappen. We werken met hoogwaardige templates en bibliotheken voor consistente kwaliteit. 3. We combineren aspectmodellen van verschillende disciplines (constructie, installaties, architectuur) en voeren clashdetectie uit. Conflicten tussen elementen lossen we op door nauw samen te werken met alle betrokken partijen. 4. Het uiteindelijke model wordt de basis voor werktekeningen, calculaties, planningen en uitvoering.
Het eindresultaat is een model waarin alle informatie is opgenomen die de aannemer, installateur en andere uitvoerende partijen nodig hebben. “BimBuildings tekent niet alleen, maar zorgt ook dat het model op de juiste manier gebouwd wordt.
Toepassingsgebieden en sectoren
Utiliteitsbouw: van kantoren tot industriële complexen. Bij utiliteitsbouw zijn de investeringen groot en de installatietechniek complex. Woningbouw: seriematig én unieke projecten. Of het nu gaat om een vrijstaande villa of seriematige woningbouw: BimBuildings werkt aan modellen die al in de werkvoorbereiding zorgen voor een optimaal eindresultaat. Door aspectmodellen te clashen wordt vroeg in het proces duidelijk waar mogelijkheden en beperkingen zich voordoen.
Bij woningbouw zijn communicatie en detaillering cruciaal. BIM-management en coördinatie. Een BIM-project slaagt of faalt bij de juiste coördinatie tussen alle betrokken partijen. BimBuildings biedt niet alleen modellering, maar ook complete BIM-management trajecten.
BIM-management in praktijk
Wat houdt BIM-management in? Als BIM-manager ontzorgen we de opdrachtgever door te werken vanuit een goed gefundeerde uitgangspositie: BIM-protocol en afspraken. We leggen eisen en afspraken vast in het BIM-protocol volgens ILS (Informatie Leverings Specificatie) en NLSFB-codering. Zo weet iedereen wat er verwacht wordt. BIM-uitvoeringsplan (BUP). We stellen een BIM-uitvoeringsplan op en implementeren dit binnen het projectteam. Het BUP beschrijft wie wat modeleert, wanneer modellen worden uitgewisseld en hoe coördinatie plaatsvindt. Clashdetectie en oplossingen. BIM-management gaat verder dan alleen het clashen van aspectmodellen. Als er conflicten uit de clashdetectie komen, zorgen we voor de juiste oplossing en coördinatie tussen disciplines. Procesmanagement. We beheren het BIM-proces en zorgen dat werkzaamheden door de juiste partij binnen de samenwerking worden opgepakt en opgelost. Door effectief te communiceren bouwen we samen aan een maximaal resultaat.
3D-scanning en bestaande bouw
3D scanning als startpunt voor BIM. Werk je aan een bestaand gebouw zonder actuele tekeningen? Met 3D scanning brengen we de huidige situatie nauwkeurig in kaart. De pointcloud vormt vervolgens de basis voor het BIM-model. Van scan naar BIM-model: 3D scanning van het bestaande gebouw; Verwerking tot hoogwaardige pointcloud; Modelleren in Revit op basis van de scan; Verrijken met bouwtechnische informatie. Dit proces verkort de doorlooptijd enorm bij renovatie, verbouwing of transformatie. Geen wekenlang handmatig opmeten, maar binnen enkele uren een compleet beeld van de situatie.
Meer weten over 3D scanning? Bouwkundige expertise. Onze modelleurs zijn niet alleen Revit-specialisten, maar hebben ook brede bouwkundige kennis. We denken mee over constructieve details, maakbaarheid en bouwfysica. Dat maakt onze modellen niet alleen technisch correct, maar ook praktisch uitvoerbaar.
Open standaarden en samenwerking

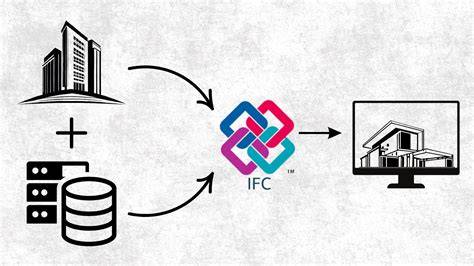

Autodesk Revit is een essentiële tool binnen de AEC Collection en wordt beschouwd als de leidende software voor het creëren van gedetailleerde en informatie-rijke 3D-modellen. Met Navisworks kun je vervolgens de BIM-modellen coördineren en visualiseren. Open standaarden zoals IFC zorgen voor interoperabiliteit: Open BIM maakt samenwerking mogelijk ongeacht gebruikte software, terwijl Closed BIM dat niet doet. BIM draait om samenwerking en informatie-uitwisseling tussen architecten, ingenieurs, aannemers en fabrikanten.
In de praktijk zijn er van oudere gebouwen vaak geen exacte archieftekeningen beschikbaar. PelserHartman kiest voor het inmeten met 3D-scans en het gebruiken van een ILS-BT voor de materiaaleisen. Een BIM-model van een bestaande situatie is vaak een schematisering van de werkelijkheid, waarbij detailniveau en precisie afhankelijk zijn van toekomstige ingrepen en benodigde analyses. Een vlakanalyse of laserscan kan nodig zijn voor exacte metingen bij specifieke vraagstukken zoals verzakkingen of schuinten.
Voordelen en toekomst van BIM
BIM heeft veel meerwaarde voor bouwprojecten van verschillende omvang. Voor een efficiënt BIM-proces is het handig om van tevoren een BIM-protocol op te stellen. In de BIM Basis ILS staan afspraken en open formaten zoals IFC centraal. Een BIM Uitvoeringsplan (BUP) en duidelijke rollen (BIM Manager, BIM-regisseur, BIM-Coördinator, BIM-modelleur) zijn essentieel voor succes. Het gebruik van cloudgebaseerde oplossingen zoals Autodesk Construction Cloud biedt real-time samenwerking, versiebeheer en documentbeheer.
BIM maakt processen inzichtelijk, sneller, efficiënter en beter beheersbaar. Doordat iedereen vanuit één centraal 3D-model werkt, is alle informatie op één plek verzameld. Dit zorgt voor consistentie in alle tekeningen en gegevens. Hierdoor voorkom je onnodig zoekwerk en verbetert de ketencommunicatie. BIM reduceert faalkosten door vroegtijdige detectie van clashes en betere afstemming tussen disciplines. Open BIM bevordert samenwerking, terwijl het gebruik van IFC interoperabiliteit garandeert.
Implementatie en stappenplan
Stel stap voor stap een plan op: Stap 1. Begin met 3D-modelleren; stap 2. Werk grof naar fijn en voeg detail toe naarmate het ontwerp vorm krijgt; stap 3. Gebruik IFC voor uitwisseling; Stap 4. Maak gebruik van BIMcloud voor samenwerking en bouwplaatscommunicatie; Stap 5. Laat aspectmodellen door disciplines verzorgen en importeer ze terug voor afstemming. Met Model Compare en Collision Detection kun je wijzigingen en clashes bijhouden. Voor geavanceerde validatie kan BIMcollab Zoom van KUBUS helpen.
Nog even kort de voordelen van BIM op een rij: betere samenwerking, snellere gegevensuitwisseling, informatie makkelijk uitleesbaar, minder fouten tijdens modelleren, minder faalkosten. Kortom: door te investeren in BIM ben je optimaal uitgerust om succesvol te zijn in onze steeds veranderende industrie.
Dus waar wacht je op?
