Sta je op het punt om zelf een dakdoorvoer te monteren, maar weet je niet precies waar te beginnen? Geen zorgen, in deze blog onthullen we alle benodigde onderdelen om dit project succesvol te voltooien. Van bevestigingsmaterialen en afdichtingsmaterialen tot ventilatiebuizen en (mechanische) ventilatiesystemen. We laten je zien welke onderdelen je nodig hebt voor een perfect gemonteerde dakdoorvoer en geven je graag praktische tips en trics. Uiteraard ben je bij Ventilatieland op het juiste adres voor een geschikte dakdoorvoer, in verschillende groottes en voor iedere situatie. Of het nou gaat om een dakdoorvoer voor mechanische ventilatie, een wtw of voor een afzuigkap. Bij ons zit je goed!
Basisconcept en toepassingen
Een dakdoorvoer Dakdoorvoeren vormen de verbinding tussen binnen- en buitenzijde van het dak en zorgen voor optimale ventilatie van (vochtige) ruimtes. Ze zijn geschikt voor platte en hellende daken en leverbaar in geïsoleerde en ongeïsoleerde uitvoering. Dankzij het design worden ze esthetisch geïntegreerd in het dak. Een waterdichte afdichting rondom de dakdoorvoer voorkomt lekkages. Afhankelijk van het type dak en dakdoorvoer gebruik je afdichtingskit, dakfolie of loodslabben. Een luchtdichte dakdoorvoer (zoals een horizontale dakdoorvoer), wordt zo geïnstalleerd dat de luchtdichtheid van het dak behouden blijft, bijvoorbeeld bij een ventilatiepijp of rookgasafvoer. Dit voorkomt energieverlies en behoudt de isolatiewaarde. Spirobuizen worden gebruikt voor de aan- en afvoer van lucht en zijn dankzij gegalvaniseerd metaal duurzaam en geschikt voor elk ventilatiesysteem. Ze zijn verkrijgbaar in diverse maten en lengtes (1 en 1,5 meter). De hulpstukken met SAFE rubberen verbinding garanderen luchtdichtheidsklasse D (ATC 2), waardoor extra bevestigingsmateriaal niet nodig is.
Het installeren van een WTW-systeem is een belangrijke stap in de richting van een energiezuinig en gezond binnenklimaat. Het systeem zorgt voor een continue toevoer van frisse lucht en minimaliseert warmteverlies, wat resulteert in een verhoogde energie-efficiëntie en lagere energiekosten. Daarnaast draagt het bij aan het verminderen van vochtproblemen en het creëren van een comfortabelere leefomgeving. Overweeg je om een WTW-systeem zelf te installeren? Thermoduct Thermoduct is een geïsoleerde spirobuis van hoogwaardig gegalvaniseerd staal, geproduceerd door Econox. Dankzij de thermische isolatielaag gaat er nauwelijks warmte verloren in de ventilatielucht (WTW), wordt geluid gedempt en ontstaat er geen condens in de afvoer naar buiten. Extra isoleren of afplakken is niet nodig door de Safe-verbinding en dampdichte sluitbanden. Dit maakt Thermoduct een kant-en-klare, kostenbesparende oplossing met korte installatietijd.
Materiaalkeuzes en onderdelen
Een flexibele slang is gemakkelijker te plaatsen dan starre kanalen, omdat ze in moeilijkere hoeken van de ruimte passen. Deze flexibele kanalen kunnen gemakkelijk worden bevestigd aan ronde en ovale verbindingsstukken van een ventilatiesysteem. Dit hangt af van de situatie. Een polyester/aluminium slang is voldoende bij een korte aansluiting binnen een verwarmde ruimte zonder grote temperatuurverschillen. Loopt het ventilatiekanaal door een koude zolder of andere onverwarmde ruimte, dan is een geïsoleerde flexibele slang aan te raden om condensvorming, warmteverlies en geluidsproblemen te voorkomen. Een ventilatieventiel is een afsluitdop voor ventilatiekanalen en regelt het gecontroleerd aan- of afzuigen van lucht. Veel modellen zijn instelbaar voor optimale luchtcapaciteit. In de categorie bevestiging en beugels vind je diverse hoogwaardige bevestigingsmaterialen voor de montage van een ventilatiekanaal, ventilatiebuis of compleet ventilatiesysteem.
Bij het plaatsen van een dakdoorvoer moet rekening worden gehouden met de eisen uit het Besluit bouwwerken leefomgeving (Bbl, voorheen Bouwbesluit). Deze regelgeving is opgesteld om geurhinder, terugslag van vervuilde lucht en gezondheidsrisico’s te voorkomen. Een dakdoorvoer moet daarom zodanig worden gepositioneerd dat afgevoerde lucht niet opnieuw wordt aangezogen via ramen, ventilatieroosters of een WTW-aanzuigpunt. Daarnaast moet voldoende afstand worden gehouden tot de gevel, dakrand en eventuele andere dakdoorvoeren. Dit is vooral belangrijk wanneer er zowel een toevoer- als afvoerkanaal op het dak aanwezig is. Een onjuiste plaatsing kan leiden tot prestatieverlies van het ventilatiesysteem of ongewenste verspreiding van kooklucht, vocht of rook. De exacte minimale afstanden zijn afhankelijk van de situatie, zoals het type woning, de dakvorm en het toegepaste ventilatiesysteem. Bij Ventilatieland vind je alles wat je zoekt voor het plaatsen of vervangen van een dakdoorvoer!
Installatie en onderhoud
Wil je een bestaande dakdoorvoer vervangen of opnieuw installeren? Dan is het belangrijk om deze eerst zorgvuldig los te maken, zodat je de dakbedekking niet beschadigt. Begin aan de binnenzijde met het loskoppelen en verwijderen van het ventilatiekanaal. Vervolgens kun je de dakdoorvoer aan de buitenzijde demonteren door de bevestiging los te schroeven en de waterdichte afwerking - zoals loodslab(ben), dakfolie of kit - voorzichtig los te snijden. Controleer daarna of de sparing in het dak nog in goede staat is. Eventuele beschadigingen moeten eerst worden hersteld voordat je de nieuwe dakdoorvoer gaat plaatsen. Bij het monteren en installeren is het belangrijk om de doorvoer correct aan te sluiten op het ventilatiekanaal en deze goed af te dichten, zodat het geheel weer volledig waterdicht en luchtdicht is. Denk hierbij aan het zorgvuldig afdichten rondom de doorvoer en het stevig bevestigen op het dak. Of je nu een dakdoorvoer wilt vervangen, dichtmaken of opnieuw wilt maken en aansluiten: een correcte montage voorkomt lekkages, warmteverlies en ventilatieproblemen.
Bij het aansluiten van een afzuigkap of mechanische ventilatie (MV) op een dakdoorvoer bestaat de opbouw in de basis vrijwel altijd uit drie onderdelen: de ventilator of afzuigunit, een (geïsoleerde) flexibele slang en de dakdoorvoer zelf. De ventilator voert de lucht af via de slang, die vervolgens wordt aangesloten op de dakdoorvoer om de lucht veilig naar buiten te leiden. Bij Ventilatieland vinden we het belangrijk dat we altijd goed bereikbaar zijn en jouw vragen zo snel mogelijk kunnen beantwoorden. Een dakdoorvoer is nodig zodra een leiding, kabel of technische voorziening door de dakconstructie moet worden gevoerd. Dat komt voor in uiteenlopende sectoren en toepassingen. Door middel van onze productconfigurator kunt u zelf eenvoudig in een enkele stappen producten samenstellen: Kies het benodigde product zoals een enkelwandige of dubbelwandige dakdoorvoer met harde plakplaat. Of kies voor een kabeldoorvoer of ontluchter. Maak een keuze uit de door u toegepaste folie zoals PVC, TPO of EPDM. Kies ook de folie waarvan op het dak gebruik gemaakt wordt, zodat wij het best passende product kunnen leveren. Kies de folie waarvan op het dak gebruikt wordt, zodat wij het best passende product kunnen leveren. Twijfelt u over welke materialen wel of niet met elkaar te combineren zijn? Neem dan contact met ons op. Door onze kennis en ervaring kunnen we u precies vertellen welke kunststof bij welke dakbedekking past.
Niet iedere situatie vraagt om dezelfde oplossing. Afhankelijk van het type dak en de toepassing zijn verschillende uitvoeringen beschikbaar. Bij hellende daken wordt de doorvoer geïntegreerd in de dakbedekking, bijvoorbeeld tussen dakpannen of andere dakmaterialen. De constructie en afdichtingsmethode verschillen hierbij van toepassingen op platte daken. BlogEen platdak ontluchting lijkt op het eerste gezicht een eenvoudig onderdeel, maar in de praktijk bepaalt de juiste plaatsing het verschil tussen een probleemloze installatie en terugkerende klachten - zoals lekkage, condens of geurhinder. In deze blog leggen we stap voor stap uit hoe je een platdak ontluchting correct plaatst, inclusief de keuzes die daarbij komen kijken.
Montageplan en stappen
Stap 1 De situatie en werking bepalen Voor je begint met monteren, is het belangrijk om te weten waarvoor de ontluchting dient. De werking bepaalt het type dakdoorvoer en eventuele kap. ToepassingAandachtspunt RioolontluchtingVrije doorstroming, geen terugslag Mechanische ventilatieGecontroleerde luchtstroom, bescherming regen & wind, condensbeheersing💡 Let op: Condensvorming speelt een grote rol bij warme en vochtige afvoerlucht die in aanraking komt met koude buitenlucht. Houd hier rekening mee bij de productkeuze.

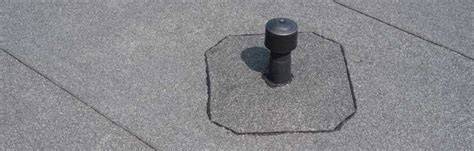

Stap 2 De juiste platdak dakdoorvoer kiezen Bij een plat dak wordt vrijwel altijd gekozen voor een dakdoorvoer met plakplaat. Deze plakplaat verwerk je in de dakbedekking zodat het een geheel wordt. Zorg dat het materiaal overeenkomt met de dakbedekking - bitumen of EPDM. Sluit aan op de aangesloten buis of leiding. Een verkeerde diameter geeft drukverlies of geluidsproblemen. Raadpleeg de productspecificaties van de ventilatie-unit. Zie specs ventilatie-unit Moet overeenkomen met de dakbedekking. Bitumen bij bitumendak, EPDM bij EPDM-dak. EPDMGeschikt bij weinig temperatuurverschil, zoals bij rioolontluchting. BasistoepassingenBij warme en vochtige afvoerlucht (mechanische ventilatie) vrijwel altijd noodzakelijk. Geïsoleerd⚠️ Twijfel je over condensvorming? Kies dan altijd voor een dubbelwandige ontluchting. Dit voorkomt klachten achteraf en is in de praktijk vrijwel altijd de veiligste keuze.
Stap 3 De positie op het dak bepalen De plaats van de ontluchting heeft invloed op zowel de werking als de duurzaamheid. Houd voldoende afstand tot dakranden, opstanden en andere doorvoeren om waterophoping en turbulentie te voorkomen. Houd ook rekening met de luchtstroming rondom het gebouw, zodat afgevoerde lucht niet direct weer wordt aangezogen.NieuwbouwMeer vrijheid om de optimale positie te kiezen. Houd rekening met dakranden en luchtstroming.RenovatieBestaande doorvoeren worden vaak hergebruikt. Controleer of de positie nog voldoet aan de huidige eisen.
Stap 4 - Montage en waterdichte aansluiting Bij het plaatsen staat de waterdichte aansluiting centraal. De plakplaat wordt zorgvuldig in de dakbedekking verwerkt - afhankelijk van het type door verlijmen of lassen. Zorg voor de juiste aansluitproducten zodat de overgang volledig gesloten is en geen spanning bevat.Ondergrond schoon, droog en egaal maken. Primer aanbrengen voor hechting. Banen op maat snijden en met brander overlappend verwerken. PrimerFolie in één stuk of grote banen, minimale naadkans. Volledig verlijmd met contactlijm of bodemlijm. De dakdoorvoer zorgt ervoor dat schadelijke dampen uit uw woning afgevoerd kunnen worden. Het wordt aangesloten op het rookkanaal van verschillende soorten kachels. Een dakdoorvoer in een plat dak plaatsen is dus van levensbelang. Want iedereen is er natuurlijk van op de hoogte dat koolstofmonoxide dodelijk is. Het is van belang dat het waterdicht afgewerkt wordt. Anders kunnen er lekkages ontstaan.
Als aanvullende zorg kunt u kiezen voor bijkomende systemen en dienstverleners. Onze diensten zijn niet begrensd met het installeren van een dakdoorvoer voor een bitumen plat dak. Bij een dakdoorvoer kunt u al gauw denken aan een speciaal soort dakpan, waarbinnen een dubbelwandige pijp aangebracht is. Het is zelfs mogelijk om de set zelf te monteren in uw veranda dak. Wel is daarbij enige ervaring bij geboden, dus we raden het aan om het alleen zelf te doen als u ook daadwerkelijk weet wat u doet. Het zelf plaatsen van een dakdoorvoer in een plat dak van bitumen kan uiteraard gedaan worden. Wel adviseren wij u dat u hier wel de nodige kennis en ervaring voor nodig heeft. Daarnaast is ook het beschikken over de juiste materialen en gereedschappen een vereiste.
Weeg goed af waar u de dakdoorvoer wilt bevestigen eerst, dus u zou moeten kijken naar een geschikte plek op uw dak, omdat er uiteraard een gat in het dak moet komen. Afhankelijk van de diameter van de dakdoorvoer zelf, moet de diameter van de gat zelf minimaal 20 centimeter bedragen. De plakplaat van de dakdoorvoer kan vervolgens gemonteerd worden op de door u vastgestelde plek uit stap 1. Om ervoor te zorgen dat uw dak waterdicht is, kunt u vervolgens de plakplaat bedekken met een bitumen dakbedekking. U kunt nu de stormkraag over de pijp schuiven. Check daarbij hoe de pijl gericht is op de dubbelwandige pijp. Vevolgens is het belangrijk dat de klemband aan de stormkraag vastgedraaid wordt en dat het wordt bevestigd aan de pijp, meestal kunt u dit doen door het simpelweg vast te kitten. Om te voorkomen dat er ruimte tussen de pijp en de plakplaat overblijft, is het verstandig om een steenwol te gebruiken. Eventuele ruimte kan anders er bijvoorbeeld toe leiden dat er hemelwater door het dak komt of dat er ongedierte de woning binnendringen. De verdiepingsondersteuning kunt u daarna op de pijp aansluiten en aan het plafond bevestigen met behulp van schroeven. De één na laatste stap van dit stappenplan betreft de montage van het onderaansluitstuk. Het is als laatste belangrijk dat u de plek goed schoonmaakt en er geen materialen nog los liggen. Heeft u geprobeerd om zelf een dakdoorvoer in een plat dak bitumen te plaatsen en komt u er niet uit? Of heeft u er simpelweg geen zin in om het zelf te doen en wilt u het laten doen door professionals? Geen zorgen!
Omdat wij al jarenlang door heel Nederland actief zijn, bestaat er geen enkel soort dak waar wij niet op geweest zijn om een dakdoorvoer te plaatsen. Of u nou de dakdoorvoer voor het eerst wilt laten plaatsen of het wilt laten aansluiten op bijvoorbeeld een reeds bestaand rook- of ontluchtingskaal in huis, wij weten er raad mee! Heb jij een plat dak met bitumen? Dan is een goede hemelwaterafvoer onmisbaar. Regenwater blijft op een plat dak langer liggen en zonder juiste afvoer ontstaat er al snel schade aan uw dakbedekking. Bij Hessels & Van Bruggen weten we precies hoe u dit voorkomt. We zorgen dat het hemelwater op de juiste manier wordt afgevoerd, vakkundig geplaatst, strak afgewerkt en afgestemd op uw platte dak. Wil je lekkage of schade aan uw platte bitumen dak voor zijn? Lees hieronder hoe u dat voorkomt met een goed werkende hemelwaterafvoer. Of vraag een vrijblijvende offerte aan om uw platte dak door onze dakdekkers te laten controleren.
Hemelwaterafvoer en dakdoorvoer op platte daken
Hoe werkt hemelwaterafvoer op een plat bitumen dak? Een plat dak heeft weinig helling. Regenwater loopt dus niet zomaar weg. Zonder goede hemelwaterafvoer blijft het water staan. Daarom gebruiken we bij een bitumen dak een slimme oplossing: het regenwater loopt via een dakdoorvoer naar beneden. Dat wordt afgevoerd via een regenpijp of zijuitloop. Alles wordt netjes en waterdicht verwerkt in de dakbedekking. Zo ziet een hemelwaterafvoer eruit: Een goede hemelwaterafvoer bestaat uit meerdere onderdelen. Die werken samen om uw dak droog te houden. Dakdoorvoer (HWA): hier stroomt het water van het dak naar beneden. Kiezelbak: houdt vuil, grind en bladeren tegen. Zijuitloop of regenpijp: voert het water verder af, naar de dakrand of het riool. Bladvanger: voorkomt verstopping en zorgt voor een vrije doorstroom. Aansluiting op de afvoerbuis: leidt het regenwater veilig weg van uw woning. Al deze onderdelen moeten perfect geplaatst en afgewerkt worden om het hemelwater goed af te voeren. We gebruiken bitumen dakbedekking, primer en branden alles strak rondom de doorvoer. Zo blijft het dak waterdicht, ook bij stortregen of sneeuw.
In 4 stappen naar een goed werkende hemelwaterafvoer We brengen eerst een kleine helling aan in het dak. De dakdoorvoer plaatsen we op het laagste punt. Rondom de doorvoer werken we de bitumen dakbedekking in. Tot slot sluiten we de afvoer aan op een regenpijp of zijuitloop. Twijfelt u of uw afvoer goed werkt? Vraag dan een vrijblijvende offerte aan. Onze dakdekkers komen langs, checken uw platte dak en geven direct duidelijk advies.
Soorten hemelwaterafvoer op platte daken Er zijn twee veelgebruikte manieren om hemelwater af te voeren van een plat dak: dakdoorvoer en zijuitloop. Hieronder ziet u de verschillen in één overzicht: Type afvoer Werking Voordelen Nadelen Dakdoorvoer Regenwater loopt via het dak naar binnen en verdwijnt via een buis naar het riool Netjes weggewerkt Geen regenpijp aan de gevel Voorstvrij Montages is iets complexer Ruimte nodig aan de binnenzijde Zijuitloop Water stroomt via een pijp aan de dakrand naar buiten Snel te plaatsen Geschikt voor uitbouwen en schuren Direct zichtbaar bij verstopping Regenpijp zichtbaar aan gevel Kans op bevriezing in de winter De afvoer die bij uw platte dak past, verschilt per situatie. De constructie van het dak, de plek van de regenpijp en de soort dakbedekking bepalen samen wat slim is. Wilt u weten welke afvoer het best past bij uw plat dak? Vraag een vrijblijvende inspectie en offerte aan. Onze dakdekkers komen langs, meten alles in en geven u eerlijk advies over de hemelwaterafvoer die het beste bij uw platte dak past.
Hoeveel afvoeren heb ik nodig op mijn platte dak? U moet minimaal één afvoer per 60 vierkante meter hebben op een plat dak. Dat is de richtlijn die we aanhouden, maar in de praktijk is dat vaak niet genoeg. Dit komt doordat niet elk dak hetzelfde is. Sommige platte daken hebben weinig tot geen helling. Dan blijft het water langer op het dak liggen. Ligt er grind of liggen er zonnepanelen? Water stroomt minder makkelijk weg. Mochten er bomen in de buurt staan, dan heeft u ook nog kans op verstoppingen door bladeren. Daarom kijken we verder dan alleen naar het oppervlak van uw dak. We letten op het hele plaatje. Op de ligging, de belasting, de dakhelling en de afvoerrichting. Positie van de afvoeren. Een afvoer op de verkeerde plek werkt niet goed. Het water moet de juiste kant op kunnen stromen. Alle punten tellen mee. Daarom is maatwerk bij iedere situatie belangrijk. Twijfelt u of u genoeg afvoeren heeft op uw dak? Laat het ons bekijken. Onze dakdekkers controleren het aantal, de ligging en de montage. Als er iets niet klopt, zeggen we dat eerlijk. Geen mooie praatjes, maar eerlijk vakwerk. Vraag een gratis dakcheck en offerte aan. Dan weet u precies of het goed zit, of dat het beter kan.
Veelgemaakte fouten bij hemelwaterafvoer plat dak bitumen Er zijn meerdere veelgemaakte fouten die lekkages en schade kunnen veroorzaken. Hieronder ziet u de meest voorkomende: Te weinig hemelwaterafvoeren, Afvoeren op de verkeerde plek, Verstopte hemelwaterafvoer door bladeren of vuil, Geen of slechte bladvanger bij de afvoer, Slechte aansluiting van de hemelwaterafvoer op het bitumen, Regenpijp of afvoerbuis loopt niet goed door. Een correcte montage voorkomt lekkages en zorgt voor een lange levensduur van het dak.
Bij Ventilatieland en partners krijg je advies en producten om een dakdoorvoer op platte daken te realiseren. Een dakdoorvoer is essentieel voor de juiste werking van ventilatie of rookgasafvoer en moet waterdicht zijn. De juiste montage en afwerking voorkomen schade en energieverlies en dragen bij aan een veilig binnenklimaat.
Praktische samenvatting en tips
- Kies altijd plakplaat of geïntegreerde slab als je een plat dak behandelt met bitumen of EPDM.
- Let op de diameter van gat en bevestigingspunt; een verkeerde maat veroorzaakt lekkage en drukverlies.
- Gebruik de juiste lijm of lasmethode afgestemd op dakmateriaal.
- Controleer na montage waterdichtheid en luchtdichtheid grondig.
- Overweeg professioneel laten installeren als er twijfels zijn over veiligheid en regelgeving.
