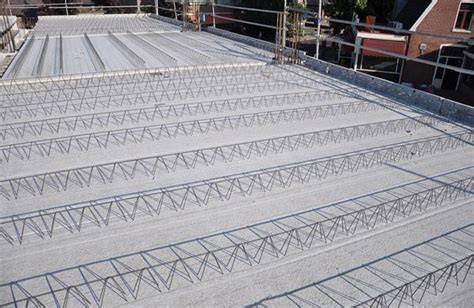

Breedplaatvloeren zijn vrijdragende systemen vervaardigd uit prefab betonnen platen met zichtbare doorlopende tralieliggers die zorgen voor stijfheid tijdens montage en afstorten. De vloer bevat onderaan de druklaag en heeft aan de bovenzijde netslagen die de wapeningsnetten dragen; de combinatie van prefab plaat en druklaag geeft een monoliete vloer na storten. De dikte, samenstelling en benodigde wapening zijn afhankelijk van overspanning, belasting, doorbuiging en het statisch schema.
Systeemopbouw en types
OLBECON levert verschillende typen breedplaatvloeren:
- Voorgespannen breedplaatvloeren
- Traditioneel gewapend breedplaatvloeren
- Elementbouw breedplaatvloeren
Een breedplaatvloer bestaat uit een minimaal 50 mm dikke betonplaat met ingestorte tralieligger(s). De onderzijde van de plaat is glad bekist. De tralieligger dient als basiswapening en geeft stijfheid tijdens verwerking en aanhechting van de opstortlaag. Bovenop de tralieligger komt de bovennet. Voor grote openingen kan extra dwarswapening vereist zijn. Voor montage moet een tijdelijke ondersteuning worden geplaatst. De opstortlaag moet minimaal betonsterkte C20/25 hebben, met blootstellingsklasse 2b en F3 consistentie, maximale korrelgrootte 20 mm; geen extra water aan het stortbeton.
Materiaal en afmetingen
- Materiaal: betonkwaliteit C30/37, C35/45 of C45/55 (andere op aanvraag).
- Afmetingen: breedte 1.200 mm, 2.400 mm of 3.000 mm; schildikte 50 mm (andere diktes mogelijk).
- Minimum vloerdikte: 160 mm.
- Gewicht: schil 50 mm ≈ 125 kg/m²; schil 60 mm ≈ 150 kg/m²; schil 70 mm ≈ 175 kg/m².
De totale constructieve vloerdikte hangt af van overspanning, belasting, doorbuiging en het statisch schema. In woningbouw ligt de gebruikelijke dikte meestal tussen 20 en 27 cm. De elementen leveren wij in betonkwaliteit C30/37, met hogere sterkteklassen op aanvraag.
Toepassingen en ontwerpregels
Breedplaatvloeren zijn geschikt voor zowel woningbouw als utiliteitsbouw dankzij de veelzijdigheid in afmetingen en vorm. Ze bieden een naadloze aansluiting en de mogelijkheid om leidingen in de druklaag te storten. Voor aanzienlijke overspanningen bieden ze ontwerpvrijheid en betere akoestische mogelijkheden bij gebruik van zwaardere wapening en druklagen.
Bij ontwerp geldt: berekende vloeroppervlak, plaatse van koppelwapening en tralieliggers vormen de kern van de stijfheid. De hoofd- en bijlegwapening worden volgens KIWA/KOMO-typologie bepaald en leveren de uiteindelijke wapeningstekeningen PL (plaatwapening), OW (onderwapening) en BW (bovenwapening). De engineering kan volledig door BPB plaatsvinden of ook op eigen verantwoordelijkheid van een ingenieursbureau worden uitgevoerd.
Montage en uitvoeringsdetails
- Transport en montage door vrachtwagens; elementen worden rechtstreeks op de bouwplaats gelost en geplaatst met hijsgereedschap.
- Oplegging: soms tijdelijke onderstempeling nodig totdat beton voldoende uitgehard is; bij minder dan 60 mm oplegging is meestal geen extra koppelwapening nodig.
- Koppeling tussen breedplaatvelden: koppelwapening (dwarswapening) is noodzakelijk om delaminatie en ongewenste scheurvorming te voorkomen, met minimale afstand voorbij de eerste tralieligger.
- Randen en sparingen kunnen fabrieksgestuurd worden (tempex of gasbeton sparingen); centraaldozen worden in de fabriek geplaatst, vaak Attema-dozen, met uitgangen zoals 5/8".
De gebruikscontrole en berekeningen zijn vastgelegd in KOMO-attest en KIWA-criteria 73/5. Voor montagehoogtes tot circa 320 mm kunnen standaard tralieliggers worden toegepast; hoger dan dat vereisen extra afstandhouders en wapening op hoogte.
Brand- en milieuaspecten
Milieuklasse XC1 is gangbaar; hogere klassen zijn mogelijk met aangepaste dekking. De standaard brandwerendheid van breedplaatvloeren is 30 minuten; bij hogere brandweerstand (90-120 minuten) kan de dekking op wapening aangepast worden. Voor voorgespannen elementen kan brandweerstand ook naar 90 of 120 minuten verhoogd worden.
Behoefte aan advies en controles van bestaande gebouwen
Na incidents zoals de instorting in Eindhoven Airport parkeergarage in 2017, zijn rekenregels en stappenplannen ontwikkeld voor beoordeling van bestaande breedplaatvloeren. Vanaf 1 juli 2024 geldt voor gevolgklasse CC3 een onderzoeksplicht; fasegewijs worden CC3- en CC2-gebouwen geëvalueerd. Eigenaars moeten vóór 1 juli 2025 een rapport indienen bij het bevoegd gezag. OZHZ voert namens gemeenten de inspectieopdrachten uit.
De kern is dat het aansluitvlak tussen breedplaat en druklaag vaak bepalend is voor de trekgroei en vloeibeweging van koppelwapening. De huidige rekenregels waarschuwen dat bij verkeerde dimensionering of ontoereikende koppelingen de weerstand overschat kan worden. Uit (recent) onderzoek blijkt dat de maximale treksterkte en vloei veel afhankelijk zijn van de diepte van tralieliggers en de lengte van de koppelwapening, terwijl diameter en verhoudingen van wapening ook van invloed zijn. Nieuwe regels vereisen passende aandacht bij nieuwbouw en bestaand gebruik.
Vergelijking met kanaalplaatvloeren en afwegingen bij villa's
Een kanaalplaatvloer bevat holle kanalen, is lichter en vaak goedkoper maar vereist isolatie en kan minder maatwerk mogelijk maken. Een breedplaatvloer biedt naadloze aansluiting, betere ontwerpvrijheid en kan inbouwdozen, leidingen en ventilatiegangen al in fabriek verwerken. Voor villa’s met veel maatwerk of specifieke akoestische eisen kan een breedplaatvloer de betere keuze zijn, vooral wanneer een strak plafond en ruimte voor installaties gewenst zijn. Bij grote overspanningen of complexe architectuur biedt breedplaatvloer aanvullende opties voor stijfheid en verbindingen.
Bij leveranciers zoals Olbecon Betonconstructies B.V. wordt benadrukt dat breedplaatvloeren snel en flexibel zijn wanneer de juiste engineering en uitvoering worden toegepast. De productie in fabriek en directe levering reduceert montagetijd, terwijl inbouwdozen en sparingen al in de prefab-fase kunnen worden voorbereid. Voor grote projecten of villa’s met specifieke eisen kan de breedplaatvloer een passende oplossing bieden, mits de koppeling tussen platen correct is uitgevoerd en de beveiliging van de draagstructuur bevestigd is door adequate berekeningen en KOMO-attesten.
Kanaal breedplaatvloer - Uitleg vloersysteem
Een breedplaatvloer kan met standaard 50 mm dikte geleverd worden, maar varianten met 60 of 70 mm zijn mogelijk afhankelijk van de dekking en vereisten. De maximale overspanning met voorgespannen elementen kan tot 10 m gaan. Levering gebeurt op een platte vrachtwagen met maximale vracht van circa 25 ton, en transport heeft speciale aandacht voor de zware berekende platen en de draagkracht van de oplegger.
Praktische samenvatting en sleutelpunten
- Breedplaatvloer is een vrijdragende, prefab betonnen vloer met tralieliggers die stijfheid en samenhang brengen tussen prefab schil en druklaag.
- Belangrijke ontwerpvariabelen: overspanning, belasting, doorbuiging, wand- en randondersteuning, koppelwapening, en dekking van wapening.
- Koppeling tussen platen (koppelwapening) is essentieel om delaminatie en tekortschietende trekoverdracht te voorkomen.
- Bij incidenten is een erkend stappenplan nodig om bestaande breedplaatvloeren te beoordelen; onderzoeksplicht is in gevorderde fases geïntroduceerd.
- Kanaalplaatvloeren bieden andere voordelen zoals isolatiemogelijkheden, maar breedplaatvloeren bieden naadloze aansluiting en grotere ontwerpvrijheid.
