Naar aanleiding van de instorting van de in aanbouw zijnde parkeer garage in Eindhoven en het daarop aansluitend uitgevoerde onderzoek naar de oorzaak, is er vanuit de overheid gesteld dat er een controle moet worden uitgevoerd van gelijkwaardige vloeren maar ook voor breedplaatvloeren in het algemeen.
Een breedplaatvloer bestaat uit 2 lagen. Een dunne prefab betonnen onderlaag (breedplaat) met ingestorte onderwapening met tralieliggers en een in het werk gestorte laag (druklaag) met de bovenwapening.
Die ruwe bovenzijde van de breedplaten lijkt bij de huidige vloerproblemen het kritieke punt. Een breedplaat van traditionele grind beton heeft een ruw oppervlak, wat voor een goede aanhechting zorgt. In het stortproces worden de bovenzijde van deze in de fabriek gestorte onderschil opgeruwd.
De norm geeft aan, wanneer een betonoppervlak als glad gezien wordt. Breedplaten worden daarom tijdens de productie vaak met een hark opgeruwd. Bij de introductie van de gewicht besparende bollenvloeren is het opruwen niet of nauwelijks mogelijk.
Daarnaast moest deze prefab schil met een zeer vloeibaar betonmengsel worden gestort om overal rondom de bollen voldoende beton te krijgen. Met de komst van zelf verdichtend beton in de laatste decennia van de vorige eeuw kon men een goede compacte betonsamenstelling rondom de bollen storten. Enkele fabrikanten zijn vanaf deze periode ook hun normale breedplaten met dit zelf verdichtende beton gaan maken.
Deze platen hebben een relatief glad oppervlak, en wanneer men het oppervlak niet opruwt is de aanhechting tussen de schil en later op het werk te storten druklaag (bovenlaag) onvoldoende. Deze controle of toetsing van breedplaatvloeren geschiedt aan de hand van het stappen plan zoals deze in de 9780 notitie van Bureau Hageman d.d. 5-10-2017 is aangegeven.
Hierin staat een stappenplan vermeld voor het onderzoek naar de constructieve veiligheid van breedplaatvloeren. Wanneer een dergelijke vloerconstructie is toegepast hoeft dat niet direct te betekenen dat de constructie in het genoemde risicogebouwen ligt. De risicogebouwen zijn door de onderzoeksbureaus aangegeven n.a.v. de instorting van de in aanbouw zijnde parkeergarage te Eindhoven.
Veel vloeren zijn 1 richting overspannend (bv woningbouw waar van bouwmuur naar bouwmuur wordt overspannen) waardoor er via de langsvoegen geen belastingen moeten worden overgedragen. Deze vloeren en dus gebouwen vallen niet in de risicogroep. Wanneer dergelijke vloeren in twee richtingen dragen, bijvoorbeeld bij kolomstructuren, is er wel een kracht over te brengen bij de plaatnaden en kan een gebouw in de risicogroep vallen. Dit geldt dus voor alle type breedplaat constructies, met en zonder Bollen.
Gebouweigenaren, woning corporaties en gemeenten zullen in een eerste toetsing na moeten gaan of hun gebouwen in de risicogroep vallen. Het grootste deel van de gebouwen zal daar niet in zitten. Mocht dit echter wel het geval zijn zal naderonderzoek en controle van de vloeren moeten plaatsvinden (controle berekeningen van de optredende schuifspanningen tussen de schil en druklaag/opstort). Bij deze controles kan IOB u van dienst zijn. Door controle van de stukken (tekeningen en berekeningen) en het maken berekeningen van de voegspanningen wordt een vloer getoetst.
Een breedplaatvloer is een veelgebruikte vloeroplossing in zowel woningbouw als utiliteitsbouw. Deze vloer combineert snelheid, constructieve zekerheid en ontwerpvrijheid. Bij Havebo Groep lever je jezelf een betrouwbare en efficiënte oplossing wanneer je kiest voor een breedplaatvloer. Een breedplaatvloer bestaat uit een dunne prefab betonnen plaat die in de fabriek wordt geproduceerd. In deze plaat is al onderwapening opgenomen. Op de bouwplaats worden de breedplaten gelegd, voorzien van aanvullende wapening en vervolgens afgestort met beton. De breedplaatvloer vormt een slimme combinatie van prefab en traditioneel beton storten.
Een belangrijk voordeel van de breedplaatvloer is de snelheid waarmee je kunt bouwen. Doordat de onderzijde van de vloer prefab wordt aangeleverd, bespaar je aanzienlijk op bekistingswerk. Daarnaast zijn de breedplaten maatvast en direct verwerkbaar op de bouwplaats. In combinatie met een strakke planning en betrouwbare levertijden zorg je ervoor dat je bouwproject zonder vertraging doorgaat.
Een breedplaatvloer biedt een hoge mate van constructieve zekerheid. Doordat de vloer na het afstorten één monoliet geheel vormt, ontstaat een sterke en stijve constructie. De kwaliteit van een breedplaatvloer is goed beheersbaar. De prefab elementen worden onder gecontroleerde omstandigheden geproduceerd, wat zorgt voor een constante kwaliteit. Met een breedplaatvloer heb je veel ontwerpvrijheid. Sparingen voor installaties, leidingen en trapgaten kunnen eenvoudig worden meegenomen in het ontwerp. Ook bij complexe plattegronden biedt de breedplaatvloer voordelen. De vloer kan worden afgestemd op de specifieke situatie van jouw project.
Faalkosten vormen een belangrijk aandachtspunt in de bouw. Een breedplaatvloer helpt om deze kosten te beperken. De prefab breedplaten sluiten nauwkeurig op elkaar aan. Hierdoor is de maatvoering betrouwbaar en worden correcties tijdens de uitvoering beperkt. Een breedplaatvloer draagt bij aan arbeidsbesparing op de bouwplaats. Minder bekistingswerk betekent minder handelingen en minder manuren. Daarnaast verhoogt een breedplaatvloer de veiligheid. De prefab platen vormen direct een beloopbaar oppervlak, waardoor het risico op valgevaar kleiner wordt. De breedplaatvloer is goed te combineren met andere vloer- en funderingsoplossingen. Denk aan toepassingen in combinatie met systeemvloeren of renovatievloeren, afhankelijk van de eisen van jouw project. Dankzij de ervaring van Havebo in zowel nieuwbouw als renovatieprojecten krijg je niet alleen een product, maar een totaaloplossing. Een belangrijk voordeel van samenwerken met Havebo is de betrouwbare levering. Met slimme processen en korte lijnen tussen de verschillende afdelingen zorgen we voor een strakke planning. Daarnaast krijg je ondersteuning bij technische vragen. Wanneer je kiest voor een breedplaatvloer via Havebo, kies je voor zekerheid, kwaliteit en efficiëntie. De combinatie van prefab productie, technische ondersteuning en betrouwbare logistiek zorgt ervoor dat jouw project soepel verloopt. Neem contact op.
Het afwerken van een betonnen vloer: vlinderen! | Willem Designvloeren
Sta je voor een renovatieproject en zoek je een betrouwbare renovatievloer die aansluit bij jouw specifieke situatie? Neem dan gerust contact op met Havebo. Ook: bekistingsvloer; in België: predal. Een breedplaatvloer is een vrijdragende systeemvloer. Een breedplaat bestaat uit een 50 tot 80 mm dikke, gewapende, geprefabriceerde betonplaat met zichtbare doorlopende tralieliggers (onderwapening). In het werk wordt op de breedplaatvloer een wapeningsnet en een constructief meewerkende gewapende betonlaag (druklaag) gestort, waardoor ook een monoliete betonvloer wordt verkregen. ("Wapeningen of tralieliggers die ter plaatse van (kleinere) sparingen zijn onderbroken, worden gecompenseerd door aanvullende wapeningen, die naast en zo mogelijk aan weerszijden van de sparingen worden aangebracht." De breedplaatvloer moet voldoende ruw zijn voor een goede hechting tussen breedplaatvloer en gestorte betonlaag.)In de Spancon vloerplaten wordt standaard voorspanwapening, verdeelwapening en tralieliggers toegepast.De maximale overspanning is 8 m en met voorspanning 10 m.Tijdens de bouw moeten de breedplaten tussen de opleggingen worden onderstempeld.Breedplaatvloeren zonder oplegging buiten de eind-steunpunten worden aan elkaar gekoppeld met koppelwapening (dwarswapening, dus over de langsnaden tussen de breedplaten). Koppelwapening is noodzakelijk omdat anders de breedplaatvloer kan delamineren, dat wil zeggen de breedplaatvloer en de druklaag komen los van elkaar en het monoliete karakter is verloren:- zonder koppelwapening wordt het contactoppervlak tussen breedplaat en druklaag gevoeliger- zonder koppelwapening wordt het verband tussen de breedplaten onderling duidelijk minder- bij gebruik van zelfverdichtend beton geeft door de gladde oppervlakken van het contactoppervlak tussen breedplaat en druklaag te weinig hechting tussen de breedplaat en druklaag.De koppelwapening dient minimaal 100 mm voorbij de eerste tralieligger vanaf de plaatrand te liggen, zie de afbeelding verderop.

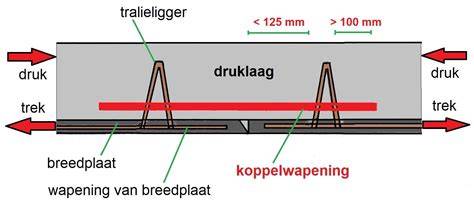

De vloeren van de nieuwe parkeergarage van Eindhoven Airport begaven het in 2017 door het ontbreken van (voldoende) koppelwapening tussen de breedplaten van de bollenplaatvloer (bubbledeck-vloer). (Koppelwapening hoort er altijd te zijn, maar vooral bij breedplaatvloeren langer dan 8 m is dat essentieel.)
Er is ook een breedplaat met houtvezelbeton aan de onderzijde wat voor akoestische demping zorgt. De breedplaten werken als verloren bekisting. Vaak worden ze toegepast voor verdiepingvloeren (voor de begane grond zou er meestal een pakket isolatie onder de plaat moeten komen). Voor breedplaten geldt een breedte vanaf 3 m en lengte tot 10 m. Gangbare maten zijn: 5-7,2 m breed en 200-300 mm dik met 50 mm dekvloer (afwerklaag); i.v.m. demping van geluid geldt eigenlijk: dikte > 300 mm en 50 mm afwerklaag.
Voordelen breedplaten- Leidingen e.d. zijn eenvoudig in de druklaag in te storten (bijvoorbeeld elektra, water, ventilatie, riolering; zie richtlijnen leidingen in breedplaatvloeren). - Grote vormvrijheid en uitsparingen gemakkelijker te realiseren (bijvoorbeeld bij veel verschillende beukbreedtes kunnen de breedplaten op de juiste breedtes worden afgestemd). - Naadloze aansluiting; voordeel van breedplaatvloeren is dat de mogelijkheid bestaat een "naadloze" aansluiting te hebben wat een fraaier resultaat oplevert. - Na storten beton is de plaat, bij wijze van spreken, als één grote plaat te beschouwen. - Een tralieligger is een driehoekligger (vakwerkligger), een vakwerk in drie dimensies en fungeert daardoor als een soort hoofdwapening die zorgt voor sterkte en stijfheid en samenhang tussen prefab-schil en in het werk gestorte druklagen.
De tralieliggers fungeren ook als hijsmiddel. Specifieke opties zijn mogelijk, bijvoorbeeld een beugel om eenvoudig de randkist te plaatsen of een geïntegreerde stalen randkist waardoor een deel van "de bekistingswerkzaamheden zijn verschoven van aannemer naar fabriek".- Betonkernactivering is mogelijk.
Nadelen breedplaatvloer (ten opzichte van bijvoorbeeld kanaalplaten) - Groter gewicht (kanaalplaatvloeren hebben "lege" kanalen; de Bubbledeck vloer is lichter in gewicht omdat de druklaag bollen bevat die met lucht gevuld zijn). Let op: het gewicht van de polyplaatvloer, een variant van de breedplaatvloer, is aanzienlijk kleiner omdat een deel van de ruimte van het op te storten beton wordt ingenomen door een brede strook EPS (polystyreen). - Tijdelijke onderstempeling nodig (tot druklaag aangebracht en uitgehard is). - Randbekisting nodig (wel simpele montages mogelijk daarvan). - Minder snelle montage (wapeningsnet en koppelwapening leggen, beton storten e.d.; extra aandacht voor koppelwapening om de breedplaatvloeren deugdelijk aan elkaar te koppelen). - Aandacht is vereist bij de koppeling van de breedplaatvloeren! Zeker wanneer niet de gehele hoogte van de breedplaatvloer met beton gevuld wordt, zoals bij de bollenplaatvloer. - Extra aandacht ook bij latere aanpassingen van het gebouw (op de plaats van de bollen is immers minder beton aanwezig).
Kritische noot: Bij de bouw van de parkeergarage van Eindhoven Airport zijn onwaarschijnlijk grove fouten gemaakt bij de koppeling van de breedplaatvloeren met bollen (bollenplaatvloer): om een slanke vloer te verkrijgen werden de platen op aanraden van leverancier en aannemer een kwartslag gedraaid waardoor niet alleen de oplegging problemen kon geven maar waren die platen juist in het midden van de nu ontstane overspanning van 12 m uitsluitend met dwarswapening gekoppeld in plaats van doorlopende wapening. Bijna elke medewerker had moeten weten en zien dat die methode met die nauwelijks aanwezige koppeling tot instorten moest leiden, maar niemand had het door, of hield zijn mond stijf dicht. (Gelukkig stortte het geheel buiten werktijd in).
De breedplaatvloer is een veel toegepaste, vrijdragende systeemvloer voor de woning- en utiliteitsbouw. De breedplaatvloer van De Hoop Pekso is een gewapende systeemvloer, die gestort wordt met traditioneel grindbeton. De breedplaatvloer bestaat uit een betonte schil van 50, 60 of 70 mm compleet met de constructief benodigde plaatwapening en doorlopende tralieliggers. De breedplaatvloer ideaal voor leidingwerk. Het leidingwerk wordt bovenop de schil aangebracht. Het kan door middel van ingestorte sparingen en/of voorzieningen naar vrijwel iedere plaats geleid worden. Daarnaast biedt de breedplaatvloer alle ruimte voor kanalen voor het plaatsen van ventilatiesystemen. Er kunnen ruime bochten gemaakt worden, waardoor weerstand wordt vermeden. De leidingen voor onder ander afvoer, water, elektra en luchtbeheersing kunnen meegestort worden na het plaatsen op de bouw. Liggen alle elementen op hun plek? Dan kan de vloer worden afgestort. Hiervoor wordt een constructief meewerkende betonlaag aangebracht. Ons eigen engineeringsbureau Iposim verzorgt de berekeningen en tekeningen van de breedplaatvloer. De benodigde constructieve wapening wordt vooraf berekend en getekend, evenals de onderslagafstanden, doorbuiging en voorzieningen. De Hoop Pekso biedt u diverse engineeringmogelijkheden. Wilt u meer weten over de breedplaatvloer en/of de engineeringmogelijkheden?
De breedplaatvloeren zijn aan weerszijden voorzien van vellingkanten voor een goede onderlinge aansluiting. De bovenzijde wordt opgeruwd om een goede aanhechting met de op te storten laag te verkrijgen. De onderzijde is glad en direct geschikt voor verf-of spuitwerk. De leveringen gebeuren conform de met u vooraf overeengekomen datum en tijd. Dat is sterk afhankelijk van de toepassing. Absoluut. In de meeste gevallen behaalt u hier winst uit. Onderslagafstand vergroten betekent minder stempels plaatsen. Hiervoor verwijzen wij u naar de leverancier van de stempels. Juist in een Breedplaat is dit geen probleem. U kunt kiezen voor gasbeton sparingen, waarna u in het werk de spots in kunt boren. De ingestorte tralieliggers zijn leverbaar tot een vloerhoogte van 330 mm. Extra supportliggers worden bij dikkere vloeren toegepast om de bovenwapening op hoogte te brengen. We spreken dan over categorie 2 en dat kan zeker en juichen we alleen maar toe. De hoofdconstructeur is degene die heel het gebouw kent en weet waar er constructieve uitdagingen liggen.
Instortmof t.b.v. Bij werkzaamheden als het leggen van de Breedplaat op een hoogte boven de 2,5 meter is doelmatige beveiliging verplicht. Deze wapening bestaat uit gepuntlaste wapeningsnetten en/of staven. De IBTronic XL maakt het mogelijk om LED verlichting, luidsprekers, laagvolt én hoogvolt in te bouwen. Speciaal voor het integreren van verlichting, luidsprekers en andere inbouwcomponenten kunnen wij nu ook IBT LED inbouwbehuizingen in de Breedplaatvloer instorten. Waar de leidingen van schakelaars, wandcontactdozen en voeding bij elkaar komen, is de centraaldoos een uitstekend hulpmiddel. Instortmof t.b.v. Een breedplaatvloer, in essentie een geprefabriceerde betonplaat, is relatief dun - vaak zo’n 50 tot 70 millimeter. Daarin zijn, heel precies, constructieve wapening en doorlopende tralieliggers verwerkt. Eenmaal op de bouwplaats aangeleverd, functioneert deze plaat direct als permanente bekisting en tegelijk als onderwapening voor de uiteindelijke vloerconstructie. Daaroverheen stort men dan de constructieve betonlaag, de zogenaamde druklaag. De tralieliggers zijn hierin de cruciale schakel: ze creëren de verbinding tussen de prefab plaat en de in het werk gestorte laag, wat resulteert in een ijzersterke, monoliete vloer. De dikte van die druklaag? Die varieert, uiteraard, met de vereiste overspanning en de te dragen belasting. De uitvoering van een breedplaatvloer vangt aan met de voorbereiding van de onderliggende draagconstructie; zonder stabiele basis geen vloer. Tijdelijke ondersteuningen, vaak stempels genoemd, worden exact geplaatst en afgesteld. Dit garandeert de horizontale ligging van de vloerelementen tijdens montage en uitharding, een cruciale stap in de initiële positionering.

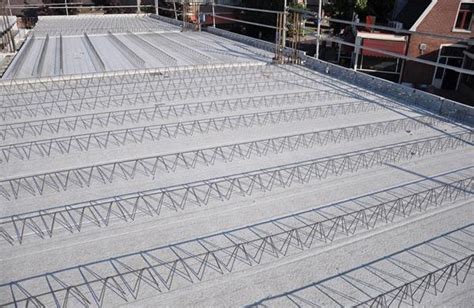

Dan komen de geprefabriceerde breedplaatvloerelementen. Ze worden met hijskranen op hun definitieve plaats gelegd. Elk element, met zijn tralieliggers prominent omhoog stekend, wordt zorgvuldig naast het vorige gepositioneerd, waardoor een aaneengesloten onderlaag ontstaat. Hierna volgt het aanbrengen van de eventueel benodigde aanvullende wapening. Dit kunnen extra staven zijn bij randen of openingen, bijvoorbeeld rond trapgaten, die direct op de breedplaten en tussen de tralieliggers worden verwerkt. Het is het toevoegen van precisiewerk aan de robuuste prefab basis.
Vervolgens wordt de betonnen druklaag gestort, direct op de geplaatste elementen. Vers beton vult de ruimte, omhult de tralieliggers volledig en verbindt zo de prefab plaat onlosmakelijk met de in het werk gestorte laag. Deze monoliete verbinding, tot stand gebracht door de uithardende massa, vormt uiteindelijk de constructieve vloer. Zorgvuldige verdichting is hierbij essentieel. Na het storten volgt de fase van gecontroleerde uitharding. Dit geeft het beton de tijd om de vereiste sterkte te ontwikkelen. De breedplaatvloer staat als bouwelement op zichzelf, gekenmerkt door de combinatie van een geprefabriceerde onderschil met in het werk gestorte druklaag, verbonden door tralieliggers. Er zijn dan ook geen fundamenteel verschillende 'types' breedplaatvloeren in de zin van een afwijkend constructieprincipe; het gaat eerder om functionele aanpassingen of toevoegingen.
Geïsoleerde en aangepaste varianten

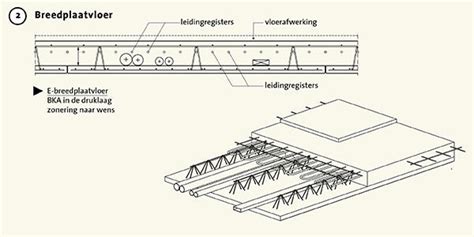

Geïsoleerde breedplaatvloeren: Hierbij wordt in de fabriek reeds isolatiemateriaal, thermisch of akoestisch, in de breedplaat geïntegreerd. Dit is een efficiënte manier om bouwtijd op de bouwplaats te besparen. Breedplaatvloeren met geïntegreerde leidingen: Denk aan systemen voor vloerverwarming of -koeling die al in de prefab plaat zijn verwerkt. Ook dit betreft een optimalisatie van het basisconcept.
Voordelen breedplaatvloeren- Leidingen e.d. zijn eenvoudig in de druklaag in te storten (bijvoorbeeld elektra, water, ventilatie, riolering; zie richtlijnen leidingen in breedplaatvloeren). Grote vormvrijheid en uitsparingen gemakkelijker te realiseren. Naadloze aansluiting; mogelijkheid tot naadloze aansluiting levert fraai resultaat. Na storten beton wordt de plaat als één grote plaat gezien. Een tralieligger is een driehoekligger die de plaat stijfheid en samenhang biedt.
Traditioneel gewapende breedplaatvloer en Voorgespannen breedplaatvloeren worden beide toegepast, met respectieve onderwapening en sparingen; overspanningen tot circa 10 m zijn mogelijk. Breedplaatvloeren met lichtgewicht elementen kunnen gewicht verminderen. Strokenvloeren en puntvormig ondersteunde vloeren kunnen ook als breedplaatvloer worden uitgevoerd. De breedplaatvloer van De Hoop Pekso biedt mogelijkheden voor randkist en berekeningen van engineering door Iposim. In 2017 stortte tijdens de bouw van een parkeergarage op vliegveld Eindhoven een deel van de garage in door bezwaren aan de koppeling tussen de breedplaten en de bollenplaatvloer; uit het onderzoek bleek onvoldoende hechting tussen druklaag en prefab plaat.
De combinatie van prefab productie, technische ondersteuning en betrouwbare logistiek zorgt ervoor dat jouw project soepel verloopt. Neem contact op voor meer informatie over engineering en versterkingsopties zoals CFRP-lamellen tegen onderzijde van de vloer. De overheid heeft een stappenplan laten ontwikkelen met rekenregels op basis waarvan bestaande constructies gecontroleerd dienen te worden op veiligheid. De rekenregels zijn opgenomen in het rapport “Voorstellen voor en achtergronden bij rekenregels voor de beoordeling van bestaande bouw” d.d. De onderzoeksplicht geldt voor gebouweigenaren met gebouwen waarbij breedplaten zijn toegepast gelijk aan het kritische detail bij de parkeergarage op vliegveld Eindhoven.
Vanaf 1 juli 2024 moeten niet alleen gebouwen in gevolgklasse CC3 voldoen aan de onderzoeksplicht. Gezien de enorme opgave is de onderzoeksplicht gefaseerd ingevoerd. In de periode 2018-2020 ging de aandacht uit naar gebouwen die hoger zijn dan 70 meter, gebouwen met sport-, bijeenkomst- en onderwijsfuncties en gebouwen met verminderd zelfredzame personen. Ook wel gebouwen met gevolgklasse CC3 genoemd. De uitkomsten van dit onderzoek moet u voor 1 juli 2025 in een rapport vastleggen en indienen bij het bevoegd gezag. Voert u geen onderzoek uit? Dan bent u in overtreding van het zorgplichtartikel. Aansluitend wordt nu de 2e fase van de aanpak uitgevoerd voor gebouwen in CC2. Hierin worden de eigenaren geïnformeerd over de verplichting en verzocht onderzoek te (laten) doen.
