Werking en installatie Caleffi verdeler voor vloerverwarming

Een vloerverwarming verdeler vormt het kloppende hart van je vloerverwarmingssysteem. Dit slimme apparaat zorgt ervoor dat warm water gelijkmatig wordt verdeeld over alle vloerverwarmingsbuizen in je huis. De vloerverwarming verdeler heeft een hele specifieke taak in je verwarmingssysteem.

Het apparaat ontvangt warm water van je warmtebron, denk aan je cv-ketel, warmtepomp of stadsverwarming. Vervolgens verdeelt de verdeler dit water over alle aangesloten vloerverwarmingsbuizen. Elke groep vloerverwarmingsbuizen krijgt precies de juiste hoeveelheid warm water. Dit gebeurt via verschillende uitgangen in de verdeler.

Wat doet een verdeler precies?

De specifieke werking verdeler vloerverwarming is dat deze unit het warme aanvoerwater verdeelt over de verschillende buizen in de vloer. De verdeler regelt niet alleen de verdeling van het water. Het systeem zorgt ook voor de juiste temperatuur en druk. Een kwalitatieve vloerverwarming verdeler bepaalt voor een groot deel het comfort in je huis.

Het warme CV aanvoer water wordt gemengd met het koude retourwater uit de vloer. Het aanvoer water in de vloerverwarming moet bijvoorbeeld 35°C zijn. De retourtemperatuur is bijvoorbeeld 28°C. Het water van 28°C moet dus verwarmd worden naar 35°C in dit voorbeeld.

Bij een mengverhouding van 1:5 beteken t dit dat het warme water dat bijgemengd wordt dus behoorlijk warm moet zijn. Hierdoor kan het zijn dat de cv op 60°C of hoger zal moeten worden ingesteld. Dit ligt prima binnen het bereik van een CV ketel, maar niet in het bereik van een warmtepomp. De mengverhouding is vaak wel aan te passen, maar 0% mengen dus 1:0 ligt niet in het bereik.

Open versus gesloten verdeler

Er bestaan twee soorten verdelers; een open en een gesloten verdeler. Beide verdelers hebben een andere werking. Een open verdeler brengt warm water dat afkomstig is van de warmtebron rechtstreeks naar de groepen van de vloerverwarming. Een open verdeler bevat geen pomp die het warme water vermengt met het koude water dat door de vloer heeft gecirculeerd.

Een open verdeler wordt vooral gebruikt bij een vloerverwarming in combinatie met een warmtepomp. Een warmtepomp is namelijk vaak voorzien van een eigen pomp die het water door de vloerverwarming pompt en de temperatuur stabiel houdt. Bij open verdelers is er geen menging nodig, omdat de temperatuur van het aanvoerwater direct de vloer ingelaten kan worden.

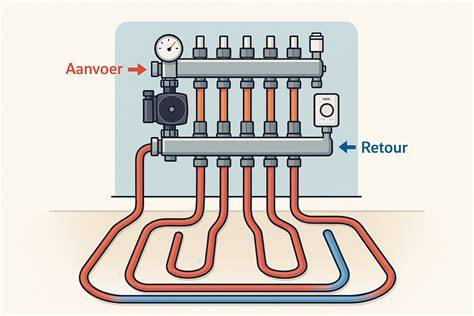

In tegenstelling tot een open verdeler zonder pomp, is een gesloten verdeler wel voorzien van een energiezuinige pompmodule. Dit systeem wordt ook wel mengverdeler genoemd. De pomp van de gesloten verdeler zorgt voor de stroming in de verwarmingsbuizen. Het warme water (45+ graden) uit de warmtebron wordt in de verdeler vermengd met koud water dat al door het vloerverwarmingssysteem heeft gecirculeerd en zijn warmte heeft afgegeven.

Om ervoor te zorgen dat er niet te heet water de vloer in gaat, is een voeler en een thermostaatkraan nodig. Is de temperatuur te hoog, dan schakelt de voeler de pomp uit. Let wel op! Bij het gebruik van een lage temperatuursysteem (vaak een warmtepomp) is een LTV - verdeler nodig.

Caleffi: kenmerken en voordelen

Caleffi vloerverwarming verdelers: dit onderdeel fungeert als het kloppende hart van je verwarmingssysteem, waarbij het warme water nauwkeurig over de verschillende groepen in je vloer wordt verdeeld. Als je op zoek bent naar betrouwbaarheid, precisie en een lange levensduur, dan kom je al snel uit bij Caleffi vloerverwarming verdelers.

Caleffi is een gerenommeerd merk in de installatietechniek, bekend om zijn innovatieve en robuuste messing en kunststof appendages. Bij hun vloerverwarmingsverdelers zien we deze expertise duidelijk terug. Caleffi verdelers zijn vaak vervaardigd uit hoogwaardig messing of geavanceerde technische kunststoffen (composiet). Dit voorkomt roestvorming en garandeert een extreem lange levensduur, zelfs bij intensief gebruik.

De meeste modellen zijn uitgerust met uiterst nauwkeurige debietmeters (flowmeters). Hiermee kan per groep exact de hoeveelheid doorstromend water (in liters per minuut) worden afgelezen en afgesteld. Dit is cruciaal voor een gelijkmatige warmteverdeling. Caleffi heeft specifieke pomploze verdelers (vaak van kunststof/composiet) die ideaal zijn voor warmtepompsystemen.

Met de verschuiving naar duurzame energiebronnen zoals warmtepompen, is Caleffi koploper in verdelers die specifiek ontworpen zijn voor systemen op lage temperatuur. Met name de kunststof verdelers van Caleffi zijn perfect voor systemen die zowel moeten verwarmen als koelen, omdat composiet condensvorming voorkomt. Caleffi systemen zijn vaak modulair uit te breiden. Dit betekent dat ze eenvoudig aan te passen zijn aan de specifieke eisen van jouw woning, of je nu 2 of 15 groepen nodig hebt.

Waterzijdig inregelen en flowmeters

Pro-Tip van de Expert: Waterzijdig Inregelen. Veel mensen klagen dat de woonkamer warm is, maar de hal of keuken koud blijft. Dit los je op met ‘waterzijdig inregelen’. Gebruik de flowmeters op je Caleffi verdeler om de doorstroomsnelheid per groep aan te passen. Langere vloerverwarmingsbuizen hebben meer flow (liters per minuut) nodig dan kortere buizen.

Door dit perfect af te stellen met een Caleffi verdeler, kun je tot wel 15% op je stookkosten besparen! De werking van een vloerverwarming verdeler is een continu proces van verwarmen, verdelen en regelen. Het systeem past zich automatisch aan de warmtevraag van je huis aan. Door de samenwerking van alle onderdelen krijg je een comfortabel en energiezuinig verwarmingssysteem.

Aandachtspunten bij aansluiting en installatie

Wilt u zelf een vloerverwarming verdeler gaan aansluiten? Met de juiste voorbereiding en een goed schema vloerverwarming verdeler is dit iets wat u heel goed zelf kunt doen. Een verdeler is één van de belangrijkste onderdelen van een vloerverwarmingssysteem en zorgt voor een gelijkmatige verdeling van warm aanvoerwater over de verschillende groepen en buizen.

Wilt u de vloerverwarming aansluiten op een bestaande CV-ketel of warmtepomp? Ja, maar zorg ervoor dat er een geschikte verdeler gebruikt wordt. CV-ketels werken meestal met vrij hoge aanvoer temperaturen, terwijl vloerverwarming juist een lagere temperatuur nodig heeft. De verdeler moet in dit geval wel zijn voorzien van thermostatische afsluiters of thermostaatinserts met M30-draad.

Stel de gewenste temperatuur in met de thermostaatknop in de aanvoer van de verdeler en zorg ervoor dat de temperatuur nooit kan oplopen tot boven de 45 °C (overigens wordt in de regel 35 °C aangehouden, omdat vloertemperaturen van meer dan 40 °C niet door iedereen als prettig wordt ervaren). Mocht de temperatuur onverhoopt toch te hoog oplopen, dan is een verdeler met pomp uitgerust met een maximaalbeveiliging in het aansluitsnoer.

Let op bij renovaties: Verdelers met pomp hebben een ingebouwde circulatiepomp en zijn compleet zelfstandig. Deze verdelers zijn ideaal voor renovaties waarbij je een bestaand systeem uitbreidt. Verdelers zonder pomp zijn afhankelijk van de pomp van je warmtebron of een aparte circulatiepomp. Deze open verdelers zijn vaak compacter en goedkoper.

Praktische tips tijdens installatie

• Controleer vooraf het aantal groepen op basis van totale oppervlakte: het aantal buizen dat op de verdeler wordt aangesloten, is afhankelijk van de totale oppervlakte die met vloerverwarming verwarmd gaat worden.
• Gebruik een goed schema voor de verdeler en markeer in- en uitgangen duidelijk.
• Monteer thermostatische afsluiters of thermostaatinserts met M30-draad als de verdeler op een CV-ketel wordt aangesloten.
• Zorg voor ontluchtingsmogelijkheden en plaats eventueel een vuilafscheider zoals de Caleffi Dirtmag in de leidingwerk om troebel wordende flowmeters te voorkomen.
• Controleer jaarlijks systeemdruk en ontlucht het systeem.

Vermogen, mengverhouding en praktijkgetallen

De getallen die ik noem moet je met een korreltje zout nemen, maar geven wel een indicatie van uitdagingen met beide systemen. Dit heeft te maken met vermogen. Nu zijn er maar weinig huizen die verwarmd moeten worden met 30kW. Uitgaande van 16x2mm PE buis hart op hart 10cm.

Een verdeler met eigen pomp is voorzien van een bepaalde mengverhouding. Bij een mengverhouding van 1:5 betekent dit dat het warme water dat bijgemengd wordt dus behoorlijk warm moet zijn. Hierdoor kan het zijn dat de cv op 60°C of hoger zal moeten worden ingesteld.

Aantal liters water per groep bij een temp. Voor de CV-ketel is dat 700l/h bij temp verschil 10°C. Idem bij een temp. verschil van 5°C 1400 liter/h. Het is belangrijk te realiseren dat de warmtebron en de circulatiecapaciteit van invloed zijn op de keuze voor open of gesloten verdeler.

Veelgestelde vragen (FAQ)

1. Kan ik een Caleffi verdeler gebruiken in combinatie met een warmtepomp?

Ja, absoluut. Sterker nog, Caleffi heeft specifieke pomploze verdelers (vaak van kunststof/composiet) die ideaal zijn voor warmtepompsystemen. Omdat een warmtepomp water van een lagere temperatuur levert, is er geen extra mengpomp op de verdeler nodig. Let er wel op dat je het juiste type LTV-verdeler kiest.

2. Hoe moet ik de Caleffi verdeler onderhouden?

Caleffi verdelers zijn nagenoeg onderhoudsvrij. Wel is het verstandig om jaarlijks de systeemdruk te controleren en het systeem te ontluchten. Als de flowmeters na verloop van tijd troebel worden door vuil in het cv-water, kun je overwegen een vuilafscheider (zoals de Caleffi Dirtmag) in je leidingwerk te plaatsen om je verdeler te beschermen.

3. Hoe stel ik de temperatuur in op de verdeler?

Bij een verdeler met een eigen circulatiepomp (vaak gebruikt bij traditionele cv-ketels) stel je de maximale aanvoertemperatuur voor de vloer in via de thermostaatknop op de verdeler zelf. Voor de meeste vloeren is een temperatuur tussen de 35°C en 40°C ideaal om schade aan de vloer te voorkomen en maximaal comfort te garanderen.

Praktische opmerkingen en gebruikservaringen

Die dop moet er af om bij te regelen en vaak kan die omgekeerd teruggeplaatst worden om makkelijker te kunnen draaien/regelen. Maar hier zien ze er nogal groot uit waardoor je de debietlijn niet meer zou kunnen zien dus misschien bij dit merk niet. Soms kan je aan het glaasje draaien, soms aan de plastic ring er onder. Ik heb eens alleen aan het glaasje gedraaid, maar was precies geen goed idee want ik denk dat je die glaasjes er blijkbaar kan vanaf draaien, en ik voelde een druppel water. Allicht kan dat om te reinigen.

Een slechte verdeler zorgt voor ‘koude zones’ in huis en onnodig energieverlies. Een hoogwaardige verdeler garandeert juist een optimaal rendement. Met een goed werkende verdeler bespaar je bovendien aanzienlijk op je energierekening. Het systeem zorgt ervoor dat warm water alleen daar naartoe gaat waar het nodig is. De betrouwbaarheid van je hele vloerverwarmingssysteem hangt af van de kwaliteit van de verdeler. Een defecte apparaat kan leiden tot waterschade of complete uitval van je verwarming.
