Isolatiewaarde PIR sandwichpanelen berekenen: dikte, Rd en Rc overzicht

PIR isolatie wordt veel gebruikt vanwege de hoge isolatiewaarde. PIR staat namelijk voor gebruiksvriendelijk en vormvast materiaal. Maar wat is de isolatiewaarde van PIR precies? Je leest het in deze blog. Het kan per fabrikant een heel klein beetje schelen, maar eigenlijk hebben alle diktes PIR plaat dezelfde Rc-waarde / Rd-waarde. Hierbij is de Rd-waarde de isolatie waarde van het materiaal zelf. Rc-waarde is de aangenomen uiteindelijke isolatiewaarde, in combinatie met de constructie. Denk maar aan de c van constructie als ezelsbruggetje. Hoe hoger de Rc-waarde van PIR, hoe beter de warmte wordt binnengehouden. Dit betekent dat de woning in de winter warm wordt gehouden en in de zomer warmte buiten laat. De constructie kan uiteraard verschillen in z'n bijdrage aan de uiteindelijke isolatiewaarde. Een houten gevel levert waarschijnlijk niet hetzelfde als een stenen muur. Gemiddeld wordt echter een bijdrage van een 0,5 verwacht. Dus men telt 0,5 bij de Rd-waarde van de isolatie op om tot de Rc-waarde te komen. Kijk altijd even of de Rc- of Rd-waarde wordt communiceert om tot een juiste vergelijking van isolatie te komen. Soms staat er alleen R-waarde, dan gaat het vaak over de Rc-waarde.

Waarom PIR isolatie?

PIR isolatie heeft een uitstekende isolerende werking dankzij de lage lambdawaarde. De lambdawaarde geeft aan hoe goed een isolatiemateriaal warmte geleid. Hoe lager de lambdawaarde, hoe slechter de warmtegeleiding, wat betekent dat er minder warmte verloren gaat. Door de lage lambdawaarde van PIR is het mogelijk om met dunne lagen te isoleren. Dit biedt een voordeel ten opzichte van materialen zoals steenwol of glaswol, omdat het minder ruimte in beslag neemt, terwijl het toch een hoge isolatiewaarde bereikt. Dat is handig als u niet veel ruimte heeft en toch een zo hoog mogelijke isolatiewaarde wilt halen.

R-waarden van PIR platen per dikte

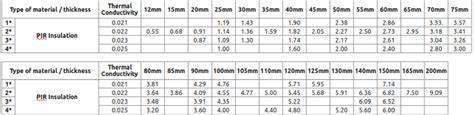

Hieronder zie je met welke dikte welke Rd-en Rc-waarde je kan bereiken. Hierbij is belangrijk dat je de platen zo strak mogelijk verwerkt. Neem dus de tijd om restvlakken in je constructie netjes op te meten en uit te tekenen op de te zagen plaat. Snij even met een mesje door de (aluminium) cachering heen en zaag de plaat daarna met een handzaag. Overige kieren in je werk zet je vaak dicht met PUR schuim.

Zoals je kan zien lopen de isolatie waardes met ongeveer 0,45 op per cm. Je zou dus ook 2 platen achter elkaar kunnen zetten om een bepaalde waarde te halen, waarbij je de Rd-waarde van beide platen gewoon kan optellen, met eventueel de 0,5 van de constructie. Op een plat dak of in de kruipruimte worden bijvoorbeeld vaak platen met een rechte kant gebruikt, omdat dit makkelijk legt. Als de platen strak tegen elkaar liggen is dat geen enkel probleem. De naden worden wel vaak afgetapet met aluminium tape. Kijk hier voor IKO Enertherm PIR platen met rechte kant. In de spouwmuur werkt men vaak met PIR platen met een tand en een groef, omdat je daar toch van onderaf opbouwt. Een bekende PIR spouwplaat is de Kingspan TW50, maar kijk ook eens naar ons huismerk Hoog Rendement Aluplaten, dit scheelt behoorlijk in geld, zonder concessies te hoeven doen op kwaliteit.

PIR kopen en toepassingen

PIR platen koop je bij Bouwbestel, bovendien profiteer je van scherpe prijzen en levering tot aan je voordeur. Is PIR toch niet helemaal de isolatie die je zoekt? Bekijk dan onze andere isolatiematerialen. Weet je niet precies welk isolatiemateriaal jij nodig hebt? Neem dan contact met ons op voor deskundig advies! De isolatiewaarde van PIR behoort tot de hoogste van alle gangbare isolatiematerialen. Dankzij de lage lambda-waarde van ongeveer 0,022 W/mK behaalt een PIR isolatieplaat al bij een geringe dikte een hoge Rd-waarde. De uiteindelijke isolatiewaarde wordt bepaald door de combinatie van de lambda-waarde, de dikte van de plaat en de behaalde Rd-waarde. Wilt u direct de juiste PIR plaat kiezen? Wilt u weten welke plaat u nodig heeft? van het materiaal en de dikte van de isolatieplaat. geeft de isolatiewaarde van de volledige constructie aan. Hoe dikker de PIR-plaat, hoe hoger de Rd-waarde. Kijk niet alleen naar de dikte van de plaat, maar vooral naar de gewenste Rd- of Rc-waarde van de constructie. De benodigde isolatiewaarde hangt af van de constructie, de beschikbare ruimte en het doel van de isolatie. Voor aanvullende isolatie kan een dunnere PIR-plaat voldoende zijn, terwijl voor een dak, muur of vloer meestal een hogere Rd-waarde wordt gekozen. PIR is geschikt voor het isoleren van een hellend dak vanaf de binnen- of buitenzijde. Bij een plat dak wordt PIR veel toegepast als drukvaste isolatielaag. PIR-platen kunnen worden gebruikt voor een voorzetwand, buitenmuur of spouwmuur. Voor vloerisolatie wordt PIR onder andere gebruikt boven of onder een constructievloer. De Rd-waarde van de PIR-plaat is niet automatisch gelijk aan de Rc-waarde van het complete dak, de muur of de vloer. De Rd-waarde geeft aan hoeveel warmteweerstand een isolatiemateriaal biedt. Bij PIR wordt vaak gerekend met een lambda-waarde van circa 0,022 W/mK. Een PIR-plaat van 100 mm is 0,10 meter dik. Door afrondingen en productspecifieke eigenschappen kan de opgegeven Rd-waarde iets afwijken. Deel het aantal millimeters door 1.000. Gebruik de lambda-waarde die bij de specifieke PIR-plaat staat vermeld. Ja. PIR heeft een lagere lambda-waarde dan glaswol. Daardoor behaalt u met een dunnere PIR-plaat dezelfde isolatiewaarde als met een dikkere glaswolplaat. Dat hangt af van de gewenste Rd- of Rc-waarde en de toepassing. Voor een dak wordt vaak een dikkere PIR-plaat gekozen dan voor een voorzetwand of vloer. De meeste PIR-isolatieplaten hebben een lambda-waarde tussen ongeveer 0,022 en 0,026 W/mK. De exacte waarde verschilt per fabrikant en product. Dat hangt af van de toepassing. Voor nieuwbouw en hoogwaardige renovatie wordt vaak een hogere Rd-waarde gekozen dan voor na-isolatie. PIR heeft een gesloten celstructuur met een zeer lage warmtegeleiding. Bekijk ons complete assortiment PIR isolatieplaten of kies direct voor PIR met een afwerking zoals gips, OSB, Fermacell, Agnes of underlayment.

Berekening en bouwvoorschriften

De isolatiewaarde van sandwichpanelen wordt doorgaans aangegeven in Rc- of Rd-waarden, afhankelijk van de constructie en de gebruikte materialen. De Rc-waarde wordt bepaald door de combinatie van isolatiemateriaal en constructie. Bij nieuwbouw en renovatie gelden bouwvoorschriften die aangeven welkeRc-waarden nodig zijn per toepassing (dak, muur, vloer). Het berekenen van de Rc-waarde is behoorlijk ingewikkeld; het gaat verder dan het optellen van de afzonderlijke Rd-waardes van de verschillende materialen die in een pand zijn gebruikt. U moet rekening houden met alle andere bouwmaterialen, eventuele luchtlagen en correctiefactoren die voortkomen uit bevestigingsmaterialen en koudebruggen.

De isolatiewaarde van PIR sandwichpanelen is hoog dankzij een lambda-waarde van circa 0,023 W/mK, wat betekent dat elke centimeter dikte een Rc-bijdrage levert. Dit is beter dan vrijwel alle andere isolatiematerialen. Kijk naar de samenwerking van lambda, dikte en Rd-waarde om de uiteindelijke Rc-waarde te berekenen. PIR-diktes zoals 50 tot 70 mm bieden Rd-waardes van circa 2,25 tot 3,15; 80 tot 100 mm geven circa 3,60 tot 4,50. 120 tot 140 mm hebben circa 5,40 tot 6,30 aan Rd-waarde. Een dikkere plaat levert doorgaans een hogere Rc-waarde, maar de juiste keuze hangt af van ruimte, doel en constructie.

Praktische tips en werkwijze

• Kijk altijd naar Rc- of Rd- waarden bij diper isolatie om juiste vergelijkingen te maken. Soms staat er alleen R-waarde, dan gaat het vaak over Rc.
• Snijwerk en afdichting: werk de naden strak af; gebruik PUR-schuim voor kieren.
• Let op vocht en drukvastheid: PIR platen zijn geschikt voor hellende daken, platte daken en vloeren; op wanden is een juiste afwerking nodig.
• Maak een nauwkeurige dakopname en teken deze uit op de plaat om verspilling te voorkomen. Houd rekening met verspilling van 5-10% voor snijverlies en reserve.
• Overweeg spouwmuur toepassingen met tand-en-groef plaatcontact voor betere opbouw.

Diepte-informatie: λ, Rd en Rc in praktijk

De isolatiewaarde is afhankelijk van de combinatie van λ (lambda), de dikte van de plaat en de behaalde Rd-waarde. PIR heeft een gesloten celstructuur met zeer lage warmtegeleiding. De λ-waarde ligt vaak tussen 0,022 en 0,026 W/mK, afhankelijk van fabrikant en product. De Rd-waarde groeit met elke centimeter extra dikte; bij 100 mm PIR is de Rd-waarde doorgaans rond de 4,5. De Rc-waarde is hoger wanneer de constructie bijdraagt aan de warmteweerstand; een ruwe vuistregel is dat een extra centimeter PIR ongeveer 0,43 m2K/W bijdraagt aan Rc, afhankelijk van de exacte uitvoer en constructie.

Veelgestelde vragen en aanvullende adviezen

1. Moet ik dak en wand even dik isoleren? Ja, het dak verliest de meeste warmte, dus vaak is dakdikker dan wandindeling voordelig.
2. Kan ik later extra isolatie toevoegen? Ja, maar het is duurder en minder efficiënt dan direct de juiste dikte kiezen.
3. Welke dikte is ideaal voor een loods versus een woning? Voor een loods geldt vaak 40-60 mm voor opslag en werkplaats, 80-100 mm voor woonfuncties; Raadpleeg bouwvoorschriften en een specialist voor maatwerk.
