Het Metal Stud Plafondsysteem is een handige constructie waarmee je eenvoudig een verlaagd plafond kunt monteren.
Dit systeem bestaat uit verschillende profielen, afhangers en diverse andere hulpstukken.
Deze profielen vormen samen een metalen frame van verzinkt staal waarop je de gipsplaten monteert.
De ruimte tussen de profielen kun je gemakkelijk vullen met isolatiemateriaal, zoals glaswol- of steenwolplaten.
De eerste en de laatste draad ca.
Het eerste en laatste profiel komen op max.
Dit systeem is ontstaan uit een combinatie van metalen profielen die samen een stevig frame vormen.
Begin met het bevestigen van de U-profielen aan de omliggende wanden.
Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken.
Bevestig het U-profiel altijd aan een voldoende draagkrachtige ondergrond.
Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen:Hout: gebruik geschikte schroeven.Bestaande gipswand: bevestig het profiel bij voorkeur in het achterliggende stijl- of regelwerk.
Gebruik alleen een geschikte hollewandbevestiging wanneer deze voldoende draagkracht biedt voor de toepassing. Gebruik bijvoorbeeld gefosfateerde gipsplaatschroeven bij een bestaande gipswand.
Beton of metselwerk: gebruik een plug-schroefcombinatie die geschikt is voor de betreffende ondergrond en belasting, zoals Fischer DUOPOWER pluggen.
Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten.
De U-profielen kun je met een blikschaar inkorten tot de juiste lengte.
Vervolgens monteer je de C-plafondprofielen bovenop de U-profielen om het hoofdregelwerk te creëren.

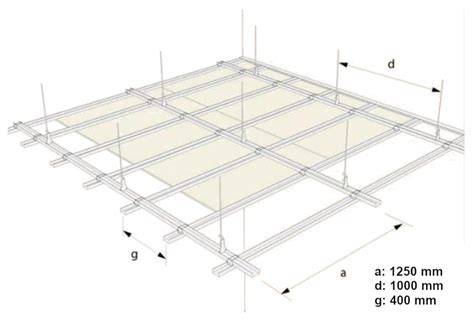

Deze C-profielen plaats je op een onderlinge afstand van 1250 mm.
Het hoofdregelwerk bevestig je vervolgens aan het plafond, oftewel de bovenliggende constructie.
Gebruik afhangers en bevestigingsmiddelen die geschikt zijn voor de betreffende ondergrond en de belasting van het plafond.
De afhangers worden geplaatst met een maximale afstand van 1000 mm tussen de bevestigingspunten.
Dit betekent dat zowel de maximale afstand tussen de afhangers als de onderlinge overspanning van het plafond niet meer dan 1000 mm mag zijn.
Let op: plaats de eerste ophangpunten van de C-profielen op maximaal 400 mm van de wand.
Dit zorgt voor extra stabiliteit langs de randen van het plafond.
Onder het hoofdregelwerk monteer je de plaatdragende C-plafondprofielen.
Deze schuif je in de U-profielen en plaats je op een onderlinge afstand van 400 mm.
Bevestig deze plaatdragende C-profielen aan het hoofdregelwerk met metal stud kruisverbinders.
Plaats een kruisverbinder op ieder punt waar de C-profielen elkaar kruisen.
De C-profielen kun je, indien nodig, verlengen met behulp van een metal stud verbindingsstuk.
Zorg ervoor dat de verbindingen tussen naast elkaar liggende profielen verspringen.
Zo voorkom je dat meerdere verbindingen op dezelfde lijn liggen en heb je extra stabiliteit.
Nadat het metalen frame van verzinkt stalen profielen is gemonteerd, kun je de gipsplaten vastschroeven om het verlaagde plafond af te maken.
Monteer de gipsplaten haaks op de plaatdragende C60/27-profielen.
Laat de naden tussen de platen verspringen en zorg dat kopse naden voldoende worden ondersteund.
Gebruik gipsplaatschroeven met een lengte die past bij het aantal plaatlagen.
Draai de schroeven zo diep dat de kop iets in de plaat ligt, zonder het karton te beschadigen.
Volg voor de schroefafstanden, randafstanden en voegafwerking de verwerkingsvoorschriften van de fabrikant.
Wil je verlichting, installaties of andere elementen in of aan het plafond aanbrengen? Controleer dan vooraf of de gekozen systeemopbouw geschikt is voor de extra belasting.
Zwaardere onderdelen bevestig je doorgaans rechtstreeks aan de bovenliggende bouwconstructie en niet alleen aan de gipsplaat of plafondprofielen.
Bij een plafond met een enkel raster worden de C-profielprofielen zowel als hoofdregelwerk als plaatdragend regelwerk gebruikt.
Dit betekent dat er slechts één laag profielen is die de gipsplaten draagt en aan het bouwplafond wordt opgehangen.
Hierdoor zijn er doorgaans meer afhangpunten nodig dan bij een dubbel raster.
Dit zorgt voor meer bevestigingswerk aan de bovenliggende constructie en een langere montagetijd.
De juiste hart-op-hart afstanden voor verschillende gipsplaten zijn hieronder vermeld.
Controleer bij afwijkende profielen, platen, extra belastingen of specifieke prestatie-eisen altijd de actuele verwerkingsvoorschriften van de fabrikant.
Het combineren van onderdelen uit verschillende plafondsystemen kan invloed hebben op de toegestane afstanden.
Bij de montage van een metal stud systeemplafond met een dubbel raster werk je met twee soorten profielen:Metal stud C-plafondprofielenMetal stud U-plafondprofielen (U27).
De maximale overspanning is afhankelijk van de breedte van het toegepaste metal stud profiel, de beplating en de volledige systeemopbouw.
Het volgende advies voor montage is gebaseerd op het gebruik van gipsplaten van 9,5 mm dik met ronde kanten.
Begin met het bevestigen van de U-profielen aan de omliggende wanden.
Door foamband op het U-profiel aan te brengen, kun je de geluidsoverdracht via de aansluiting beperken.
Bevestig het U-profiel aan een voldoende draagkrachtige ondergrond.
Afhankelijk van het materiaal van de wanden gebruik je de volgende bevestigingsmiddelen.
Hout: gebruik geschikte schroeven.
Bestaande gipswand: bevestig het profiel bij voorkeur in het achterliggende stijl- of regelwerk.
Gebruik alleen een geschikte hollewandbevestiging wanneer deze voldoende draagkracht biedt voor de toepassing.
Gebruik bijvoorbeeld gefosfateerde gipsplaatschroeven bij een bestaande gipswand.
Bevestig het U-profiel aan de wand met een hart-op-hartafstand van 600 mm tussen de bevestigingspunten.
De U-profielen kun je met een blikschaar inkorten tot de juiste lengte.
Vervolgens monteer je de C-plafondprofielen bovenop de U-profielen om het hoofdregelwerk te creëren. Deze C-profielen plaats je op een onderlinge afstand van 1250 mm.
Het hoofdregelwerk bevestig je vervolgens aan het plafond, oftewel de bovenliggende constructie. Gebruik afhangers en bevestigingsmiddelen die geschikt zijn voor de betreffende ondergrond en de belasting van het plafond.
Je kunt altijd ondersteuning vinden bij de knauf kennisbank voor de juiste afstanden en montagetechnieken.
Een verlaagd plafond onder houten balken bevestigen
Praktische tips om een plafondlamp te bevestigen zonder schade
Precies in het midden naast de doos zit je als het goed is altijd tussen de buizen.
Precies naast in het midden naast de doos zit je als het goed is altijd tussen de buizen.
Links gaat naar 1 buis, rechts gaat naar twee.
Tja dan toch even een de deksels eraf en kijken hoe de buizen/kabels lopen.
Edit:die met die 2 buizen zou dus moeten gaan, daar past een schroef tussen zonder dat je de buizen hoeft te beschadigen.
Dan heb je hem in ieder geval aan 1 kant goed vast.
In het midden van die strip zit een gat waar een moer uit steekt. Daar monteer je de witte beugel op.
Op de lange kanten zit toch gewoon hout? Ik zou nu voor jouw kunststof boutjes gaan, bij een bouwmarkt die grijpbakken heeft waarschijnlijk per stuk te koop.
Maar om het op te lossen zou ik een mooi stuk hout opzoeken en deze over de dozen plaatsen.
Kunststof bouten klinkt inderdaad als een goede oplossing!
Ik ga kijken of ik die kan vinden.
- Fiche 1.5 - Verlaagd plafond monteren
- Stap 1 Teken op de omringende wanden de nieuwe plafondhoogte af minus de gipsplaatdikte.
- De eerste en de laatste draad ca.
- Het eerste en laatste profiel komen op max.
- Klik deze vervolgens m.b.v. de Knauf kruisverbinder vast aan het reeds gemonteerde basisprofiel Knauf CD 60/27.
- Stap 9 Begin vanuit een hoek met het monteren van de gipsplaten en bij voorkeur haaks op de Knauf CD-profielen 60/27 en met verspringende naden om de akoestische isolatie te verbeteren, de glaswol Knauf Insulation TI 135U plaatsen.
- Stap 10 Gebruik hiervoor een schroefmachine voorzien van het schroefhulpstuk Knauf HK 11 en Knauf snelbouwschroeven 25 mm.
Belangrijke waarschuwingen en aandachtspunten
Het combineren van onderdelen uit verschillende plafondsystemen kan invloed hebben op de toegestane afstanden.
Wil je extra belasting toevoegen, controleer dan of de systeemopbouw dit toelaat en pas de bevestigingsmiddelen aan.
