CLT (Cross Laminated Timber), ook wel bekend als kruislaagshout of massieve houtbouw, is een innovatief product voor houtbouw. Het bestaat uit verschillende lagen hout die kruislings op elkaar gelijmd zijn en onder hoge druk worden samengeperst. Hierdoor is het materiaal constructief bijzonder sterk en kan het gebruikt worden voor de vloeren, binnen- en buitenwanden en het dak van een gebouw. CLT vormt een volwaardig alternatief voor beton en staal en is erg geschikt voor hoogbouw. Ook voor woningbouw groeit het in populariteit vanwege CO2 opslag in het materiaal.
Wat is CLT precies?

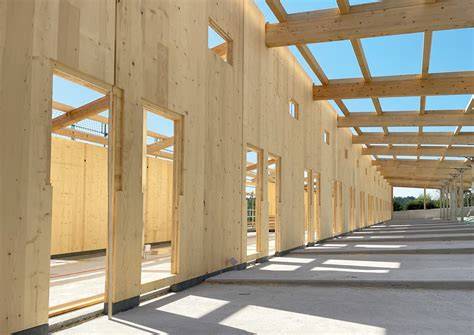

Cross Laminated Timber, meestal kortweg CLT of kruislaagshout genoemd, is een relatief nieuw houtbouwproduct. Het bestaat uit meerdere houtlagen die kruislings verlijmd zijn en onder hoge druk gecomprimeerd worden. De opbouw is symmetrisch en de panelen zijn meestal 3 x 14 meter, met variabele afmetingen afhankelijk van de leverancier. CLT-panelen kunnen wanden, vloeren en daken dragen en vormen zo een volwaardig constructief element dat beton en staal kan vervangen in meerdere bouwtoepassingen.
Voordelen van CLT bouwen

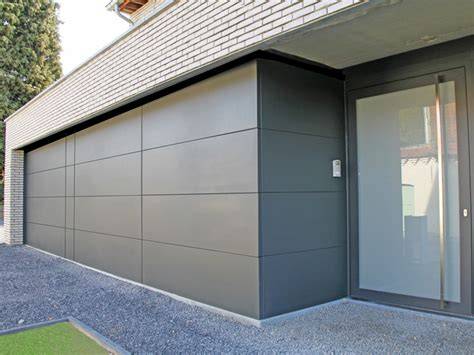

Enkele belangrijke voordelen zijn een korte bouwtijd door prefabricatie, grote overspanningen, en een goede mogelijkheid voor energie-efficiënte gebouwen. CLT constructies presteren in brandstoestanden verrassend goed doordat alleen de buitenkant aanbrandt terwijl de binnenkant beschermd blijft. Door CLT te combineren met brandveilige isolatie en gevelbekleding ontstaat er een extra beschermlaag. Dankzij Rockpanel gevelpanelen van basalt is de gevel van nature brandbestendig en kunnen deze panelen in diverse kleuren en designs worden toegepast.
Brandveiligheid en gevelbekleding

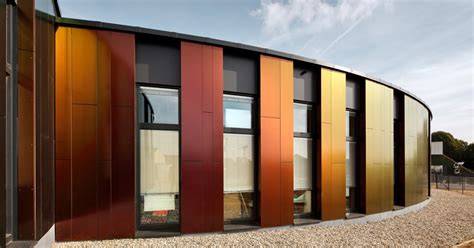

Rockpanel gevelpanelen zijn brandveilig en duurzaam: ze zijn te combineren met CLT en blijven lang meegaan (officiële levensduur 50 jaar). De producten zijn getest op brandveiligheid bij diverse constructies en voldoen aan de eisen van het bouwbesluit. Bij CLT constructies geldt brandklasse D en de vloeren en wanden hebben een dubbele functie als draagconstructie en scheidingswand tussen brandcompartimenten. Verwijzingen naar EAD 13005-00-0304 zijn steeds relevant voor de documentatie bij Bouwtoezicht en Wet Kwaliteitsborging.
CLT in combinatie met gevelbekleding
Bij CLT bouw kun je buitenafwerken met gevelpanelen of stroken om zo de gewenste uitstraling te bereiken. Rockpanel is hier uitermate geschikt vanwege recyclebaarheid, lange levensduur en brandveiligheid. De gevelpanelen zijn verkrijgbaar in vele kleuren en designs en kunnen een belangrijke bijdrage leveren aan de energetische prestaties van het gebouw.
Toepassingsvoorbeelden en praktijkervaring
In de praktijk zien we voorbeelden zoals de modelwoning van FLETTS met Rockpanel Natural gevelpanelen geplaatst op CLT, en de Delftse plannen voor 12 appartementen met CLT en Rockpanel afwerking. Daarnaast zijn er internationale voorbeelden zoals haute hoogte CLT-gebouwen en hybriden die laten zien hoe CLT kan samengaan met beton of staal voor specifieke sterkte- en brandveiligheidsdoelstellingen.
Opbouw van SIPs gevel en CLT vloer
Hoe werkt CLT precies en wat zijn ontwerpuitdagingen?
CLT wordt gevormd uit meerdere houten lamellen die kruislings verlijmd zijn, wat zorgt voor hoge sterkte, stabiliteit en stijfheid in alle richtingen. De panelen kunnen 3, 5 of 7 lagen bevatten en hebben vaak standaardafmetingen zoals 3 x 14 m, met maximale afmetingen afhankelijk van de fabrikant. De stijfheid van CLT moet gereduceerd worden ten opzichte van massief hout, en de spanning in doorsnedes moet correct worden verdeeld. Bij ontwerpen moet rekening gehouden worden met buiging, (rol)schuifspanning, knie- en stabiliteitsknik, evenals geluidisolatie en trillingen (Tot de normen NEN-EN 1995-1-1).
De lijm die gebruikt wordt in CLT is van groot belang: de ETA of CE-markering en de DOP specificeren welke lijm toegepast is voor welke CLT-constructie. Veelvoorkomende lijmsoorten zijn PU en MUF, en lamellen kunnen in twijfel gevallen loslaten. Verbindingen zijn vaak bepalend voor de vervormingen van de constructie, waardoor schroeven en stalen verbinders veel gebruikt worden. Bij montage is het essentieel delaminatie te voorkomen door droge weersomstandigheden en snelle wind- en waterdichte afwerking na plaatsing.
Vergelijking CLT versus houtskeletbouw (HSB)

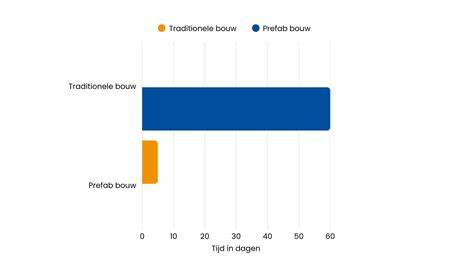

CLT is een alternatief voor HSB. HSB bestaat uit een houten skelet met open wandendragers en wordt geïsoleerd tussen stijlen. CLT-panelen worden in de fabriek gefabriceerd en op de bouwplaats gemonteerd, wat de bouwtijd aanzienlijk kan verkorten. CLT biedt grotere overspanningen en kan een volledig draagvlak vormen zonder extra framewerk. De combinatie van prefab en droge bouw maakt CLT vaak sneller en minder gevoelig voor weersinvloeden dan traditionele betonbouw.
HSB biedt meer ontwerpvrijheid op korte termijn en is makkelijker aanpasbaar op de bouwplaats, terwijl CLT vooral efficiënt is bij prefab en s skerpte constructies. Een volledig CLT-gebouw vereist een zorgvuldige planning, vooral rondom leidingen en installaties, omdat er weinig flexibiliteit is na prefabricage.
Regelgeving en normen rond CLT

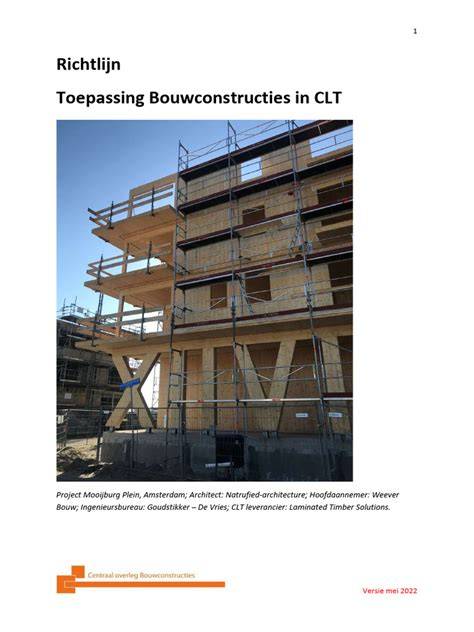

Tot op heden ontbreken in eerste instantie duidelijke regelgeving voor CLT, maar er is wel een Richtlijn Toepassing Bouwconstructies in CLT uit 2022. In de EU-regelgeving is CLT in de latere versies van Eurocode 5 (EN 1995) geïntegreerd, waardoor de ontwerpregels voor CLT geleidelijk officieel worden vastgelegd. Voor CLT in klimaatschalen is het belangrijk om te documenteren of de duurzaamheid voldoet aan de vereisten en welke lijm er gebruikt is. De ETA en DOP geven aan welke lijm geschikt is voor specifieke CLT-producten.
Praktische stappen voor projecten
- Begin met een duidelijke definitie van de gewenste overspanning, draagvermogen en esthetiek, rekening houdend met de constructieve mogelijkheden van CLT.
- Laat CLT-panelen in de fabriek op maat maken met uitsparingen voor leidingen en aansluitingpunten.
- Plan voor installatie: zorg voor just-in-time levering, droge omstandigheden en wind- en waterdichte afwerking na montage.
- Kies gevelbekleding die brandveilig is en recyclebaar, zoals Rockpanel, en denk aan lange levensduur en onderhoudsbehoefte.
- Geef aandacht aan lijmkeuzes en bevestigingsmaterialen; gebruik gecertificeerde schroeven en verbindingsonderdelen en rekening met knik en stabiliteit.
Technische samenvatting en kengetallen
Belangrijkste kenmerken:
- Maximale afmetingen panelen: ongeveer 2,95 x 16 m tot 3,50 x 22 m (afhankelijk van fabrikant)
- Dikte: 3, 5 of 7-laags vurenhout (incidenteel houten buitenlaag kan anders zijn)
- Volumieke massa: circa 400-470 kg/m3
- λ (lambda) voor CLT: ca. 0,079-0,12 W/(m·K) afhankelijk van type
- Soeluele warmtecapaciteit: ca. 720 kJ/(m3·K)
Informatie en bronnen
Architectenbureau Inbo biedt een gratis handleiding voor CLT, en verschillende leveranciers leveren catalogi en rekenprogramma’s voor sterkteberekeningen van verbindingen. Voor rekenregels en ontwerpregels blijft de CLT-documentatie employerlijk en afhankelijk van nationale regelgeving, terwijl de ETA en CE-markering meer zekerheid geven aan aannemers voor het dossier Wet Kwaliteitsborging.
