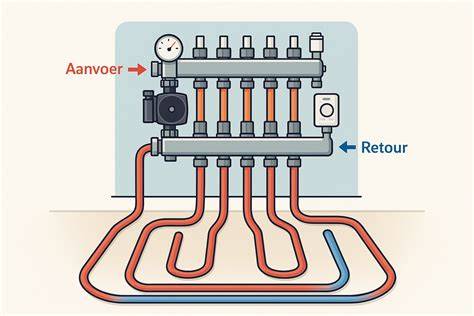

Verdelers zijn een belangrijk onderdeel van vloerverwarmingssystemen, omdat ze verantwoordelijk zijn voor de circulatie van verwarmd water van je warmtebron door het aangesloten vloerverwarmingssysteem. In deze gids bekijken we hoe een verdeler werkt om een comfortabele, energie-efficiënte warmte voor je huis te leveren. Watergedragen vloerverwarming bestaat uit buizen die onder de vloer worden geïnstalleerd en de kamer erboven stralend verwarmen. Het verdeler verbindt je warmtebron - een verwarmingsketel, warmtepomp of een andere - met deze buizen voor watervloerverwarming.
De aansluiting op de warmtebron gebeurt via het primaire verwarmingscircuit. Vloerverwarmingsleidingen kunnen in verschillende patronen worden gelegd en zo circuits vormen; een enkel circuit kan voor een individuele kamer zijn of er kunnen meerdere circuits worden gebruikt voor grotere kamers of open ruimtes - deze worden zones genoemd. Elk vloercircuit wordt aangesloten op een centraal geplaatste verdeler die een onafhankelijke regeling van de zones mogelijk maakt. De warmtebron levert water aan de verdeler via de optionele bijbehorende mengeenheid van de verdeler om de gewenste watertemperatuur te garanderen (deze kan worden ingesteld tussen 20 en 60 graden Celsius). Als de warmtebron echter constant de nodige watertemperatuur voor het systeem kan leveren zonder oververhit te raken, dan is een mengeenheid misschien niet nodig.
Wil je meer weten over vloerverwarmingscircuits? Verdelers kunnen tot 120 meter vloerverwarmingsbuizen per circuit dragen, dus voordat het water in deze buizen wordt geleverd, wordt het debiet voor individuele circuits ingesteld via de debietmeters om te voldoen aan de behoeften van het specifieke circuit. Het optimaal verwarmde water, met de juiste stromingsdruk en stroomsnelheid, wordt vanuit de verdeler in de vloer gebracht via de Doorstroomarm van de verdeler en na circulatie van de vloercircuits komt het water via de Terugstroomarm weer in de verdeler. De Warmup S3 verdeler is ideaal voor gebruik met alle watergedragen vloerverwarmingssystemen.
Het is gemaakt uit één stuk 304-kwaliteit, lasergeëtst roestvast staal voor een hoge corrosiebestendigheid zonder lasnaden die na verloop van tijd kunnen corroderen en lekken. Het S3 verdeler zit boordevol innovatieve functies om je vloerverwarmingssysteem optimaal te laten presteren. Hij maakt gebruik van handbediende ontluchters om de lucht snel te laten ontsnappen tijdens de inbedrijfstelling en lekkage te voorkomen als ze ouder worden, en van een Thermomanometer (gecombineerde druk- en temperatuurmeter) op de stromingsarm, zodat je de watertemperatuur van de stroming gemakkelijk kunt controleren. De Taconova debietmeters van het verdeler maken het systeem nauwkeuriger en betrouwbaarder voor een snellere installatie. Ze worden tijdens de installatie ingesteld om het juiste debiet voor het circuit te configureren en het ontworpen verwarmingsvermogen voor dat circuit te leveren - wat wordt bepaald door de vloeropbouw en warmteverliezen van de ruimte.
1. Een S3 Mengeenheid is nodig bij de verdeler als de warmtebron niet constant de ontwerptemperatuur kan handhaven. De mengeenheid mengt het verwarmde water uit het primaire verwarmingscircuit met koeler water uit de vloercircuits om de ideale ontwerptemperatuur te bereiken, zodat de watertemperatuur optimaal kan worden geregeld tussen 20 en 60 graden Celsius, het ideale temperatuurassortiment voor watergedragen vloerverwarmingssystemen. 2. 3. De S3 Thermomotoren (Actuators) kunnen worden geïnstalleerd met de S3 verdeler om de circuitkleppen te regelen. Door verbinding met de zoneregeling kan de thermostaat van het vloerverwarmingssysteem regelen wanneer de Actuators elk circuit openen en sluiten, zodat het water door het systeem kan circuleren. 4. De verdeler omkasting is ontworpen om de Warmup S3 verdeler veilig in op te bergen. Het heeft een klassiek, stijlvol ontwerp en is verkrijgbaar in verschillende breedtes voor gebruik met verschillende verdelermaten: 600 mm voor 2-3-poortsverdelers, 750 mm voor 4-6-poortsverdelers, 900 mm voor 7-9-poortsverdelers en 1050 mm voor 10-12-poortsverdelers.
Plaatsing en structuur van verdelers
De plaatsing van verdelers is essentieel voor een efficiënt vloerverwarmingssysteem. De beste plaats voor de verdeler is centraal ten opzichte van de verwarmingszones; door de verdeler centraal te monteren worden de buizen zo kort mogelijk gehouden, zodat het verwarmde water gelijkmatig en efficiënt de verwarmde zone bereikt. Voor grotere projecten kan meer dan één verdeler nodig zijn. De S3 verdeler van Warmup biedt een probleemloze installatie en het gebruik ervan samen met de zoneregeling en slimme thermostaten van Warmup levert intuïtief warmtebeheer voor je huis. De Zoneregeling regelt het elektrische aspect van een vloerverwarmingssysteem en zorgt voor een verbinding tussen de verdeler en zijn componenten met de warmtebron en de thermostaat. Als een thermostaat om warmte vraagt in een specifieke verwarmde zone, levert de zoneregeling spanning aan de betreffende thermomotor (of meerdere, als je meer dan één circuit per verwarmde zone gebruikt) die de kleppen opent en warm water door de circuits laat stromen. De S3 verdeler van Warmup levert een deskundig ontwerp tegen een concurrerende prijs. Voor de eenvoudigste optie met twee poorten zonder mengeenheid met pomp kost de verdeler circa 120 euro inclusief BTW. De kosten nemen toe met extra poorten en onderdelen.
Aansluiten en montage
De installatie van een vloerverwarming wordt aangesloten op een bestaand cv-systeem, waarbij gebruik wordt gemaakt van een verdeler. Deze verdeler stuurt warm cv-water door de verwarmingsbuizen die in de vloer zijn gelegd. Het aansluiten van een dergelijke verdeler is een relatief eenvoudig proces dat kan worden opgedeeld in drie hoofdonderdelen: het ophangen van de verdeler, het aansluiten van de vloerverwarmingsbuizen en het monteren van de thermostaatknop.
Een vloerverwarming verdeler wordt doorgaans geïnstalleerd in de meterkast of een geschikte opbergkast. Hieronder volgt een gedetailleerd stappenplan voor de montage en aansluiting. Deel 1: Vloerverwarming verdeler ophangen. Om de vloerverwarming verdeler correct aan de muur te bevestigen, dient u de volgende stappen te volgen: Hoogte van de verdeler bepalen, Gebruik een rolmaat om de gewenste hoogte voor de verdeler te bepalen. Het is aan te raden de onderkant van de verdeler ongeveer 40 cm boven de vloer te plaatsen. Positie van de verdeler bepalen, Bepaal de exacte positie van de verdeler aan de muur. Zorg ervoor dat de aanvoer- en retouraansluiting naar boven gericht zijn. De aanvoeraansluitingen zijn doorgaans gemarkeerd met blauwe doppen, terwijl de retouraansluitingen meestal rode doppen hebben. Gebruik een waterpas om te garanderen dat de installatie perfect horizontaal hangt. Boorgaten aftekenen, Wanneer de verdeler correct is gepositioneerd en waterpas hangt, kunt u met een potlood of pen de vier benodigde boorgaten aftekenen. De locatie van deze gaten kan variëren per specifiek verdeler model. Gaten boren, Boor de afgetekende gaten met een boormachine. Controleer of de geboorde gaten diep genoeg zijn om de pluggen volledig in de muur te kunnen plaatsen. Pluggen plaatsen, Plaats de pluggen in de geboorde gaten. Zorg ervoor dat ze volledig en stevig in de muur zitten. Let op: gebruik de juiste pluggen die geschikt zijn voor uw specifieke muurtype. Verdeler ophangen, Bevestig de verdeler aan de muur met de meegeleverde bouten en sluitringen. Dit zorgt voor een stabiele en veilige bevestiging.
Deel 2: Vloerverwarmingsbuizen aansluiten op de verdeler Na het ophangen van de verdeler, volgt het aansluiten van de vloerverwarmingsbuizen: Vloerverwarmingsbuis op verdeler draaien, Zorg ervoor dat u de vloerverwarmingsbuis recht op de aansluiting van de verdeler draait om een goede verbinding te garanderen. Koppeling vastdraaien, Draai vervolgens de adapterkoppeling stevig vast met een steeksleutel, doorgaans maat 24. Herhaal deze stappen voor alle verwarmingsbuizen die aangesloten moeten worden. Deel 3: Thermostaatknop aansluiten. Het aansluiten van de thermostaatknop is de laatste stap in het installatieproces. Houd er rekening mee dat de exacte positie van het voetventiel en andere componenten per verdeler kan verschillen. Beschermknop verwijderen, Draai de beschermknop van het voetventiel. Dit is meestal een losse dop die het ventiel beschermt. Wartel plaatsen, Verwijder de wartel van de thermostaatknop en draai deze met de hand op het voetventiel. Zorg voor een stevige, maar niet te strakke bevestiging. Thermostaat instellen, Stel de thermostaat op de verdeler in op een maximumtemperatuur van 40 °C. Dit is een veilige temperatuur voor de meeste vloerverwarmingssystemen. Capillair plaatsen, Plaats het capillair, een dunne buis gevuld met vloeistof die uitzet of krimpt bij temperatuurveranderingen, in de buisvoeler van de verdeler. De specifieke locatie van de buisvoeler kan per merk en type verdeler verschillen; raadpleeg hiervoor de technische informatie van de fabrikant. Na het voltooien van deze stappen, kan de waterdruk op het systeem worden gezet en kan worden getest of alles naar behoren functioneert.
Soorten verdelers en hun werking. Er zijn twee veelgebruikte soorten verdelers: de open en de gesloten vloerverwarming verdeler. Open verdeler Een open verdeler, vaak uitgerust met een pomp, fungeert als het centrale hart van het vloerverwarmingssysteem. Hierop kunnen tussen de 2 en 12 groepen worden aangesloten. Een ingebouwde pomp zorgt voor de circulatie van het water. Wanneer de watertemperatuur te laag wordt, wordt er automatisch warm water uit de cv-installatie toegevoegd, geregeld door een thermostaatkraan. De temperatuur wordt doorgegeven aan de verdeler, waarna het water via een thermostaatventiel naar de pomp stroomt. Deze stuurt het warme water naar een verdeelkoker, waar het gelijkmatig over de vloerverwarmingsbuizen wordt verdeeld. Een meetinstrument in de verdeelkoker registreert de temperatuur en geeft indien nodig een signaal aan het thermostaatventiel om de toevoer aan te passen. Het afgekoelde water keert terug naar een verzamelkoker en wordt gedeeltelijk teruggepompt naar de warmtebron. Groepen met verschillende afmetingen kunnen worden ingeregeld met inregelafsluiters om gelijke druk te garanderen. Optioneel kunnen debietmeters per groep worden aangebracht om de doorstroming te meten, of elektrische kleppen die door thermostaten worden aangestuurd om groepen te openen of sluiten.
Gesloten verdeler Een gesloten verdeler beschikt niet over een ingebouwde pomp en kan geen koud en warm water mengen. Dit type verdeler wordt vaak toegepast in combinatie met een warmtepomp, waarvan de maximale temperatuur doorgaans is begrensd op 45°C. De opwarming van het water in de vloerverwarmingsbuizen verloopt efficiënter met een warmtepomp.
< tagimg>Diagram: open vs gesloten verdeler functionaliteitenAandachtspunten en aansluiting op stadsverwarming
Bij gebruik van stadsverwarming moet de verdelerunit voor de vloerverwarming aan specifieke voorwaarden voldoen. Het is raadzaam om hierover informatie in te winnen bij uw energiebedrijf. De vloerverwarming moet onafhankelijk van een kamerthermostaat of nachtverlaging worden aangesloten. Veranderingen aan de verwarmingsinstallatie, zoals het plaatsen van nieuwe radiatoren of vloerverwarming, dienen te worden gemeld aan de leverancier van stadsverwarming ter compensatie van waterverlies in het netwerk.
Een thermostaatknop op de verdeler kan dienen als veiligheidsthermostaat die de pomp uitschakelt bij te hoge temperaturen, of als een begrenzer voor de temperatuur van de vloerverwarming. De kringen van de vloerverwarming moeten worden ingeregeld op basis van de drukval en het debiet dat door elke kring loopt. Dit kan worden geoptimaliseerd met inregelkranen, zoals die van TA - Tour Andersson. Een thermostaatknop op de verdeler kan dienen als veiligheidsthermostaat die de pomp uitschakelt bij te hoge temperaturen, of als een begrenzer voor de temperatuur van de vloerverwarming.
Aansluiting en retour
De aansluiting op de retour kan via een retourtemperatuurbeperking, een retourleiding, een pompgroep en een temperatuursensor. De pompgroep zorgt voor de juiste doorstroming, terwijl de temperatuursensor de retourtemperatuur meet. Het correct aansluiten van het retourwater is essentieel om problemen zoals kromtrekken van de vloer of beschadiging van leidingen te voorkomen.
Do-it-yourself installatie en kosten
Installatie van de vloerverwarming verdeler: een doe-het-zelf project. Gereedschappen en materialen verzamelen: verstelbare sleutels, tangen, schroevendraaiers, buissnijders en teflontape. Leidingen snijden en aansluiten: sluit eerst de warmwaterkraan van uw cv-ketel af. Meet de lengte, zaag op maat en verbind met teflontape en Euroconus-koppelingen. Laatste voorbereiding en installatie: controleer afdichtingen en test op lekkage.
Kosten en montage door aanbieders: een vloerverwarming verdeler vormt het kloppende hart van je systeem. Voor een basisoplossing met twee poorten zonder mengeenheid met pomp kost de verdeler circa 120 euro inclusief BTW; de prijs stijgt met extra poorten en onderdelen. Het aansluiten van een verdeler op een bestaand cv-systeem is doorgaans relatief eenvoudig en bestaat uit drie hoofdonderdelen: ophangen, buizen aansluiten en thermostaatknop monteren. Voor complete montage bieden leveranciers vaak maatwerkoffertes aan.
Praktische samenvatting over werking en keuzes
De verdeler mengt en verdeelt warm water over de vloerverwarmingsgroepen en zorgt dat elke groep het juiste debiet krijgt. Bij lage aanvoertemperaturen volstaat meestal een open verdeler zonder pomp; bij hogere aanvoertemperaturen is een mengverdeler met eigen pomp en thermostaatkraan nodig om veilig tot 35-45 °C te regelen. Voor stadsverwarming bestaan specifieke verdelers die hogere temperaturen en drukken kunnen aan. Hydraulisch neutraal werkt de verdeler meestal zodat de primaire pomp van de cv-installatie niet tegenwerkt. De werking van een verdeler is een voortdurend proces van verwarmen, verdelen en regelen, wat bijdraagt aan comfort en energiebesparing.
