Conrad vloerverwarming regeling werking en installatie

Vloerverwarming kan zowel als hoofdverwarming als bijverwarming dienen, en vereist dan verschillende regelingen om comfortabel en efficiënt te kunnen verwarmen. In deze tekst worden de werking, de verschillende regelingsprincipes en installatie-opties voor Conrad-vloerverwarming toegelicht, met aandacht voor zones, thermostaten en bedrading.

Basisprincipes van vloerverwarming en hoofdverwarming

Vloerverwarming is hoofdverwarming Als de vloerverwarming als hoofdverwarming wordt gebruikt, zijn de radiatoren meestal apart aangesloten. Stel de radiatoren in op een temperatuur die net onder de gewenste kamertemperatuur ligt. De radiatoren zijn dan stand-by voor het moment dat je de ruimtes flink moeten opwarmen.

Vloerverwarming wordt gevoed met het retourwater van de radiatoren Als de vloerverwarming wordt gevoed met het water dat de radiatoren verlaat, voelt de vloer al snel warmer aan. Afhankelijk van de temperatuur van het cv-water kan de temperatuur van de vloer variëren. De vloer kan dus sneller warmer worden dan sommige kamers wanneer radiatoren niet op de gewenste temperatuur blijven.

Downstairs en upstairs: samenhang tussen vloerverwarming en radiatoren

Vloerverwarming beneden en radiatoren in de rest van de woning Heb je beneden of alleen in de huiskamer vloerverwarming en in de rest van het huis radiatoren? Dan is het moeilijk om deze twee op elkaar af te stemmen. Het duurt vaak even voor een vloer met vloerverwarming op temperatuur is. Hierdoor kan de temperatuur in de andere kamers te hoog worden. Als de huiskamer op temperatuur is zet de kamerthermostaat de cv-ketel uit. Ook als de bovenverdieping dan nog niet warm is. Het kan dan helpen om de temperatuur van de vloerverwarming wat lager te zetten. Daarvoor zit meestal een thermostaatkraan op de verdeler van de vloerverwarming.

Het is ook mogelijk om het verwarmingsvermogen op de bovenverdieping te vergroten door extra verwarmingselementen te plaatsen of door boosters te plaatsen op de bestaande radiatoren. Boosters zijn ventilatoren die onder of op de verwarmingselementen geplaatst kunnen worden. Dit probleem is te voorkomen door een zone-regeling te installeren. De installatie wordt dan opgedeeld. Voor de vloerverwarming wordt de bestaande kamerthermostaat gebruikt en voor de overige radiatoren wordt een nieuwe thermostaat geïnstalleerd, bijvoorbeeld op de verdieping van de slaapkamers. Een andere mogelijkheid is een regeling per ruimte met slimme thermostaten. Slimme thermostaten worden op de verdeler van de vloerverwarming en op de radiatoren en convectoren geplaatst. Zo'n thermostaat kan de cv-ketel apart aansturen, waardoor je de temperatuur per ruimte kan regelen.

Zone-regeling en slimme thermostaten

Bij slimme thermostaten kan het soms nodig zijn om een extra buffervat in het verwarmingssysteem te plaatsen. Doordat slechts een deel van het verwarmingssysteem wordt gebruikt kan het gebeuren dat de warmteopwekker (cv-ketel of warmtepomp) gaat pendelen. Bij pendelen gaat de warmteopwekker steeds aan en uit. Dit komt doordat er te weinig water in het gebruikte circuit zit. Hierdoor is hij snel op temperatuur en gaat hij snel weer uit. Om pendelen te voorkomen wordt ook wel gekozen om een deel van de verwarming altijd aan te laten staan. Meestal is dit de woonkamer.

Zoneregeling voor vloerverwarming is een handige tool om de verwarming in huis zo optimaal mogelijk te regelen. Zoneregeling is een systeem dat het mogelijk maakt om de vloerverwarming per ruimte te regelen. Dat betekent dat je de ideale temperatuur per kamer kunt instellen. Bijvoorbeeld een temperatuur van 21 graden in de woonkamer en 18 graden in de slaapkamer. De cv-ketel hoeft minder van zijn volledige capaciteit te gebruiken om het huis te verwarmen. Ja, dat kan. Zoneregeling is ook mogelijk voor huizen waar vloerverwarming en radiatoren gecombineerd zijn. Een slimme radiatorknop is een digitale knop waarmee je de warmte zeer nauwkeurig kunt instellen. Je combineert de slimme radiatorknop met dezelfde thermostaat als waarmee je de vloerverwarming bedient.

Bedrade vs. draadloze regelingen en installatiekeuzes

Bij het installeren van zoneregeling heb je de keuze uit een bedrade of draadloze vloerverwarming regeling. Een draadloze zoneregeling voor je vloerverwarming - de naam zegt het al - werkt zonder draden. Het systeem werkt op batterijen. Daarentegen is een draadloze zoneregeling voor vloerverwarming duurder en kan het zendbereik afnemen door eventuele andere draadloze apparaten of andere stoorzenders in huis. Ook goede isolatie kan het zendbereik verstoren. Slecht bereik? Geen zorgen! Een bedrade zoneregeling voor vloerverwarming is de meest traditionele manier. Goed om te weten is dat zowel een bedrade als draadloze regeling te bedienen is via een app.

Thermostaten en zoneregeling per ruimte

Thermostaatsystemen spelen een cruciale rol bij vloerverwarming. Een thermostaat is een belangrijk deel van een vloerverwarming. Dit onderdeel zorgt er namelijk voor dat je de temperatuur van de verwarming kunt instellen. Zo kun je eenvoudig energie en geld besparen. Een slimme thermostaat kun je zeker combineren met vloerverwarming! Dit werkt alleen als deze thermostaat alle vloerverwarming in huis aanstuurt. Nu is het natuurlijk wel zo dat de thermostaat alleen de temperatuur meet in de ruimte waar hij is geplaatst. Is een andere ruimte kouder en wil je alleen die temperatuur aangepast hebben?

Er zijn twee hoofdtypen: watergedragen vloerverwarming waarbij verwarmd water door buizen stroomt en elektrische vloerverwarming door middel van matten, kabels of folie onder de vloer. Je hebt tenslotte geen gas nodig om jouw vloerverwarming te laten werken. Als je een nieuwe of extra thermostaat nodig hebt, dan kun je kiezen voor een thermostaat met zoneregeling. Dit betekent dat het mogelijk wordt om de temperatuur in verschillende ruimtes apart van elkaar in te stellen. Zit je ’s avonds voor de tv in de woonkamer? Dan zet je de thermostaat aan voor dat deel van je huis. Ben je overdag aan het thuiswerken? Een thermostaat met zoneregeling is dus een slimme manier van verwarmen. Het zorgt voor verwarming van enkel de gebruikte ruimte.

Technische aspecten van de installatie

1. Er zijn 2 manieren om vloerverwarming te gebruiken: als hoofdverwarming of als bijverwarming.
2. Het instellen van de thermostaat bij vloerverwarming kan tot vragen leiden. Voor de ideale werking geldt doorgaans een lagere, constante watertemperatuur.
3. Als de ruimte temperatuur is behaald, schakelt de ruimte-thermostaat de warmtebron uit. De vloer koelt dan af terwijl de ruimte stabiel blijft.
4. Het ontwerp van de installatie kan per woning verschillen. In sommige gevallen is een bypass nodig om overdruk in het systeem te voorkomen.
5. Bij zonebedieningen kunnen zonekleppen worden gebruikt om meerdere circuits onafhankelijk te regelen. De Kvs-waarde van zonekleppen bepaalt hoeveel water er per uur kan stromen bij een drukval van 1 bar.
6. Bij een slim systeem kunnen thermostaatkranen als zone-regelaars dienen, mits deregelen ook daadwerkelijk de cv-ketel aansturen en niet enkel lokale warmtevraag registreren.

Een zoneklep volgt alleen maar: wordt open of dicht (draadloos of bedraad) gestuurd met een stelmotortje door de thermostaat in een te regelen ruimte. De enige zoneklepregeling die ik heb gezien die ook een CV kan aansturen is de Honeywell HCE80, maar die is veel te geavanceerd (en te duur) voor mijn situatie. Maar als je het interessant vindt, dan zou je die eens kunnen bekijken. Dan heb ik het wellicht verkeerd verwoord. De centrale regelunit die uiteindelijk de CV aanstuurt. Temperatuur sensoren en kleppen zijn soms in één apparaat gestopt (zoals de "slimme" thermostaatkraan). Temperatuur sensoren sturen de temperatuur naar de centrale regelunit en die weet dan in welke zone een warmtevraag is. Als er een warmtevraag is dan gaan de kleppen in de zone open en zal de CV aan slaan. De sensoren en kleppen zijn dom en de regelunit maakt het eigenlijk pas een wat slimmer systeem van. Vrijwel alle systemen werken tegenwoordig draadloos, omdat anders de installatie erg onhandig is.

Installatiefragmenten en praktische voorbeelden

In een voorbeeldinstallatie wordt twee keer een draadloze thermostaat ingezet: beneden en op de bovenverdieping. Daarnaast komen er twee elektrisch bedienbare afsluiters in de aanvoerleiding van het circuit van de radiatoren en in de aanvoerleiding van de vloerverwarming. Voorwaarde is dat het leidingennet vanaf de CV-ketel zodanig is aangelegd dat er meerdere circuits lopen, waarop de radiatoren en/of de vloerverwarming zijn aangesloten. Indien er één leiding door de woning loopt die diverse etages voedt, zal het van de situatie afhangen of deze oplossing mogelijk is. Het kan voorkomen dat er nog een extra bypass in het circuit opgenomen dient te worden (afhankelijk van type ketel).

Werking van dit systeem: de draadloze thermostaat op bijvoorbeeld de benedenverdieping bedient een elektrisch bedienbare afsluiter (kraan) gemonteerd in de toevoer van de verdeler voor de vloerverwarming. Een ontvanger geeft een signaal aan deze klep en tegelijkertijd aan de cv-ketel. Warm water vanuit de cv-ketel zal nu stromen via de geopende klep op de verdeler van de vloerverwarming, naar de vloer. Omdat de klep in het circuit van de radiatoren gesloten blijft, blijft dit radiatoren-circuit koud. De ontvanger bij de radiatoren en bij de cv-ketel zorgen ervoor dat meerdere circuits onafhankelijk werkt. Zo kun je woon- en praktijkruimte apart regelen. De kogelafsluiter wordt geleverd met knelaansluitingen; voor zoneregeling zijn ten minste twee zoneregelsets nodig.

Praktische tips en overwegingen

• Controleer of jouw verdeler een circulatiepomp heeft; zo ja, kun je temperatuur wijzigen op de verdeler zelf of via de warmteopwekker.
• Een hogere aanvoertemperatuur zorgt voor snellere opwarming maar kan de efficiëntie verminderen; een lagere temperatuur geeft trager opwarmende zones maar betere balans.
• Overweeg zone-regeling per ruimte zodat de ketel niet onnodig full-capacity hoeft te leveren.
• Let op Kvs-waarden van zonekleppen: deze bepalen de waterdoorvoer; thermostaatkranen hebben vaak lagere doorvoer.
• Een slim systeem kan de werking verbeteren, maar zorg voor continuïteit: kies opties die ook zonder internet of cloud-sturing blijven functioneren.

Conclusies en overwegingen bij aanschaf

De combinatie van vloerverwarming met radiatoren vereist een gebalanceerde regeling per ruimte of zone. Zone-regeling, slimme thermostaten en de juiste verdeler- en klepconfiguratie maken dat het systeem efficiënt en comfortabel werkt. Bij het kiezen van een systeem is het verstandig te letten op de betrouwbaarheid van de fabrikant, onderhouds- en uitbreidingsmogelijkheden, en of het systeem zonder internet kan blijven functioneren. Het geheel kan gedetailleerd worden afgestemd op woningindeling, isolatie en gewenste comfortniveaus.

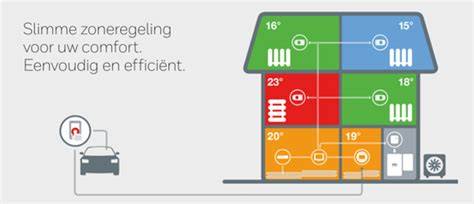

Technische illustratie: zones en verdelers
